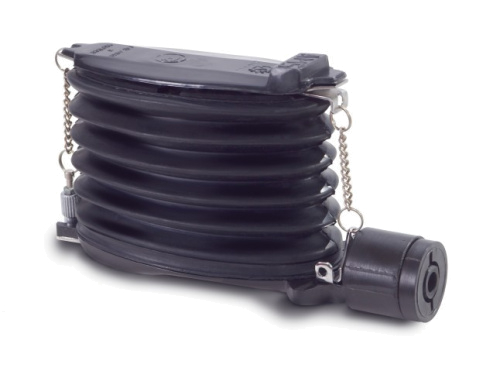

АМ-5 аспиратор сильфонный переносной

АМ-5 аспиратор сильфонный переносной

С поверкой

Для шахт

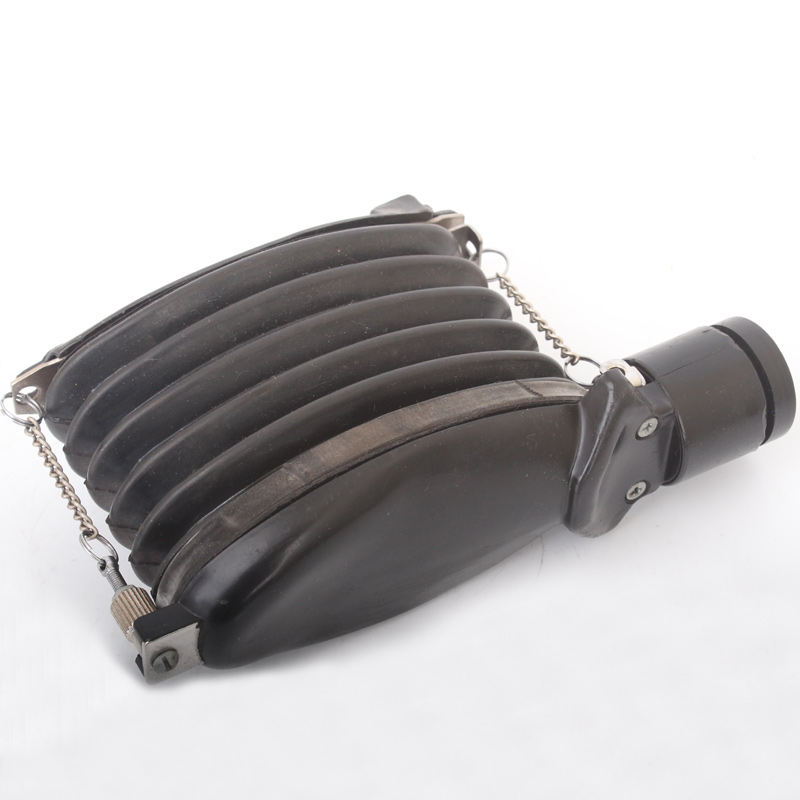

АМ-5 аспиратор сильфонный переносной фото 2

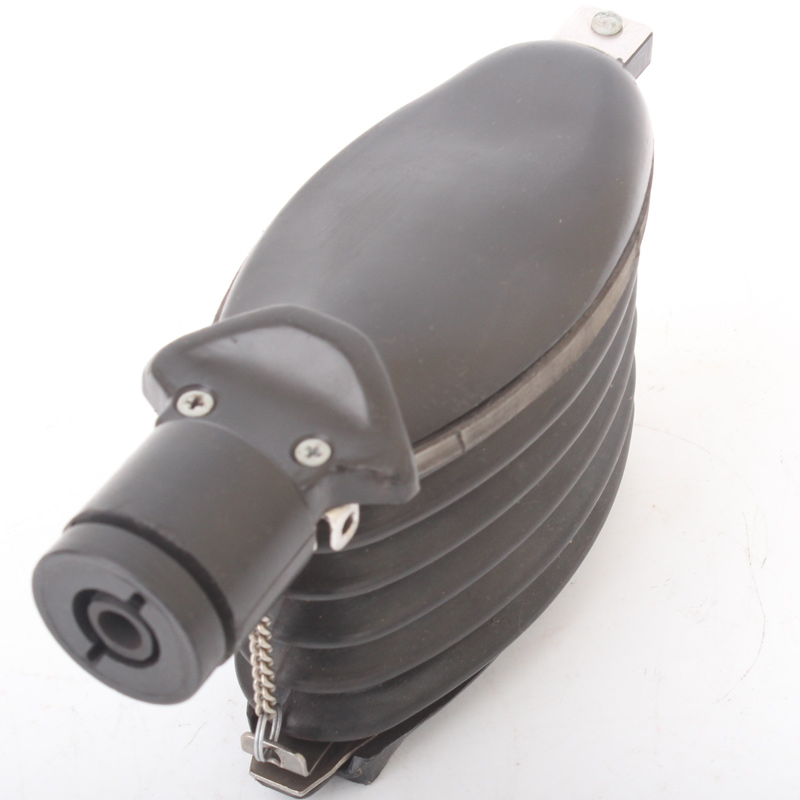

АМ-5 аспиратор сильфонный переносной фото 3

АМ-5 аспиратор сильфонный переносной фото 4

Отзывов: 0

Добавить отзыв

Артикул: 322

Характеристики:

Назначение

Отбор проб воздуха

Тип прибора

Переносной

Канальность

Одноканальный

Способ пробоотбора

Принудительный

Взрывозащита

Нет

Индикация

Нет

Области применения

Цена по запросу

Запросить цену

Купить в 1 клик

Нашли дешевле

Под заказ

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Переносной аспиратор разработан и серийно изготавливается для просасывания через индикаторные трубки исследуемой газовой смеси с целью экспресс-определения содержания вредных веществ в рудничном воздухе.

АМ-5 представляет собой сильфонный насос ручного действия, принцип действия которого основан на прокачивании воздуха за счет раскрытия пружиной предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины.

Прибор имеет:

две цепочки, ограничивающие рабочий ход сильфона, с помощью которых производится настройка аспиратора;
гнездо для подключения индикаторных трубок при выполнении измерений;
подвеску с отверстием, которое служит для отламывания запаянных концов индикаторных трубок.

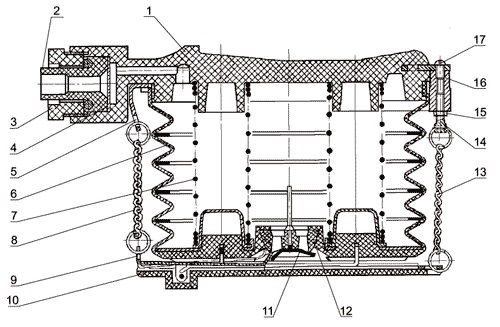

Конструкция аспиратора АМ-5

1 - крышка; 2 - трубка; 3 - штуцер; 5 - подвеска; 6 - сильфон; 7 - пружина; 8, 13 - цепочки; 9 - рычаг; 10 - дно; 11 - клапан; 12 - седло; 14 - винт; 15 - контргайка; 16 - втулка; 17 - винт.

! Аспиратор АМ-5 в комплекте с индикаторными трубками является газоопределителем химическим ГХ-М.

Проверку герметичности и технических параметров аспиратора производят с помощью измерителя объема ИО-1М.

Государственная поверка аспиратора АМ-5 производится при выпуске с производства. Межповерочный интервал - 6 месяцев.

Газоопределитель химический ГХ-М внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 12 месяцев.

Гарантийный срок эксплуатации аспиратора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие аспиратора требованиям технических условия ТУ 12.43.01.166-86 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Достоинства аспиратора:

— низкая стоимость;
— простота в эксплуатации не требующая специальной подготовки;
— малые габариты и вес.

Области применения:

— горнодобывающая промышленность;
— в подземных выработках угольных шахт и рудников;
— службы ВГСО (специализированные военизированные горноспасательные отряды).

Технические характеристики

Характеристики	Значения
Объём всасываемого воздуха за один рабочий ход, см³	100 ± 5
Объём всасываемого воздуха за 1 мин. при сжатом сильфоне и заглушенном отверстии для подключения трубки, определяющий герметичность аспиратора, см³, не более	3
Температура эксплуатации	от -10 до +50 °C
Габаритные размеры, мм, не более:
- высота, мм	90 ± 5
- длина, мм	155 ± 5
- ширина, мм	56 ± 2
Масса без чехла, кг, не более	0,31
Масса с чехлом, кг, не более	0,38
Средняя выработка аспиратора на отказ, ходов, не менее	2600
Полный средний срок службы аспиратора, лет, не менее	3
Межповерочный интервал аспиратора АМ-5, месяцев	6
Межповерочный интервал ГХ-М (газоопределитель химический), месяцев	12
Гарантийный срок, месяцев	12

Метрологические характеристики индикаторных трубок

Наименование	Диапазон измерения, % объёмной доли	Количество в упаковке, шт.
Трубки индикаторные SO₂-0,007	0,0002 - 0,007	24
Трубки индикаторные NO + NO₂-0,005	0,0001 - 0,005	24
Трубки индикаторные O₂-21	1 - 21	10
Трубки защитные ТП		24
Трубки индикаторные H₂S-0,0066	0,00033 - 0,0066	24
Трубки индикаторные CH₂O-0,004	0,00002 - 0,0002; 0,00004 - 0,004	18
Трубки индикаторные CO-0,25	0,0005 - 0,025; 0,005 - 0,25	24
Трубки индикаторные CO-5	0,25 - 5	24
Трубки индикаторные CO₂-50	5 - 50	12
Трубки индикаторные CO₂-2	0,25 - 2	24
Трубки индикаторные CO₂-15	1 - 15	24

Комплект поставки

Наименование	Количество, шт.
Аспиратор сильфонный АМ-5	1
Руководство по эксплуатации	1
Упаковка	1
