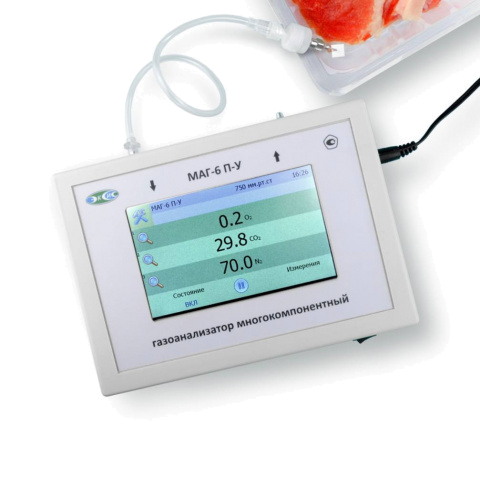

МАГ-6 П-У многокомпонентный газоанализатор для контроля качества пищевой упаковки с сенсорным дисплеем

Прибор МАГ-6 П-У представляет собой газоанализатор, разработанный для определения процентного содержания кислорода (О₂) и/или углекислого газа (СО₂), а также азота (N₂ - измерение расчетным методом, относительно показаний концентрации кислорода) в упаковках (МГС - модифицированная газовая среда), используемых в пищевой промышленности для фасовки выпускаемой продукции. Конструкция данного прибора адаптирована для проведения анализов непосредственно внутри упаковочных материалов, а также для измерений в условиях промышленного производства, энергетического комплекса, сельского хозяйства и других сфер хозяйственной деятельности.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие газоанализатора требованиям ТУ 26.51.53-016-70203816-2021 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Устройство и принцип работы

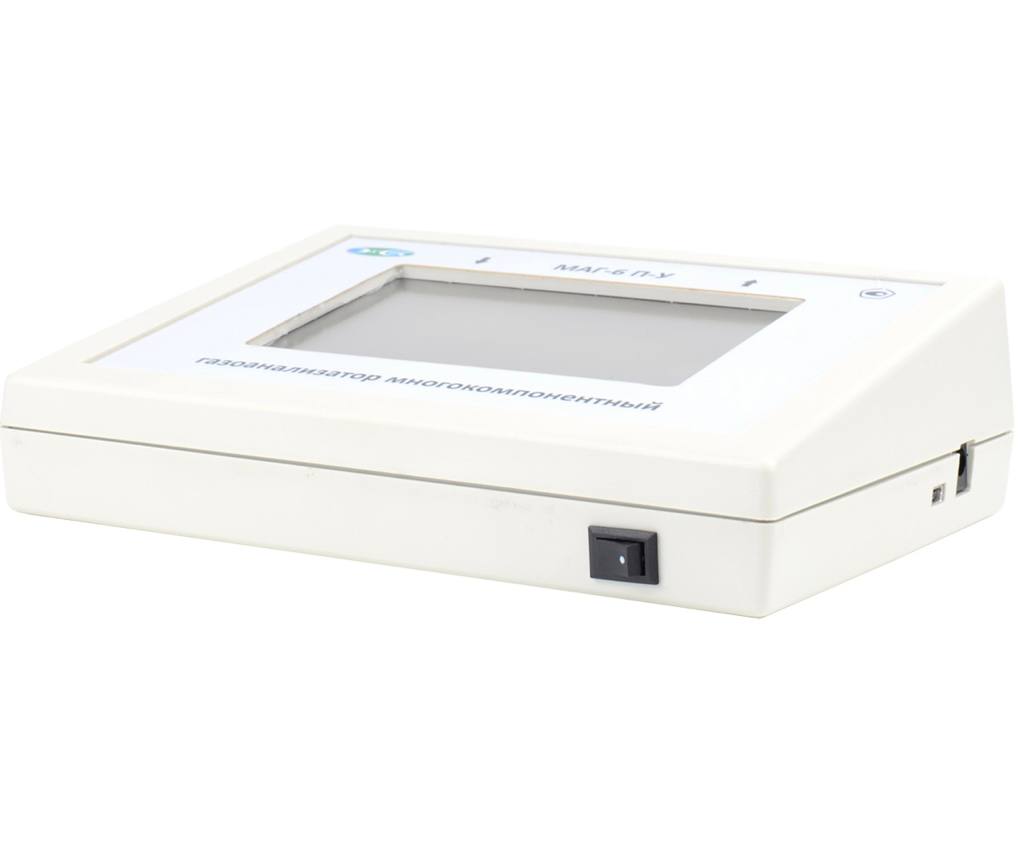

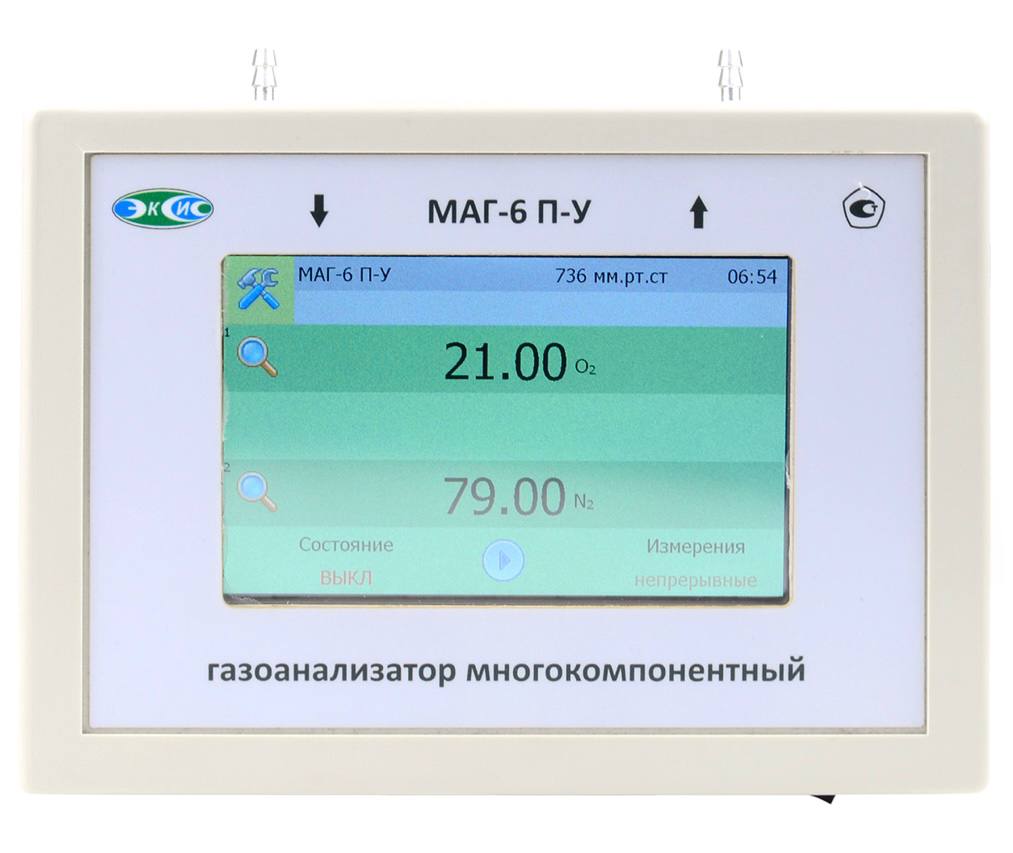

Устройство заключено в пластиковый корпус, внутри которого находятся: электронная плата, интегрированные датчики и элемент, обеспечивающий поток газа. На передней части газоанализатора установлен TFT-дисплей с функцией сенсорного управления. Также на фронтальной панели имеется клавиша активации. С тыльной стороны корпуса газоанализатора размещены два штуцера – на вход и на выход – для забора исследуемого газа. Боковая панель оснащена портом для подключения адаптера питания и портом USB Type-C, предназначенным для соединения газоанализатора с персональным компьютером.

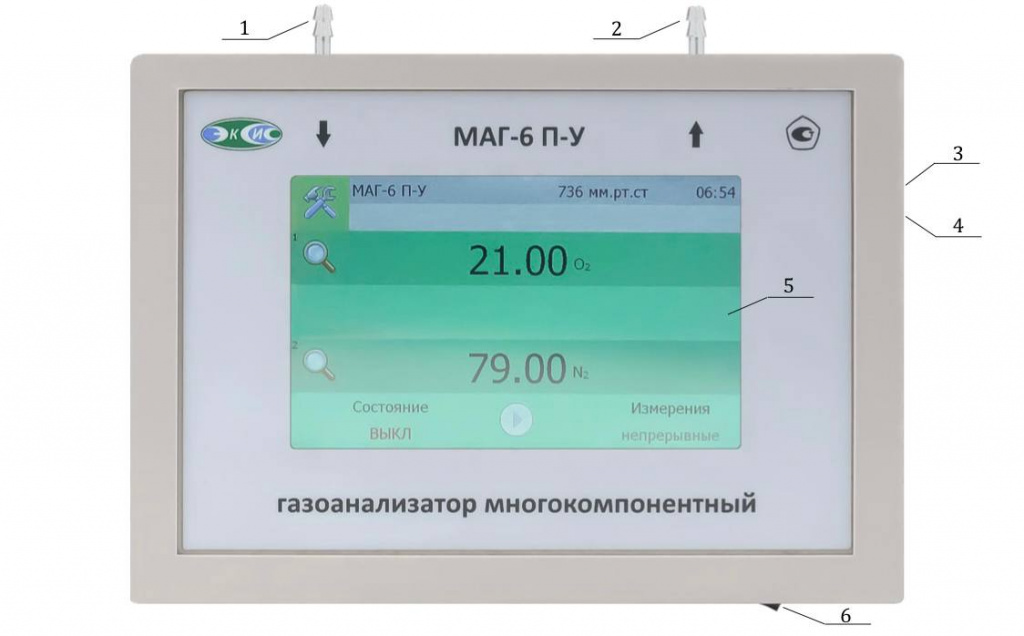

Вид газоанализатора МАГ-6 П-У
1,2 – входной и выходной штуцеры газового тракта;
3 – питание;
4 – разъём USB Type-С;
5 – дисплей с сенсорным управлением;
6 – кнопка включения\выключения газоанализатора.

Принцип работы

Индикация измерений

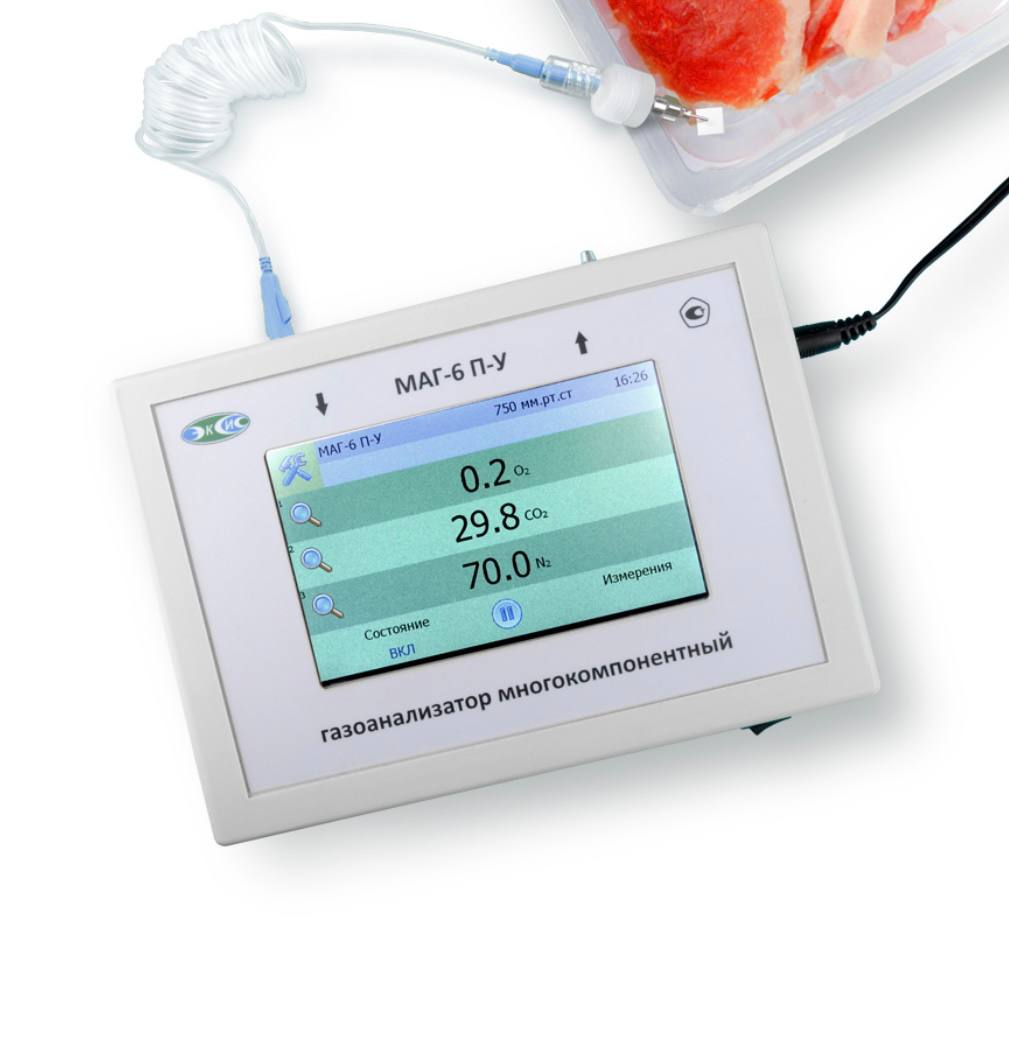

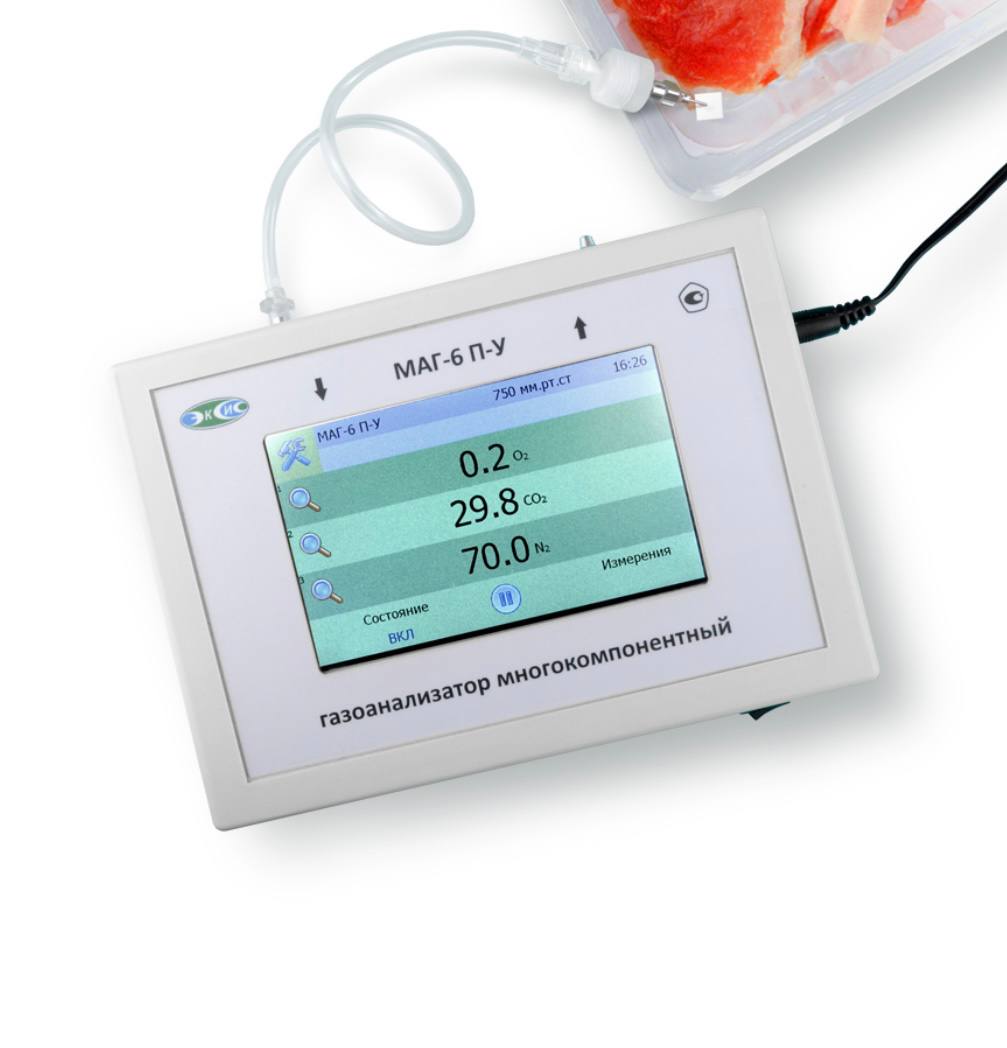

В активном режиме устройство непрерывно втягивает газовую среду посредством штуцера, расположенного на задней панели, обрабатывает информацию, полученную от интегрированных датчиков, и отображает процентное содержание диоксида углерода и/или кислорода и азота (последний определяется расчетным методом). Сенсоры проходят проверку примерно каждую секунду.

Для оценки концентрации кислорода применяются электрохимические датчики, преобразующие пропорционально давление газа в электрический ток. Определение объемной доли углекислого газа осуществляется с помощью инфракрасных оптических сенсоров, которые функционируют на основе анализа поглощения электромагнитных излучений определенной длины волны, характерной для анализируемого компонента.

Регистрация измерений

Если предполагается использование газоанализатора в качестве регистратора данных, рекомендуется выбирать модель, поставляемую в комплекте со специализированным программным обеспечением для ПК. Полученные в ходе измерений значения сохраняются во встроенной энергонезависимой памяти устройства с заданными интервалами. Управление этими интервалами, а также выгрузка и последующий анализ накопленной информации производятся посредством указанного программного обеспечения.

Интерфейс связи

С помощью современного цифрового соединения, предоставляемого газоанализатором, пользователи имеют возможность получать в реальном времени результаты анализов, просматривать ранее собранную информацию, а также вносить необходимые коррективы в параметры работы прибора. Это устройство способно взаимодействовать с персональными компьютерами или другими управляющими системами посредством USB-интерфейса. При подключении к компьютеру газоанализатор автоматически распознается системой как стандартное USB HID-устройство.
