Характеристики:
Назначение
Контроль в воздухе рабочей зоны
Тип прибора
Стационарный
Канальность
Одноканальный
Способ пробоотбора
Диффузионный (Конвекционный)
Взрывозащита
Нет
Индикация
Светодиодная / Цифровая (опция)
Выходные сигналы
Реле / Цифровой / Световая сигнализация / Звуковая сигнализация
Контролируемые газы
Аммиак (NH3) / Водород (H2) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Метан (CH4) / Озон (O3) / Оксид азота (NO) / Оксид углерода (CO) / Пропан (C3H8) / Сероводород (H2S) / Формальдегид (CH2O) / Хлор (Cl2) / Бутан (C4H10) / Гексан (C6H14) / Диоксид углерода (CO2) / Фтороводород (HF) / Хлористый водород (HCl) / Этанол (C2H5OH) / Этилен (C2H4) / Бензол (C6H6) / Оксид этилена (C2H4O) / Синильная кислота (HCN) / Элегаз (SF6) / Меркаптан (RSH) / Хладон (CHClF2)Показать все
Области применения
.jpg)
Запросить цену
Купить в 1 клик
Нашли дешевле
Под заказ
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Описание товара

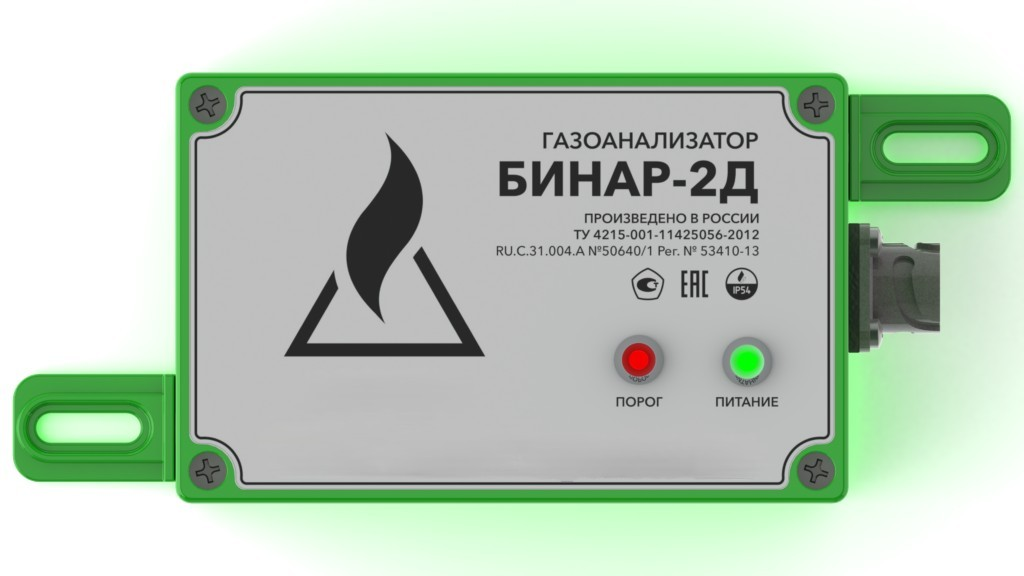

Стационарный газоанализатор разработан и серийно изготавливается для автоматического круглосуточного контроля и измерения предельно допустимой концентрации (ПДК) токсичных газов, довзрывной концентраций (ДВК) взрывоопасных газов и паров, в том числе паров нефтепродуктов, в воздухе рабочей зоны промышленных объектов и передачи измерительной информации на средства автоматизированных систем управления (АСУ) посредством цифрового сигнала RS-485 (протокол ModBus RTU).

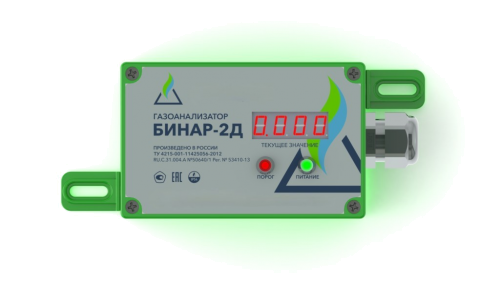

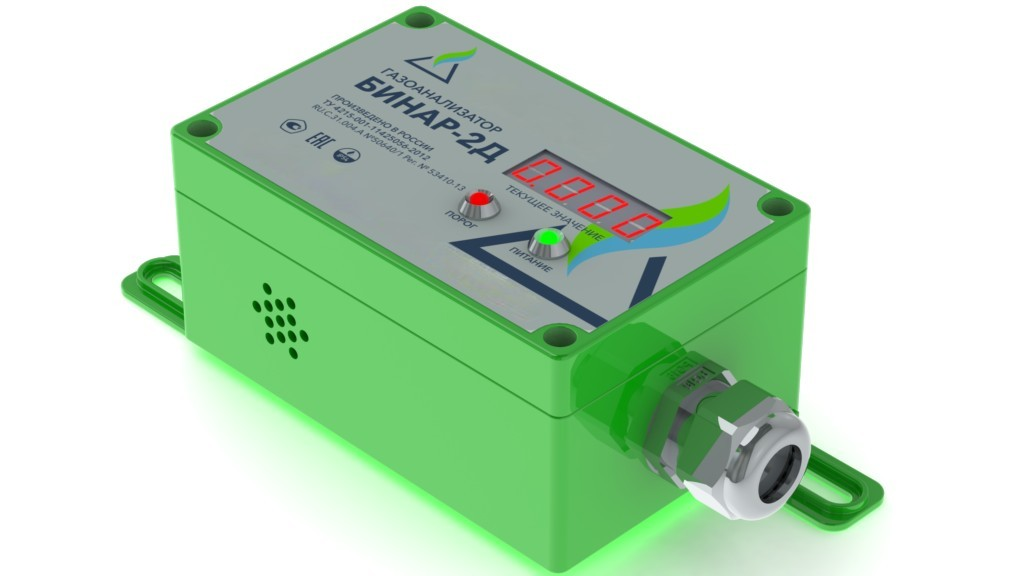

Конструктивно прибор выполнен в металлическом корпусе общепромышленного назначения (без взрывозащиты), оснащен световой и звуковой сигнализацией срабатываемой при превышении пороговых значений концентрации контролируемого газа. По заказу можно изготовить прибор оснащенный цифровой индикацией для визуального считывания концентрации газа на месте установки и дискретным выходом реле для включения исполнительных устройств в зоне контроля газоанализатора. Также можно изготовить версию для канализационных насосных станций в пластиковом корпусе «Бинар-2Д» КНС.
Газоанализатор одноканального исполнения (для контроля 1-го газа) с диффузионным забором газовой пробы. Для построения многоканальной системы контроля газов используется блок сбора информации БСИ «Бинар» позволяющий объединить в сеть до 256 газоанализаторов «Бинар-2Д».

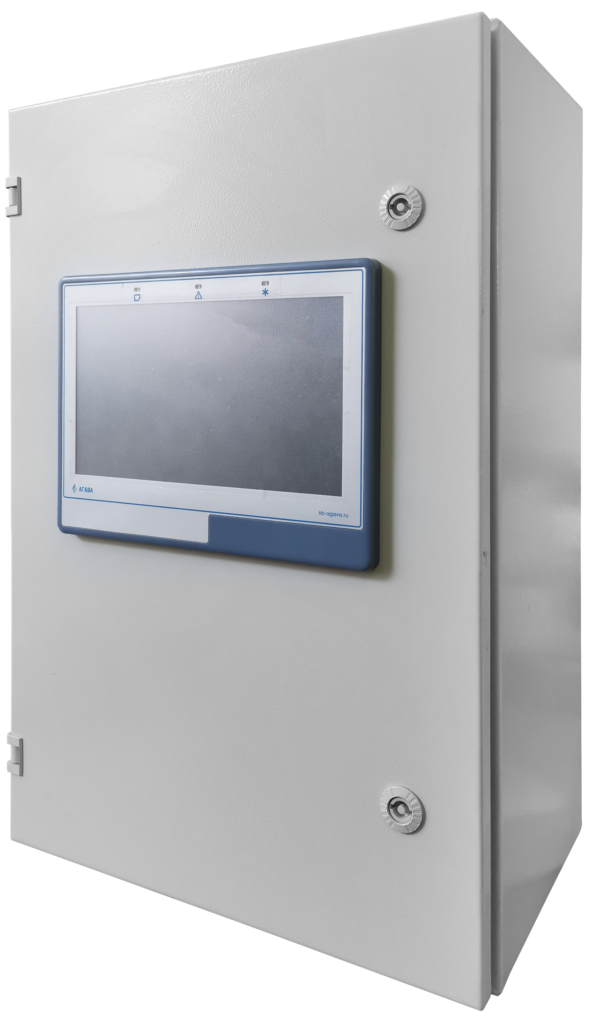

БСИ «Бинар» предназначен для сбора, обработки, отображения измерительной информации принятой от стационарных газоанализаторов серии «Бинар» (по интерфейсу RS-485, протокол ModBus RTU), передачи в АСУ объекта и выдачи исполнительных сигналов (при превышении пороговых значений концентрации контролируемого газа) с помощью встроенных реле. Также возможно реализовать передачу данных по Ethernet, протокол МЭК-61850, позволяющий встроить систему Бинар в сеть цифровых подстанций.

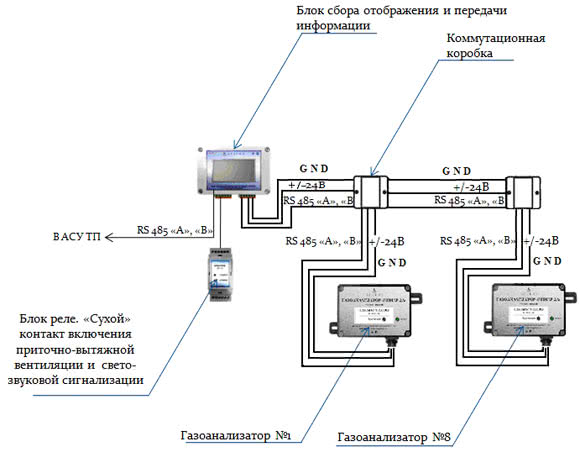

Схема подключения газоанализаторов Бинар-2Д к БСИ «Бинар» по линии RS-485 или через преобразователь интерфейсов к АРМ
Расключение датчиков с помощью коммутационных коробок необходимо для исключения прерывания работы системы контроля газов в случае замены или необходимости поверки одного из них.
В зависимости от количества подключаемых датчиков различают два исполнения БСИ «Бинар»:
- исполнение 1 - от 1 до 8 подключаемых газоанализаторов;
- исполнение 2 - от 1 до 256 подключаемых газоанализаторов.
В газоанализаторе, в зависимости от контролируемого газа, в качестве измерительных газовых преобразователей используются:
- электрохимические;
- оптические;
- полупроводниковые;
- хемилюминесцентные;
- термокаталитические;
- комбинированные сенсоры.
Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Гарантийный срок прибора – 12 месяцев с момента изготовления. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ТУ 4215-001-11425056-2012 при соблюдении потребителем условий эксплуатации, правил транспортирования и хранения.
Достоинства газоанализатора:
— большой перечень и широкий диапазон контролируемых газов;
— наличие световой, звуковой, цифровой (опционально) индикации и цифрового выходного сигнала RS-485 позволяющих работать как автономно так и в системе газового контроля;
— блочно-модульный принцип построения системы с учетом возможности взаимозаменяемости элементов состава;
— одновременное отображение значений концентраций всех точек контроля на дисплее БСИ;
— непрерывная работа системы, в случае замены или необходимости поверки части датчиков, обеспечиваемая за счет расключения датчиков с помощью коммутационных коробок.
— наличие световой, звуковой, цифровой (опционально) индикации и цифрового выходного сигнала RS-485 позволяющих работать как автономно так и в системе газового контроля;
— блочно-модульный принцип построения системы с учетом возможности взаимозаменяемости элементов состава;
— одновременное отображение значений концентраций всех точек контроля на дисплее БСИ;
— непрерывная работа системы, в случае замены или необходимости поверки части датчиков, обеспечиваемая за счет расключения датчиков с помощью коммутационных коробок.
Области применения:
— контроль взрывоопасных и токсичных газообразных веществ в воздухе рабочей зоны промышленных помещений и объектов;
— водоканалы, коммунальные хозяйства, КНС;
— экологические службы;
— химическая, энергетическая и др. отрасли промышленности.
— водоканалы, коммунальные хозяйства, КНС;
— экологические службы;
— химическая, энергетическая и др. отрасли промышленности.
Технические характеристики
| Характеристики | Значения |
| Режим работы | непрерывный (круглосуточный) |
| Выходной сигнал | RS-485 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +40 (от -40 до +40 в термошкафу) |
| - относительная влажность воздуха при +25 °С, %, не более | 93 |
| - атмосферное давление, мм рт. ст. | 650 - 800 |
| - температура анализируемой пробы, °С | от 0 до +40 |
| Время прогрева газоанализатора, мин, не более | 3 |
| Напряжение питания, В: | |
| - от блока отображения и передачи информации | 24,8 |
| - от сетевого адаптера с выходным постоянным напряжением | 24 ± 2 |
| Число регулируемых порогов уровней сигнализации: | |
| - предупредительный | 1 |
| - аварийный | 1 |
| Количество одновременно измеряемых веществ | 1 |
| Минимальное время формирования выходного сигнала, с, не более | 40 |
| Задержка срабатывания звуковой и световой сигнализации, с, не более | 3 |
| Допустимая относительная основная погрешность, %, не более | ± 20 |
| Степень защиты | IP54 (IP66 по запросу) |
| Материал корпуса | металл |
| Срок гарантии, мес. | 12 |
| Срок службы газоанализатора, без учёта срока службы газочувствительных измерительных преобразователей, лет, не менее | 10 |
| Межповерочный интервал, лет | 1 |
| Габаритные размеры, мм, не более | 125×75×60 |
| Масса, кг, не более | 1 |
Метрологические характеристики
| Наименование вещества | Химическая формула | Диапазон измерения | |
| массовая концентрация, мг/м3 | объемная доля, % | ||
| Аммиак | NH3 |
от 1 до 10 (минимальный)
от 0,1 до 1000 (максимальный) |
|
| Водород | H2 | от 0,1 до 4,0 | |
| Гексафторид серы | SF6 | от 100 до 10000 | |
| Диоксид азота | NO2 |
от 1 до 10 (минимальный)
от 0,1 до 200 (максимальный) |
|
| Диоксид серы | SO2 |
от 0,25 до 20 (минимальный)
от 0,25 до 500 (максимальный) |
|
| Кислород | O2 | от 1 до 100 | |
| Меркаптан | RSH | от 0,01 до 50 | |
| Озон | O3 | от 0,02 до 0,5 | |
| Оксид азота | NO |
от 0,2 до 20 (минимальный)
от 0,2 до 1000 (максимальный) |
|
| Оксид этилена | C2H4O | от 0,1 до 200 | |
| Сероводород | H2S |
от 0,02 до 20 (минимальный)
от 0,02 до 500 (максимальный) |
|
| Синильная кислота | HCN | от 0,1 до 3,0 | |
| Оксид углерода | CO |
от 0,1 до 200 (минимальный)
от 0,1 до 2000 (максимальный) |
|
| Диоксид углерода | CO2 |
от 0,1 до 5,0 (минимальный)
от 0,1 до 100 (максимальный) |
|
| Формальдегид | H2CO | от 0,1 до 2,0 | |
| Фтороводород | HF | от 0,1 до 5,0 | |
| Хладон | CHClF2 | от 100 до 350 | |
| Хлор | Cl2 | от 0,1 до 10 | |
| Хлористый водород | HCl | от 0,2 до 20 | |
| Этанол | C2H5OH | от 40 до 2000 | |
| Горючие газы | |||
| Общее содержание горючих газов (по CH4 или C6H14) | от 0.1 до 50% НКПР | ||
| Бензол | C6H6 | от 0,1 до 100 | |
| Бутан | C4H10 | от 0,1 до 0,7 | |
| Гексан | C6H14 | от 0,001 до 0,5 | |
| Метан | CH4 | от 0,004 до 2,2 | |
| Пропан | C3H8 | от 0,1 до 0,85 | |
| Этилен | C2H4 | от 0,1 до 1,15 | |
|
Примечание: Значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. |
|||
Пределы допускаемой основной и дополнительной погрешности
| Наименование характеристики | Значение |
| Пределы допускаемой основной и дополнительной погрешности кислорода: | |
| в диапазоне от 1 до 30 об.доля, % | ±0,2 |
| в диапазоне от 1 до 100 об.доля, % | ±0,5 |
| Пределы допускаемых значений основной относительной погрешности измерений, остальные газы, % | ±20 |
| Пределы допускаемой дополнительной погрешности от измерения температуры окружающей среды в долях основной погрешности на каждые 10°C, не более | 0,2 |
| Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в долях основной погрешности на каждые 10%, не более | 0,2 |
Комплект поставки
| Наименование | Количество, шт. |
| Газоанализатор «Бинар-2Д» (контролируемый газ определяется при заказе) | 1 |

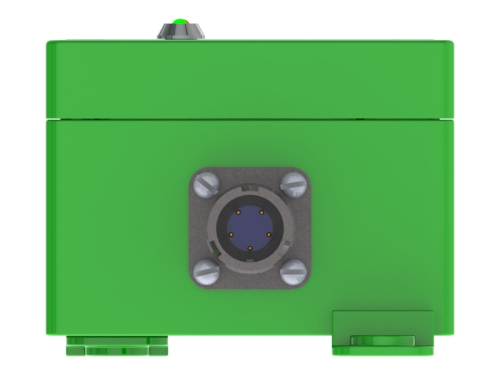

| Ответный разъем | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
| Дополнительное оборудование (по запросу): | |
| Блок сбора информации БСИ «Бинар» | 1 |
| Коммутационная коробка | 1 |
