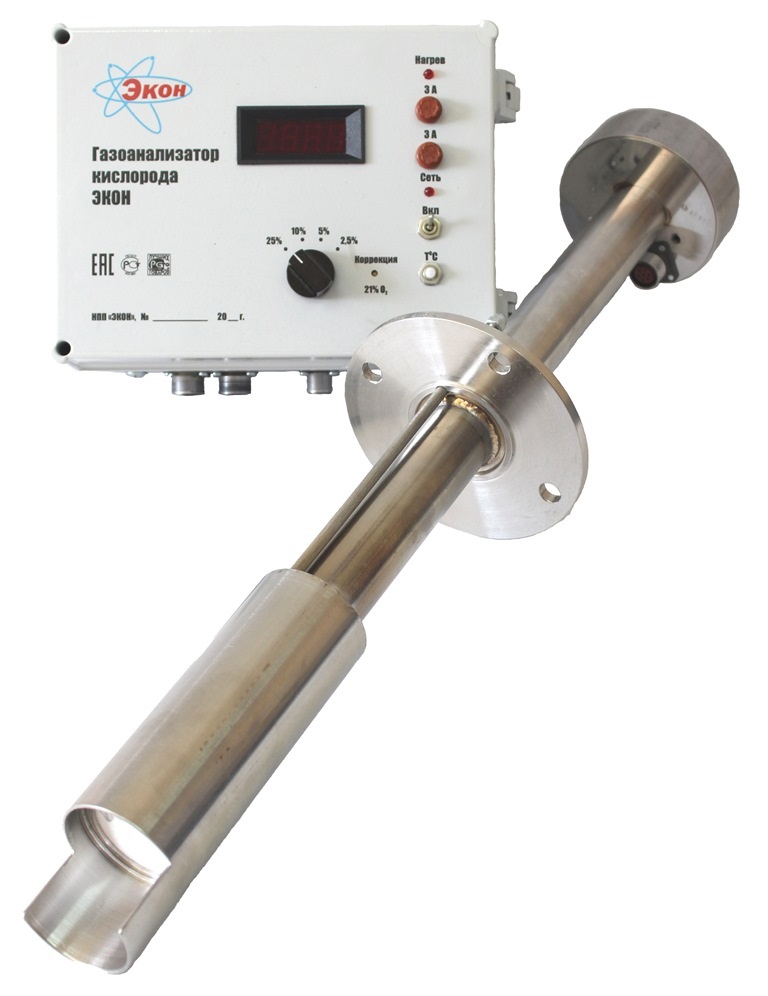

ЭКОН стационарный газоанализатор кислорода в дымовых газах

Стационарный газоанализатор разработан и серийно изготавливается для круглосуточного дистанционного беспробоотборного измерения содержания кислорода в дымовых (отходящих) газах технологических установок, работающих на различных видах углеводородного топлива (газ, мазут, уголь, сланцы), а также в различных инертных газовых средах. Прибор может работать в автономном режиме и в составе АСУ ТП.

Конструктивно прибор состоит из датчика, предназначенного для работы при температурах от +25 до +760 °С и устанавливаемого непосредственно в зоне измерения, электронного блока (ЭБ), формирующего унифицированный сигнал, пропорциональный содержанию кислорода в отходящих газах, соединительного кабеля и комплекта проводов.

ЭБ газоанализатора соединяется с датчиком при помощи термостойкого кабеля стандартной длиной 12 метров (по заказу можно сделать до 80 метров), и показывает текущее значение концентрации кислорода в дымовых газах и температуру сенсора. ЭБ формирует унифицированный сигнал 0 - 5 и 4 - 20 мА, пропорциональный содержанию кислорода в контролируемом газе. Опционально блок может быть оснащён интерфейсом RS-485 для интегрирования прибора в промышленные сети и решения задач в рамках существующих и планируемых к постройке систем АСУ ТП.

Корпус датчика изготовлен из нержавеющей стали, внутри него размещен чувствительный элемент, снабжённый термопарой и нагревателем. В конструкции чувствительного элемента датчика используется твёрдоэлектролитная (с проводимостью по ионам кислорода) концентрационная гальваническая ячейка. ЭДС ячейки зависит от парциальных давлений кислорода на её электродах. Датчик может комплектоваться как керамическими фильтрами (стандартная комплектация), так и фильтрами из пористой нержавеющей стали, рекомендоваными к использованию при наличии в дымовых газах абразивного воздействия механических частиц. Металлический фильтр – сменный, продуваемый, взаимозаменяемый с керамическим фильтром, его замена может производиться обслуживающим персоналом.

Датчик размещается в специальном технологическом отверстии установки, например, в дымоходе, в шунтовой трубе котла, в районе пароперегревателя, на своде регенератора, либо в других местах топливосжигающего устройства. Это позволяет отказаться от необходимости использования системы отбора проб, а также обеспечивает высокую точность показаний и оперативное реагирование на изменения анализируемой среды.

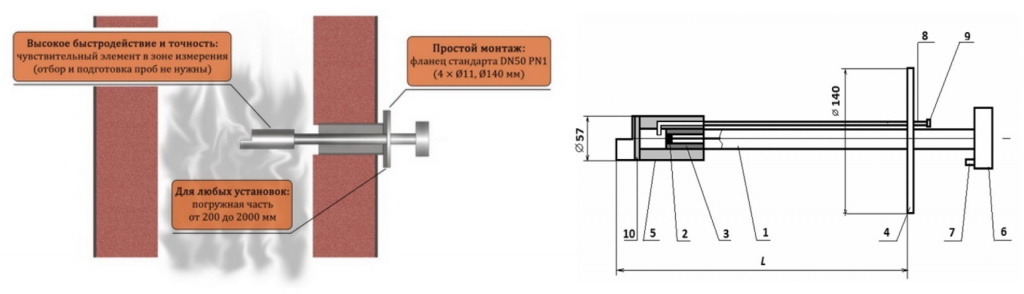

Пример установки датчика ЭКОН в дымоходе и его конструкция

1 - корпус датчика-зонда; 2 - чувствительный элемент; 3 - нагреватель; 4 - фланец; 5 - обечайка экрана; 6 - клеммный фланец; 7 - штуцерный разъём; 8 - трубка ПГС; 9 - крышка трубки ПГС; 10 - сменный керамический (из нержавеющей стали) фильтр.

Датчик газоанализатора монтируется при помощи установочного фланца диаметром 140 мм (DN50 PN1, ГОСТ Р №54432-2011, DIN 2501). Погружная длина датчиков: от 250 до 2000 мм, серийно выпускаются датчики шести стандартных погружных размеров: 340/500/800/1000/1270/2000 мм.

Характеристика датчика модификации ЭК

Газоанализатор внесён в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации газоанализатора составляет 24 месяца со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие газоанализатора требованиям ТУ 95-2468-2000 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Достоинства газоанализатора:

— высокое быстродействие и точность показаний за счёт своей конструкции и размещения датчика непосредственно в зоне измерения - «горячей зоне» (шунтовой трубе, в районе пароперегревателя, в газоходе или дымоходе);
— нет необходимости использования системы отбора проб;
— оснащён керамическим (по заказу - из пористой нержавеющей стали) чувствительным элементом (сенсором) уникальной разработки (патент № 2339028);
— высокий уровень надежности твёрдоэлектролитного чувствительного элемента, который не нуждается в замене в течение всего срока службы датчика;
— простой и удобный интерфейс для управления газоанализатором;
— отображение значения концентрации кислорода на цифровом дисплее;
— возможность успешно производить измерения как в переходные периоды (при использовании мазута), так и в условиях сильной запылённости (до 100 г/м³);
— возможность передачи измерительной информации на верхний уровень АСУ по аналоговому или цифровому (опционально) каналу связи.

Области применения:

— в котельных и топочных разных мощностей;
— энергетическая промышленность (ТЭЦ, ГРЭС).
