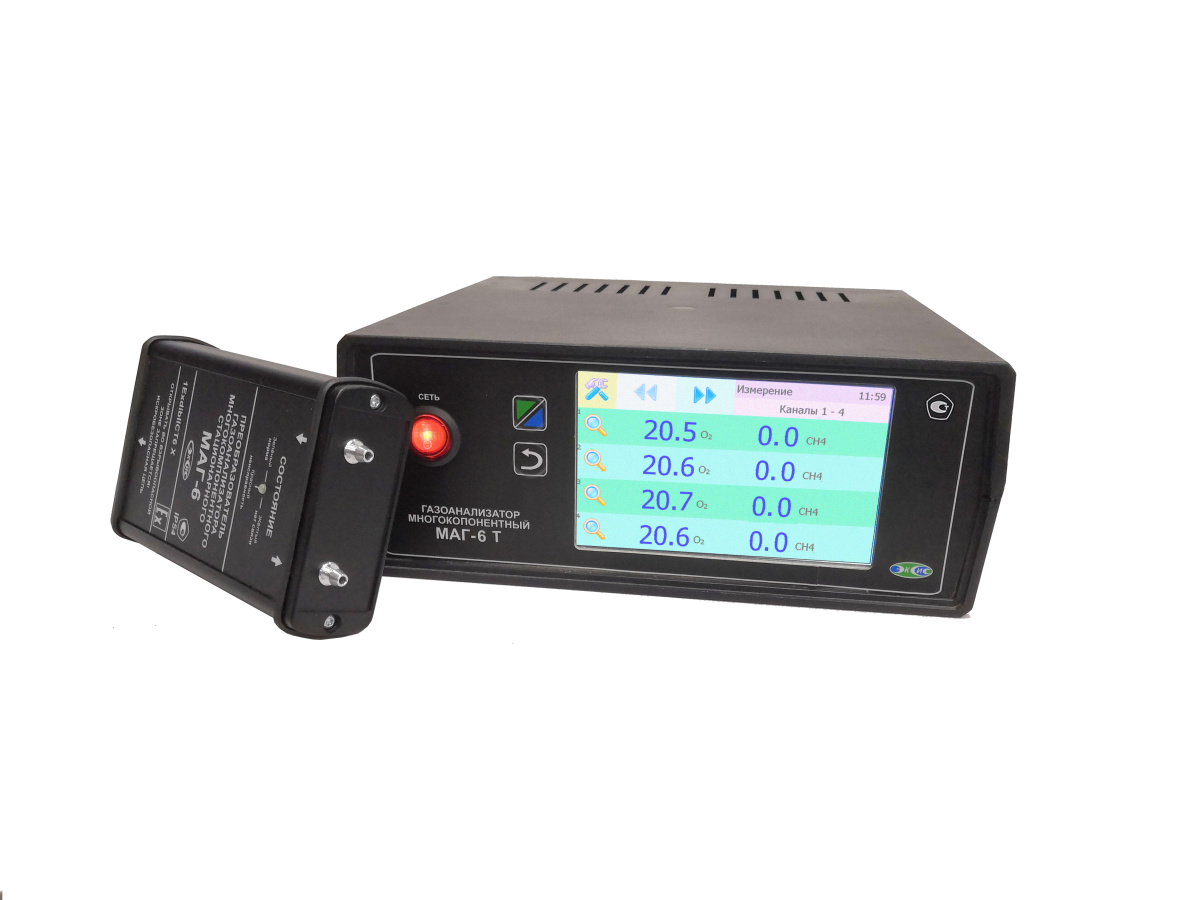

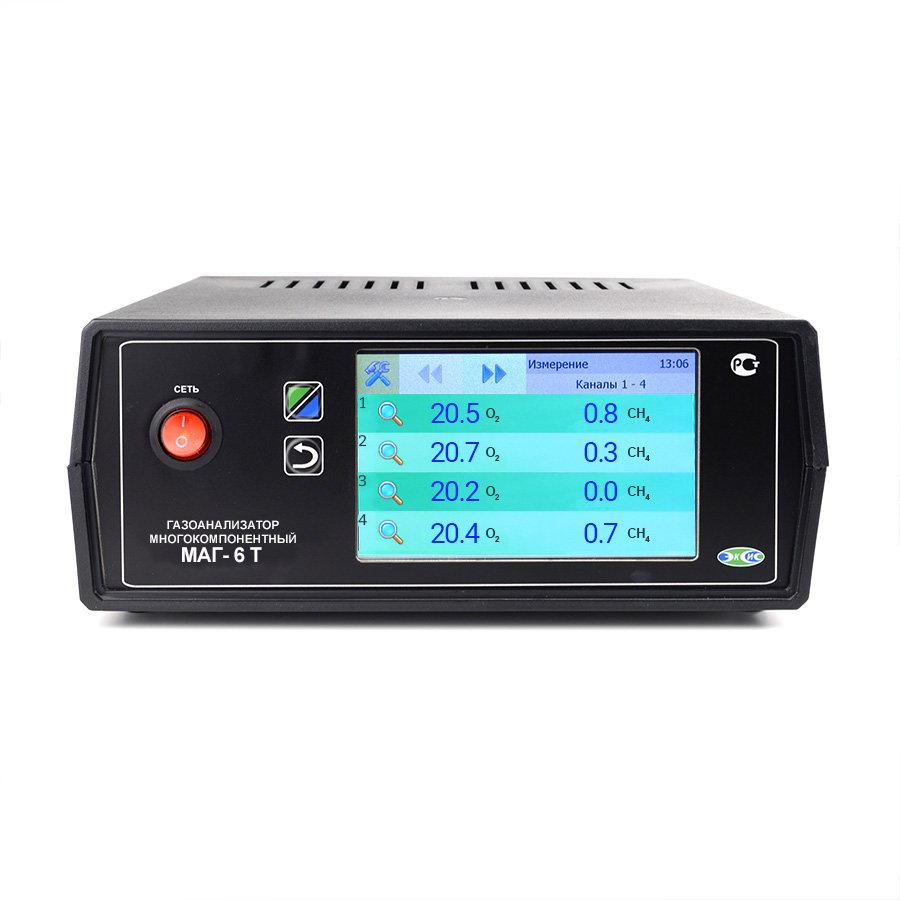

МАГ-6 Т стационарный многокомпонентный газоанализатор с сенсорным дисплеем и выносным преобразователем

Многокомпонентный газоанализатор МАГ-6 Т разработан для определения концентрации различных газов в воздухе рабочей среды. Он позволяет измерять объемную долю кислорода (O₂), углекислого газа (CO₂), метана (CH₄), а также массовую концентрацию угарного газа (CO), аммиака (NH₃), сероводорода (H₂S), диоксида азота (NO₂) и диоксида серы (SO₂). Конфигурация прибора предусматривает возможность одновременного измерения до четырех компонентов из указанного перечня восьми газов с помощью каждого измерительного преобразователя.

Производство газоанализатора соответствует техническим условиям ТУ 26.51.53-016-70203816-2021, а его тип утвержден и зарегистрирован под номером № 86393-22 в Федеральном информационном фонде по обеспечению единства измерений. Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю.Газоанализатор МАГ-6 Т классифицируются как взрывозащищенное оборудование группы II согласно ГОСТ 31610.0-2019 (IEC 60079-0:2017) и имеют маркировку взрывозащиты 1Ex ib IIC T6 Gb X. Они отвечают требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Важно! Газоанализатор поверяется только в комплекте с первичными измерительными преобразователями (датчиками).

Устройство и принцип работы

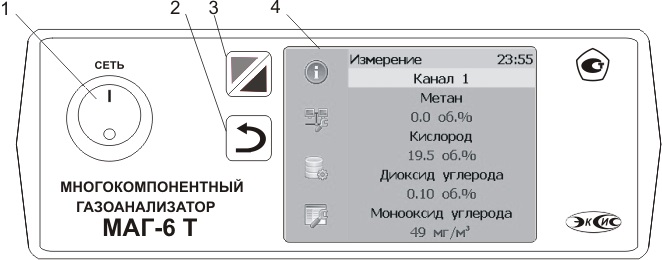

Вид лицевой панели газоанализатора: одноканального исполнения

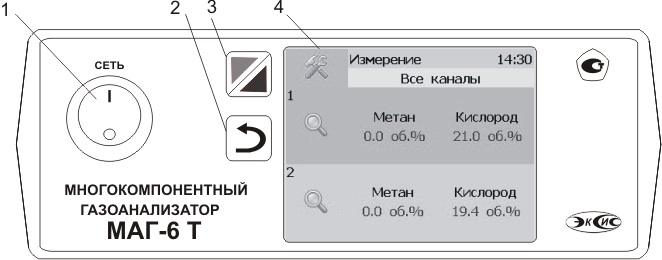

Вид лицевой панели газоанализатора: двухканального исполнения

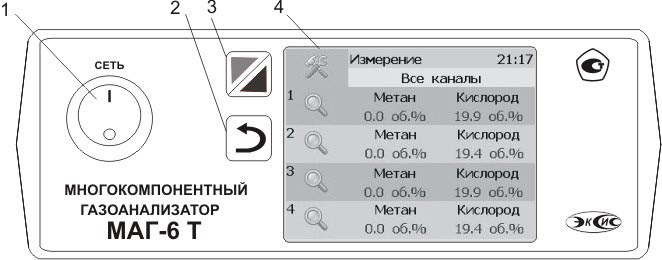

Вид лицевой панели газоанализатора: четырехканального исполнения

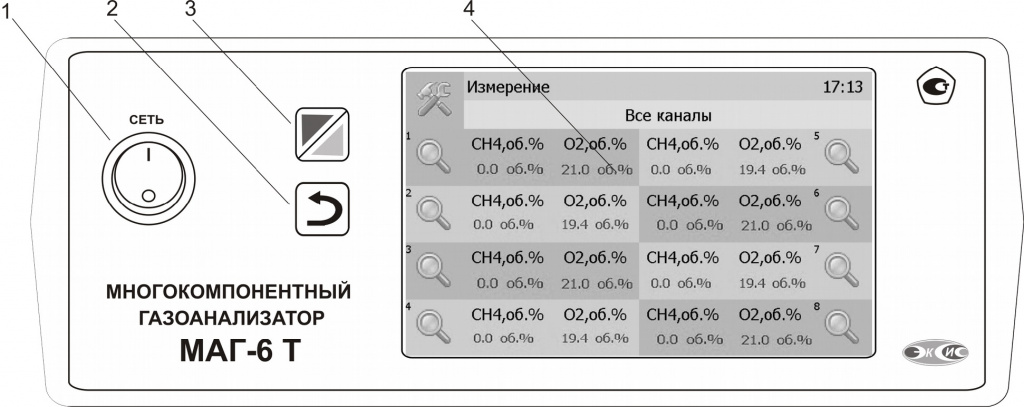

Вид лицевой панели газоанализатора: восьмиканального исполнения

1- Кнопка "Сеть" , 2- Кнопка "Назад",

3- Кнопка перехода между режимами отображения каналов управления и измерения,

4- Дисплей с сенсорным управлением.

Отображение результатов измерений

Во время работы устройство циклически сканирует подключенные датчики, обрабатывает информацию, поступающую от внутренних сенсоров, и выводит на экран в соответствующем формате значения концентрации углекислого газа, кислорода, метана (в % об.), а также оксида углерода, аммиака и сероводорода (в мг/м3). Внешние датчики осуществляют непрерывный отбор пробы газа при помощи принудительной подачи или встроенного насоса (при наличии микрокомпрессора). Внутренние датчики опрашиваются приблизительно раз в секунду.

Запись результатов измерений

Информация, поступающая от измерительных преобразователей, сохраняется в энергонезависимой памяти модуля с заданной периодичностью. Настройка интервала записи, а также считывание и анализ накопленной информации осуществляются с использованием специального программного обеспечения.

Каналы связи

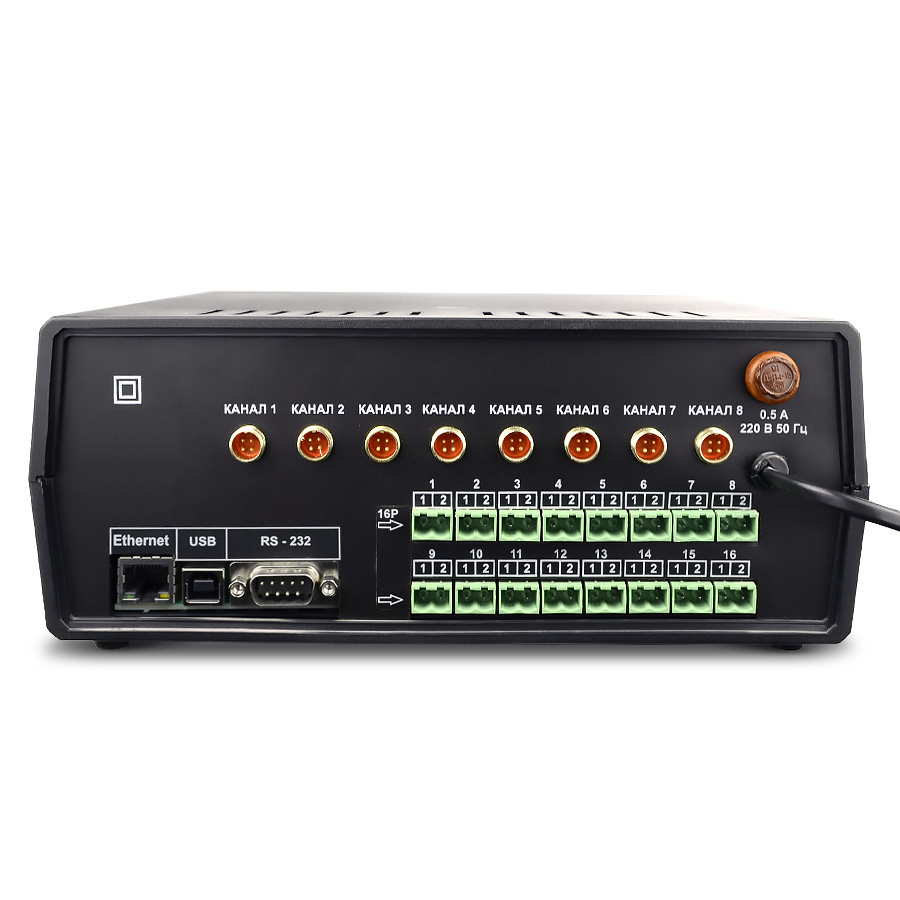

Текущие значения влажности и температуры, архивные данные измерений, а также параметры конфигурации газоанализатора могут быть получены с помощью цифровых интерфейсов. Измерительный модуль может взаимодействовать с компьютером или другими управляющими устройствами посредством RS-232, USB, RS-485 или Ethernet, в зависимости от конкретной модификации. Одновременная работа по всем интерфейсам допускается. Скорость передачи данных по RS-232 и RS-485 настраивается пользователем в диапазоне от 1200 до 115200 бит в секунду. USB интерфейс соответствует стандарту 2.0 и обеспечивает скорость передачи данных Full-Speed. Ethernet интерфейс поддерживает стандарт 100BASE-TX.

Выносные датчики (преобразователи)

На картинке выше представлены преобразователи МАГ-6 С-1: слева — с побудителем расхода, а справа — диффузионный.

Принцип работы измерительного преобразователя:

Для выявления концентрации аммиака, сероводорода, кислорода и монооксида углерода применяются электрохимические датчики, которые переводят величину парциального давления газов в электрический ток. Доля метана и углекислого газа определяется с помощью оптических ИК-сенсоров, функционирующих на основе измерения степени поглощения электромагнитного излучения определенной длины волны, характерной для конкретного газа.

Электропитание преобразователя обеспечивается от измерительного блока постоянным напряжением в диапазоне 5-12 В, зависящим от модификации устройства. Взаимодействие с измерительным блоком происходит посредством цифрового интерфейса RS-485, с пропускной способностью 9600 бит в секунду. Частота опроса преобразователя составляет приблизительно одну секунду.

Барьер искрозащиты БИ-2П

Искробезопасный барьер БИ-2П представляет собой цельную, не подлежащую разборке конструкцию, герметично залитую компаундом и заключенную в пластиковый корпус. На лицевой панели барьера искрозащиты расположен семиконтактный штекер для соединения с измерительным модулем МАГ-6 С-1, тогда как на обратной стороне находится четырехконтактный разъем для подключения к первичному датчику.

Искробезопасный барьер разработан для гарантии искробезопасности цепей питания первичных преобразователей. Он представляет собой законченное устройство, соответствующее стандарту ГОСТ 31610.11-2014 (IEC 60079-11:2011), с искробезопасными цепями уровня "ib". Маркировка барьера: "[Ex ib Gb] IIC".Конструкция барьера искрозащиты является неремонтопригодной. Любое вмешательство, такое как ремонт или замена внутренних компонентов, полностью исключено. В случае аварийной ситуации и при появлении взрывоопасного напряжения на входе, барьер обеспечивает ограничение тока и напряжения на выходе. Альтернативно, он может перегореть встроенным предохранителем, отключая защищаемую цепь от небезопасного напряжения.

ВНИМАНИЕ! Размещение барьера искрозащиты, как и измерительного блока, должно осуществляться за пределами взрывоопасных зон.

Особенности:

— Одновременное измерение и фиксация содержания до четырех различных газов через единый измерительный канал;

— Двухуровневая сигнализация (звуковая и световая) при превышении заданных порогов концентрации для каждого из контролируемых веществ;

— Интегрированные реле для управления внешними устройствами;

— Подключение к компьютеру через интерфейсы RS-232, Ethernet, USB;

— Объем автоматической статистики не менее 715 тысяч точек;

— Аналоговые выходы 4-20 мА, 0-5 В, 0-20 мА с управляемыми параметрами;

— Функция объединения нескольких приборов в единую сеть для расширения зоны контроля;

— Исполнение, обеспечивающее взрывобезопасность при эксплуатации в опасных зонах;

— Оснащение сенсорным дисплеем диагональю 5 дюймов.

Область применения:

Анализаторы газов серии МАГ-6 Т нашли широкое применение в разнообразных отраслях, от промышленности и энергетики до химического сектора, сферы ЖКХ и прочих областей.

МАГ-6 Т – это не просто прибор для определения газовых концентраций; это проверенное средство для непрерывного мониторинга воздушной среды. Его специализированный функционал создан, ориентируясь на запросы специалистов, для которых приоритетом является безопасность.
