СГГ-6М стационарный одноканальный сигнализатор горючих газов

Стационарный сигнализатор разработан и серийно изготавливается для круглосуточного контроля и измерения в воздухе рабочей зоны довзрывной концентрации горючих газов (СН: метана или пропан-бутановой смеси), а также управления исполнительными устройствами (вентиляция, газовые клапана и пр.) с помощью "сухих" контактов реле и выдачи световой и звуковой сигнализации о превышении установленных пороговых значений.

Сигнализатор представляет собой одноканальный прибор непрерывного автоматического действия с термохимическим методом измерения и диффузионным отбором газовой пробы.

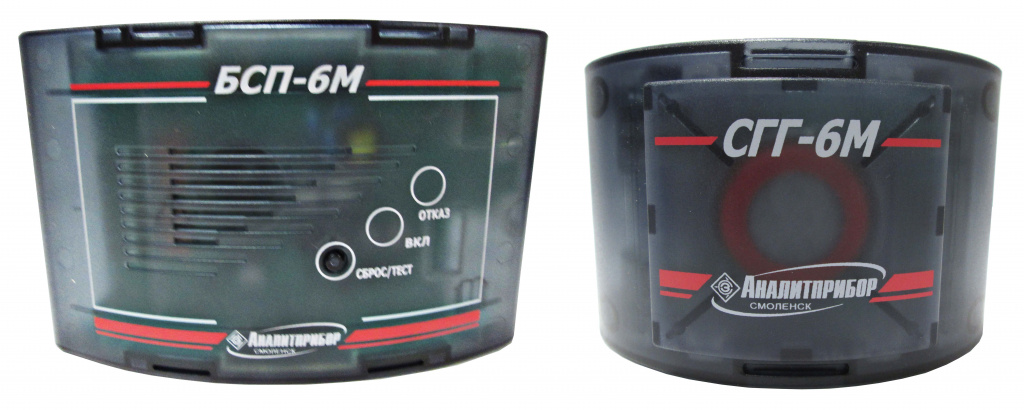

Конструктивно прибор состоит из двух блоков выполненных в пластиковом корпусе и включает в себя:

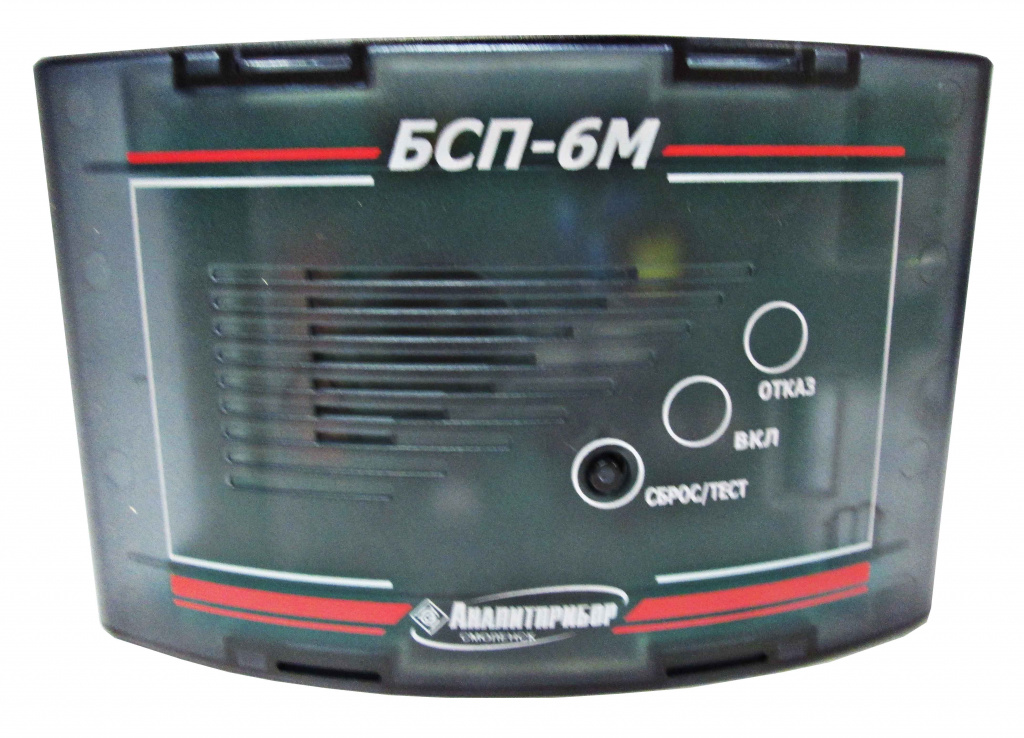

• БСП-6М блок сигнализации и питания предназначенный для питания сигнализатора от сети переменного тока, выдачи световой и звуковой сигнализации и формирования управляющего воздействия для включения (отключения) посредством контактов реле исполнительных устройств, например, клапанов электромагнитных КЭГ-9720 ИБЯЛ.685181.001 ТУ-2003, предназначенных для использования в качестве запорного устройства на газопроводах, или других клапанов-отсекателей, совместимых с сигнализатором по электрическим характеристикам;

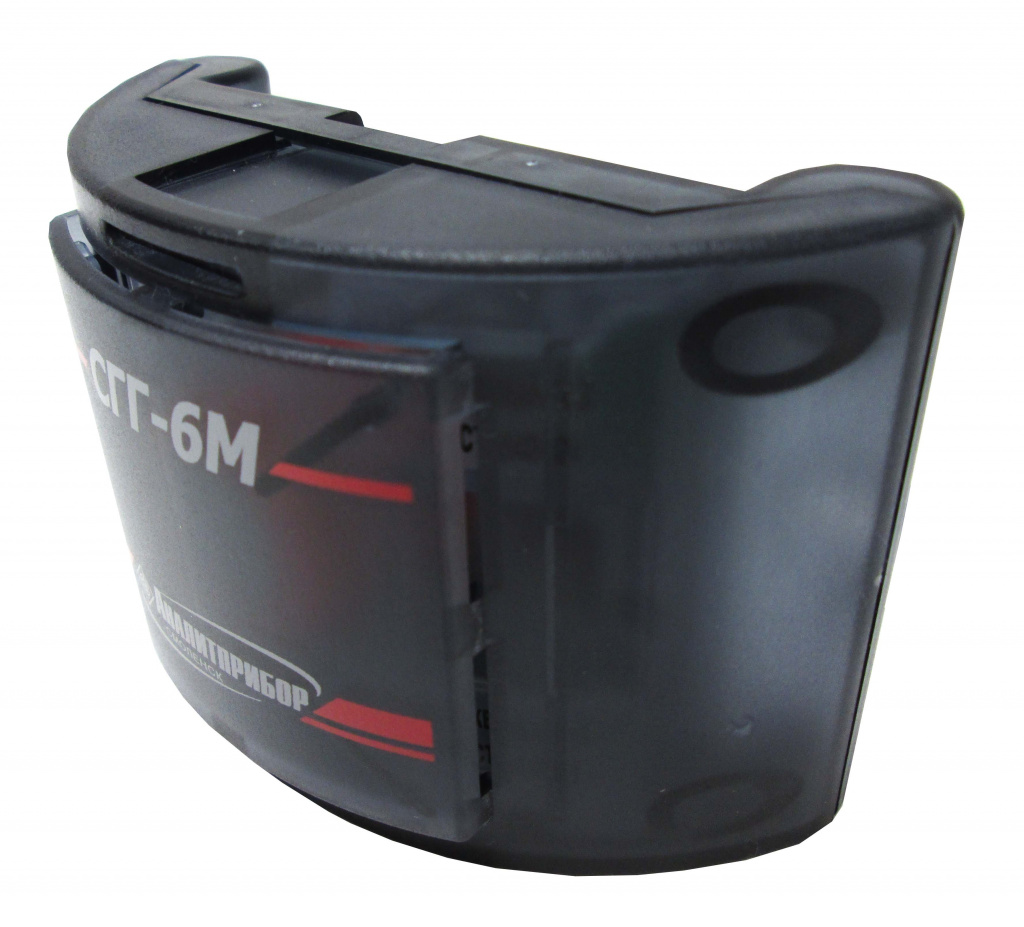

• выносной блок датчика предназначенный для контроля горючих газов.

В случае необходимости контроля угарного газа к БСП-6М можно подключить сигнализатор СОУ1.

Согласно ТУ ГАЗ-86 датчик горючих газов сигнализатора СГГ-6М устанавливают из расчета 1 шт. на площадь 100 м², но не менее одного на помещение. Изготовитель рекомендует монтировать прибор в вертикальном положении на стену. Блок датчика горючих газов необходимо устанавливать рядом с местом возможной утечки газа на расстоянии 10-20 см от потолка. ! Запрещается устанавливать прибор вблизи источников тепла.

Возможный состав системы

• Блок датчика СГГ-6М совместно с блоком питания и сигнализации БСП-6М
• Клапаны КЭГ 9720 ИБЯЛ.685181.001 (DN 15), -01 (DN 20),-02 (DN 25), -21 (DN 32) - 40В
• Клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40),-04 (DN 50),-05 (DN 32), -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80,Р=0,4МПа) - 220В
• Диспетчерский пульт ДИСП ИБЯЛ.465213.003

Рекомендованный тип соединительного кабеля

• ШВВП3х0,25ГОСТ7399-97
• ПВС3х0,5ГОСТ7399-97
• ШВЛ3х0,75ГОСТ7399-97

Сигнализатор СГГ-6М внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации составляет 18 месяцев с момента изготовления. Завод-изготовитель гарантирует соответствие сигнализатора требованиям технических условий ИБЯЛ.413531.010 ТУ при соблюдении условий эксплуатации, хранения и транспортирования, указанных в руководстве по эксплуатации на прибор.

Достоинства сигнализатора:

— срок службы чувствительного элемента на горючие газы не менее 5 лет;
— простой в установке и эксплуатации;
— оснащён силовыми "сухими" контактами реле;
— свето-звуковая сигнализация в случае превышения порогового значения;

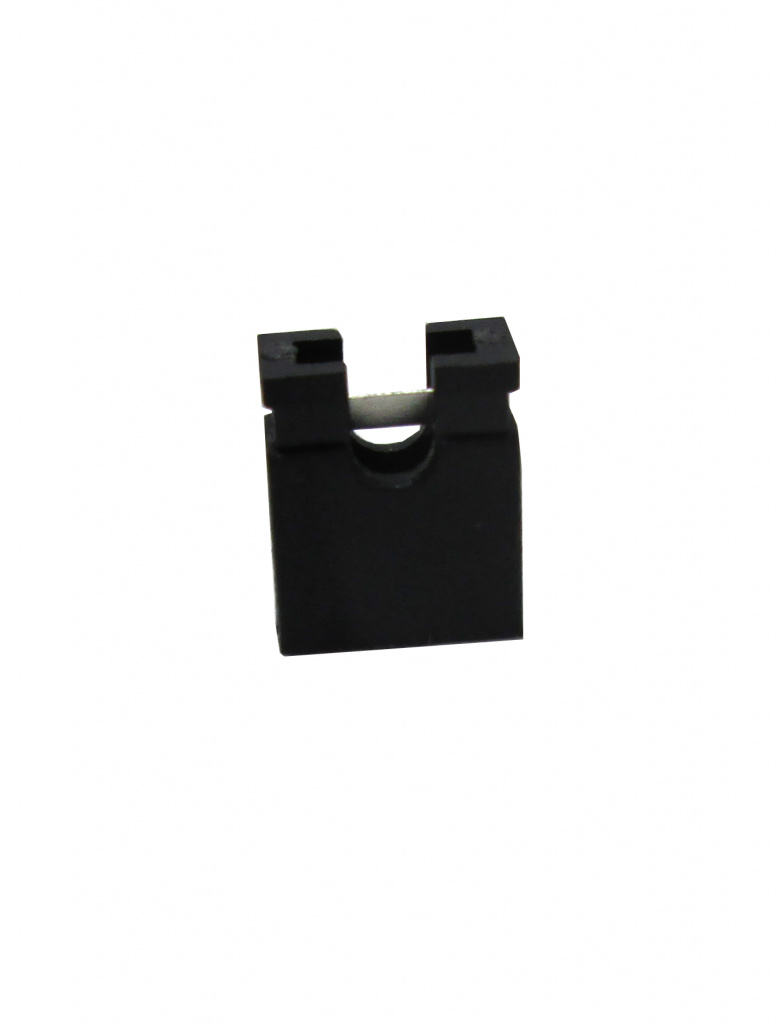

— возможность самостоятельной установки порога срабатывания на горючий газ с помощью перемычки (джампер);
— рабочий температурный диапазон от -10 до +50 °C;
— наличие кнопки «ТЕСТ» позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
— наличие внешнего входа «АВАРИЯ» позволяющего соединять приборы в шлейф совместно с газосигнализатором СОУ1 или подключать их к пожарной или охранной сигнализации;
— возможность подключения к диспетчерскому пульту ДИСП или к аналогичным устройствам управления КИП;
— возможность самостоятельной установки режимов работы после включения прибора;
— функция автокалибровки нуля при включении прибора или раз в 14 дней;
— коммутация внешних цепей с помощью клеммных соединений;
— эстетичный дизайн корпуса прибора;
— малые габариты и вес.

Области применения:

— непрерывный мониторинг воздуха рабочей зоны промышленных и административных зданий и помещений на наличие взрывоопасных газов;
— индустриальные парки;
— котельные различной мощности;
— инженерные объекты ЖКХ.
