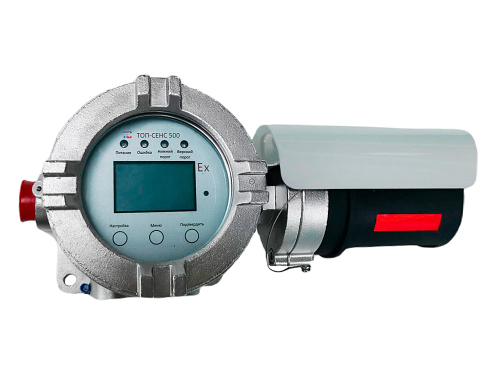

ТОП-СЕНС 500 стационарный газоанализатор горючих газов с подогреваемой оптикой

Стационарный газоанализатор ТОП-СЕНС 500 с подогреваемым оптическим сенсором разработан и серийно изготавливается для непрерывно контроля горючих газов в рабочей зоне и измерения его концентрации в режиме реального времени. Он может использоваться в сочетании со вспомогательным прибором или системой управления промышленного оборудования для обнаружения, сигнализации и контроля концентрации газа. Газоанализатор поставляется в модификации: ТОП-СЕНС 500 (3 реле + 4-20 mA + Hart + RS485).

Особенностью газоанализатора ТОП-СЕНС 500 является оптический (инфракрасный) сенсор (NDIR) и его встроенный подогрев - обеспечивающий защиту от конденсата и наледи при высокой влажности и отрицательных температурах.

Газоанализатор может управлять исполнительными устройствами с помощью трех встроенных реле, при превышении верхнего и нижнего порога концентрации а так же при неисправностях. Может предавать сигнал по токовому выходу 4-20 мА, RS485 и Hart выходу. Прибор может быть оснащен дополнительно извещателем, для оповещения Пользователя посредством звуковой и световой сигнализации в случае превышения концентрации газа. Управление и регулировка газоанализатора осуществляется с помощью пульта дистанционного управления, что исключает нарушение пылевлагозащиты при его настройке на месте установки. Забор газовой пробы осуществляется диффузионным методом.

Газоанализатор ТОП-СЕНС 500 может использоваться как самостоятельное устройство или в составе газоаналитических систем. Прибор обладает самодиагностикой и постоянно проверяет исправность аппаратной части. Обладает возможностью самостоятельно задавать уставки срабатывания сигнализации и производить дистанционно настройку через ИК-порт, без открытия корпуса.

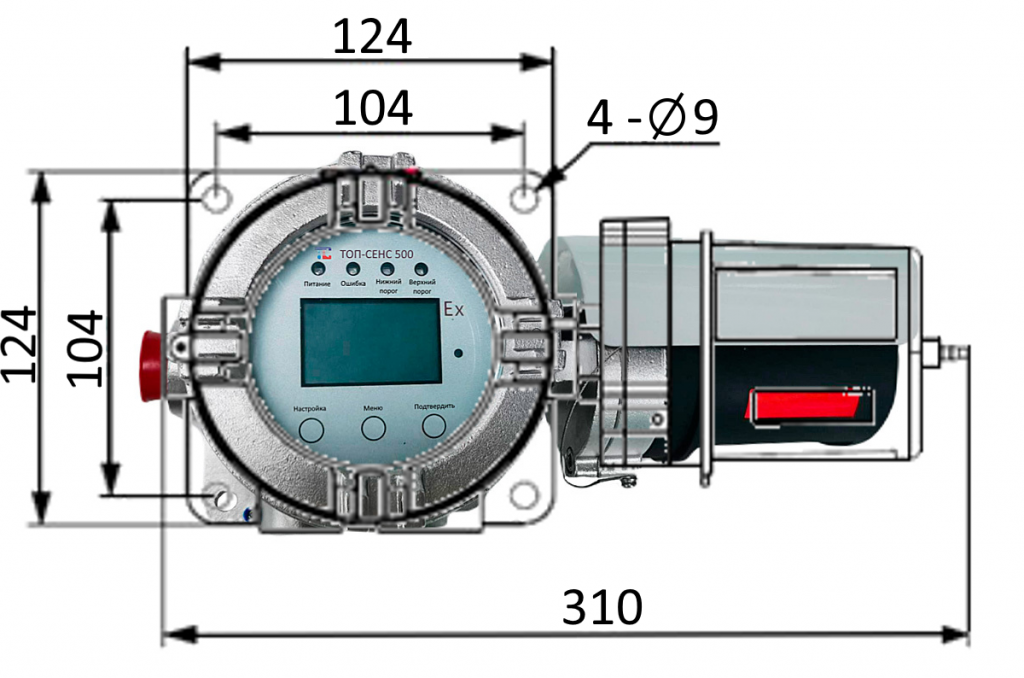

Габариты газоанализатора ТОП-СЕНС 500

Схемы монтажа газоанализатора ТОП-СЕНС 500:

- Монтаж на вертикальной трубе

- Монтаж на горизонтальной трубе



- Монтаж на плоскости

Настройка параметров

В обычном состоянии обнаружения нажмите кнопку “Настройки”, чтобы войти в режим рабочего интерфейса дисплея. В соответствии с запросом интерфейса дисплея нажмите кнопку “Подтвердить”, чтобы выполнить настройку параметров в различных режимах работы, и запустите цикл:

Соответствия для подключения между кабелем и клеммной коробкой в корпусе

Функция	Шифр	Описание
Выходной сигнал с реле	AH-2	Выходы AH-1 и AH-2 с нормально разомкнутых контактов реле по верхнему порогу сигнализации. При активном действии клеммы AH-1 и AH-2 замыкаются на время когда газоанализатор находится в состоянии изменения концентрации при превышении верхнего порога.
	AH-1
	AL-2	Выходы AL-1 и AL-2 с нормально разомкнутых контактов реле по нижнему порогу сигнализации. При активном действии клеммы AL-1 и AL-2 замыкаются на время когда газоанализатор находится в состоянии изменения концентрации меньше нижнего порога.
	AL-1
	GZ-1	Выходы GZ-1 и GZ-2 с нормально разомкнутых контактов реле по неисправности, контакты OUT3-2, OUT3-1 замыкаются на время: когда газоанализатор находится в состоянии неисправности или при поломки.
	GZ-2
Звуковой и визуальный сигнал	SG-	Заземление для звуковой и визуальной сигнализации	Эти две клеммы являются активными переключателями, которые подают напряжение + 24 В. Когда газоанализатор находится в состоянии низкого, высокого уровня тревоги и вне диапазона, включается звуковая и визуальная сигнализация.
	SG+	Источник питания для звуковой и визуальной тревоги (+24 В питание)
RS-485	485-A	RS-485 соединительный провод А	Эти две клеммы представляют собой соединительные провода А и В модуля MODBUS RS-485
	485-B	RS-485 соединительный провод B
	JP	Выбор сопротивления клеммы RS-485
Выход источника питания 4-20мА	AGND	Провод заземления для источника питания всего оборудования
	IOUT	Выход: 4-20 мА
	+24 В	Питание прибора от источника питания +24 В
Сенсор	E	Клемма для защитного заземления
	GND	Клемма для защитного заземления сенсорного сигнала
	RXD1	Клемма для подключения сенсора (датчика)
	TXD1	Клемма для подключения сенсора (датчика)
	+6V	Клемма для источника питания сенсорного сигнала
	OUT1	Клемма для источника питания подогревателя

ООО "ГазПриборы" рекомендует ТОП-СЕНС 500 — как профессиональное решение для задач, где требуется надежный и защищенный контроль воздуха. Взрывозащищенный корпус, широкий диапазон рабочих температур, цифровые интерфейсы и простота настройки делают его востребованным на нефтегазовых, химических и других опасных промышленных объектах (контроль довзрывоопасных концентраций).

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие газоанализатора требованиям ТУ при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Достоинства газоанализатора:

— датчик оптического типа с подогревом;
— вытаскиваемый интеллектуальный модуль датчика, удобен при замене;
— рабочий температурный диапазон от -60 до +70 °C и относительной влажности: до 100% (с защитой от конденсата);
— автоматическое установление нуля, распознавание неполадок и уведомление об ошибках;
— подача различных сигналов, обладает коммуникационным интерфейсом HART и несколькими вариантами проводных соединений;
— двойной сертификат взрывозащищенности и защиты от воспламенения пыли;
— корпус газоанализатора выполнен из литого алюминия а корпус сенсора из нержавеющей стали;
— управление и возможность регулировки с помощью пульта дистанционного управления;
— яркий ЖК дисплей;
— возможность установки нижнего и верхнего порога срабатывания сигнализации, которые будут отображаться на дисплее;
— питание газоанализатора от низковольтной электрической сети;
— возможность калибровки газом и чистым воздухом;
— проверка пароля для повторной операции, во избежание сбоев в работе;
— взрывозащищенное исполнение с маркировкой взрывозащиты 1Ex db IIC T4 Gb X;
— степень защиты от влаги и пыли IP68;
— выходной сигнал 4-20 мА или выход RS485 и HART а так же 3 реле;
— легкий монтаж как на трубе так и на плоской стене.

Области применения:

— применяется для контроля довзрывоопасных концентраций горючих газов;
— применяется в нефтегазовом секторе, в химической промышленности, в котельных и в других отраслях;
— применяется в разных сферах энергетики;
— применяется на объектах транспорта и хранения нефтепродуктов;
— применяется при температурах от -60 °С до +70 °C;
— применяется во взрывоопасных средах.
