Комплект чувствительных элементов ИБЯЛ.305649.024 для сигнализаторов СТМ-30, СТМ-30М-00ДЦ, -02ДЦВ, -04ПЦВ, -50ДБ, -51ДБВ, -53ПБВ, ДАТ, ДАТ-М

Состав комплекта чувствительных элементов:

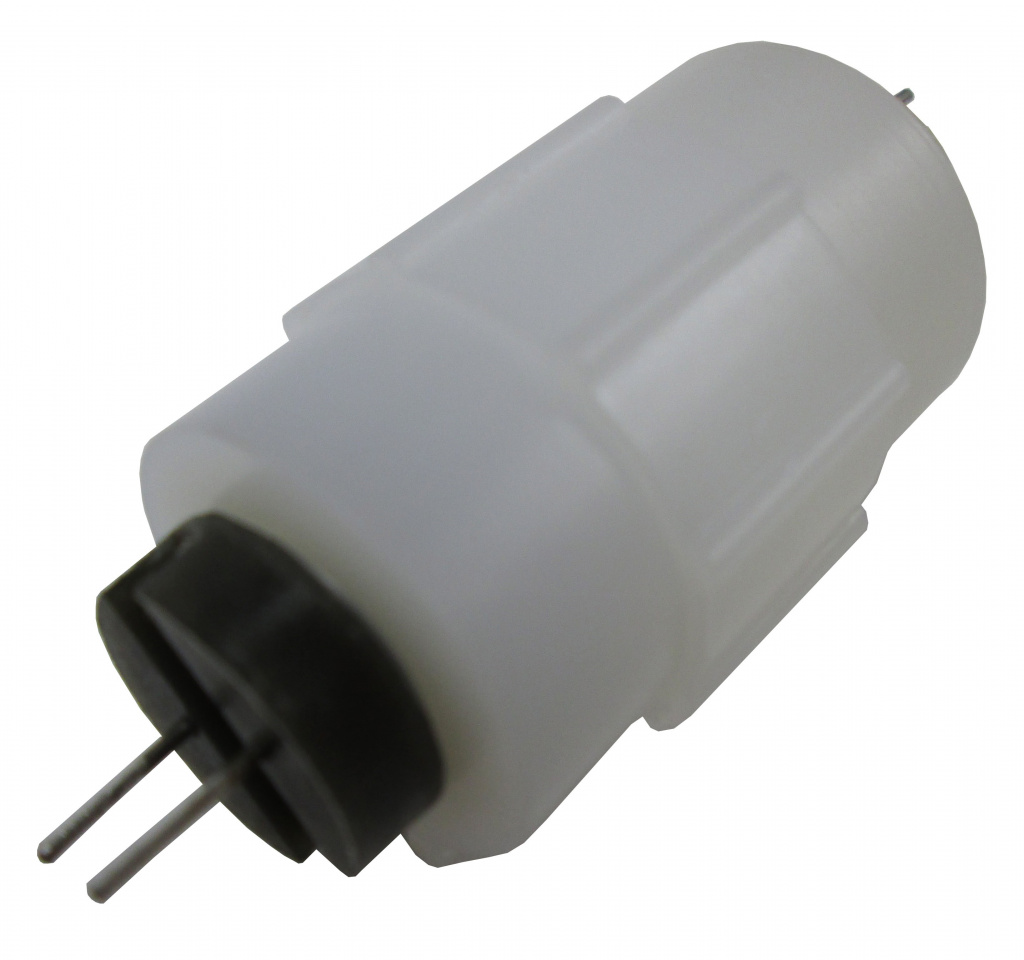

• каталитически активный измерительный чувствительный элемент (ИЧЭ) ИБЯЛ.413226.036 (чёрного цвета);

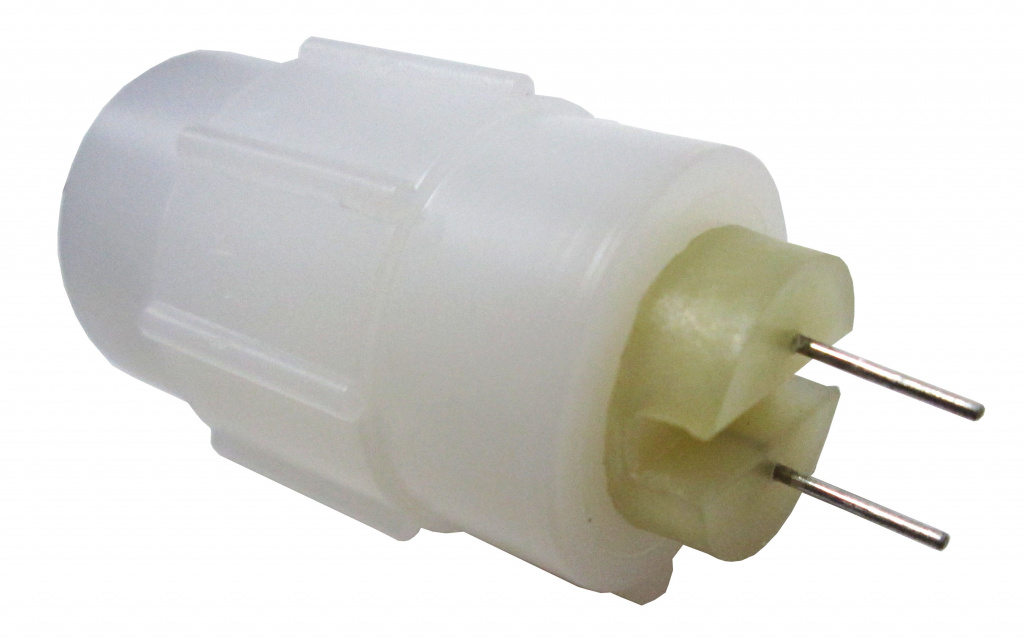

• чувствительный элемент (СЧЭ) ИБЯЛ413.226.036-01 (белого цвета);
• взрывонепроницаемая оболочка: основание, стакан, держатели.

Сравнительный и измерительный чувствительные элементы составляют в сборе так называемую «пару» чувствительных элементов (ЧЭ). Основание с держателями образуют взрывонепроницаемое соединение в сенсоре.

Принцип работы основан на методе термохимического измерения, в котором при окислении горючего газа на поверхности каталитически активного измерительного чувствительного элемента ИБЯЛ.413226.036 происходит тепловой эффект. При окислении температура ИЧЭ повышается пропорционально концентрации горючих газов в воздухе анализируемой среды. Для того, чтобы скомпенсировать влияние внешних воздействующих факторов (влажности окружающей среды, температуры, давления), сенсор содержит сравнительный чувствительный элемент ИБЯЛ.413226.036-01.

Блок датчика, в котором установлен чувствительный элемент, формирует сигнал электрического напряжения, пропорциональный объёмной доле горючего газа в воздухе контролируемого пространства. Сформированный сигнал отправляется на блок сигнализации и питания газосигнализатора с которым работает датчик.

Области применения:

— промышленные объекты нефтяной и газовой отрасли;
— нефтяные танкеры, морские и речные суда;
— автомобильные заправочные станции (АЗС, АГЗС);
— покрасочные камеры, а также производства лакокрасочных материалов;
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— нефтебазы и другие хранилища взрывоопасных веществ.
