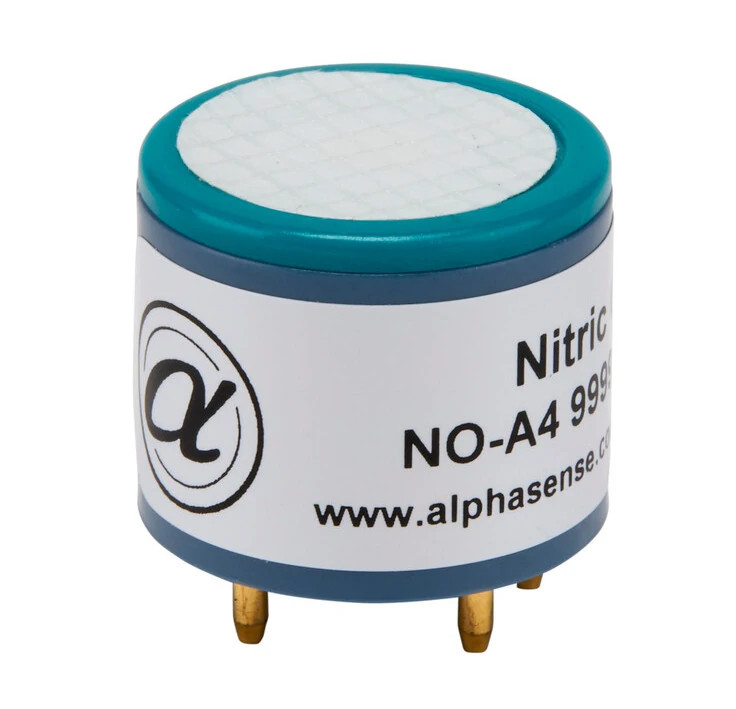

NO-A4 (Alphasense) электрохимический датчик (сенсор) на оксид азота

NO-A4 (Alphasense) электрохимический датчик (сенсор) на оксид азота

Описание товара

NO-A4 — это высокопроизводительный электрохимический датчик оксида азота (NO), разработанный компанией Alphasense (Великобритания) — одним из мировых лидеров в области производства газовых сенсоров.

Датчик относится к 4-электродной серии А (диаметр 20 мм — отраслевой стандарт для портативных газоанализаторов) и предназначен для измерения малых концентраций NO на уровне единиц и десятков ppm.

Благодаря высокой чувствительности и низкому току нуля, NO-A4 обеспечивает разрешающую способность до 200 ppb (0,2 ppm) . Это делает его идеальным выбором для:

Область применения	Задачи контроля
Мониторинг атмосферного воздуха	Измерение NO на уровне ПДК в городских условиях
Промышленная безопасность	Контроль NO в рабочих зонах
Анализ дымовых газов	Мониторинг выбросов промышленных предприятий
Портативные газоанализаторы	Встраивание в переносные приборы
Стационарные системы	Использование в фиксированных газоизмерительных головках

Ключевые особенности

✅Стандартный форм-фактор 20 мм

Датчик выполнен в корпусе диаметром 20 мм — это промышленный стандарт для портативных газоанализаторов . Такое решение позволяет:

Легко интегрировать сенсор в существующие приборы
Заменять датчики без доработки конструкции
Использовать в компактных переносных устройствах

✅4-электродная архитектура

NO-A4 оснащен четырьмя электродами (рабочий, противоэлектрод, вспомогательный и опорный). Это обеспечивает:

Повышенную стабильность базовой линии
Улучшенные характеристики при измерении малых концентраций
Эффективную компенсацию температурных дрейфов

✅Высокая чувствительность и разрешение

Параметр	Значение
Чувствительность	250 – 425 нА/ppm (при 2 ppm NO)
Разрешение	200 ppb (при использовании с AFE схемой Alphasense)
Ток нуля	10 – 80 нА

Сильный выходной сигнал в сочетании с низким током нуля позволяет надежно детектировать малые концентрации NO.

✅Быстрый отклик

Время отклика t90 составляет менее 25 секунд. Это критически важно для:

Систем оперативного реагирования
Измерений в быстро меняющейся газовой среде
Портативных приборов, где требуется быстрая индикация

✅Широкий рабочий диапазон

Параметр	Значение
Рабочий диапазон (гарантированный)	0 – 20 ppm
Максимальная перегрузка (без потери характеристик)	50 ppm
Линейность	< ±1 ppm погрешности на всем диапазоне

Датчик сохраняет линейность выходного сигнала вплоть до 250 ppm, что обеспечивает дополнительный запас при кратковременных превышениях.

✅Высокая селективность

Благодаря химическому составу электродов и внутренним фильтрам, NO-A4 демонстрирует низкую перекрестную чувствительность к другим газам:

Газ-интерферент	Концентрация	Перекрестная чувствительность
H₂S	5 ppm	< 20 %
NO₂	5 ppm	< 7 %
Cl₂	5 ppm	< 4 %
SO₂	5 ppm	< 4 %
CO	5 ppm	< 0,3 %
H₂	100 ppm	< 0,1 %
NH₃	5 ppm	< 0,1 %
CO₂	5 %	< 0,1 %

Важно: Оксид азота (NO) является токсичным газом с раздражающим запахом. При вдыхании симптомы отравления могут проявляться до 72 часов. NO в присутствии воздуха образует бурые пары диоксида азота (NO₂).

✅Долговечность и надежность

Параметр	Значение
Рабочий ресурс	> 24 месяца (гарантированный)
Дрейф чувствительности	0 … -20 % в год
Дрейф нуля	0 … 50 ppb в год
Гарантия производителя	24 месяца

Alphasense предоставляет гарантию без утечки электролита , что подтверждает высокое качество изготовления.

Преимущества NO-A4 перед аналогами

Высокое разрешение — до 200 ppb позволяет контролировать NO на уровне ПДК
Стандартный форм-фактор — совместимость с большинством портативных газоанализаторов
4-электродная архитектура — улучшенная стабильность и компенсация дрейфов
Быстрый отклик — t90 < 25 секунд
Низкая перекрестная чувствительность — минимальное влияние H₂S, NO₂, SO₂, CO
Широкий температурный диапазон — от -30 до +50 °C
Долговечность — гарантированный ресурс 24 месяца, дрейф чувствительности до 20% в год
Гарантия отсутствия утечек — надежная герметизация корпуса
Поддержка производителя — готовые схемотехнические решения (AFE, ISB)
Мировой бренд — Alphasense признанный лидер в области электрохимических газовых сенсоров

NO-A4 — это профессиональный электрохимический сенсор для измерения оксида азота на уровне единиц и десятков ppm. Высокая чувствительность, низкий ток нуля, быстрый отклик и 4-электродная архитектура делают его оптимальным выбором для портативных и стационарных газоанализаторов, систем мониторинга атмосферного воздуха и промышленной безопасности.

Датчик поставляется в герметичной упаковке. Для ввода в эксплуатацию требуется монтаж на печатную плату с обеспечением напряжения смещения +200 мВ. Специалисты нашей компании готовы помочь с подбором схем включения и согласованием с вашим оборудованием.

Технические характеристики

Электрические параметры

Параметр	Значение
Напряжение смещения (bias)	+200 мВ (рабочий электрод выше опорного)
Рекомендуемый нагрузочный резистор	33 – 100 Ом
Рекомендуемая схема	Alphasense AFE (Analogue Front End)

Условия эксплуатации

Параметр	Значение
Температурный диапазон	от -30 до +50 °C
Диапазон давления	80 – 120 кПа
Диапазон влажности (непрерывно)	15 – 85 % отн. вл.

Зависимость от температуры

Параметр	Значение
Чувствительность при -20°C	35 – 60 % от чувствительности при 20°C
Чувствительность при +50°C	120 – 135 % от чувствительности при 20°C
Изменение нуля при -20°C	от -10 до -50 нА
Изменение нуля при +50°C	от 200 до 350 нА

Физические параметры

Параметр	Значение
Диаметр корпуса	20 мм
Высота	≈ 16,5 мм
Вес	< 6 г
Срок хранения (в герметичной упаковке, 3-20°C)	6 месяцев

Комплект поставки

Наименование	Количество, шт.
NO-A4 (Alphasense) электрохимический датчик (сенсор) на оксид азота	1
Герметичная упаковка	1
