ИПРЭС извещатель пожарный ручной (ИП 535-1ЭС)

Извещатель разработан и серийно изготавливается для контроля пожарной безопасности в составе системы охранно-пожарной сигнализации и ручного включения сигнала тревоги с последующей передачей сигнала на приборы приемно-контрольные охранно-пожарные типа ППКПЭС, ППК-2, ППС-3, «Радуга», «Сигнал-42», «Сигнал-ВК» и другие.

! Извещатель стационарного типа работающий в непрерывном (круглосуточном) режиме. Электрическое питание извещателя и передача извещения о пожаре осуществляется от приборов по двухпроводному шлейфу сигнализации (ШС).

В зависимости от конструктивных особенностей, в соответствии с классификацией ГОСТ Р 53325 (4.12.1.1), извещатели имеют два исполнения по классам:

• класс А имеет обозначение ИП 535-1ЭС-А (взрывозащищённое исполнение) и активируется путем смещения приводного элемента;
• класс В имеет обозначение ИП 535-1ЭС-В (общепромышленное исполнение) и активируется после выполнения двух действий.

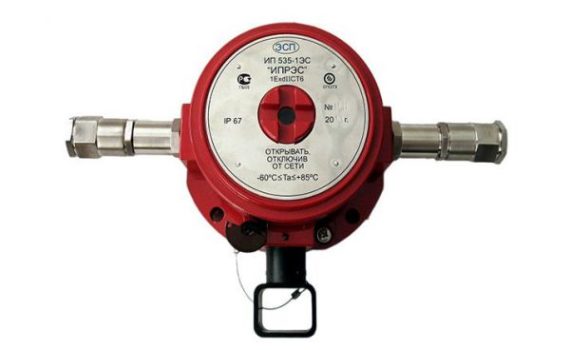

ИП 535-1ЭС-А выполнен в корпусе красного цвета из алюминиевого сплава марки 6061Т6 с крышкой и приводным элементом. Корпус прибора сверху закрывается крышкой при помощи резьбового соединения, а чтобы избежать несанкционированного снятия её фиксируют специальным фиксатором. В приборе имеется три канала ввода/вывода, в которых могут быть поставлены кабельные вводы или заглушки из комплекта принадлежностей. Для того чтобы закрепить извещатель предусмотрено четвёртое отверстие диаметром 9 мм. Внутри корпуса прибора зафиксирована плата электроники, на которой располагаются светодиодные индикаторы, клеммные колодки и микропереключатель.

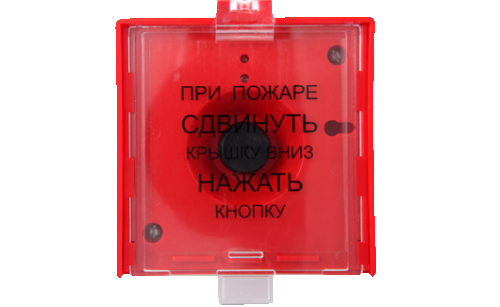

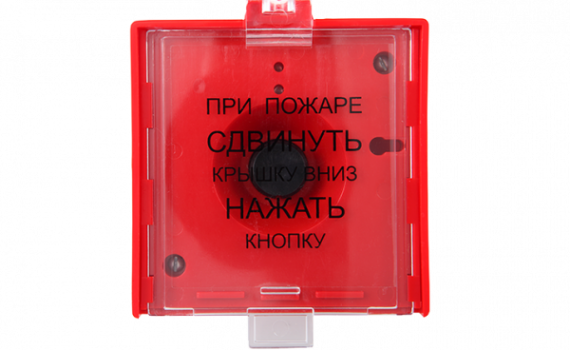

ИП 535-1ЭС-В выполнен в корпусе из пластика красного цвета в основании которого закреплена плата электроники, с расположенной на ней светодиодными индикаторами, клеммными колодками и микропереключателем.

Извещатель может использоваться в трех вариантах включения, определяемых наличием или отсутствием перемычек устанавливаемых в клеммной колодке с маркировкой «Дымовой» и «Квитанция».

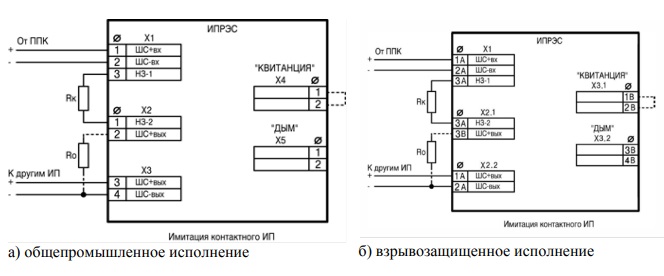

Схема подключения извещателя ИПРЭС в варианте 1

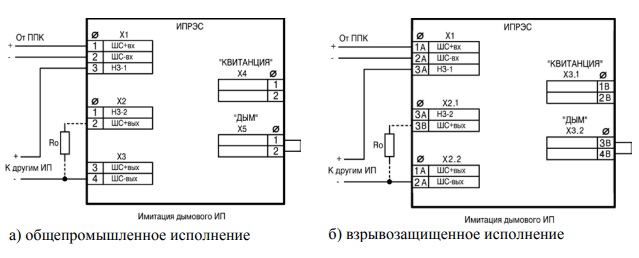

Схема подключения извещателя ИПРЭС в варианте 2

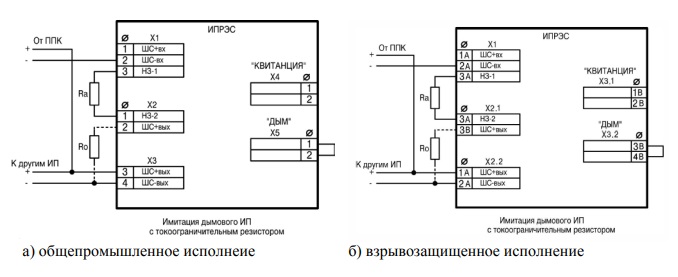

Схема подключения извещателя ИПРЭС в варианте 3

Извещатель не внесен в реестр СИ (средств измерений) РФ и поставляется без первичной государственной поверки.

Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода извещателя в эксплуатацию, но не более 18 месяцев с момента его изготовления. Завод-изготовитель гарантирует соответствие ИПРЭС (ИП 535-1ЭС) требованиям ЖСКФ.425211.001 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на извещатель.

Достоинства извещателя:

— простой монтаж и эксплуатация;
— наличие светодиодной индикации для отображения состояния работы извещателя;
— возможность установки во взрывоопасных зонах (маркировка взрывозащиты 1 Exd IIC T6, PB Exd I, Ex tb IIIC T95oC Db);
— извещатель сохраняет работоспособность при перерывах электропитания или переполюсовках напряжения в ШС длительностью до 100 мс и периодом повторения не менее 0,7 с;
— относится к изделиям с периодическим обслуживанием, ремонтопригоден.
