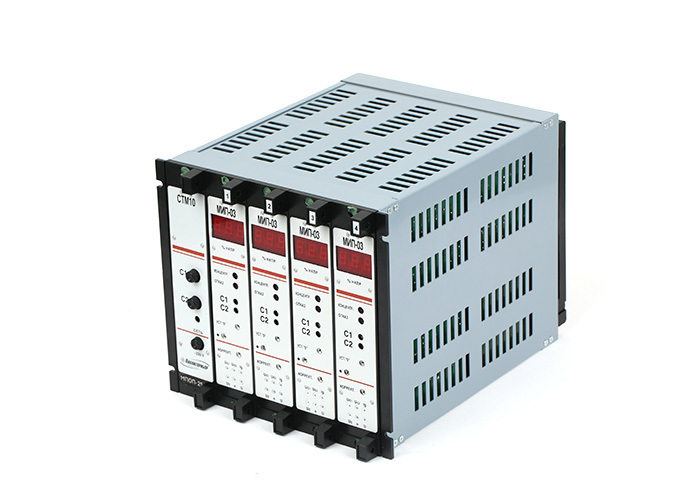

СТМ-10 стационарный многоканальный взрывозащищённый сигнализатор горючих газов

Стационарный сигнализатор разработан и серийно изготавливается для круглосуточного контроля довзрывных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны, а также выдачи сигнализации о превышении установленных пороговых значений и передачи измерительной информации, по аналоговому интерфейсу, на верхний уровень АСУ.

СТМ-10 – это важный элемент системы безопасности любого промышленного объекта, предотвращающий взрывы и отравления газом!

Сигнализатор представляет собой многоканальный, блочно-модульной конструкции, прибор непрерывного автоматического действия с термохимическим методом измерения и диффузионным или принудительным (в зависимости от исполнения) отбором газовой пробы.

Конструктивно сигнализатор состоит из:

1) блока питания и сигнализации (БПС), включающего в себя модули:

• модуль измерительного преобразователя (МИП-01 для бесшкального БПС или МИП-03 для цифрового БПС);
• модуль преобразователя основного питания (МПОП-10 для бесшкального БПС или МПОП-25 для цифрового БПС);
• модуль преобразователя резервного питания (МПРП).

2) от одного до десяти выносных датчиков (ВД АПИ5.132.039) или блоков датчиков (БД АПИ5.155.005).

МИП преобразует сигнал с ВД в показания цифрового отсчетного устройства (при его наличии), сравнивает сигнал с ВД с установленными пороговыми значениями и формирует сигналы ПОРОГ1 (индикатор С1), ПОРОГ2 (индикатор С2) и ОТКАЗ. Измеренное значение концентрации, % НКПР, выводится на трехразрядный цифровой индикатор в виде «ХХ,Х».

Пример схемы подключения составных частей сигнализатора

ВД (или БД) из состава СТМ10 могут работать и эксплуатироваться во взрывоопасных зонах помещений и наружных установок согласно «Правилам устройства электроустановок» (ПУЭ) и другим документам, которые регламентируют применение электрооборудования во взрывоопасных условиях, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC, групп Т1-Т4 ГОСТ 12.1.011.

Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где

N - количество каналов от 1 до 10;
(Р) - наличие резервного блока питания для нечетного количества каналов;
Д(П) - диффузионный (принудительный) забор пробы;
Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
(Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
(Г) - исполнение с поверочным компонентом - гексан;
(М) - с резервным (Р) блоком питания, соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.

Сигнализатор СТМ-10 внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации составляет 12 месяцев с момента отгрузки. Завод-изготовитель гарантирует соответствие сигнализатора требованиям технических условий АПИ2.840.069 ТУ при соблюдении условий эксплуатации, хранения и транспортирования, указанных в руководстве по эксплуатации на прибор.

Достоинства сигнализатора:

— взрывозащищенное исполнение;
— одновременный контроль горючих газов в 10-ти взрывоопасных зонах;
— большой перечень контролируемых веществ;
— простой в установке и эксплуатации;
— оснащён силовыми "сухими" контактами реле;
— 2-х пороговая световая сигнализация по каждому каналу измерений;
— наличие функции самодиагностики на наличие неисправности;
— широкий рабочий температурный диапазон;
— соответствует правилам Морского и Речного регистра.

Области применения:

— промышленные объекты нефтяной и газовой отрасли;
— нефтяные танкеры, морские и речные суда;
— автомобильные заправочные станции (АЗС, АГЗС);
— покрасочные камеры, а также производства лакокрасочных материалов;
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— нефтебазы и другие хранилища взрывоопасных веществ.
