Гарантийный срок эксплуатации газоанализатора составляет 18 месяцев со дня отгрузки Потребителю, включая гарантийный срок хранения – 6 месяцев. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ИБЯЛ.413531.012 ТУ при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

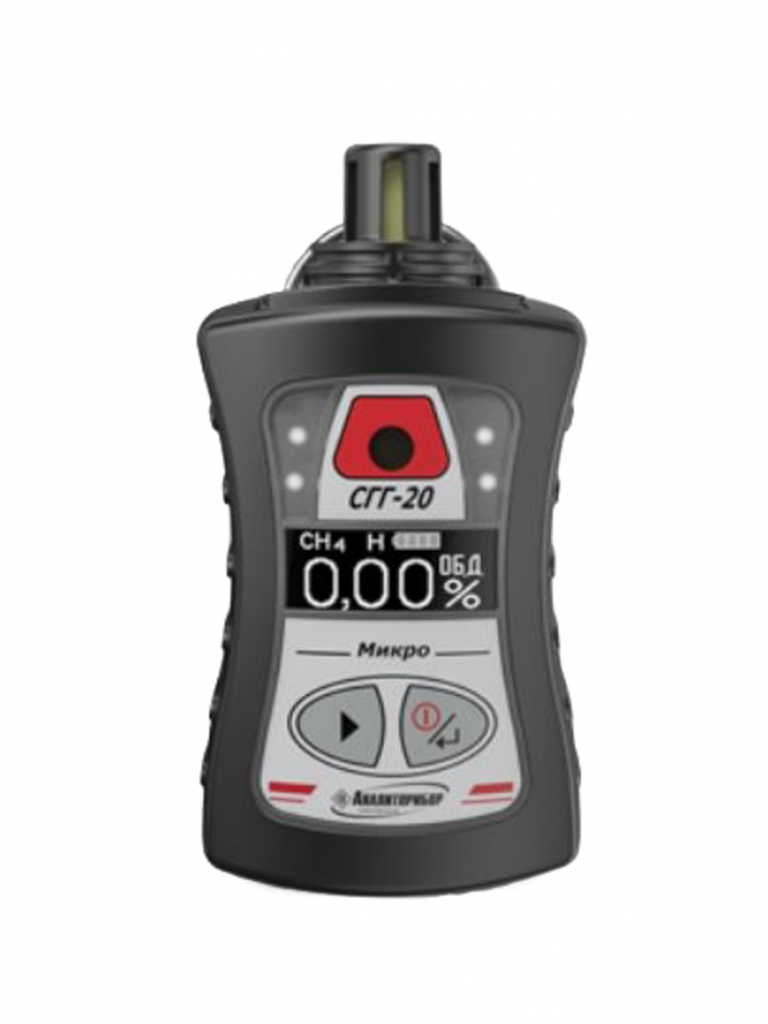

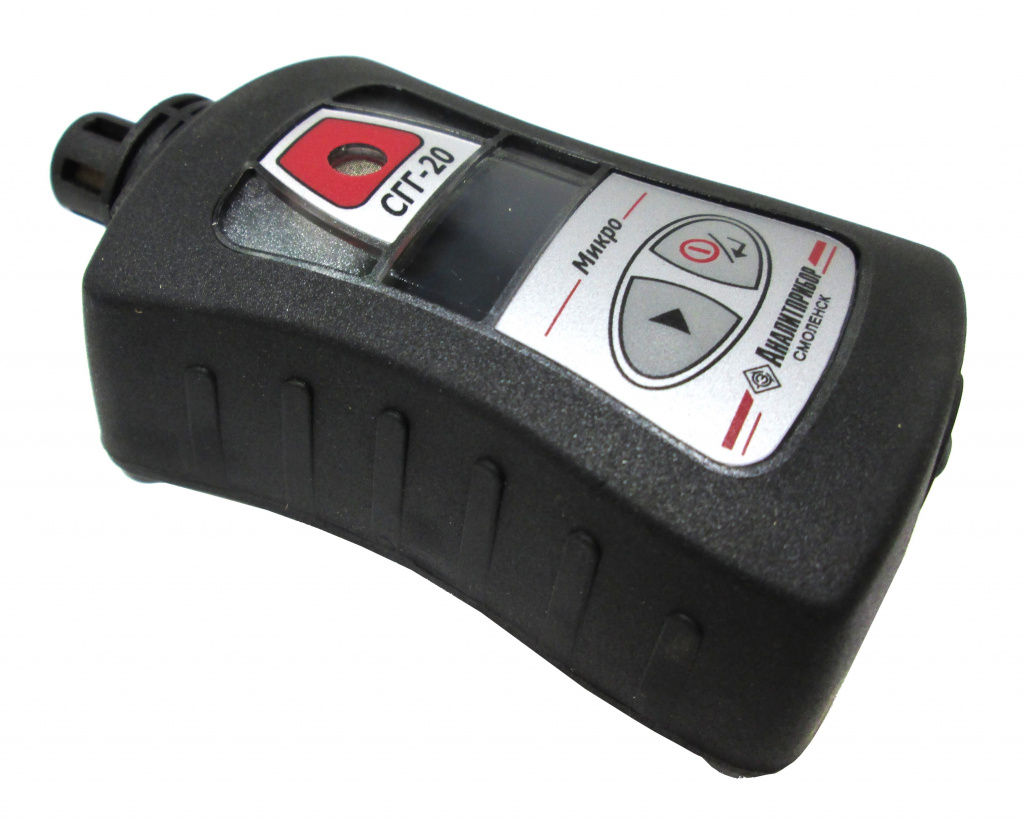

Забудьте о громоздком оборудовании! СГГ-20Микро-Л — это новое слово в области персонального контроля безопасности. Сверхкомпактный и невероятно точный сигнализатор-течеискатель, который всегда под рукой, чтобы защитить вас от невидимой угрозы — утечки горючих газов. Это не просто датчик, а ваш персональный телохранитель, работающий на современном Li-ion аккумуляторе. Он создан для тех, кто ценит безопасность, мобильность и надежность: для газовиков, сотрудников ЖКХ, спасателей и для каждого ответственного работодателя.
Невидимый враг под контролем: Мгновенно обнаруживает и предупреждает о наличии пропана, метана, бутана и других горючих газов в воздухе. Работайте со спокойной душой.
Энергия современности: Встроенный Li-ion аккумулятор обеспечивает длительную автономную работу без частых подзарядок. Заряжается легко и быстро от сети USB — как ваш смартфон!
Идеальная портативность: Легкий и миниатюрный корпус с надежным клипом-защелкой. Закрепите его на поясе, кармане или воротнике — он никогда не будет мешать, всегда оставаясь на страже.
Яркое и понятное оповещение: Прибор не только подаст громкий звуковой сигнал (не менее 70 дБ), но и предупредит вас вспышкой яркого светодиода. Ни одна тревога не останется незамеченной, даже в шумном помещении.
Простота и надежность: Интуитивно понятное управление, автоматическая коррекция нуля и встроенная самодиагностика. Просто включите — и он готов к работе!
— три режима работы, на выбор: непрерывный или циклический, течеискателя;
Специалисты: монтажники газового оборудования, сварщики, работники котельных, службы эксплуатации.
Спасатели и МЧС: для оперативной оценки обстановки и обеспечения собственной безопасности.
Владельцы домов и квартир: для регулярной проверки утечек от газовых плит, колонок и котлов. Незаменим при ремонте и подключении новой техники.
Автомобилисты (на газобаллонном оборудовании): для безопасного контроля в багажнике и салоне автомобиля.
Сотрудники режимных и сложных инженерных объектов, таких как: НПЗ, нефтебазы, водоканал, речные и морские суда, заправочные станции (АЗС, АГЗС).
| Характеристики | Значения |
| Режим работы | периодический (на время заряда АКБ) |
| Принцип измерения | термохимический |
| Тип сигнализатора | индивидуальный / переносной (модификации с выносным ТХД) |
| Виды сигнализации | световая, звуковая, вибросигнал |
| Способ забора пробы |
диффузионный (конвекционный) или принудительный (с помощью внешних средств) |
| Диапазон измерений / диапазон показаний: | |
| - для СГГ-20Микро-Л и модификаций -01-Л, -02-Л, -02Г-Л, -02ГД-Л, -03К-Л, % НКПР | (0 - 50) / (0 - 60) |
| - для модификаций СГГ-20Микро-М-Л, -01М-Л, -02М-Л на метан, об. доля % | (0 - 2,5) / (0 - 3) |
| - для модификаций СГГ-20Микро-В-Л, -01В-Л на водород, об. доля % | (0 - 2) / (0 - 2,4) |
| - для модификаций СГГ-20Микро-П-Л, -01П-Л на пропан, об. доля % | (0 - 0,85) / (0 - 1) |
| Пределы допускаемой основной абсолютной погрешности: | |
| - для СГГ-20Микро-Л и модификаций -01-Л, -02-Л, -02Г-Л, -02ГД-Л, -03К-Л, % НКПР | ± 5 |
| - для модификаций СГГ-20Микро-М-Л, -01М-Л, -02М-Л, об. доля % | ± 0,25 |
| - для модификаций СГГ-20Микро-В-Л, -01В-Л, об. доля % | ± 0,2 |
| - для модификаций СГГ-20Микро-П-Л, -01П-Л, об. доля % | ± 0,09 |
| Пороги срабатывания, установленные при выпуске из производства (ПОРОГ1 / ПОРОГ2): | |
| - для СГГ-20Микро-Л и модификаций -01-Л, -02-Л, -02Г-Л, -02ГД-Л, -03К-Л, % НКПР (ПОРОГ1 / ПОРОГ2) | 7 / 12 |
| - для модификаций СГГ-20Микро-М-Л, -01М-Л, -02М-Л, об. доля % | 0,5 / 1 |
| - для модификаций СГГ-20Микро-В-Л, -01В-Л, об. доля % | 0,4 / 0,8 |
| - для модификаций СГГ-20Микро-П-Л, -01П-Л, об. доля % | 0,17 / 0,34 |
| Чувствительность течеискателя по поверочному компоненту, % об. доли | 0,01 (0,001 - по заказу) |
| Время срабатывания сигнализации, с, не более: | |
| - для всех сигнализаторов, кроме СГГ-20Микро-02Г-Л | 15 |
| - для СГГ-20Микро-02Г-Л | 20 |
| Уровень звукового давления по оси акустического излучателя (на расстоянии 0,3 м), дБ, не менее | 70 |
| Маркировка взрывозащиты |
1ExibdIICT5 X |
| Диапазон рабочих температур, °С | от -40 до +50 |
| Степень защиты по ГОСТ 14254-96 | IP 68 |
| Диапазон относительной влажности окружающей среды при +35 °С без конденсации влаги, % | от 30 до 95 |
| Напряжение питания (питание осуществляется от аккумуляторной батареи) | от 2,8 до 4,2 В (Li-Ion аккумулятор) |
| Время непрерывный работы сигнализатора при температуре окружающей среды (20 ± 5) °С (- 40 °С), ч, не менее | 14 (10) |
| Интерфейс обмена данными с ПК | USB |
| Габаритные размеры (Д×Ш×В), мм, не более: | |
| - для сигнализаторов СГГ-20Микро-Л, -М-Л, -02ГД-Л, -В-Л, -П-Л | 55×35×105 |
| - для остальных сигнализаторов | 55×35×125 |
| Масса, кг, не более: | |
| - для сигнализаторов СГГ-20Микро-Л, -М-Л | 0,2 |
| - для остальных сигнализаторов | 0,3 |
| Средняя наработка на отказ, ч, не менее | 32 000 |
| Срок службы прибора, не менее, лет | 10 |
|
Средний срок службы ТХД, лет (при работе в нормальных условиях: в чистом воздухе 8 ч в сутки 5 дней в неделю) |
5 |
| Межкалибровочный интервал, месяцев | 12 |
| Межповерочный интервал, месяцев | 12 |
| Гарантийный срок эксплуатации, месяцев | 18 |
| Модификации сигнализаторов | Поверочный компонент | Тип датчика | Контролируемые вещества | Единица физической величины | Длина кабеля, м |

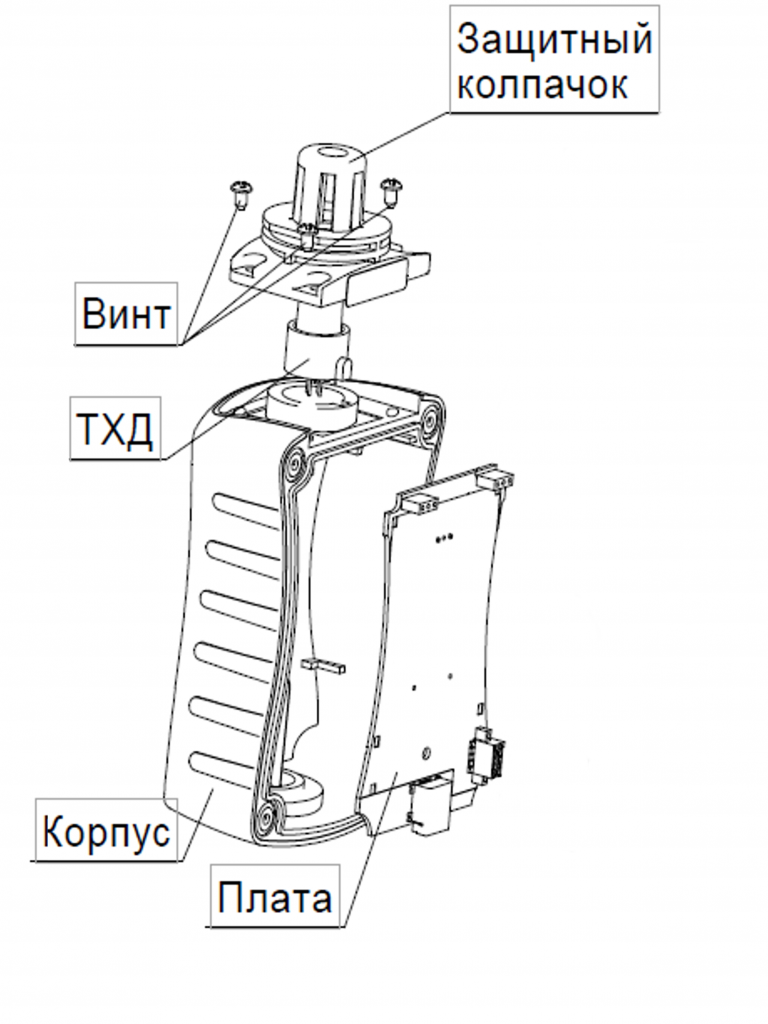

| СГГ-20Микро-Л | метан (СН4) | встроенный |
горючие газы и пары, см. перечень |
% НКПР | нет |
| СГГ-20Микро-М-Л | метан (СН4) | встроенный | метан (СН4) | об. доля, % | нет |
| СГГ-20Микро-02Г-Л | гексан (С6Н14) | выносной |
горючие газы и пары, см. перечень |
% НКПР |
от 2 до 10 по умолчанию 5 |

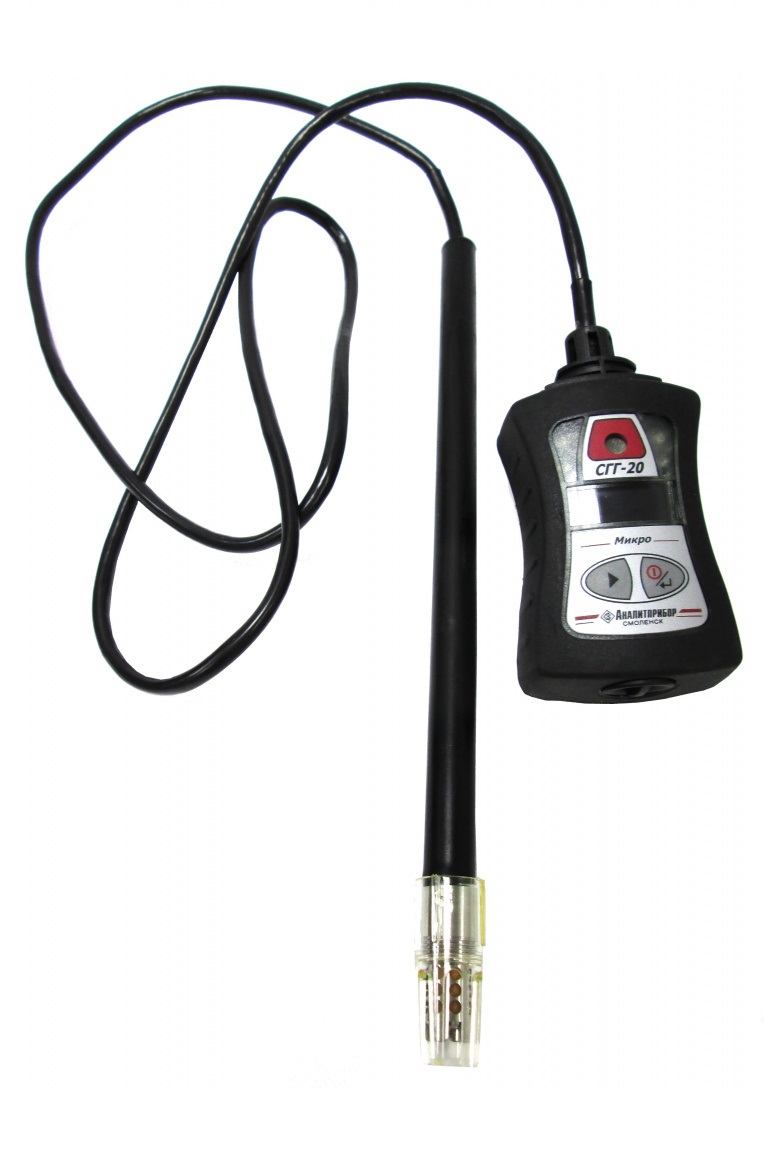

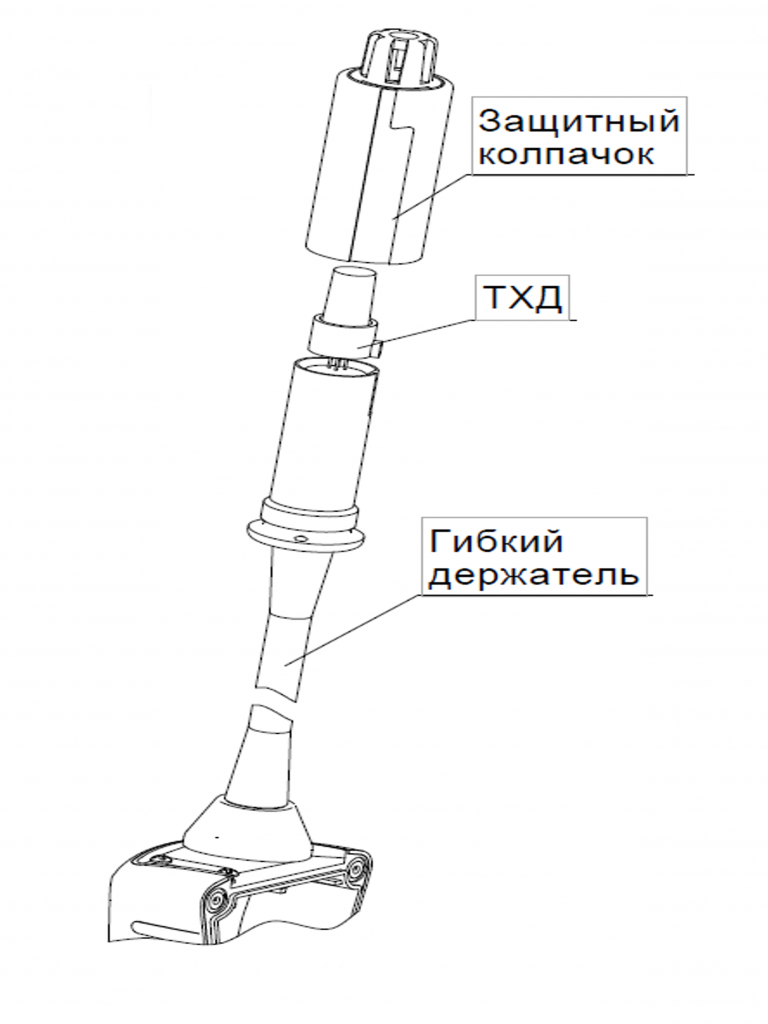

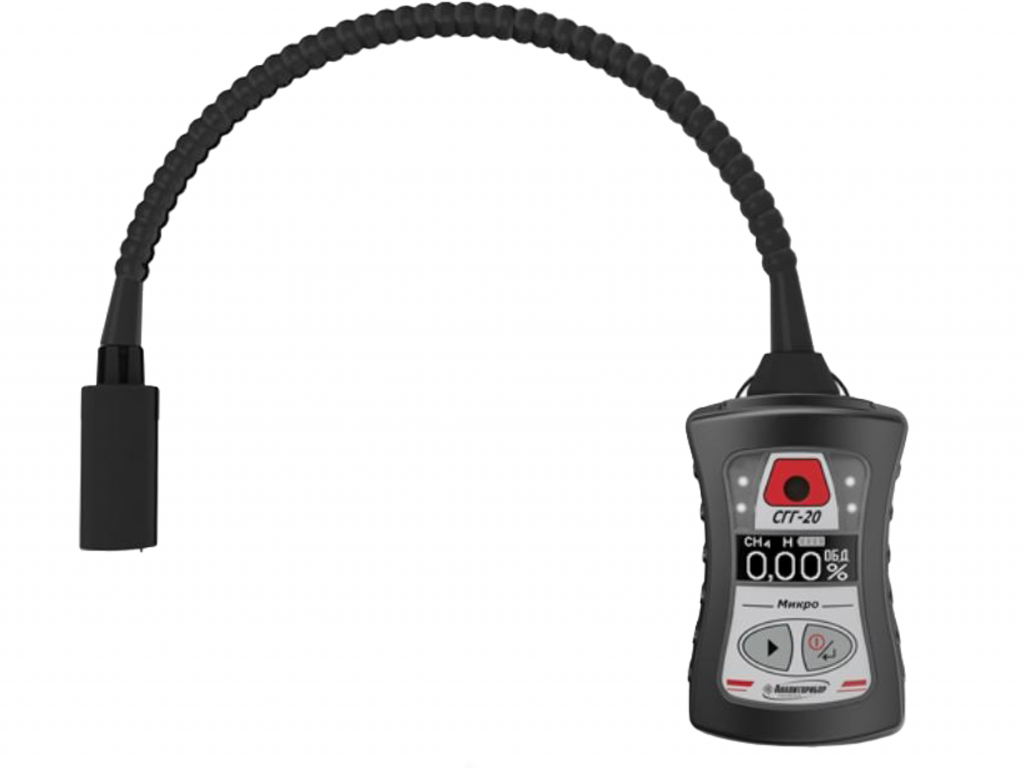

| СГГ-20Микро-01-Л | метан (СН4) | выносной |
горючие газы и пары, см. перечень |
% НКПР | 1,5 |

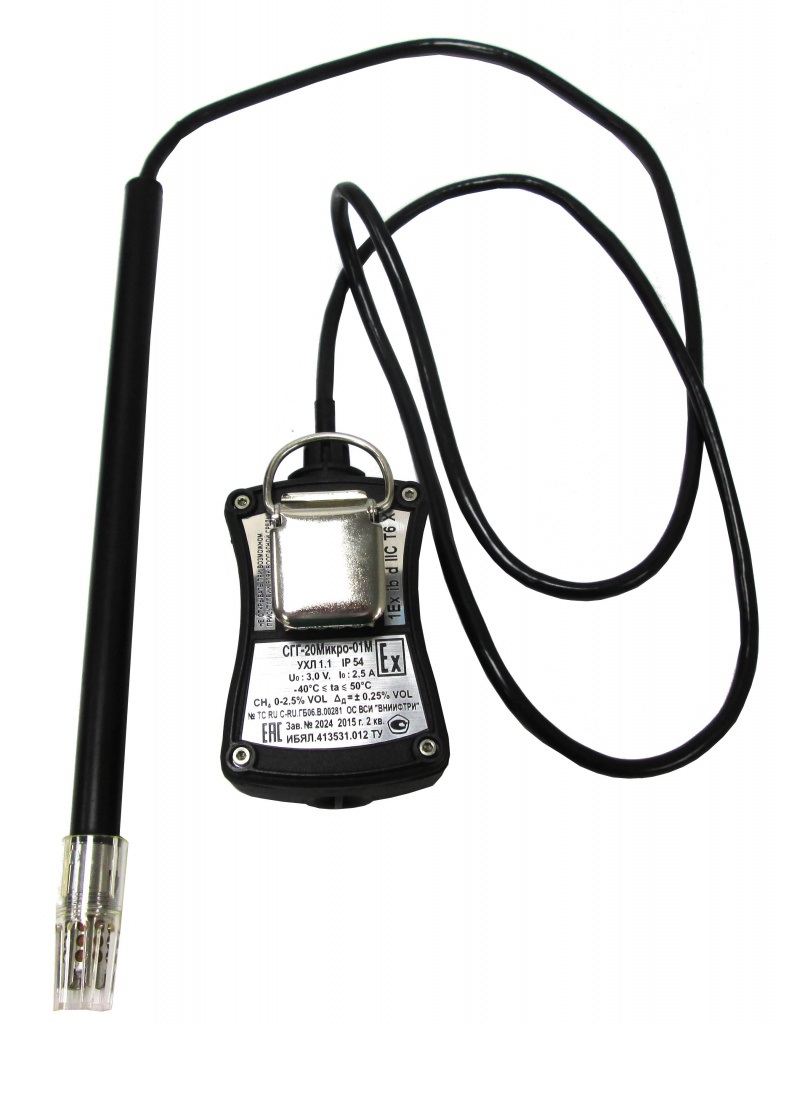

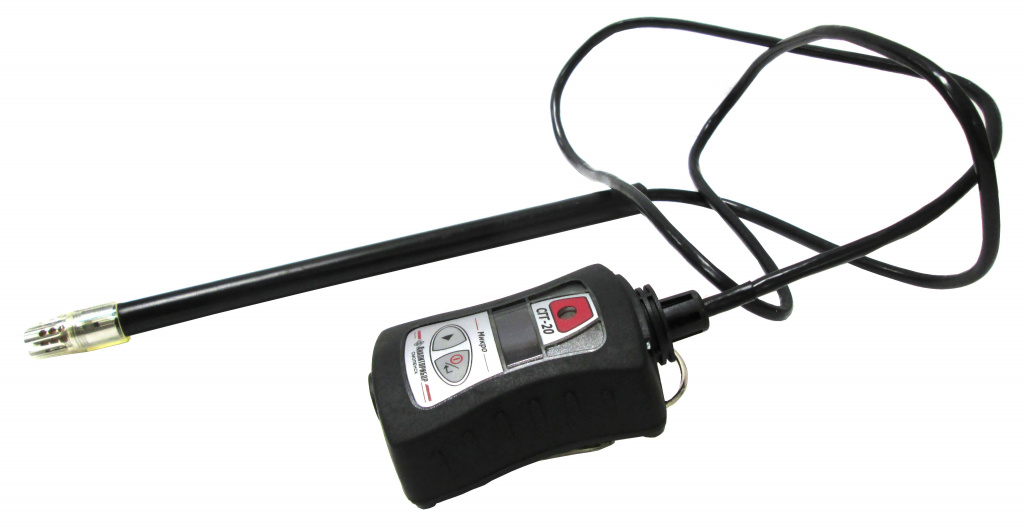

| СГГ-20Микро-01М-Л | метан (СН4) | выносной | метан (СН4) | об. доля, % | 1,5 |

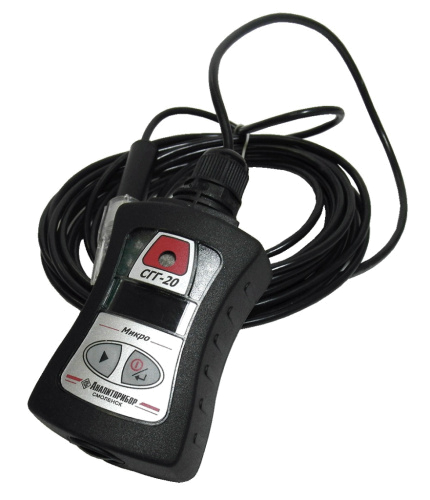

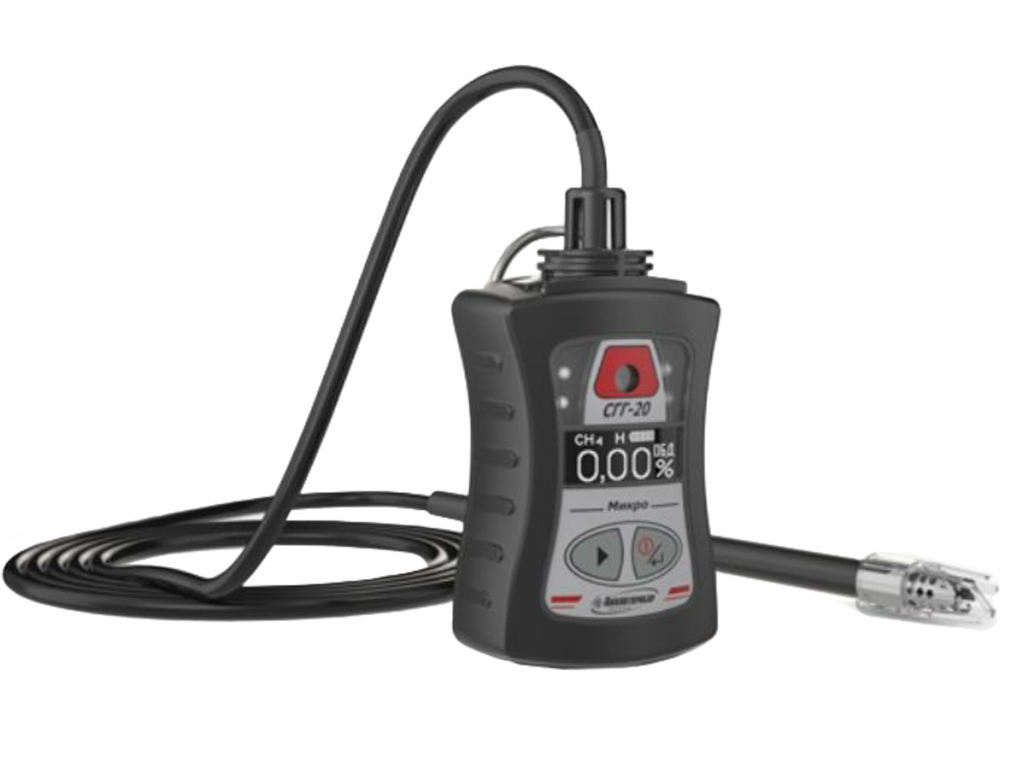

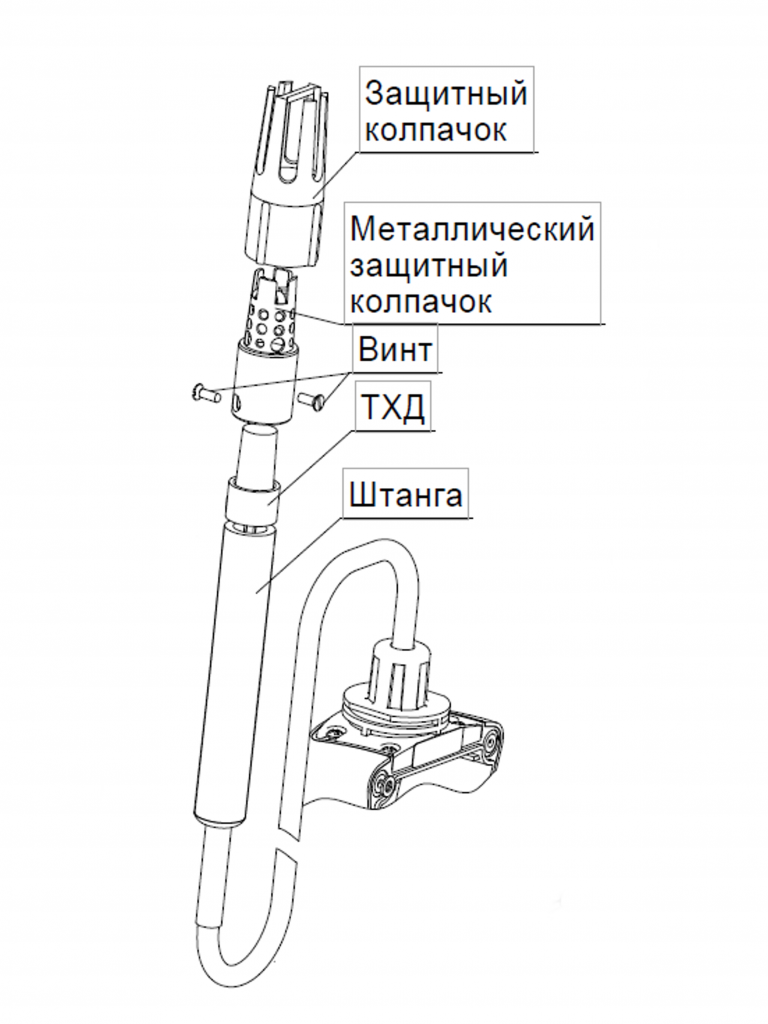

| СГГ-20Микро-02-Л | метан (СН4) | выносной |
горючие газы и пары, см. перечень |
% НКПР |
от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-02М-Л | метан (СН4) | выносной | метан (СН4) | об. доля, % |
от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-03К-Л* | метан (СН4) | выносной |
горючие газы и пары, см. перечень |
% НКПР | 1,0 |
| СГГ-20Микро-02ГД-Л | гексан (С6Н14) | встроенный |
горючие газы и пары, см. перечень |
% НКПР | нет |
| СГГ-20Микро-В-Л | водород (Н2) | встроенный | водород (Н2) | об. доля, % | нет |
| СГГ-20Микро-01В-Л | водород (Н2) | выносной | водород (Н2) | об. доля, % | 1,5 |
| СГГ-20Микро-П-Л | пропан (С3Н8) | встроенный | пропан (С3Н8) | об. доля, % | нет |
| СГГ-20Микро-01П-Л | пропан (С3Н8) | выносной | пропан (С3Н8) | об. доля, % | 1,5 |
| Обозначение | Наименование | Количество | Примечание | ||||
| Сигнализатор горючих газов СГГ-20Микро | 1 шт. | Модификация согласно заказа | |||||
| Комплект ЗИП | 1 компл. | Согласно ИБЯЛ.413531.012ЗИ | |||||
| ИБЯЛ.413531.012ВЭ | Ведомость эксплуатационных документов | 1 экз. | |||||
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413531.012ВЭ | |||||
| Обозначение | Наименование | Количество | ||||
| ИБЯЛ.413955.012 |
Устройство зарядное в упаковке |
1 шт. | ||||
| ИБЯЛ.413955.013 |
Кабель USB в упаковке |
1 шт. | ||||
| ИБЯЛ.301121.010 |
Колпачок поверочный (для сигнализаторов с блоком датчика) |
1 шт. | ||||
| ИБЯЛ.301121.015 |
Колпачок поверочный (для сигнализаторов со встроенным датчиком) |
1 шт. | ||||
| ИБЯЛ.301547.001-03 | Ремень (для СГГ-20Микро-03К) | 1 шт. | ||||
| ИБЯЛ.301569.003-01 | Приспособление для газовых баллонов (для СГГ-20Микро-03К) | 1 шт. | ||||
|
Ключ шестигранный изогнутый 2 мм с винтом ISO 7380-2 М3х4-А2 (2 шт.) |
1 шт. | |||||
|
Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 |
2,0 м | |||||
| Обозначение | Наименование | |||||
| Проверка и корректировка показаний | ||||||
| ИБЯЛ.061656.010-34 |
Баллон с ГСО-ПГС (2,11 % об. д. СН4 – воздух)![]() |
|||||
| ИБЯЛ.061656.010-40 | Баллон с ГСО-ПГС (1,7 % об. д. Н2 – воздух) | |||||
| ИБЯЛ.061656.010-48 | Баллон с ГСО-ПГС (0,68 % об. д. С3Н8 – воздух) | |||||
| ИБЯЛ.061656.010-52 | Баллон с ГСО-ПГС (0,475 % об. д. С6Н14 – воздух) | |||||
| ИБЯЛ.061656.010-61 | Баллон с воздухом сжатым кл.1 ГОСТ 17433 | |||||
| ИБЯЛ.306577.002 |
Вентиль точной регулировки![]() |
|||||
| ИБЯЛ.418622.003-01 |
Индикатор расхода![]() |
|||||
| Отбор пробы из труднодоступных мест | ||||||
| ИБЯЛ.302646.001 |
Мех резиновый - предназначен для принудительного отбора пробы.![]() |
|||||
| ИБЯЛ.306577.013 | Клапан | |||||
|
ТУ 2247-465-00208947- 2006 |
Трубка ПВХ 4х1,5 |
|||||
| ИБЯЛ.418311.033 |
Пробозаборник (зонд, длина 1000 мм) - предназначен для обеспечения отбора пробы из труднодоступных мест. |
|||||
| ИБЯЛ.418311.043 |
Газозаборник (с утяжелителем) - предназначен для отбора пробы из колодцов и шахт. Длина трубки ПВХ - 10м.![]() |
|||||
| ИБЯЛ.418311.050 |
Пробозаборник (с поплавком) - предназначен для отбора пробы из колодцев, а также других мест, где возможно присутствие воды.![]() |
|||||
| ИБЯЛ.418311.082 |
Пробозаборник М (длина 840 мм) - предназначен для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов. |
|||||
| Вывод архива результатов измерений из сигнализаторов в файл | ||||||
| ИБЯЛ.431212.017 | Носитель с программным обеспечением | |||||
| Замена узлов сигнализаторов, срок службы которых меньше срока службы сигнализаторов | ||||||
| ИБЯЛ.563511.014 |
Блок аккумуляторный |
|||||
| ИБЯЛ.413226.051 |
ТХД![]() |
|||||
|
ИБЯЛ.468157.016 (без вибросигнализации); ИБЯЛ.468157.016-01 (с вибросигнализацией) |
Модуль измерений и индикации (при заказе указывать полное наименование сигнализаторов) | |||||
