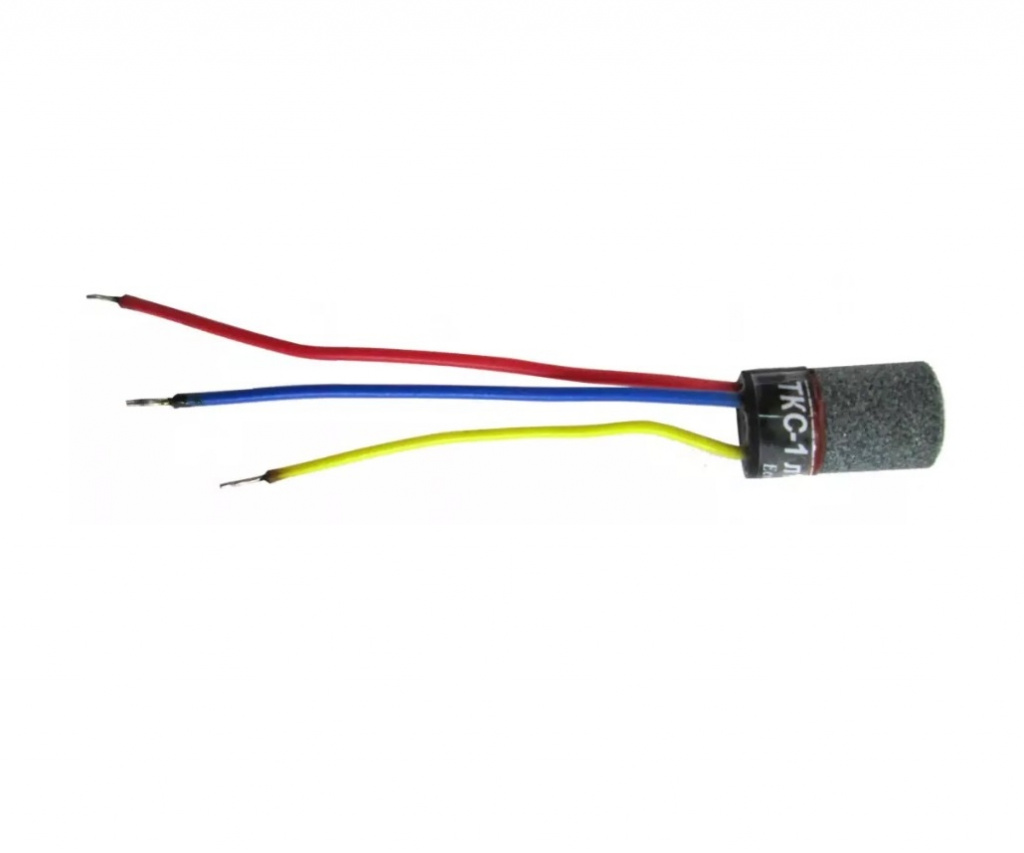

ТКС-10 термокаталитический сенсор на горючие газы Ех

Термокаталитический сенсор разработан и серийно изготавливается для применения, в качестве составного газочувствительного элемента, в переносных и стационарных газоанализаторах с целью измерения и контроля концентрации углеводородных газов: метана (СН₄), пропана (С₃Н₈), бутана (С₄Н₁₀) и их смесей в воздухе рабочей зоны. Сенсор применяется в приборах газового контроля в конструкции которых предусмотрен защитный элемент сенсора по ГОСТ 24032-80 и цепи питания которых искробезопасны по ГОСТ 22782.5-78.

ТКС-10 является первичным преобразователем концентрации с выдачей электрического сигнала, пропорционального объёмной доле углеводородных газов в анализируемой среде. Принцип действия сенсора - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения.

Специальный вид взрывозащиты «С» обеспечивается выполнением требований ГОСТ 22782.3-77. Завод-изготовитель гарантирует соответствие сенсора ТКС-10, требованиям конструкторской документации 6ПБ.129.028 при соблюдении потребителем условий транспортирования, эксплуатации и хранения. Гарантийный срок сенсора ТКС-10 в составе изделия – 12 месяцев со дня ввода в эксплуатацию.

Чертеж средств взрывозащиты сенсора ТКС-10

Электрическая схема и цветная маркировка выводов сенсора ТКС-10

Красный проводник – вывод измерительного чувствительного элемента;

Синий проводник – вывод компенсационного чувствительного элемента;

Желтый проводник – общий вывод.

Области применения:

— промышленные объекты нефтяной и газовой отрасли;
— химические производства;
— автомобильные заправочные станции (АЗС, АГЗС);
— покрасочные камеры, а также производства лакокрасочных материалов;
— животноводческие фермы;
— промышленные объекты энергетической отрасли;
— инженерные объекты ЖКХ и водоканалов.
