МИП-01 ИБЯЛ.413216.034 модуль измерительного преобразователя для бесшкального БПС сигнализатора СТМ-10

Модуль измерительного преобразователя разработан и серийно изготавливается для работы в составе сигнализатора СТМ-10 с целью преобразования полученного сигнала от выносного взрывозащищённого датчика и выдачи сигнала о превышении установленных пороговых значений концентрации взрывоопасного газа.

МИП-01 является составной частью блочно-модульной конструкции блока питания и сигнализации (БПС) прибора СТМ-10, и применяется в качестве запасной части, в модификации БПС без цифрового отсчётного устройства (бесшкальный), взамен вышедшей из строя.

Блочно-модульная конструкция БПС сигнализатора СТМ-10 включающая в себя МИП

1 - корпус; 2 - модуль преобразователя основного питания (МПОП); 3 - модуль измерительного преобразователя (МИП); 4 - группа лепестков; 5 - контрольные гнёзда; 6 - винт.

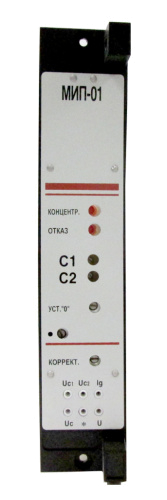

На передней панели МИП-01 расположены контрольные гнёзда, назначение которых следующее:
1) «*» - общий контакт, относительно которого производятся все измерения на контрольных гнёздах;
2) «Uc» - выход напряжения постоянного тока, пропорционального измеренному значению содержания определяемых компонентов (в % НКПР);
3) «U» - выход напряжения постоянного тока, пропорционального измеренному значению содержания определяемых компонентов без учёта температурной компенсации (используется для настройки при замене ТХД);
4) «Ig» - выход напряжения постоянного тока, пропорционального току ТХД;
5) «UС1» и «UС2» - выходы напряжения постоянного тока, пропорциональные установленным значениям ПОРОГ1 и ПОРОГ2 соответственно.

На переднюю панель МИП-01 также выведены индикаторы световой сигнализации «ОТКАЗ» и «КОНЦЕНТР.».

Гарантийный срок эксплуатации МИП-01 составляет 12 месяцев с момента отгрузки.

Области применения:

— промышленные объекты нефтяной и газовой отрасли;
— нефтяные танкеры, морские и речные суда;
— автомобильные заправочные станции (АЗС, АГЗС);
— покрасочные камеры, а также производства лакокрасочных материалов;
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— нефтебазы и другие хранилища взрывоопасных веществ.
