ПКГ-4 Н-К-М-Т переносной газоанализатор кислорода с сенсорным дисплеем

Газоанализатор кислорода ПКГ-4 Н-К-М-Т разработан для постоянного контроля концентрации кислорода в нейтральных газовых средах. Также это устройство обеспечивает непрерывное измерение процентного содержания (O₂) в газовых смесях.

Изготовитель гарантирует соответствие газоанализатора требованиям ТУ 4215-004-70203816-2015 при соблюдении потребителем условий эксплуатации, хранения и транспортирования. Гарантийный срок эксплуатации газоанализатора – 12 месяцев со дня продажи.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Устройство газоанализатора

Газоанализатор кислорода ПКГ-4 Н-К-М-Т помещен в металлический корпус, внутри которого находятся: электронная плата, источник питания, датчик кислорода и насос для протяжки пробы. На передней стороне прибора расположен сенсорный TFT-дисплей для управления. На боковой поверхности корпуса расположены: порт для подключения адаптера питания для зарядки аккумулятора и связи с компьютером, а также выход кабеля внешнего преобразователя.

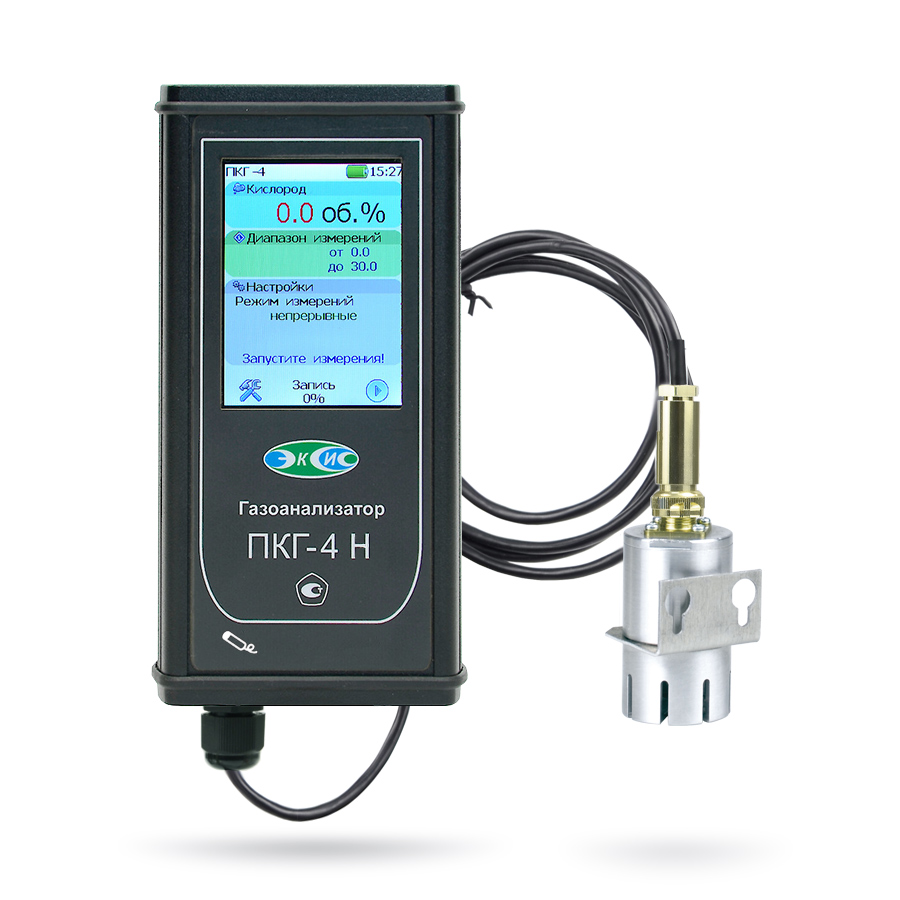

Внешний вид ПКГ-4

1 – разъем USB для зарядки и связи с компьютером;

2 – кнопка «общий сброс»;

3 – кнопка включения\выключения газоанализатора;

4 – дисплей с сенсорным управлением; 5 – кабельный вывод для подключения.

Принцип работы газоанализатора

Индикация измерений

В активном режиме работы газоанализатор обеспечивает забор пробы газа через датчика кислорода, расположенный снизу корпуса. Полученные данные анализируются внутренним датчиком кислорода, и в результате на экране отображается процентное содержание кислорода в анализируемом газе. В основе работы газоанализатора лежат электрохимические сенсоры, выполняющие функцию определения концентрации газов. Частота обновления данных от сенсоров составляет примерно одну секунду.

Регистрация измерений

Если требуется возможность регистрации данных газоанализатором, рекомендуется приобрести его вместе с компьютерным ПО. Результаты измерений сохраняются в энергонезависимой памяти устройства с заданным интервалом. Изменение этого интервала, а также получение и анализ зарегистрированных данных выполняются с помощью специальной программы.

Интерфейс связи

Инструмент анализа газов предоставляет возможность считывания актуальных результатов измерений, а также архивированных данных и корректировки параметров настройки, используя цифровое соединение. Взаимодействие газоанализатора с вычислительной техникой или другими управляющими устройствами осуществляется посредством USB-соединения. При подключении к ПК, газоанализатор распознается как USB-устройство.

Измерительный преобразователь

Конструкция

Датчики-преобразователи изготавливаются в металлических оболочках, внутри которых расположен электрохимический чувствительный элемент. Различия в моделях датчиков обусловлены их конструктивным исполнением:

модель ИПК-01, называемая "микрофон", предназначена для отбора пробы методом диффузии;

модель ИПК-02, представляющая собой проточную ячейку, используется для принудительной подачи исследуемого вещества.

Преобразователь ИПК-01

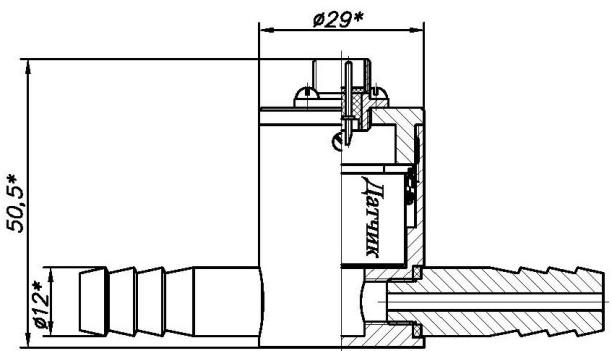

Преобразователь ИПК-02

Принцип работы

В датчике используется электрохимический элемент, который трансформирует концентрацию кислорода в электрический сигнал от 0 до 1В. Выходное напряжение прямо пропорционально давлению кислорода.

Особенности:

— Яркий 3-дюймовый TFT-дисплей с сенсорным управлением для визуализации данных.
— Регистрация полученных измерений и ведение статистики (минимум 885 сохранений).
— Оповещение звуковым сигналом для оперативного информирования.
— USB-порт для подключения и передачи данных.
— Удобный в использовании корпус.
— Внешний кислородный датчик.
— Срок службы 5 лет.
— Степень защиты IP54

Область применения:

Газоанализатор кислорода ПКГ-4 Н-К-М-Т находит свое применение в разнообразных производственных процессах в индустрии, энергетическом секторе, аграрном комплексе и иных промышленных сферах.

ПКГ-4 Н-К-М-Т – это больше, чем просто прибор для анализа газов; это верный помощник в деле непрерывного мониторинга воздушной среды. Его специализированный набор возможностей разработан для специалистов, которые считают безопасность своим главным приоритетом.

Закажите ПКГ-4 Н-К-М-Т в компании ООО "ГазПриборы" и получите гарантию надежной защиты и комфортных условий труда.
