Контроллируемые газы:
Аммиак (NH3)
Характеристики:
Назначение
Контроль отходящих (дымовых) газов / Технологический контроль
Тип прибора
Стационарный
Канальность
Многоканальный
Способ пробоотбора
Принудительный
Взрывозащита
Нет
Индикация
Светодиодная / Цифровая
Выходные сигналы
Реле / Цифровой / Аналоговый / Световая сигнализация / Звуковая сигнализация
Контроллируемые газы
Аммиак (NH3) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Оксид азота (NO) / Оксид углерода (CO) / Сероводород (H2S) / Хлор (Cl2) / Диоксид углерода (CO2) / Хлористый водород (HCl) / Сумма углеводородов (ΣСН)Показать все
Области применения
.jpg)
В корзину
Купить в 1 клик
Нашли дешевле
Под заказ
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Другие варианты товара
Наименование
Стоимость
Наличие
В корзину
АНКАТ-410-01 ИБЯЛ.413252.001 газоанализатор промышленных выбросов 2 канала ЭХЯ (цикл.режим работы), с поверкой
689 568 ₽ / шт
с НДС
АНКАТ-410-02 ИБЯЛ.413252.001-01 газоанализатор промышленных выбросов 3 канала ЭХЯ (цикл.режим работы), с поверкой
759 990 ₽ / шт
с НДС
АНКАТ-410-03 ИБЯЛ.413252.001-02 газоанализатор промышленных выбросов 4 канала ЭХЯ (цикл.режим работы), с поверкой
841 896 ₽ / шт
с НДС
АНКАТ-410-04 ИБЯЛ.413252.001-03 газоанализатор промышленных выбросов 5 каналов ЭХЯ (цикл.режим работы), с поверкой
893 310 ₽ / шт
с НДС
АНКАТ-410-05 ИБЯЛ.413252.001-04 газоанализатор промышленных выбросов 6 каналов ЭХЯ (цикл.режим работы), с поверкой
937 002 ₽ / шт
с НДС
АНКАТ-410-06 ИБЯЛ.413252.001-05 газоанализатор промышленных выбросов 2 канала ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы), с поверкой
820 644 ₽ / шт
с НДС
АНКАТ-410-07 ИБЯЛ.413252.001-06 газоанализатор промышленных выбросов 3 канала ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы), с поверкой
885 852 ₽ / шт
с НДС
АНКАТ-410-08 ИБЯЛ.413252.001-07 газоанализатор промышленных выбросов 4 канала ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы), с поверкой
963 600 ₽ / шт
с НДС
АНКАТ-410-09 ИБЯЛ.413252.001-08 газоанализатор промышленных выбросов 5 каналов ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы), с поверкой
1 008 546 ₽ / шт
с НДС
АНКАТ-410-10 ИБЯЛ.413252.001-09 газоанализатор промышленных выбросов 6 каналов ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы), с поверкой
1 093 620 ₽ / шт
с НДС
Показать ещёПоказать все предложения
Описание товара
Газоанализатор разработан и серийно изготавливается для круглосуточного контроля и измерения концентрации О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, а также вычисления NOx, коэффициента избытка воздуха α, СО2 в отходящих газах топливосжигающих установок и других технологических процессах промышленных предприятий с целью их технологического контроля и экологического мониторинга выбросов.

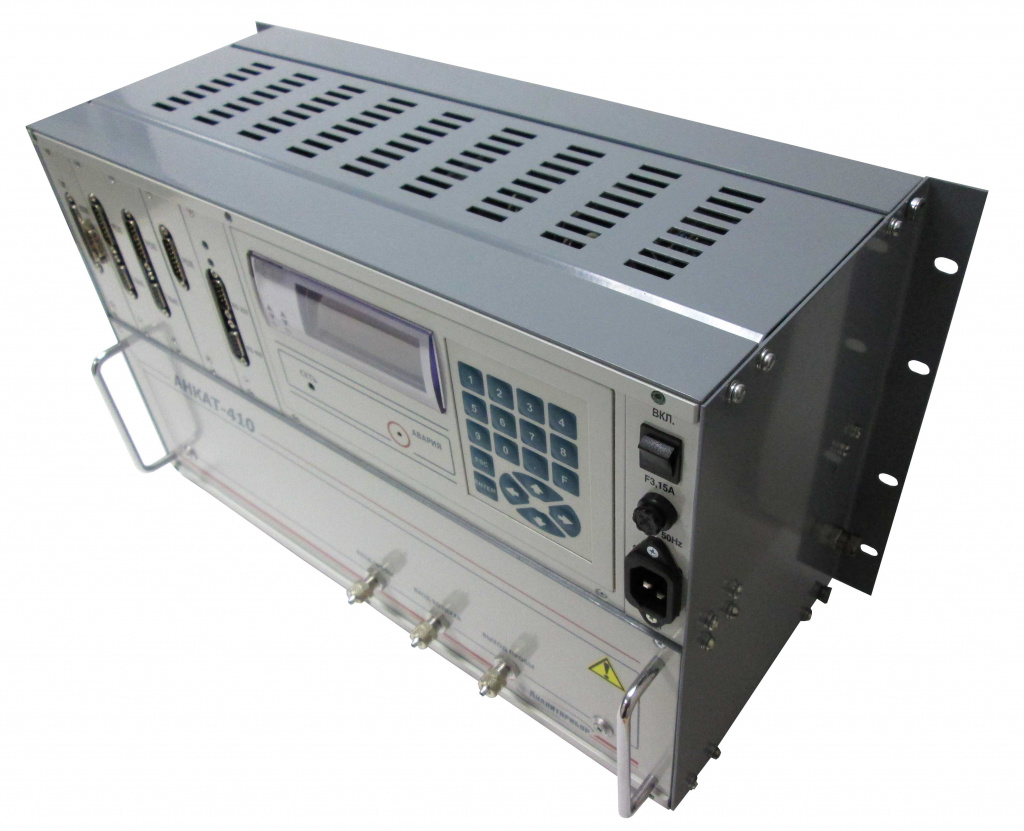

Газоанализатор представляет собой одноблочный стационарный многоканальный прибор непрерывного (или циклического) автоматического действия с электрохимическим (по каналам СО2, ΣСН - оптико-абсорбционным) методом измерения и принудительным (от внешнего побудителя расхода, либо за счет избыточного давления) отбором газовой пробы.
Выбор модификации газоанализатора определяется по необходимому количеству контролируемых электрохимическим методом компонентов и необходимости измерения СО2 (ИКД - инфракрасный датчик).
— методика контроля экологического мониторинга АНКАТ-410 согласована в ФГУП «НИИ Атмосфера»;
— оснащен энергонезависимой памятью с возможностью регистрации до 1000 измерений;
— оснащен цифровым дисплеем для отображения всех контролируемых параметров;
— оснащен функцией самотестирования;
— программируемая 2-х пороговая сигнализация по каждому каналу измерений;
— возможность выбора топлива и единиц измерений;
— изменение параметров с клавиатуры прибора или через цифровой канал связи RS-232 и RS-485;
— оснащён дискретным, аналоговым и цифровым каналом связи;
— возможность поставки со шкафом пробоподготовки ШПП-410;
— модификация АНКАТ-410-16 одобрена для экологических испытаний дизельных поездов и тепловозов на пунктах экологического контроля в соответствии СТ СС ФЖТ ЦТ 09-98 и СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России.
Газоанализатор представляет собой одноблочный стационарный многоканальный прибор непрерывного (или циклического) автоматического действия с электрохимическим (по каналам СО2, ΣСН - оптико-абсорбционным) методом измерения и принудительным (от внешнего побудителя расхода, либо за счет избыточного давления) отбором газовой пробы.
В зависимости от перечня контролируемых газов и вычисляемых параметров различают 16 модификаций газоанализатора
| Исполнение | Обозначение | Режим работы | Состав |
| АНКАТ-410-01 | ИБЯЛ.413252.001 | циклический | 2 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-02 | - 01 | циклический | 3 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-03 | - 02 | циклический | 4 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-04 | - 03 | циклический | 5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-05 | - 04 | циклический | 6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-06 | - 05 | циклический | 2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-07 | - 06 | циклический | 3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-08 | - 07 | циклический | 4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-09 | - 08 | циклический | 5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-10 | - 09 | циклический | 6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-11 | - 10 | непрерывный | 2 измерительных канала с ЭХЯ (дублированный набор), без ИКД |
| АНКАТ-410-12 | - 11 | непрерывный | 3 измерительных канала с ЭХЯ (дублированный набор), без ИКД |
| АНКАТ-410-13 | - 12 | непрерывный | 2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД |
| АНКАТ-410-14 | - 13 | непрерывный | 3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД |
| АНКАТ-410-15 | - 14 | непрерывный | 2 измерительных канала с ЭХЯ (дублированный набор) Cl2, HCl |
| АНКАТ-410-16 | - 15 | циклический |
3 измерительных канала с ЭХЯ: СО (0 – 0,5) %, объемная доля, NO (0 – 0,4) %, объемная доля, NO2 (0 – 0,014) %, объемная доля; измерительный канал с ИКД: ∑СН (0 – 0,05) %, объемная доля |
Для газоанализаторов с циклическим режимом работы продолжительность одного цикла измерений - от 20 до 120 мин.

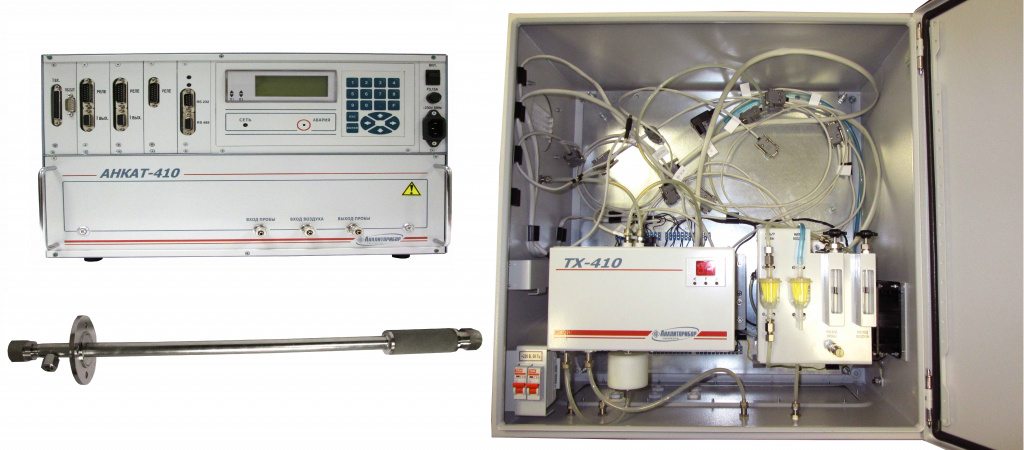

Для доставки газовой пробы к прибору и её подготовки дополнительно необходимо покупать:
|
1) монтажный шкаф пробоподготовки ШПП-410 (уличного исполнения или для установки в помещении); 2) утепленная или подогреваемая линия транспортирования пробы из фторопластовой трубки ⌀6х1, с ниппельным подсоединением к шкафу и пробоотборнику; 3) термостойкий пробоотборник (при измерении скорости потока может комплектоваться трубкой Пито) для отбора и предварительной фильтрации пробы с возможностью обратной продувки. |
|
Газоанализатор АНКАТ-410 внесён в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Гарантийный срок эксплуатации составляет 18 месяцев с момента отгрузки. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ИБЯЛ.413252.001 ТУ при соблюдении условий эксплуатации, хранения и транспортирования, указанных в руководстве по эксплуатации на прибор.
Достоинства газоанализатора:
— автоматический режим работы;
— методика контроля экологического мониторинга АНКАТ-410 согласована в ФГУП «НИИ Атмосфера»;
— оснащен энергонезависимой памятью с возможностью регистрации до 1000 измерений;
— оснащен цифровым дисплеем для отображения всех контролируемых параметров;
— оснащен функцией самотестирования;
— программируемая 2-х пороговая сигнализация по каждому каналу измерений;
— возможность выбора топлива и единиц измерений;
— изменение параметров с клавиатуры прибора или через цифровой канал связи RS-232 и RS-485;
— оснащён дискретным, аналоговым и цифровым каналом связи;
— возможность поставки со шкафом пробоподготовки ШПП-410;
— модификация АНКАТ-410-16 одобрена для экологических испытаний дизельных поездов и тепловозов на пунктах экологического контроля в соответствии СТ СС ФЖТ ЦТ 09-98 и СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России.
Области применения:
— нефтехимическая промышленность;
— энергетические объекты (ТЭЦ, ГРЭС);
— металлургические комбинаты;
— предприятия РЖД;
— стекольные заводы;
— на производствах стройматериалов.
— энергетические объекты (ТЭЦ, ГРЭС);
— металлургические комбинаты;
— предприятия РЖД;
— стекольные заводы;
— на производствах стройматериалов.
Технические характеристики
| Характеристики | Значения | Примечание |
| Режим работы | непрерывный или циклический | |
| Принцип измерения | электрохимический | по каналам СО2, ΣСН - оптико-абсорбционный |
| Способ забора пробы | принудительный | от внешнего побудителя расхода, либо за счет избыточного давления |
| Время прогрева, минут, не более | 60 | |
| Время работы газоанализатора без корректировки, мес., не менее | 6 | |
| Унифицированные выходные сигналы: | ||
| - токовый выход, мА | (0 – 5) или (4 – 20) | выбирается программно |
| - цифровой выход | RS-232 и RS-485 | протокол обмена MODBUS RTU |
| Релейный выход | 6 реле для срабатывания от сигнализации «Порог1», «Порог2» | выбирается программно, напряжение и ток коммутации реле – 220 В, 2,5 А |
| Температура окружающей среды, °С | от +5 до +45 | |
| Степень защиты газоанализатора по ГОСТ 14254-2015 | IP20 | |
| Напряжение питания, В | 220 | 50 Гц |
| Потребляемая мощность, В·А, не более | 40 | |
| Габаритные размеры, мм, не более | 485×215×285 | масса 15 кг |
| Средний срок службы, лет, не менее: | ||
| - для газоанализатора | 10 | |
| - для ЭХЯ | 3 | |
| Средняя наработка до отказа, ч., не менее | 15 000 | |
|
Средний срок службы, лет, не менее: - для газоанализатора - для ЭХЯ |
10 3 |
|
| Гарантийный срок эксплуатации газоанализатора | 18 месяцев | |
| Гарантийный срок эксплуатации ЭХЯ | 12 месяцев | |
| Межповерочный интервал | 12 месяцев |
Метрологические характеристики
| Измеряемый компонент | Диапазон измерений (показаний) | Единица младшего разряда индикации | Участок диапазона измерения, в котором нормируется погрешность | Пределы основной абсолютной погрешности |
| О2 | (0 – 21) % об. | 0,1% об. |
(0 – 5) % об. (5 – 21) % об. |
±0,2 % об. ±0,4 % об. |
| СО | (0 – 200) млн-1 | 1,0 млн-1 |
(0 – 20) млн-1 (20 – 200) млн-1 |
±5,0 млн-1 ±(5+0,06(Свх-20)) млн-1 |
| СО |
(0 – 2000) млн-1 ((0 – 4000) млн-1) |
1,0 млн-1 | (0 – 2000) млн-1 |
±10 млн-1 или ±5% (относительная)* |
| СО | (0 – 0,5) % об. | 0,001% об. | (0 – 0,5) % об. | ±5% (приведенная) |
| NO | (0 – 200) млн-1 | 1,0 млн-1 |
(0 – 50) млн-1 (50 – 200) млн-1 |
±5,0 млн-1 ±(5+0,1(Свх-50)) млн-1 |
| NO | (0 – 2000) млн-1 | 1,0 млн-1 |
(0 – 100) млн-1 (100 – 2000) млн-1 |
±10 млн-1 ±(10+0,1(Свх-100)) млн-1 |
| NO | (0 – 0,4) % об. | 0,001% об. | (0 – 0,4) % об. | ±10% (приведенная) |
| NO2 | (0 – 140) млн-1 | 1,0 млн-1 | (0 – 140) млн-1 | ±15% (приведенная) |
| SO2 | (0 – 200) млн-1 | 1,0 млн-1 |
(0 – 50) млн-1 (50 – 200) млн-1 |
±10 млн-1 ±(10+0,1(Свх-50)) млн-1 |
| SO2 | (0 – 3000) млн-1 | 10 млн-1 | (0 – 3000) млн-1 |
±20 млн-1 или ±10% (относительная)* |
| H2S |
(0 – 40) мг/м3 ((0 – 150) мг/м3) |
0,1 мг/м3 | (0 – 40) мг/м3 | ±2 мг/м3 или ±25%(относительная)* |
| HCl |
(5 – 30) мг/м3 ((0 – 150) мг/м3) |
0,1 мг/м3 | (5 – 30) мг/м3 | ±25% (относительная) |
| NH3 | (0 – 150) мг/м3 | 1 мг/м3 |
(0 – 20) мг/м3 (20 – 40) мг/м3 |
±5 мг/м3 ±(5+0,25(Свх-20)) мг/м3 |
| NH3 | (0 – 2000) мг/м3 | 10 мг/м3 | (0 – 2000) мг/м3 |
±50 мг/м3 или ±25% (относительная)* |
| Cl2 | (0 – 25) мг/м3 | 0,01 мг/м3 | (0 – 25) мг/м3 |
±0,25 мг/м3 или ±25% (относительная)* |
| СО2 | (0 – 30) % об. | 0,1 % об. | (0 – 30) % об. | ±5% (приведенная) |
| ΣCH | (0 – 0,05) % об. | 0,0001 % об. | (0 – 0,05) % об. | ±5% (приведенная) |
* - берется большее значение основной погрешности из двух вычисленных.
Свх - содержание определяемого компонента на входе газоанализатора.
Диапазон вычисляемых величин
| Канал вычисления | Диапазон | Примечание |
| СО2 | (0 – 25) % об. | при отсутствии в газоанализаторе измерительного канала СО2 |
| NOX |
(0 – 100) млн-1 (100 – 3000) млн-1 |
|
| коэффициент избытка воздуха α | 0,5 – 9,99 | |
| СО | (0 – 6,25) г/н·м3 | для газоанализатора АНКАТ-410-16 |
| NOX | (0 –0,29) г/н·м3 | для газоанализатора АНКАТ-410-16 |
| ΣСН | (0 – 0,98) г/н·м3 | для газоанализатора АНКАТ-410-16 |
Комплект поставки
| Обозначение | Наименование | Количество | Примечание |
| Газоанализатор АНКАТ-410 | 1 шт. | Согласно исполнению | |
| ИБЯЛ.413252.001 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413252.001 ВЭ | |
| Комплект ЗИП | 1 компл. | Согласно ИБЯЛ.413252.001 ЗИ |
По отдельному заказу поставляются:
- баллоны с ПГС;
- баллон с воздухом кл.1 ГОСТ 17433-80;
- индикатор расхода регулируемый ИБЯЛ.418621.002-04 (или аналогичный);
- побудитель расхода П3 АПИ5.883.070-04;
- вентиль ВТР ИБЯЛ.306577.002-03;
- датчики измерения абсолютного давления газа в газоходе, атмосферного давления,
дифференциального давления газа в газоходе, температуры газа в газоходе;
- выносной пульт контроля ИБЯЛ.422411.005ТУ (для АНКАТ-410-16);
- ЭХЯ взамен отработавших свой ресурс согласно исполнению газоанализатора;
- CD с программным обеспечением ИБЯЛ.431214.208 для работы с ПК.
