ИГМ-12М стационарный одноканальный взрывозащищенный газоанализатор

ИГМ-12М стационарный одноканальный взрывозащищенный газоанализатор

С поверкой

Для НПЗ

ИГМ-12М стационарный одноканальный взрывозащищенный газоанализатор

ИГМ-12М стационарный одноканальный взрывозащищенный газоанализатор фото 2

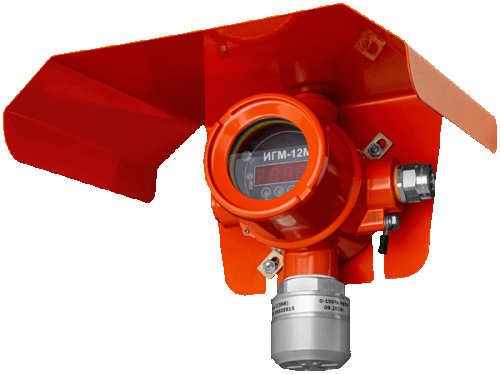

ИГМ-12М стационарный одноканальный взрывозащищенный газоанализатор фото 3

ИГМ-12М стационарный одноканальный взрывозащищенный газоанализатор фото 4

Отзывов: 0

Добавить отзыв

Артикул: 73

Характеристики:

Назначение

Контроль в воздухе рабочей зоны

Тип прибора

Стационарный

Канальность

Одноканальный

Способ пробоотбора

Диффузионный (Конвекционный)

Взрывозащита

Да

Индикация

Линейная (светодиодная) / Цифровая

Выходные сигналы

Реле / Цифровой / Аналоговый / Световая сигнализация / Звуковая сигнализация (опция)

Контролируемые газы

Аммиак (NH3) / Арсин (AsH3) / Ацетон (CH3COCH3) / Бензол (C6H6) / Бром (Br2) / Бутан (C4H10) / Винилхлорид (C2H3Cl) / Водород (H2) / Гексан (C6H14) / Гептан (C7H16) / Декан (C10H22) / Диоксид азота (NO2) / Диоксид серы (SO2) / Диоксид углерода (CO2) / Изобутан (и-C4H10) / Кислород (O2) / Метан (CH4) / Метанол (CH3OH) / Метилмеркаптан (CH3SH) / Метилтретбутиловый эфир (CH3СО(CH3)3) / Моносилан (SiH4) / Нонан (C9H20) / Озон (O3) / Оксид азота (NO) / Оксид углерода (CO) / Оксид этилена (C2H4O) / Пары бензина авиационного / Пары бензина автомобильного / Пары бензина неэтилированного / Пары бутанола (C4H9OH) / Пары бутилацетата (C6H12O2) / Пары дизельного топлива / Пары керосина / Пары нефтепродуктов / Пары октана (C8H18) / Пары пропанола-1 (C3H7OH) / Пары топлива для реактивных двигателей / Пары уайт-спирита / Пары этилацетата (C4H8O2) / ПДК СхНу (ФИД) / Пентан (C5H12) / Пропан (C3H8) / Пропилен (C3H6) / Сероводород (H2S) / Синильная кислота (HCN) / Стирол (С8Н8) / Сумма углеводородов (ΣСН) / Толуол (C6H5CH3) / Уксусная кислота (C2H4O2) / Фенол (C6H5OH) / Формальдегид (CH2O) / Фосген (СОCl2) / Фосфин (PH3) / Фтор (F2) / Фтороводород (HF) / Хлор (Cl2) / Хлористый водород (HCl) / Циклогексан (C6H12) / Циклопентан (C5H10) / Этан (C2H6) / Этанол (C2H5OH) / Этилбензол (C8H10) / Этилен (C2H4) / Этилмеркаптан (C2H5SH)Показать все

Области применения

Цена по запросу

Запросить цену

Купить в 1 клик

Нашли дешевле

Под заказ

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Стационарный одноканальный взрывозащищенный газоанализатор разработан и серийно изготавливается для автоматического круглосуточного контроля и измерения в воздухе рабочей зоны довзрывных концентраций (ДВК) взрывоопасных газов, предельно допустимых концентраций (ПДК) углеводородов, токсичных газов, водорода (H₂), кислорода (O₂) или углекислого газа (CO₂). За счет встроенного обогрева газочувствительного сенсора и высокой степени защиты от влаги и пыли газоанализатор может устанавливаться как в помещении так и на улице.

! Основным техническим отличием данной модели от ИГМ-11 является наличие возможности установки фотоионизационного сенсора для контроля ПДК углеводородов и замена термокаталитического сенсора на оптический для контроля ДВК горючих газов.

Конструктивно прибор выполнен в моноблочном корпусе, с видом взрывозащиты взрывонепроницаемая оболочка типа ”d” и искробезопасная электрическая цепь ”ia”, состоящим из двух узлов: 1) узел обработки - предназначен для подключения кабеля питания, формирования выходных сигналов, приема и обработки информации от внешних устройств, отображения измерительной информации; 2) узел установки сенсора - предназначен для размещения газочувствительного сенсора и обеспечения его искробезопасного подключения. Материал корпуса, на выбор Заказчика, представлен в двух вариантах: алюминий или нержавеющая сталь.

Конструкция газоанализатора

Конструкция газоанализатора ИГМ-12М

Газоанализатор оснащен цифровым дисплеем со световой сигнализацией (индикаторные светодиоды) и следующими выходными сигналами: дискретный (”сухие” контакты реле - 3 шт.), токовый (4 - 20 мА) и цифровой (RS-485 MODBUS и HART), что позволяет работать как в автономном режиме так и в составе автоматизированных систем безопасности.

Калибровка газоанализатора осуществляется только по одному газу из 122 видов и паров.

Забор газовой пробы осуществляется диффузионным методом. Принудительная подача пробы допускается с помощью адаптера ПГС входящего в комплект поставки.

В зависимости от контролируемого газа в приборе применяются следующие типы сенсоров:

оптический - для контроля ДВК взрывоопасных газов или углекислого газа (CO₂);
электрохимический - для контроля ПДК токсичных газов, кислорода (O₂) или ДВК водорода (H₂);
фотоионизационный - для контроля ПДК углеводородов.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

У исполнений с оптическим сенсором межповерочный интервал составляет - 3 года (36 месяцев).

Гарантийный срок прибора – 24 месяца с момента изготовления, но не более 18 месяцев с момента ввода в эксплуатацию. Гарантия на оптический сенсор – 24 месяца, но не более 18 месяцев с момента ввода в эксплуатацию, на электрохимический и фотоионизационный сенсор – 18 месяцев, но не более 12 месяцев с момента ввода в эксплуатацию. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий МРБП.413347.004ТУ при соблюдении потребителем условий эксплуатации, правил транспортирования и хранения.

Форма для заказа прибора:

ИГМ-12М-ХY, где

Х - тип корпуса на выбор Заказчика:
”1” - производства Limatherm (Польша): корпус XD-IL (материал: алюминий) либо XD-SIL (материал: нержавеющая сталь);
”3” - производства Вэлан (РФ): корпус ВАД-РСП-0-D (материал: алюминий);
Y - материал корпуса: ”А” - алюминий; ”С” - нержавеющая сталь.

Пример заказа:

а) ИГМ-12М-1С - газоанализатор ИГМ-12М в корпусе из нержавеющей стали типа ”1” (XD-SIL);
б) ИГМ-12М-3А - газоанализатор ИГМ-12М в алюминиевом корпусе типа ”3” (ВАД-РСП-0-D).

Достоинства газоанализатора:

— высокая точность измерений, абсолютная погрешность 3% НКПР для простых углеводородных газов;
— устойчивая работа прибора в суровых климатических условиях (возможность работы при температуре -60°С а также в условиях повышенной влажности (для исполнений с оптическим сенсором));
— наличие всех возможных выходных сигналов позволяющих работу как в автономном режиме так и в системе АСУ;
— совместимость работы с любыми видами контролеров (вторичное устройство);
— наличие контрастного светодиодного цифрового дисплея для отображения показаний измерений и индикаторных светодиодов для отображения состояния работы прибора;
— наличие встроенного обогрева газочувствительного сенсора (для исполнений с электрохимическим сенсором);
— простая настройка по месту установки прибора посредством магнитного интерфейса или HART-коммуникатора;
— удобство монтажа за счет съёмного клеммника.

Области применения:

— контроль взрывоопасных и токсичных газообразных веществ в воздухе рабочей зоны производственных помещений и объектов;
— нефтяные и газовые месторождения;
— НПЗ, нефтебазы, газоперекачивающие станции, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— экологические службы;
— золотодобывающие предприятия;
— зернохранилища (элеваторы);

— химическая и энергетическая промышленность;
— взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей IIA, IIB, IIC по ГОСТ Р МЭК 60079-20-1-2011.

Технические характеристики

Характеристики	Значения
Режим работы	непрерывный (круглосуточный)
Количество контролируемых газов	1
Способ пробоотбора	диффузионный
Режим работы	непрерывный (круглосуточный)
Индикация	- цифровая - световая
Рабочее положение в пространстве	произвольное
Маркировка взрывозащиты:
- с обогревом сенсора	1Ex d ia IIC T5 Gb X
- без обогрева сенсора	1Ex d ia IIC T6 Gb X
Типы устанавливаемых сенсоров:	- оптический - электрохимический - фотоионизационный
Уровень защиты корпуса от пыли и влаги	IP 68
Материал корпуса	алюминий / нержавеющая сталь
Настройка прибора	- с помощью магнитного ключа - RS-485 - HART
Напряжение питания	от 12 В до 32 В (постоянный ток)
Потребляемая мощность, не более:
- с обогревом сенсора	6 Вт
- без обогрева сенсора	1 Вт
Степень защиты человека от поражения электрическим током	класс III
Время прогрева:
- при температуре выше минус 20°С	не более 60 с
- при температуре ниже 20°С определяется скоростью нагрева газового сенсора до рабочей температуры	не менее 60 с
Выходные сигналы и их характеристики:
1) токовая петля:
- максимальное сопротивление нагрузки	500 Ом
- максимальное напряжение (пассивный режим)	48 В
2) RS-485:
- максимальное число приборов на линии	256 шт.
- максимальное напряжение (между линиями A и B, а также между сигнальными линиями и "землёй" интерфейса)	±12 В
3) HART:
- версия протокола	6 (с поддержкой предыдущих версий)
4) реле:
- максимальное коммутируемое напряжение постоянного тока	60 В
- максимальный коммутируемый постоянный ток	2 А
- максимальное коммутируемое напряжение переменного тока	250 В
- максимальный коммутируемый переменный ток	2 А
Условия эксплуатации:
- температура окружающей среды	от - 60 до +60 °C
- атмосферное давление	от 80 до 120 кПа
Влажность (без образования конденсата):
- с оптическим сенсором	от 0 до 100 %
- с электрохимическим сенсором	от 15 до 96 %
- с фотоионизационным датчиком (ФИД)	от 0 до 95 %
Вибрация в диапазоне частот:
- с полным смещением 1 мм	10 - 30 Гц
- с амплитудой ускорения 19,6 м/с² (2g)	31 - 150 Гц
Габаритные размеры (В×Ш×Д):
- в алюминиевом корпусе	188х145х110 мм
- в стальном корпусе (нержавейка)	203х141х137 мм
Масса:
- в алюминиевом корпусе	2,5 кг
- в стальном корпусе (нержавейка)	3,5 кг
Средняя наработка на отказ:
- с оптическим сенсором	100 000 часов
- с электрохимическим или фотоионизационными сенсором	30 000 часов
Средний срок службы газоанализатора	10 лет
Гарантия на газоанализатор	24 месяца
Межповерочный интервал:
- с оптическим сенсором	3 года
- с электрохимическим или фотоионизационными сенсором	1 год

Комплект поставки

Наименование	Количество, шт.
Газоанализатор ИГМ-12М	1
Паспорт	1
Методика поверки	1
Руководство по эксплуатации	1
Цифровой информационный носитель с ПО	1
Свидетельство о поверке	1
Упаковка	1

Дополнительные аксессуары для газоанализатора

Магнитный ключ*	Кожух защитный
Для настройки приборов в полевых условиях – установки нуля и градуировки.	Дополнительно предохраняет узел прибора с датчиком от ударов, механических повреждений, попадания крупных загрязнений на датчик.
Адаптер ПГС*	HART-переходник
Для настройки, проверки и поверки приборов с помощью поверочных газовых смесей.	Для подключения коммуникатор прямо во взрывоопасной зоне.

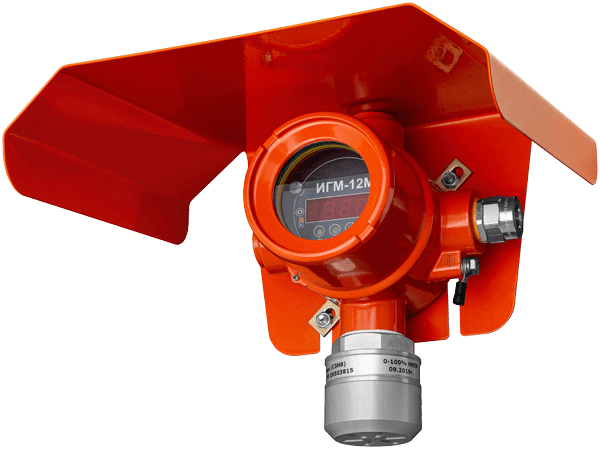

Кронштейн крепления на трубу	Козырёк
Максимальный диаметр трубы 38 мм.	Для защиты приборов, установленных вне помещений от атмосферных осадков, перегрева, а также для отсутствия бликов/засветки солнца при наличии индикации.
Взрывозащищённая заглушка*	Взрывозащищённый кабельный ввод*

Гидрофобный лавсан-фторопластовый фильтр	Противодождевая насадка
Для использования приборов в условиях повышенной влажности (пара). Эффективнее всего использовать в комплекте с противодождевой насадкой.	Предотвращает попадание капель и струй воды, а также загрязнений на узел с датчиком. Дополнительное средство от конденсации влаги в сочетании с лавсан-фторопластовым фильтром.
