СГГ10-Б стационарный одноканальный бытовой сигнализатор горючих газов

СГГ10-Б стационарный одноканальный бытовой сигнализатор горючих газов

С поверкой

Для ЖКХ

СГГ10-Б стационарный одноканальный бытовой сигнализатор горючих газов

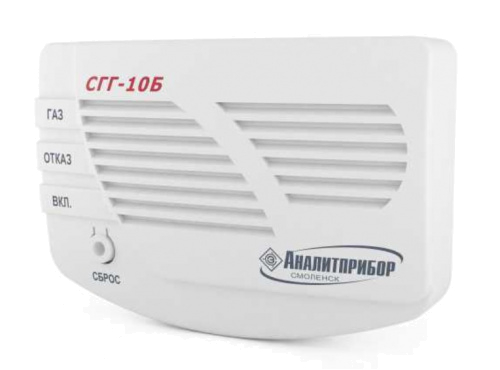

СГГ10-Б стационарный одноканальный бытовой сигнализатор горючих газов фото 2

Отзывов: 0

Добавить отзыв

Артикул: 432

Контроллируемые газы:

Метан (CH4)

Метан (CH4)

Характеристики:

Назначение

Контроль в бытовых помещениях

Тип прибора

Стационарный

Канальность

Одноканальный

Способ пробоотбора

Диффузионный (Конвекционный)

Взрывозащита

Нет

Индикация

Светодиодная

Выходные сигналы

Реле / Световая сигнализация / Звуковая сигнализация

Контроллируемые газы

Горючие газы (Ex) / Метан (CH4) / Пропан-Бутан

Области применения

от 8 142 ₽ / шт с НДС

В корзину

Купить в 1 клик

Нашли дешевле

Срок отгрузки до 5-10 рабочих дней

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Другие варианты товара

Наименование

Стоимость

Наличие

В корзину

СГГ10-Б ИБЯЛ.413216.047 Бытовой сигнализатор горючих газов, порог срабатывания сигнализации 10%(20%)НКПР (устанавливается потребителем), управляет импульсным клапаном dу 15,20,25,32 (40В)

8 142 ₽ / шт с НДС

Срок отгрузки до 5-10 рабочих дней

В корзину

СГГ10-Б-МР ИБЯЛ.413216.047-02 Бытовой сигнализатор горючих газов, порог срабатывания сигнализации 10%(20%)НКПР (устанавливается потребителем), управляет импульсным клапаном dу 15,20,25,32 (40В) и доп. электромеханическим реле, нагрузка не более 2,5А 220В

8 418 ₽ / шт с НДС

Срок отгрузки до 5-10 рабочих дней

В корзину

СГГ10-Б-ОР ИБЯЛ.413216.047-04 Бытовой сигнализатор горючих газов, порог срабатывания сигнализации 10%(20%)НКПР (устанавливается потребителем), управляет импульсным клапаном dу 15,20,25,32 (40В) и доп. оптоэлектронным реле, нагрузка не более 0,2 40В

8 418 ₽ / шт с НДС

Срок отгрузки до 5-10 рабочих дней

В корзину

Показать все предложения

Описание товара

Стационарный сигнализатор разработан и серийно изготавливается для круглосуточного контроля и измерения в воздухе помещений бытового назначения довзрывной концентрации горючих газов (СН: метана или пропан-бутановой смеси), а также выдачи световой и звуковой сигнализации о превышении установленных пороговых значений.

Сигнализатор представляет собой одноканальный прибор непрерывного автоматического действия с термохимическим методом измерения и диффузионным отбором газовой пробы.

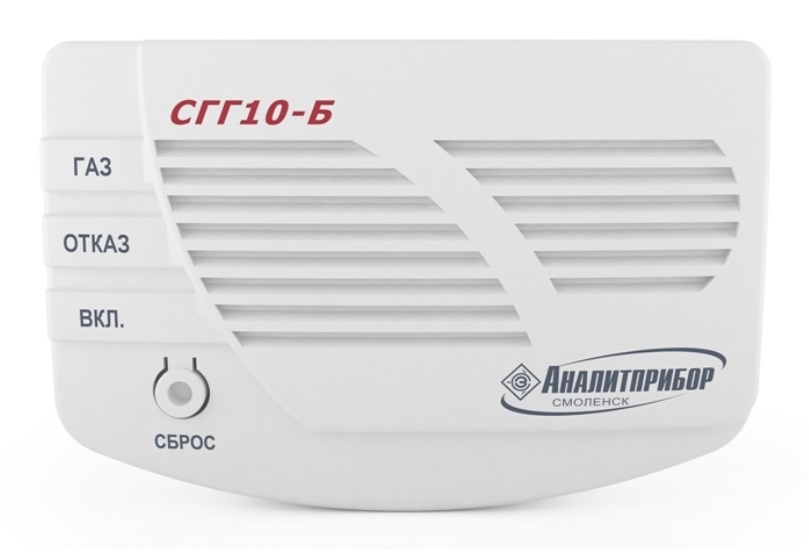

Конструктивно прибор выполнен в одноблочном корпусе из пластика белого цвета с встроенным термохимическим датчиком (ТХД) и трёмя светодиодными индикаторами отображающими режим работы прибора (1) индикатор зеленого цвета свечения - «ВКЛ»; 2) индикатор красного цвета свечения - «ГАЗ»; 3) индикатор желтого цвета свечения - «ОТКАЗ»).

Прибор работает совместно с электромагнитными клапанами КЭГ-9720 ИБЯЛ.685181.001. В случае превышения концентрации горючего газа сигнализатор СГГ10-Б передаёт сигнал на клапан для перекрытия газопровода.

Исполнения газосигнализаторов СГГ10-Б

Условное наименование сигнализаторов	Обозначение сигнализаторов	Варианты установки порогов сигнализации «ГАЗ»	Наличие «сухих» контактов	Наличие интерфейсов		Исполнительное устройство
Условное наименование сигнализаторов	Обозначение сигнализаторов	Варианты установки порогов сигнализации «ГАЗ»	Наличие «сухих» контактов	RS-485	радиоканал	Исполнительное устройство
СГГ10-Б	ИБЯЛ.413216.047	а) 1 порог: аварийный - 10 % НКПР; б) 1 порог: аварийный - 20 % НКПР; в) 2 порога: - предупредительный - 10 % НКПР, - аварийный - 20 % НКПР	-	-	-	К
СГГ10-Б-МР	ИБЯЛ.413216.047-02		МР	-	-
СГГ10-Б-ОР	ИБЯЛ.413216.047-04		ОР	-	-
СГГ10-Б-И	ИБЯЛ.413216.047-06		-	+	-
СГГ10-Б-РК	ИБЯЛ.413216.047-08		-	-	+
СГГ10-Б-М	ИБЯЛ.413216.047-10		-	-	-	М

Примечания:
- значение порогов выбирается потребителем (установкой перемычки на порте управления);
- МР - механическое реле;
- ОР - оптоэлектронное реле (контакты реле нормально разомкнутые);
- К - электромагнитный клапан с импульсным управлением;
- М - механизм отключения подачи газа с электроприводом постоянного тока.

Внимание! Модификации СГГ10-Б-И, СГГ10-Б-РК, СГГ10-Б-М - сняты с производства с 2023 года.

Согласно ТУ ГАЗ-86 сигнализатор СГГ10-Б устанавливают из расчета 1 шт. на площадь 100 м², но не менее одного на помещение. Изготовитель рекомендует монтировать прибор в вертикальном положении на стену, рядом с местом возможной утечки газа и на расстоянии 10-20 см от потолка. ! Запрещается устанавливать прибор вблизи источников тепла.

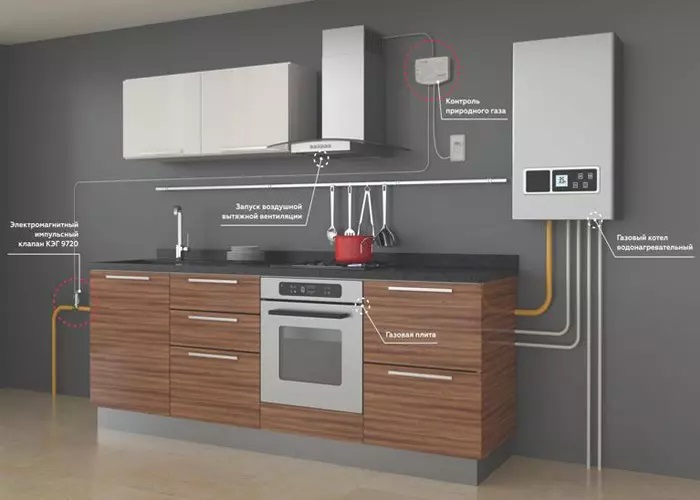

Пример установки бытового сигнализатора горючих газов СГГ10-Б

Возможный состав системы

Сигнализатор СГГ10-Б (6 различных модификаций)
Комплект монтажных проводов ИБЯЛ.413944.062 (провод 0, 75х2 - 5 метров, провод 0,5х2 - 2,5 метра)
Клапаны КЭГ 9720 ИБЯЛ.685181.001 (DN 15), - 01 (DN 20), -02 (DN 25) , -21 (DN 32)-40В

Сигнализатор СГГ10-Б внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации составляет 36 месяцев с момента изготовления. Завод-изготовитель гарантирует соответствие сигнализатора требованиям технических условий ИБЯЛ.413216.047 ТУ при соблюдении условий эксплуатации, хранения и транспортирования, указанных в руководстве по эксплуатации на прибор.

Достоинства сигнализатора:

— срок службы чувствительного элемента на горючие газы не менее 5 лет;
— соответствие прибора ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
— простой в установке и эксплуатации;
— оснащён дискретным выходом ("сухим" контактом реле);
— свето-звуковая сигнализация в случае превышения порогового значения;
— возможность самостоятельной установки порога срабатывания на горючий газ с помощью перемычки (джампер);
— рабочий температурный диапазон от -10 до +50 °C;
— наличие кнопки "сброс-тест" для тестирования прибора;
— автокалибровка нуля при включении или раз в 30 дней;
— коммутация внешних цепей с помощью клеммных соединений;
— возможность подвода питания "скрытой" подводкой;
— эстетичный дизайн корпуса прибора;
— малые габариты и вес.

Области применения:

— жилые и коммунально-бытовые помещения оснащенные газовым оборудованием (газовые баллоны, котлы и плиты);
— котельные оснащенные газогорелочными устройствами, работающими на природном (ГОСТ 5542+2014) или сжиженном (ГОСТ Р52087-2003) газах.

Технические характеристики

Характеристики	Значения	Примечание
Режим работы	непрерывный (круглосуточный)
Принцип работы	термохимический
Отбор пробы	диффузионный
Пороги срабатывания (по метану), % НКПР: 1 порог (аварийный / предупредительный) 2 порог (аварийный)	10 20	аварийная сигнализация «ГАЗ» блокирующая (отключается нажатием кнопки «СБРОС»)
Параметры оптореле	40 В; 0,2 А	нормально разомкнутое
Параметры механического реле	220В; 2,5А	нормально замкнутое
Основная абсолютная погрешность, % НКПР, не более	± 5
Степень защиты (по ГОСТ 14254)	IP 42
Напряжение питания, В	100 - 250	(50 ± 1) Гц
Потребляемая мощность, ВА	6
Диапазон температуры окружающей среды, °С	от -10 до + 50
Выход на клапан, В (напряжение импульсное)	40	КЭГ-9720 (нормально открытый, Ду=15; 20; 25; 32)
Время срабатывания сигнализации, с, не более	15
Габаритные размеры, мм, не более	144х96х42
Масса, кг, не более	0,2
Средний срок службы сигнализатора, лет	10	для датчика 5 лет
Межповерочный интервал	12 месяцев
Гарантийный срок эксплуатации	36 месяцев
Гарантийный срок эксплуатации ТХД	12 месяцев

Комплект поставки

Обозначение	Наименование	Количество	Примечание
	Сигнализатор горючих газов СГГ10-Б	1 шт.	Согласно исполнению
	Ведомость эксплуатационных документов	1 экз.	Согласно исполнению
	Комплект эксплуатационных документов	1 компл.	Согласно исполнению
	Комплект ЗИП	1 компл.	Согласно исполнению
Примечание – За отдельную плату возможно заказать: а) клапаны электромагнитные КЭГ 9720 ИБЯЛ.685181.001 ТУ-2003; б) комплект монтажных проводов ИБЯЛ.413944.062 (для подключения клапана электромагнитного КЭГ 9720 и сети переменного тока к сигнализатору); в) ТХД ИБЯЛ.413226.105 (для сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-OP и СГГ10-Б-М) или ИБЯЛ.413226.105-01 (для сигнализаторов СГГ10-Б-И и СГГ10-Б-РК) взамен выработавшего свой ресурс; г) баллоны с ГСО-ПГС; д) вентиль точной регулировки ВТР ИБЯЛ.306577.002; е) индикатор расхода ИБЯЛ.418622.003-05; ж) блок сбора и передачи информации БСП-РК ИБЯЛ.426479.052 для сигнализаторов СГГ10-Б-РК; з) диск CD-R с программным обеспечением для ПЭВМ ИБЯЛ.431214.330 (для сигнализаторов СГГ10-Б-И) и ИБЯЛ.431214.331 (для сигнализаторов СГГ10-Б-РК); и) колпачок поверочный ИБЯЛ.725313.008; к) устройство сигнальное ИБЯЛ.424168.002 для СГГ10-Б-ОР; л) механизм отключения подачи газа ИБЯЛ.303141.002 (взамен вышедшего из строя).
