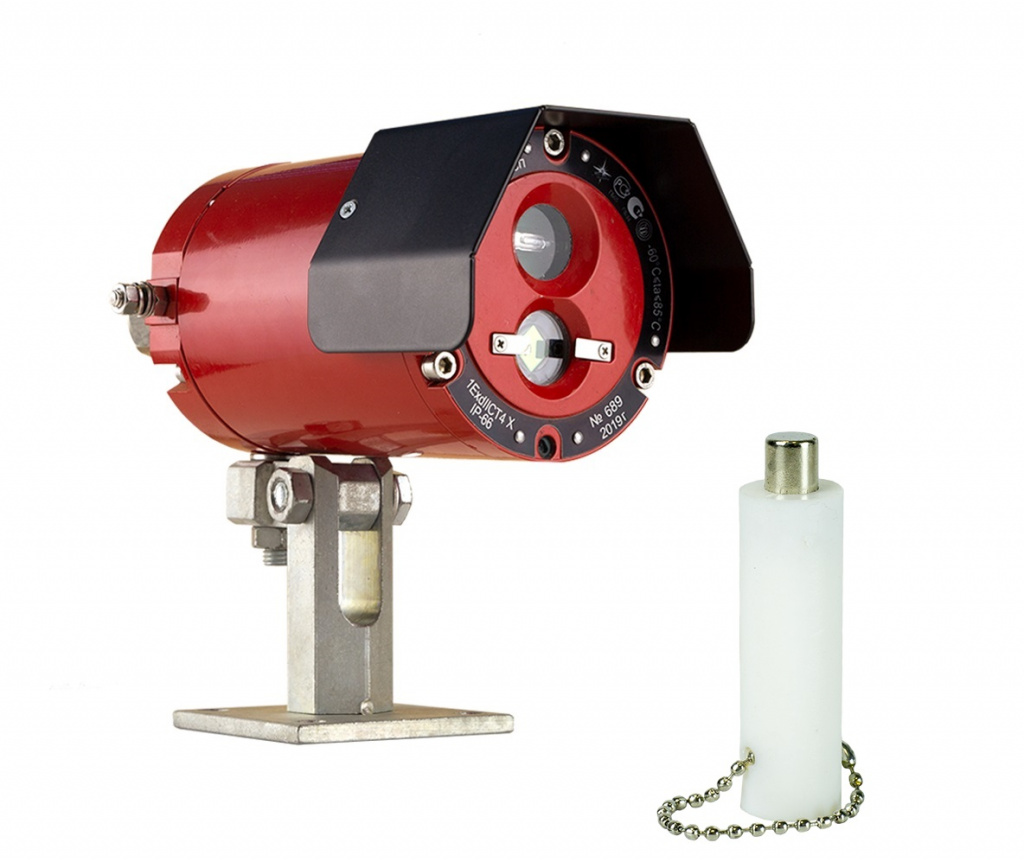

ИП 329/330-1-1 МСП извещатель пожарный пламени инфракрасный/ультрафиолетовый

Извещатель пламени разработан и серийно изготавливается для автоматического контроля пожарной безопасности и выявления электромагнитного излучения пламени горения или тлеющего очага (по ГОСТ Р 53325-2012) в видимой зоне действия, а также передачи предупредительного сигнала на приборы приёмно-контрольные охранно-пожарные. Извещатель стационарного типа работающий в непрерывном (круглосуточном) режиме.

! Функционально извещатель работает в многодиапазонный режиме, регистрируя электромагнитное излучение пламени в двух спектральных диапазонах – инфракрасном (ИК) и ультрафиолетовом (УФ).

В соответствии с классификацией по ГОСТ Р 53325-2012 извещатель относится:

Конструктивно извещатель выполнен в цилиндрическом взрывонепроницаемом корпусе из алюминия (или из нержавеющей стали - по заказу), в котором размещены чувствительные элементы преобразующие электромагнитное излучение пламени в электрический сигнал, электронные усилители и фильтры, цифро-аналоговые преобразователи, микропроцессоры, элементы индикации, оптические элементы проверки работоспособности каналов. Коммутация внешних цепей осуществляется посредством одного или двух (по заказу) отверстий в корпусе прибора предназначенных для взрывозащищенных кабельных вводов с резьбой М20х1,5.

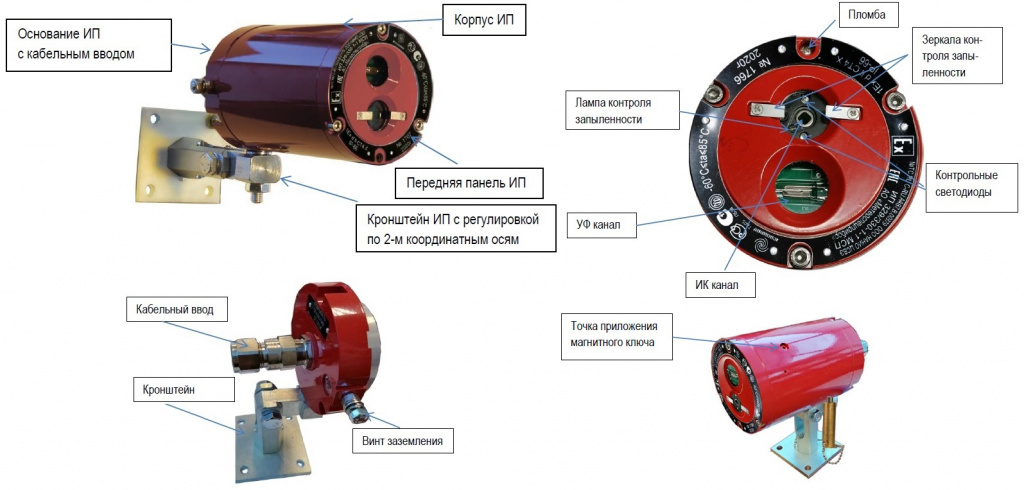

Конструкция извещателя

Чувствительные элементы и оптические фильтры выбраны так, чтобы обеспечивалась максимальная чувствительность извещателя к излучению, сопровождающему горение, при максимальном подавлении паразитных засветок от осветительных ламп, солнца, нагретых предметов. Для повышения надежности работы извещателя постоянно производится контроль запыленности защитного окна при помощи специальных оптических элементов.

В результате обработки сигналов принимается решение о формировании выходных сигналов:

• аналогового токового выхода 4..20 мА;
• цифрового выхода в стандарте RS-485 в протоколе Modbus RTU;
• замыкание/размыкание контактов реле «Пожар»;
• замыкание/размыкание контактов реле «Неисправность».

Передача данных с датчика по аналоговому и цифровому каналам возможна на расстояние до 1200 м при сечении жил кабеля S=0,5 мм² (и до 300 м при S=0,12 мм²).

Извещатель содержит систему внутреннего контроля работоспособности, позволяющую отказаться от применения внешних источников тестового излучения или открытого пламени для проверки работоспособности извещателя.

Состояние индикаторных светодиодов, реле и величины токового выходного сигнала

Логика работы реле при разных состояниях извещателя

Извещатель не внесён в реестр СИ (средств измерений) РФ и поставляется без первичной государственной поверки.

Гарантийный срок эксплуатации устанавливается 24 месяца с момента его изготовления. Завод-изготовитель гарантирует соответствие ИП 329-330-1-1 МСП требованиям технических условий КБРЕ.425248.001 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на извещатель.

Достоинства извещателя:

— большой угол обзора;
— наличие внутреннего тестового источника излучения позволяющего автоматически проверять работоспособность извещателя;
— мгновенное срабатывание при обнаружении пожара;
— высокая чувствительность и невосприимчивость к ложным срабатываниям;
— корпус во взрывозащищенном исполнении (взрывонепроницаемая оболочка);
— низкое энергопотребление прибора;
— обилие различных выходных сигналов (аналоговый 4-20 мА,  цифровой RS-485 (ModBus) и 2 реле «сухой контакт»: «Пожар», «Неисправность»);
— оснащен индикаторными светодиодами, отображающими текущий режим работы прибора;
— возможность использования как для работы в автономном режиме так и в составе автоматизированной системы контроля и управления;
— высокая степень защиты от влаги и пыли IP66 и антикоррозионная защита гарантирует стабильную работу с суровых условиях;
— наличие специальных источников и приемников света для автоматического непрерывного контроля состояния оптических каналов;
— высокая помехозащищенность;
— поворотный кронштейн для направления извещателя на предполагаемый источник возгорания;
— возможность блокировки выходного сигнала тревоги при проведении проверки с помощью магнитного браслета;
— возможность установки дополнительной защиты оптических окон посредством защитного козырька.

Области применения:

— объекты добычи, хранения и транспортировки нефти и газа;
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— нефтебазы и другие хранилища взрывоопасных веществ;
— нефтяные платформы;
— машиностроительные и судостроительные производства с большим количеством сварочных работ;
— в составе установок и комплексов противопожарной защиты и пожаротушения;
— взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
