ИПЭС-IR4000 извещатель пламени пожарный инфракрасный (ИП 330-3-1)

Извещатель пламени разработан и серийно изготавливается для автоматического контроля пожарной безопасности и выявления пламени горения углеводородов и иных горючих материалов в видимой зоне действия а также передачи предупредительного сигнала на приборы приёмно-контрольные охранно-пожарные (ППКП). Извещатель стационарного типа работающий в непрерывном (круглосуточном) режиме.

! ИПЭС-IR4000 является многодиапазонным извещателем, реагирующим на инфракрасное (ИК) излучение в трёх областях спектра.

Конструктивно извещатель выполнен в цилиндрическом взрывонепроницаемом корпусе из алюминия (или из нержавеющей стали - по заказу), в котором размещены чувствительные элементы, преобразующие электромагнитное излучение пламени в электрический сигнал, электронных усилителей и фильтров, цифро-аналоговых преобразователей, микропроцессора, элементов индикации, оптопар проверки работоспособности каналов. Коммутация внешних цепей осуществляется посредством отверстия в корпусе прибора предназначенного для взрывозащищенного кабельного ввода с резьбой М20 (или ¾ NPT - по заказу).

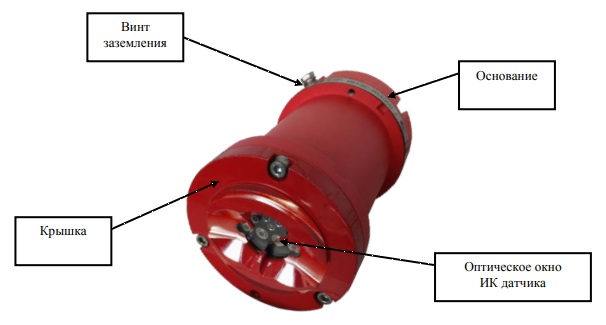

Конструкция извещателя

Отличительной особенностью ИПЭС-IR4000 является наличие внутреннего тестового источника излучения. Этот источник периодически раз в 20 - 30 минут запитывается импульсным напряжением, и излучение от него попадает на оптические чувствительные элементы. Если величина регистрируемых сигналов в этот момент превосходит заданное значение, то оптический тракт прибора считается работоспособным. Данная конструкция позволяет производить автоматическую сквозную проверку работоспособности ИПЭС-IR4000 и, таким образом, отпадает надобность в применении внешних источников тестового излучения или открытого пламени для проверки работоспособности.

Схема монтажа

необходимо помнить, что наибольшую чувствительность ИПЭС IR4000 имеет вдоль центральной оси, которая должна быть ориентирована на место возможного загорания. Извещатель всегда должен быть направлен вниз под углом, по крайней мере, 10 - 20 градусов.

Время отклика и диаграмма направленности

Извещатель не внесён в реестр СИ (средств измерений) РФ и поставляется без первичной государственной поверки.

Гарантийный срок эксплуатации устанавливается 18 месяцев со дня ввода ИПЭС-IR4000 в эксплуатацию, но не более 24 месяцев с момента его изготовления. Завод-изготовитель гарантирует соответствие ИПЭС-IR4000 требованиям ЖСКФ.425248.003 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на извещатель.

Достоинства извещателя:

— угол обзора 120°;
— наличие внутреннего тестового источника излучения позволяющего автоматически (один раз в 20 - 30 минут) проверять работоспособность извещателя;
— мгновенное срабатывание при обнаружении пожара;
— высокая чувствительность и невосприимчивость к ложным срабатываниям;
— корпус во взрывозащищенном исполнении (взрывонепроницаемая оболочка);
— низкое энергопотребление прибора;
— обилие различных выходных сигналов (аналоговый 4-20 мА,  цифровой HART и 2 реле «сухой контакт»: «Пожар», «Неисправность»);
— цифровой интерфейс RS-485 с протоколом ModBus RTU для передачи информации на ПК;
— оснащен индикаторными светодиодами, отображающими текущий режим работы прибора;
— возможность использования как для работы в автономном режиме так и в составе автоматизированной системы контроля и управления;
— высокая степень защиты от влаги и пыли IP66/68 и антикоррозионная защита гарантирует стабильную работу с суровых условиях;
— оснащен устройством обогрева оптики, для защиты от образования наледи и конденсата;
— возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
— устойчивость к радио и электромагнитным помехам;
— поворотный кронштейн для направления извещателя на предполагаемый источник возгорания;
— возможность передачи видеосигнала с помощью модуля видеонаблюдения МВЭС;
— возможность блокировки выходного сигнала тревоги при проведении проверки с помощью магнитного браслета;
— возможность установки дополнительной защиты оптического окна посредством защитного козырька.

Области применения:

— объекты добычи, хранения и транспортировки нефти и газа;
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— нефтебазы и другие хранилища взрывоопасных веществ;
— нефтяные платформы, нефтяные танкеры, суда и корабли ВМФ;
— машиностроительные и судостроительные производства с большим количеством сварочных работ;
— в составе установок и комплексов противопожарной защиты и пожаротушения;
— в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д., а также в подземных выработках шахт, рудников и их наземных строениях (электрооборудование подгрупп IIA, IIB, IIC температурных классов Т1– Т4 по ГОСТ IEC 60079-14-2011).
