СДП 01 анализатор пыли

Анализатор СДП 01 обеспечивает непрерывное определение оптической плотности и последующий расчет массовой концентрации взвешенных частиц (пыли). Устройство используется для контроля качества воздуха рабочих зон, вентиляционных каналов и горных выработок на промышленных и угольных объектах, в том числе для обеспечения соответствия нормам Положения об аэрогазовом контроле в угольных шахтах.
Функционирование анализатора СДП основано на измерении оптической плотности пылегазовой смеси по уровню ослабления светового потока, генерируемого полупроводниковым лазером. В соответствии с законом Бугера — Ламберта — Бера, показатель оптической плотности среды находится в прямой зависимости от концентрации пылевых частиц.
Прибор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой. Межповерочный интервал - 1 год (12 месяцев).

Устройство прибора:

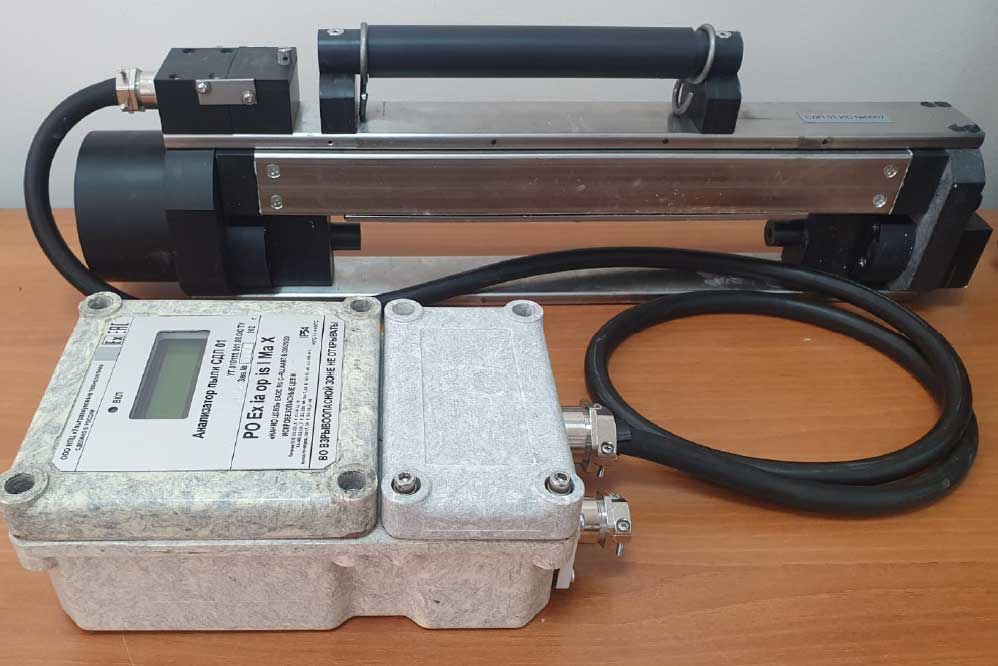

Внешний вид прибора СДП 01

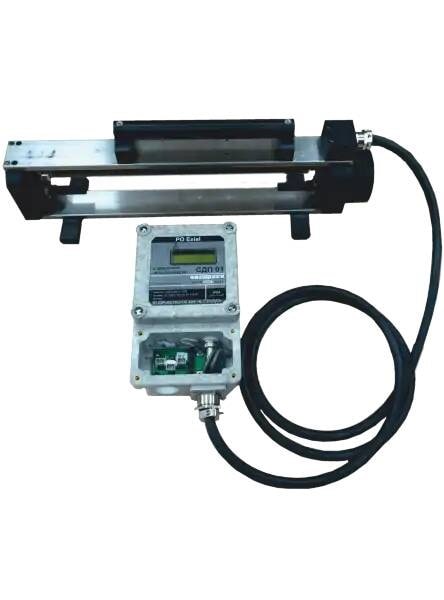

Измеритель состоит из двух основных узлов: электронного блока и измерительной секции, соединенных между собой соединительным кабелем длиной 2 метра. Кабель подключается к электронному блоку через разъем в коммутационном отделении.

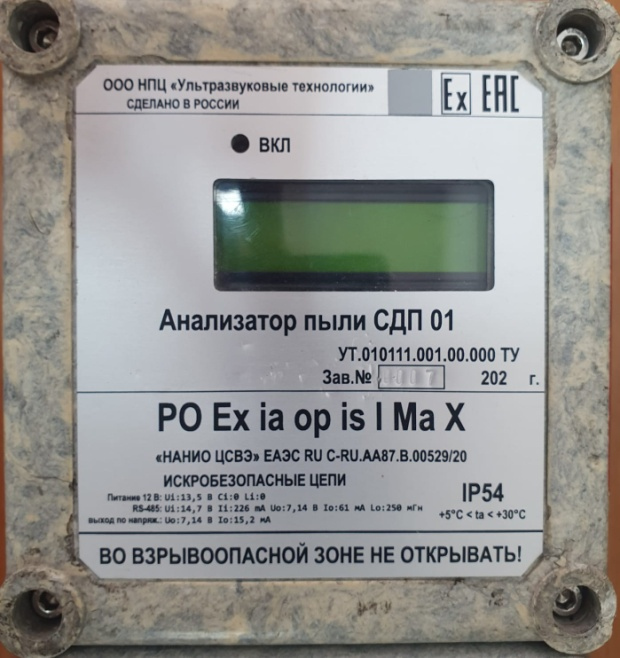

Электронный блок выполнен в корпусе из антистатического пластика, выполняющем роль защитной оболочки. Внутри корпус разделен на два герметичных отсека — аппаратный и коммутационный (отсек кабельных вводов). Доступ внутрь ограничен: крышки отсеков открываются только при помощи специального инструмента. На лицевой панели блока установлены жидкокристаллический дисплей и светодиодный индикатор состояния.
Коммутационный отсек содержит клеммные разъемы для подключения внешнего питания и вторичных приборов, интерфейсный разъем измерительной секции, а также клавиши настройки и конфигурирования параметров прибора.
Измерительная секция (чувствительный элемент) представляет собой оптический измерительный канал. Конструкция включает контрольный канал для установки нуля непосредственно в запыленной атмосфере, закрепленный на каретке с углом поворота 180 градусов. В центральной части секции предусмотрен узел крепления фильтродержателя, применяемый в процессе градуировки и периодической поверки измерителя.
Маркировка и интерфейсы: на корпусах обоих блоков закреплены таблички с заводской маркировкой. Для интеграции в системы автоматизации и передачи данных СДП оснащен аналоговым и релейным выходами, а также цифровым интерфейсом связи.

Достоинства:

—  Непрерывное измерение запыленности в реальном времени — безопасность объекта под полным контролем.
—  Взрывозащита РО Ex ia разрешает применение в самых сложных условиях угольных шахт.
—  Поддержка RS-485, токовых петель и релейных выходов для простой настройки АСУ ТП.
—  Точность без помех: функция усреднения данных исключает «скачки» в показаниях, обеспечивая стабильные результаты.
—  Встроенная защита лазерной оптики от пыли продлевает срок службы без частой очистки.
—  Прибор внесен в Госреестр СИ — результаты измерений принимаются всеми контролирующими органами.
—  Промышленный стандарт IP54.
—  Долговечность: рассчитан на 8 и более лет стабильной работы в стационарном режиме.

Область применения:

Прибор СДП 01 предназначен для эксплуатации на объектах угольной промышленности и предприятиях по добыче твердых полезных ископаемых, включая взрывоопасные зоны шахт и наземных сооружений. Устройство может применяться в местах с риском образования метановоздушных и пылевоздушных смесей, а также на участках, склонных к внезапным выбросам газа и пыли.
Выбирая прибор СДП 01 от ООО "ГазПриборы", вы инвестируете в надёжную защиту и оптимальные условия труда для вашего персонала.
