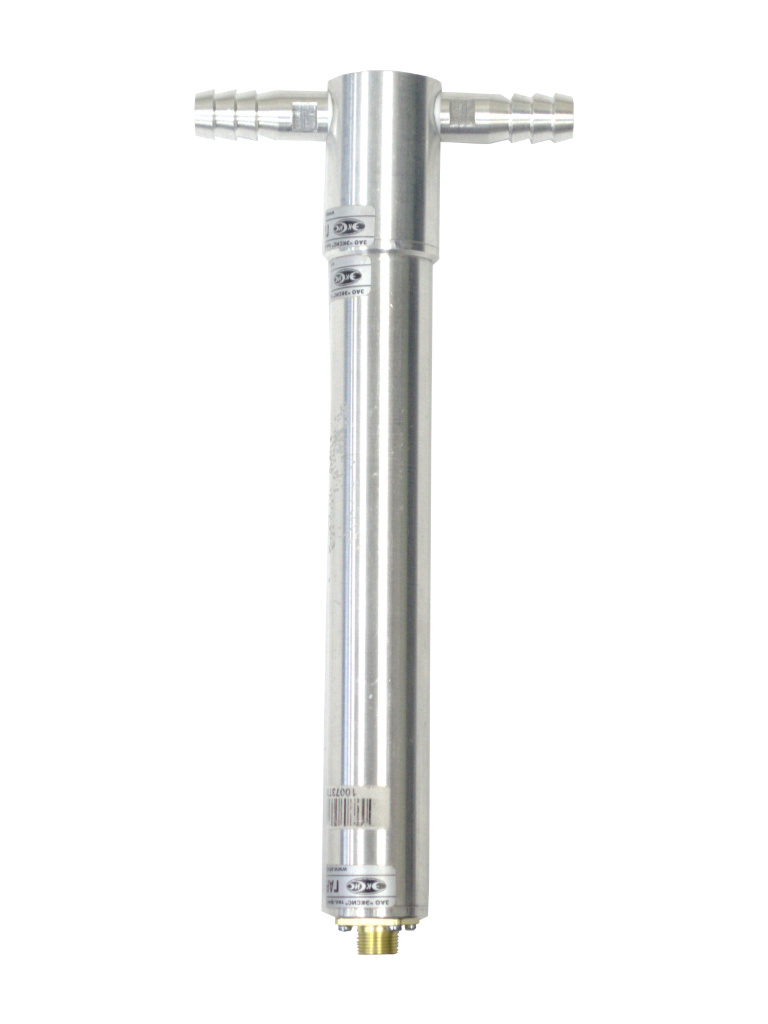

ИПК-04 измерительный преобразователь концентрации кислорода с проточной камерой

ИПК-04 измерительный преобразователь концентрации кислорода с проточной камерой

Отзывов: 0

Добавить отзыв

Артикул: 824

Характеристики:

Назначение

Технологический контроль

Тип прибора

Стационарный

Канальность

Одноканальный

Способ пробоотбора

Принудительный

Взрывозащита

Нет

Индикация

Нет

Выходные сигналы

Аналоговый

Контролируемые газы

Кислород (O2)

Области применения

от 32 330 ₽ / шт с НДС (22%)

В корзину

Купить в 1 клик

Нашли дешевле

Срок отгрузки до 25-35 рабочих дней

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Измерительный преобразователь ИПК-04, с проточной камерой, предназначен для непрерывного контроля концентрации кислорода в технологических цепочках производственных процессов. Используется как составная часть газоанализаторов ПКГ-4 /8-Т-К.

Продукция соответствует техническим требованиям, указанным в конструкторской документации ТФАП.413432.005, ТФАП.413432.006, и признана пригодной к использованию.

Производитель обеспечивает соответствие преобразователя заявленным техническим параметрам при условии соблюдения пользователем правил использования, хранения и перевозки изделия. Срок гарантии на прибор составляет 12 месяцев с момента приобретения.

Устройство и принцип работы

Измерительная камера помещена в корпус из нержавеющей стали, обладающей высокой сопротивляемостью к воздействию коррозии. Внутри этой камеры расположен датчик, который измеряет содержание кислорода. Передача информации от датчика обеспечивается с помощью герметичного соединения.

Основой корпуса измерительного преобразователя является дюралюминиевый сплав, в котором размещена плата с компонентами преобразователя.

Принцип действия:

Определение количества кислорода производится с использованием электрохимического датчика. Этот датчик генерирует сигнал в форме постоянного напряжения, значение которого прямо пропорционально изменениям концентрации кислорода в анализируемой среде.

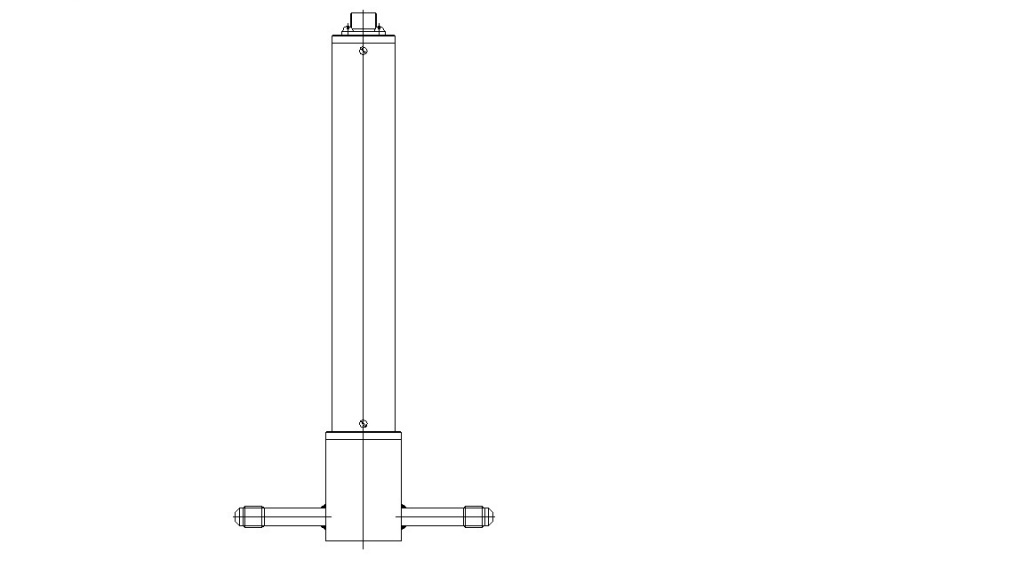

Измерительный преобразователь ИПК-04

Измерительный преобразователь концентрации ИПК-04

Область применения:

ИПК-04 находит применение в разнообразных сферах в промышленности, энергетике, медицине, ЖКХ и других сферах деятельности.

Технические характеристики

Наименование параметра, единица измерения	Значение параметра
Диапазон измерения концентрации кислорода, % об доли Вариант 1 Вариант 2	0...30 0...100
Абсолютная погрешность измерения концентрации кислорода при температуре 20 °C ,% об. доли Вариант 1 Вариант 2	±0,4 ±1
Постоянная времени установления показаний концентрации кислорода, сек, не более	30
Рекомендуемый расход газа, л/мин	0,1...0,3
Габаритные размеры для измерительных преобразователей, мм ИПК-04-М8 ИПК-04-М16	∅30х203,5х100(М8х1) ∅30х203,5х80(М16х1)
Масса измерительного преобразователя не более, кг	0,4
Питание преобразователя постоянным током напряжением, В	12
Потребляемая мощность, Вт, не более	1
Рабочие условия применения измерительного преобразователя - температура воздуха, °C - относительная влажность, % (без конденсации влаги) - атмосферное давление, кПа	- 20 ... + 50 10 ...95 84 ...106,7
Средний срок службы, лет, не менее	5
