Барьер искрозащиты БИ-2П

Отзывов: 0

Добавить отзыв

Артикул: 807

Характеристики:

Назначение

Обеспечение искрозащиты внешних электроцепей

Тип прибора

Стационарный

Взрывозащита

Да

Индикация

Нет

Области применения

от 13 884 ₽ / шт с НДС

В корзину

Купить в 1 клик

Нашли дешевле

Срок отгрузки до 20-30 рабочих дней

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Искробезопасный барьер БИ-2П разработан для обеспечения искрозащиты внешних электроцепей, подключаемых к измерительному блоку преобразователей, находящихся во взрывоопасной среде. Он представляет собой законченное устройство, соответствующее нормам ГОСТ Р 51330.10-99 (МЭК 60079-11-99), с искробезопасными цепями уровня "ib".

Маркировка взрывозащиты барьера – "[Exia]IIC", что подтверждает его соответствие техническим условиям ТУ 4215-002-70203816-06. Конструктивно барьер выполнен в виде монолитного неразборного модуля, герметизированного компаундом и заключенного в пластиковый корпус.

На передней панели барьера, напротив обозначения "Прибор", находится 7-контактный разъем для соединения с измерительным блоком. С противоположной стороны расположен 4-контактный разъем, предназначенный для подключения барьера к преобразователю.

Искробезопасный барьер БИ-2П используется вместе с прибором МАГ-6 С-1 стационарный многокомпонентный газоанализатор

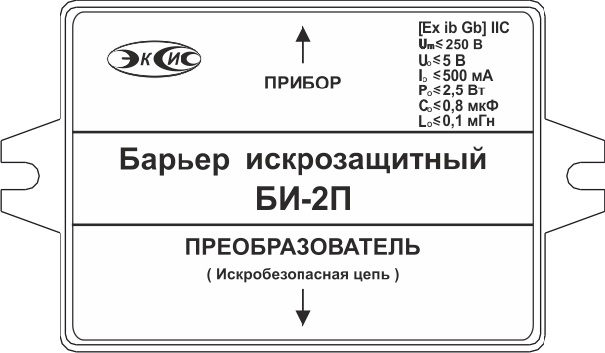

Барьер_искрозащиты БИ-2П

Внешний вид искрозащитного барьера БИ-2П

Цоколевка_разъемов_барьера

Цоколевка разъемов барьера БИ-2П

В случае превышения допустимого напряжения в искробезопасных контурах (соединяющих измерительный блок и барьер), последний активирует встроенный предохранитель, что приводит к разрыву цепи и изоляции безопасной части от потенциально опасного напряжения.

Согласно пункту 9.2.3 стандарта ГОСТ Р 51330.10-99, барьер искрозащиты относится к категории не подлежащих восстановлению устройств и не предусматривает возможность ремонта.

Технические характеристики

Наименование параметра, единица измерения		Допустимое значение параметра
1	Напряжение питания барьера, В	9-12
2	Максимальное напряжение искробезопасной цепи (U_m),В	~250 (50 Гц)
3	Максимальное выходное напряжение цепи (U₀), В	5 В
4	Максимальный выходной ток цепи (I₀), мА,	500
5	Максимальная выходная мощность (P₀), Вт	3
6	Максимальное значение внешней емкости (С₀) искробезопасной цепи, мкФ	0,8
7	Максимальное значение внешней индуктивности (L₀) искробезопасной цепи, мГн	1,0
8	Электрическая прочность гальванической развязки, кВ	1,5
9	Габаритные размеры барьера, мм, не более (длина, ширина, высота)	90x65x22
10	Средний срок службы барьера	10 лет
11	Масса барьера, кг, не более	0,2
12	Рабочие условия применения барьера: - температура окружающего воздуха, ^оС - атмосферное давление, кПа (от 630 до 800 мм рт. ст.) - относительная влажность воздуха, % (без конденсации влаги)	от +5 до +45 от 84 до106,7 от 10 до 95
12		от +5 до +45 от 84 до106,7 от 10 до 95
13	Расстояние между крепежными винтами, мм	103

Комплект поставки

Наименование		Колиичество
1	Искрозащитный барьер БИ-2П ТФАП.436741.002	1 шт.
2	Паспорт на барьер БИ-2П ТФАП.436741.002 РЭ и ПС	1 экз.
