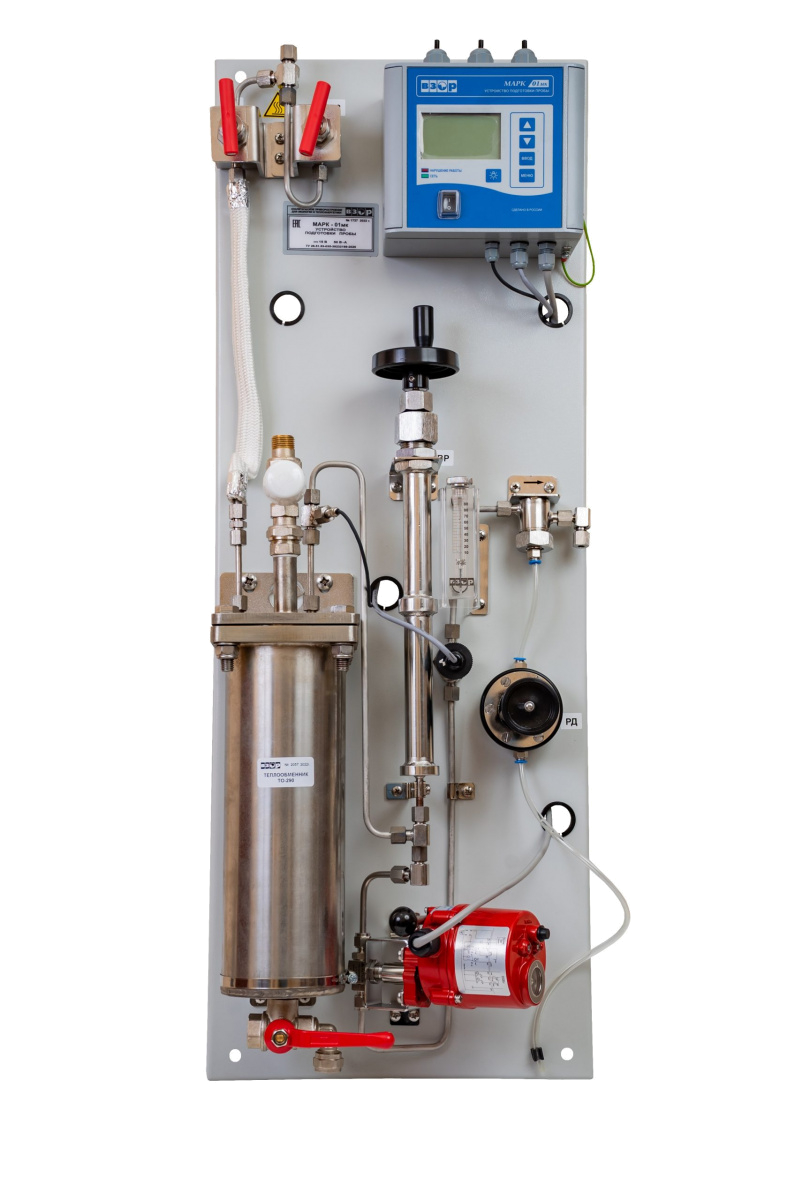

МАРК-01мк устройство подготовки пробы

Отзывов: 0

Добавить отзыв

Артикул: 977

Характеристики:

Тип прибора

Стационарный

Канальность

Одноканальный

Способ пробоотбора

Принудительный

Взрывозащита

Нет

Индикация

Цифровая

Выходные сигналы

Цифровой / Аналоговый

Области применения

Цена по запросу

Запросить цену

Купить в 1 клик

Нашли дешевле

Срок отгрузки до 60-65 рабочих дней

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Прямой отбор пробы из магистрали высокого давления и температуры — это экстремальные условия для любого аналитического прибора. Горячий пар или перегретая вода под давлением в 320 атмосфер способны вывести из строя самое надежное оборудование. МАРК-01мк — это не просто устройство, а «хирургическая» система, которая бережно и точно подготавливает пробу для последующего анализа, обеспечивая долгую и стабильную работу ваших pH-метров, кондуктометров и газоанализаторов.

Почему МАРК-01мк — критически важное звено вашей системы?

Это устройство — защитный барьер и одновременно гарант точности на энергетических объектах, где цена ошибки измеряется миллионами и безопасностью.

✅ Перерождение пробы: от 560°C до 50°C

Основная задача УПП — привести параметры пробы к «безопасным» значениям, пригодным для работы лабораторных приборов . Благодаря продуманной системе дросселирования и мощному разборному теплообменнику, устройство:

Снижает температуру пробы с фантастических 560°C до приемлемых 50°C.
Понижает давление с 32 МПа (320 кгс/см²) до стабильных 0,3 МПа.

Это позволяет подключать к УПП до четырех приборов химического контроля одновременно.

✅ Интеллектуальная защита: автоматическое перекрытие

Что, если система выйдет из строя или параметры резко изменятся? Устройство подготовит пробу и защитит приборы от «шока». Встроенная система безопасности:

Непрерывно контролирует температуру, давление и расход пробы.
Автоматически перекрывает подачу пробы (отсечной кран с электроприводом) при нарушении заданных пользователем уставок.

Это предотвращает поломку дорогостоящих анализаторов и обеспечивает безопасность персонала.

✅ Полный цикл подготовки и контроль

Устройство выполняет полный цикл «подготовки» вашего образца:

Охлаждение: снижает температуру до безопасного уровня.
Дросселирование: стабилизирует давление.
Фильтрация: очищает пробу от механических примесей.
Регулировка расхода: обеспечивает стабильный поток.

Индикация: Все параметры выводятся на индикаторы прямо на панели. Расход контролируется ротаметром. А при необходимости, вы можете заказать опцию с индикацией параметров охлаждающей воды.

✅ Удобство для эксплуатации и сервиса

Компактная панель (350x944 мм) из нержавеющей стали легко вписывается в стандартные щиты.
Одностороннее обслуживание: все узлы доступны спереди, что упрощает доступ и ремонт.
Вентиль продувки импульсной линии: для очистки системы и удаления воздуха.
Легкоочищаемый разборный теплообменник: упрощает регламентные работы.

Где применяется?

МАРК-01мк разработан для:

Атомных электростанций (АЭС): Подготовка проб для жесткого контроля водно-химического режима первого и второго контура.
Тепловых электростанций (ТЭС, ГРЭС): Контроль питательной воды, пара и конденсата.
Котельных и промышленных объектов: Подготовка проб для аппаратурного и ручного анализа.

МАРК-01мк — это инвестиция в надежность вашего анализа!

Без качественной пробоподготовки даже самый точный анализатор будет давать ошибки и часто выходить из строя. Устройство подготовки пробы МАРК-01мк — это залог того, что ваши приборы будут работать корректно, а вы получите точные результаты для управления технологическим процессом.

Закажите МАРК-01мк сегодня — обеспечьте идеальные условия для ваших анализаторов!

P.S. При заказе уточните модификацию и комплектацию, необходимую для ваших параметров пара/воды. Наши специалисты помогут подобрать оптимальную модель.

Технические характеристики

Характеристики	Значения
Давление пробы на входе в устройство, МПа, не более:
- исполнения 7/40, 7/250, 7/560	7
- исполнения 32/40, 32/250, 32/560	32
Температура пробы на входе в устройство, °C, не более:
- исполнения без теплообменника (7/40, 32/40)	40
- исполнения с одним ТО (7/250, 32/250)	250
- исполнения с основным и дополнительным теплообменником (7/560, 32/560)	560
Расход пробы через устройство, дм³/ч, не более	60
Параметры пробы на выходе из устройства:
- давление, МПа	от 0 до 0,3
- температура, °C, не более	50
- фильтрация, мкм	150
Параметры охлаждающей воды (для исполнений с теплообменником):
- давление на входе, МПа	от 0,3 до 1
- температура, °C:
- на входе, не более	35
- на выходе, не более	60
- расход охлаждающей воды, дм³/ч, не более	2100
Климатическое исполнение	УХЛ
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C	от +5 до +50
- относительная влажность окружающего воздуха при температуре 25 С и более низких температурах без конденсации влаги, %, не более	80
- источник постоянного тока ИП-01мк	от сети переменного тока напряжением 220 В при частоте (50 ± 1) Гц
- устройство подготовки пробы	от ИП-01мк с выходным напряжением (15 ± 1) В
Максимальная потребляемая мощность, В·А, не более	50
Время автоматического закрытия аварийного отсечного крана электроприводом, с, не более	10
Габаритные размеры, мм, не более:
- исполнения без теплообменника (7/40, 32/40)	350×944×230
- исполнения c теплообменником (7/250, 32/250, 7/560, 32/560)	350×944×230
- теплообменник ТО-290 (ТО)	130×558×172
- теплообменник ТО-145 (ТО доп.)	110×565×152
- источник питания ИП-01мк	118×158×100
Масса, кг, не более:
- исполнения без теплообменника (7/40, 32/40)	14
- исполнения c одним (основным) теплообменником (7/250, 32/250)	24
- исполнения c основным и дополнительным теплообменниками (7/560, 32/560)	31
- теплообменник ТО-290 (ТО)	9,5
- теплообменник ТО-145 (ТО доп.)	6,1
- источник питания ИП-01мк	0,7
Защищенность от воздействия окружающей среды:
- блок управления, электропривод	IP65
- источник питания	IP55
Сейсмостойкость	до 9 по шкале MSK-64
Средняя наработка на отказ, ч, не менее	20000
Среднее время восстановления работоспособности, ч, не более	2
Средний срок службы устройства, лет, не менее	10

Примечания:
1. Указанные параметры охлаждающей воды относятся к очищенной воде с рекомендуемыми параметрами:
- допускаемые размеры редких механических частиц, не более 0,7 мм;
- значение рН 6,7, не менее;
- содержание хлоридов 0,5 мг/л, не более;
- удельная электрическая проводимость (УЭП) (при +25 °С) 5мкСм/см, не более.
2. Если охлаждающая вода не отвечает рекомендуемым требованиям, то её входная температура не должна превышать 20 °С для предотвращения интенсивного образования накипи.
3. Рекомендуется использовать замкнутый контур циркуляции охлаждающей воды.

Модификации МАРК-01мк

Наименование	Исполнения	Параметры поступающей пробы
		температура, °C	давление, МПа
МАРК-01мк	7/40	до +40	до 7
	7/250	до +250
	7/560	до +560
	32/40	до +40	до 32
	32/250	до +250
	32/560	до +560

Комплект поставки

Наименование	Исполнение МАРК-01мк
Наименование	7/40	7/250	7/560	32/40	32/250	32/560
Блок управления МАРК-01мк (ВР59.01.000)	+	+	+	+	+	+
Источник питания ИП-01мк (ВР59.13.100)	+	+	+	+	+	+
Электропривод (ВР59.03.000)	+	+	+	+	+	+
Регулирующий вентиль низкого давления (ВР59.20.100)	+	+	+	-	-	-
Регулирующий вентиль высокого давления (ВР59.20.100-01)	-	-	-	+	+	+
Теплообменник основной (ВР59.10.100)	-	+	+	-	+	+
Теплообменник дополнительный (ВР59.14.100-01)	-	-	+	-	-	+
Ротаметр (ВР59.06.000)	+	+	+	+	+	+
Фильтр (ВР59.04.000)	+	+	+	+	+	+
Комплект монтажных частей (ВР59.13.000)	+	+	+	+	+	+
Комплект запасных частей (ВР59.14.000)	+	+	+	+	+	+
Комплект запасных частей к регулирующему вентилю (ВР59.20.150)	+	+	+	+	+	+
Комплект монтажных частей к теплообменнику (основному и дополнительному) (ВР59.10.150)	+	+	+	+	+	+
Комплект монтажных частей к дополнительному теплообменнику (ВР59.10.200)	-	+	+	-	+	+
Комплект запасных частей к теплообменнику (дополнительному) (ВР59.14.160)	-	-	*	-	-	*
Комплект инструмента и принадлежностей (ВР59.16.000)	+	+	+	+	+	+
