ДПС-7В сигнализатор прохождения средств очистки и диагностики

Сигнализатор разработан и серийно изготавливается для регистрации факта прохождения внутритрубного объекта (очистного устройства, разделителя, снаряда–дефектоскопа) по трубе нефте-газопровода. Прибор может работать в автономном режиме, а также в составе системы АСУ трубопроводного транспорта.

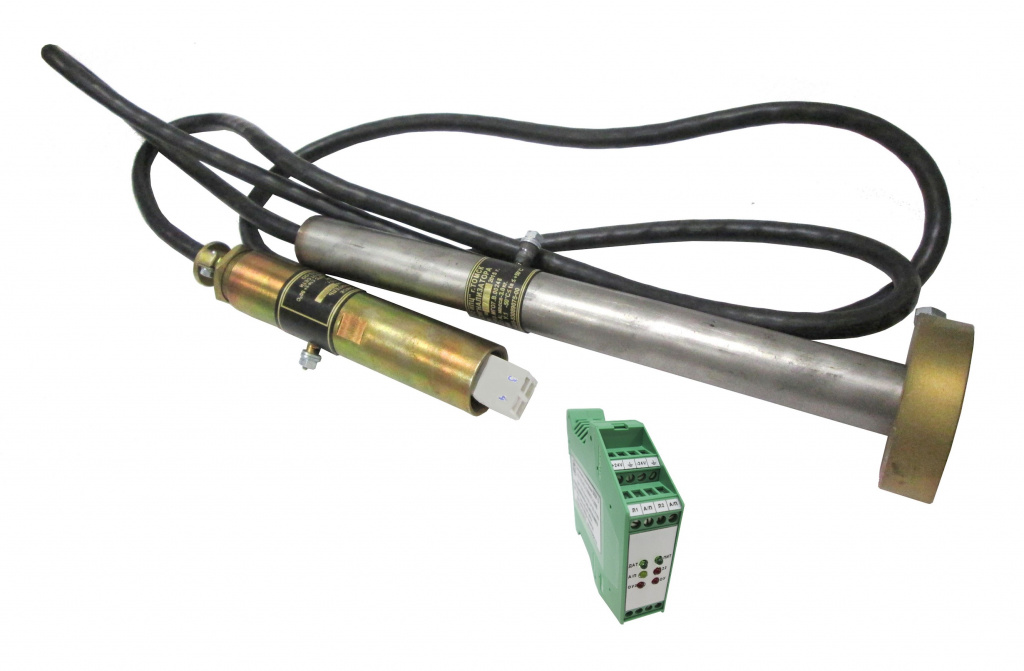

Конструктивно прибор состоит из:

• датчика фиксируещего прохождение внутритрубного объекта (ВТО);
• блока питания и регистрации (БПР-2/БПР-2Т) формирующего сигнал в линию АСУ.

Принцип работы сигнализатора основан на синхронном приёме и регистрации непрерывных ультразвуковых шумов и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении ВТО по трубопроводу в месте его прохождения. В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с БПР-2/БПР-2Т, а БПР-2/БПР-2Т формирует в линию АСУ ТП сигнал, фиксирующие факт прохождения ВТО. Одновременно датчик сигнализатора осуществляет приём и регистрацию переменного магнитного поля частотой 22±1 Гц, что даёт дополнительную возможность фиксировать прохождение ВТО, оснащенного излучателем переменного магнитного поля.

Конструктивно датчик сигнализатора ДПС-7В выпускается в нескольких исполнениях:

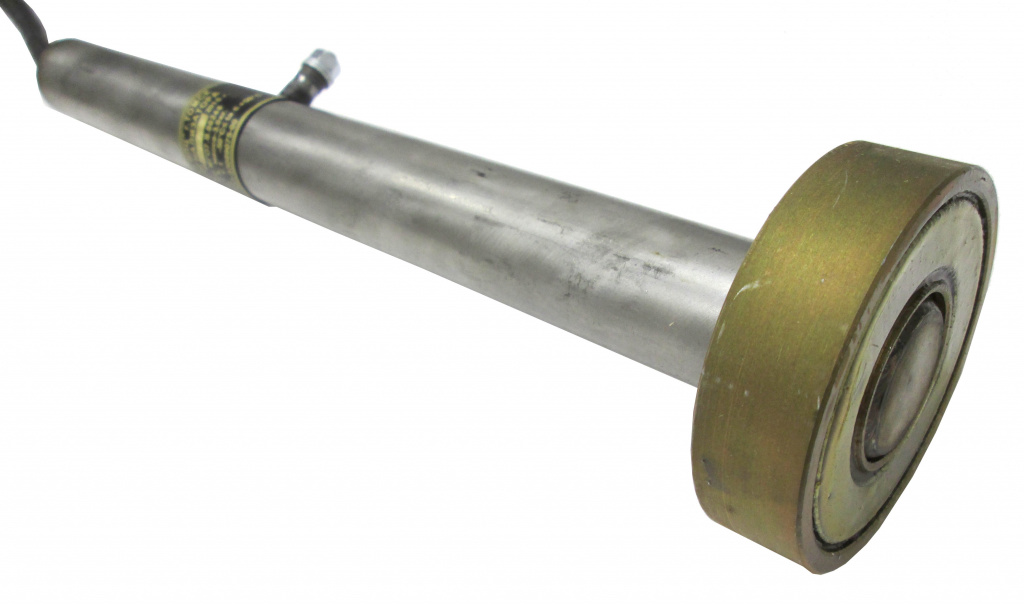

• датчик исполнения ИПЦЭ.418128.001, с постоянно присоединенным кабелем предназначен для монтажа непосредственно на тело трубы нефте-газопровода в коверах, колодцах на открытых участках трубопровода. На тело трубы монтируется вертикально и крепится с помощью магнитного прижима. Датчик имеет герметично вмонтированный в корпус бронированный кабель КВКбШв 4х1,5, или КВКбШвнг (А)-ХL 4х1,5, длиной 3 м, заканчивающийся клеммным соединителем КС-1 (ИПЦЭ 2.004.004). Датчик подключается к АСУ ТП посредством блока питания и регистрации БПР-2 (БПР-2Т). Подключение датчика к АСУ ТП возможно линейным кабелем, диаметром до 20 мм по внешней изоляции;
• датчик исполнения ИПЦЭ.418128.001Т, с постоянно присоединенным кабелем предназначен для монтажа непосредственно на тело трубы нефте-газопровода в коверах, колодцах, на открытых участках трубопровода. На тело трубы монтируется вертикально и крепится с помощью магнитного прижима. Датчик подключается к АСУ ТП посредством блока питания и регистрации БПР-2 (БПР-2Т) или интерфейса «Токовая петля 4-20мА». Подключение датчика к АСУ ТП возможно линейным кабелем, диаметром до 20 мм по внешней изоляции.
• датчик исполнения ИПЦЭ.418128.001-01, с клеммным отсеком предназначен для монтажа непосредственно на тело трубы нефте-газопровода с возможностью последующей засыпки грунтом. Монтируется на тело трубы горизонтально, вдоль оси трубопровода. Крепление датчика к телу трубы выполняется посредством 2х стальных хомутов-стяжек. Датчик подключается к АСУ ТП посредством блока питания и регистрации БПР-2 (БПР-2Т). Подключение датчика к АСУ ТП возможно линейным кабелем, диаметр которого не более 14 мм по внешней изоляции.
• датчик исполнения ИПЦЭ.418128.001-01Т, с клеммным отсеком предназначен для монтажа непосредственно на тело трубы нефте-газопровода с возможностью последующей засыпки грунтом. Монтируется на тело трубы горизонтально, вдоль оси трубопровода. Крепление датчика к телу трубы выполняется посредством 2х стальных хомутов-стяжек. Датчик подключается к АСУ ТП посредством интерфейса «Токовая петля 4-20мА». Подключение датчика к АСУ ТП возможно линейным кабелем, диаметр которого не более 14 мм по внешней изоляции.
• датчик исполнения ИПЦЭ.418128.001-02, с клеммным отсеком предназначен для монтажа непосредственно на тело трубы нефте-газопровода с возможностью последующей засыпки грунтом. Монтируется на тело трубы горизонтально, вдоль оси трубопровода. Крепление датчика к телу трубы выполняется посредством 2х стальных хомутов-стяжек. Датчик подключается к АСУ ТП посредством блока питания и регистрации БПР-2 или БПР-2Т. Датчик исполнения ИПЦЭ.418128.001-02 функционально аналогичен датчику исполнения ИПЦЭ.418128.001-01, но его корпус выполнен диаметром 38 мм, что позволяет проводить подключение датчика к АСУ ТП кабелем диаметром до 20 мм по внешней изоляции.
• датчик исполнения ИПЦЭ.418128.001-02Т, с клеммным отсеком предназначен для монтажа непосредственно на тело трубы нефте-газопровода с возможностью последующей засыпки грунтом. Монтируется на тело трубы горизонтально, вдоль оси трубопровода. Крепление датчика к телу трубы выполняется посредством 2х стальных хомутов-стяжек. Датчик, подключается к АСУ ТП посредством интерфейса «Токовая петля 4-20мА». Датчик исполнения ИПЦЭ.418128.001-02Т функционально аналогичен датчику исполнения ИПЦЭ.418128.001-01Т, но его корпус выполнен диаметром 38 мм, что позволяет проводить подключение датчика к АСУ ТП кабелем диаметром до 20 мм по внешней изоляции.

Сигнализатор ДПС-7В не внесён в реестр СИ (средств измерений) РФ и поставляется без первичной государственной поверки.

Гарантийный срок эксплуатации составляет 24 месяца с момента отгрузки Покупателю. Завод-изготовитель гарантирует соответствие ДПС-7В требованиям 3791-003-53089075-00 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на прибор.

Достоинства сигнализатора:

— корпус датчика во взрывозащищённом исполнении (взрывонепроницаемая оболочка);
— низкое энергопотребление прибора;
— не требует наличия какого-либо излучателя на внутритрубном объекте;
— имеет повышенную помехозащищенность по отношению к сигнализаторам, детектирующим внутритрубный объект только по акустическому шуму;
— наличие дискретного выхода и аналогового интерфейса для передачи информации на АСУ ТП;
— высокая степень защиты от влаги и пыли IP68 и антикоррозионная защита гарантирует стабильную работу с суровых условиях;
— низкая вероятность ложного срабатывания и пропуска ВТО;
— простой монтаж;
— обнаружение ВТО в широком скоростном диапазоне.

Области применения:

— объекты добычи и транспортировки нефти и газа;
— нефтяные, газовые и газоконденсатные промыслы;
— установки предварительной очистки и сжижения газа;
— береговые технологические комплексы.
