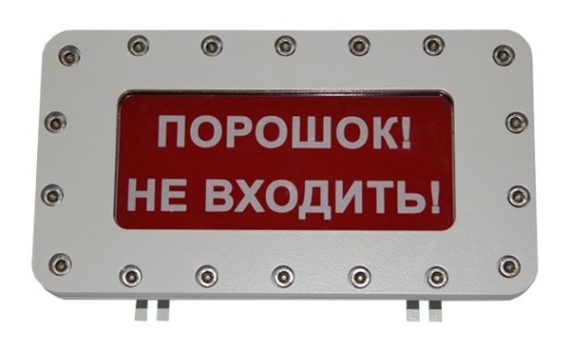

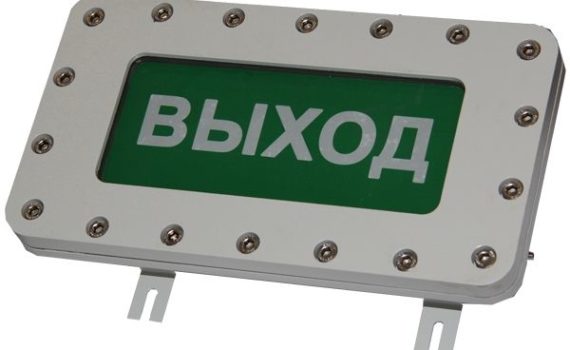

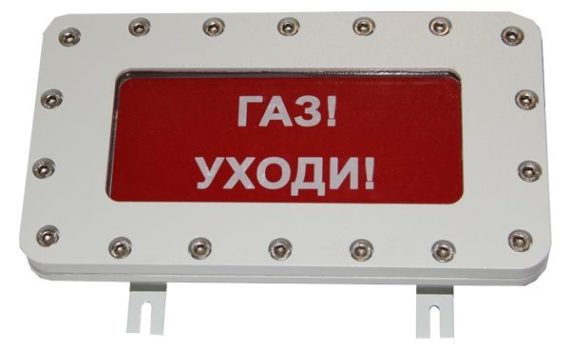

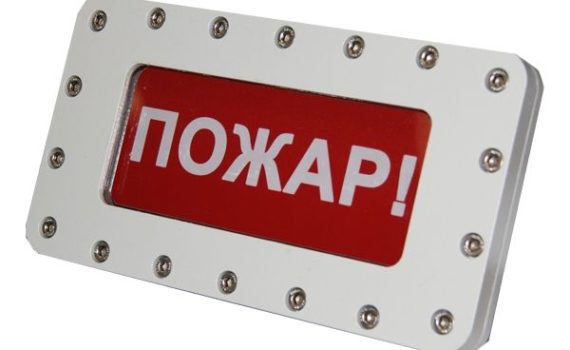

Светозвуковое взрывозащищенное табло "МИГ"

Табло «МИГ» разработано и серийно изготавливается для светового и звукового оповещения персонала предприятий в случае возникновения опасности для жизни людей, а также в качестве информационного указателя для оперативной эвакуации.

! Табло отвечает требованиям к техническим средствам пожарной автоматики по ГОСТ Р 53325-2012.

Соответственно может использоваться в системах контроля пожарно-охранной безопасности, в том числе ППКПЭС, а также в автоматической системе пожаротушения предприятий нефтяной и газовой промышленности, в шахтах и рудниках, а также на офшорных платформах и береговых комплексах переработки нефти и газа.

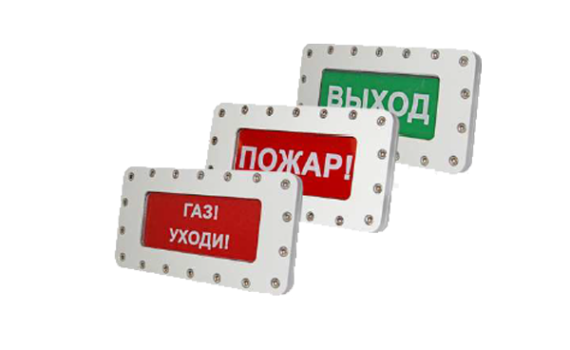

В зависимости от требований проекта, мест применения и установки данное табло может иметь любые обозначения на информационных панелях - буквенные или цифровые.

Примеры обозначения

Фон	Надписи и пиктограммы
Зелёный
Красный

Выходными сигналами Табло является светозвуковая информация:

• звуковая сигнализация обеспечивается звуковым пьезоилучателем;
• световая информация представляет собой подсвеченную, при помощи светодиодов, установленных на управляющей плате, надпись на Табло.

Конструктивно Табло «МИГ» состоит из корпуса и крышки, выполненных из алюминия или нержавеющей стали. Крышка Табло «МИГ» является неразборной и состоит из светопропускающего стекла и цветного светофильтра с текстовой или графической информацией. В корпусе Табло «МИГ» устанавливается плата управления, светодиоды и две клеммные колодки для подключения внешних устройств. Герметизация соединения между корпусом и крышкой обеспечивается при помощи резиновой прокладки.

Крышка и корпус соединяется при помощи 18 винтов. Самостоятельное раскручивание винтов, соединяющих крышку и корпус, предотвращается путем установки пружинных шайб. Герметизированный взрывонепроницаемый кабельный ввод позволяет ввести кабель с наружным диаметром от 8 до 14 мм. В Табло «МИГ» имеются два кабельных ввода для подключения кабелей с наружным диаметром от 8 до 14 мм, а также позволяющих последовательно производить его подключение в цепь пожарной сигнализации. Вместо штуцеров кабельного ввода может быть вставлена резьбовая заглушка М20х1,5.

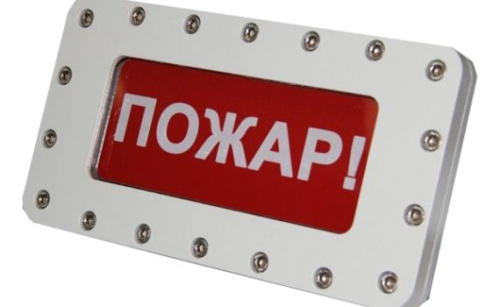

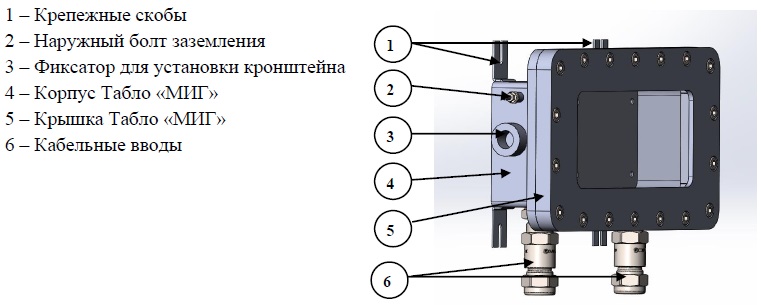

Конструкция Табло «МИГ»


Табло «МИГ» не внесено в реестр СИ (средств измерений) РФ и поставляется без первичной государственной поверки.

Гарантийный срок эксплуатации устанавливается 18 месяцев со дня ввода Табло «МИГ» в эксплуатацию, но не более 24 месяцев с момента его изготовления. Завод-изготовитель гарантирует соответствие Табло «МИГ» требованиям ЖСКФ.004.012.100 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на изделие.

Достоинства Табло «МИГ»:

— корпус во взрывозащищенном исполнении (взрывонепроницаемая оболочка) позволяющий установку в зонах категорий I, IIA и IIB;
— возможность последовательного подключения в цепь пожарной сигнализации;
— высокая степень защиты от влаги и пыли IР67;
— низкое энергопотребления за счет использования светодиодов;
— предназначен для работы в суровых условиях (от -60 до +85 °С);
— возможность исполнения с любой надписью и пиктограммами.

Области применения:

— объекты добычи, хранения и транспортировки нефти и газа;
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— нефтебазы и другие хранилища взрывоопасных веществ;
— нефтяные платформы, нефтяные танкеры, суда и корабли ВМФ;
— машиностроительные и судостроительные производства с большим количеством сварочных работ;
— в составе установок и комплексов противопожарной защиты и пожаротушения;
— взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 53325-2012 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
