ИГМ-10 (ИК/Э) стационарный одноканальный взрывозащищенный газоанализатор с автономным питанием

ИГМ-10 (ИК/Э) стационарный одноканальный взрывозащищенный газоанализатор с автономным питанием

С поверкой

Для АЗС

Для НПЗ

ИГМ-10 (ИК/Э) стационарный одноканальный взрывозащищенный газоанализатор с автономным питанием

ИГМ-10 (ИК/Э) стационарный одноканальный взрывозащищенный газоанализатор с автономным питанием фото 2

Отзывов: 0

Добавить отзыв

Артикул: 88

Характеристики:

Назначение

Контроль в воздухе рабочей зоны

Тип прибора

Стационарный

Канальность

Одноканальный

Способ пробоотбора

Диффузионный (Конвекционный)

Взрывозащита

Да

Индикация

Нет

Выходные сигналы

Цифровой / Аналоговый

Контролируемые газы

Аммиак (NH3) / Водород (H2) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Метан (CH4) / Оксид азота (NO) / Оксид углерода (CO) / Пропан (C3H8) / Сероводород (H2S) / Гексан (C6H14) / Диоксид углерода (CO2) / Фтороводород (HF) / Метанол (CH3OH) / Этанол (C2H5OH) / Синильная кислота (HCN)Показать все

Области применения

Цена по запросу

Запросить цену

Купить в 1 клик

Нашли дешевле

Под заказ

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Стационарный одноканальный взрывозащищенный газоанализатор разработан и серийно изготавливается для автоматического круглосуточного контроля и измерения в воздухе рабочей зоны до взрывных концентраций (ДВК) взрывоопасных газов (CH₄, C₃H₈, C₆H₁₄), предельно допустимых концентраций (ПДК) токсичных газов, водорода (H₂), кислорода (O₂) или углекислого газа (CO₂). Прибор рассчитан на установку как в помещении так и на улице.

! Основным техническим отличием данной модели от ИГМ-10 является автономное питание прибора от встроенной батареи и расширенный список контролируемых газов.

Конструктивно выполнен в цилиндрическом корпусе из алюминиевого сплава с крышкой, на боковой поверхности которого расположены отверстия для присоединения взрывобезопасного кабельного ввода, для подключения в систему АСУ, или заглушки и модуль газочувствительного сенсора.

Конструкция газоанализатора

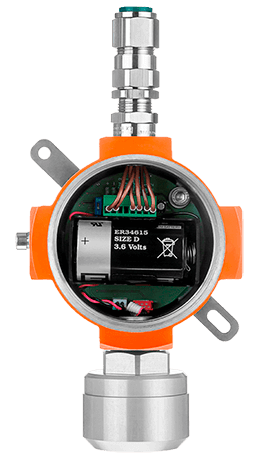

Конструкция газоанализатора ИГМ-10ИК и ИГМ-10Э

В зависимости от контролируемого газа в приборе применяются следующие типы газочувствительных сенсоров:

оптический (ИК) - для контроля ДВК взрывоопасных газов или углекислого газа (CO₂);
электрохимический (Э) - для контроля ПДК токсичных газов, кислорода (O₂) или ДВК водорода (H₂).

Калибровка газоанализатора осуществляется только по одному газу из 19 видов и паров (см. таблицу "Метрологические характеристики"). Забор газовой пробы осуществляется диффузионным методом. Принудительная подача пробы допускается с помощью адаптера ПГС входящего в комплект поставки.

Газоанализатор оснащен следующими выходными сигналами:

аналоговый (токовая петля 4-20 мА (пассивная));
цифровой RS-485 (MODBUS RTU);
2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации контролируемого газа посредством логических уровней напряжения.

Также данная модификация, по отдельному заказу, имеет возможность установки радиоканального модуля для передачи информации по радиоканалу стандарта LoRaWAN.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”.

Межповерочный интервал:
— с оптическим сенсором - 2 года (24 месяца);
— с электрохимическим сенсором - 1 год (12 месяцев).

Гарантийный срок прибора – 24 месяца с момента изготовления, но не более 18 месяцев с момента ввода в эксплуатацию. Гарантия на оптический сенсор – 24 месяца, но не более 18 месяцев с момента ввода в эксплуатацию, на электрохимический сенсор – 18 месяцев, но не более 12 месяцев с момента ввода в эксплуатацию. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий МРБП.413347.010ТУ при соблюдении потребителем условий эксплуатации, правил транспортирования и хранения.

Форма для заказа прибора:

ИГМ-10ИК-Х-Y(T) и ИГМ-10Э-Х-Y(T), где

ИК - инфракрасный оптический сенсор;
Э - электрохимический сенсор,
Х - контролируемый газ (от 01 до 15);
Y - обозначение источника питания:
”1” - питания от внешнего источника, коммутация внешних цепей через кабельный ввод;
”2” - питание от встроенной батареи, коммутация внешних цепей через разъем;
Т - обозначение диапазона измерений по температуре.

Пример заказа:

- ИГМ-10ИК-01-2 (-60) - газоанализатор стационарный ИГМ-10 с инфракрасным оптическим сенсором для контроля метана (CH₄), питание от встроенной батареи, температурный диапазон измерений (от -60 до + 60 °C).

Достоинства газоанализатора:

— возможность установки в труднодоступных местах за счет автономного питания от встроенной батареи (со сроком службы не менее одного года работы) и радиоканального модуля;
— легкая замена батареи питания отработавшей свой ресурс работы;
— есть возможность подключения от внешнего источника (батарея в таком случае используется в качестве резервного источника питания);
— совместимость работы с беспроводными системами (в том числе Emerson, Endress+Hauser и пр.);
— взрывозащищенное исполнение с маркировкой взрывозащиты 1Exd ib IIС T6 X;
— межповерочный интервал 2 года (для исполнений с оптическим сенсором);
— легкий и малогабаритный;
— быстродействующий (Т_0,9: 5 секунд);
— высокая точность измерений (абсолютная погрешность 3% НКПР);
— стабильная работа в суровых климатических условиях (от -60⁰С до +60⁰С, IP67);
— низкое энергопотребление прибора (не более 0,5 Вт в режиме работы «тревога»; не более 0,25 Вт в режиме работы «норма»);
— устойчив к вибрационным нагрузкам что позволяет применять в сейсмоопасных зонах;
— устойчив к радиомагнитному излучению.

Области применения:

— контроль взрывоопасных газов в воздухе рабочей зоны производственных помещений и наружных установок;
— нефтяные и газовые месторождения;
— НПЗ, нефтебазы, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— газоперекачивающие станции, насосные станции, компрессорные станции и др.;
— золотодобывающие предприятия;
— химическая и энергетическая промышленность.

Технические характеристики

Характеристики	Значения
Количество контролируемых газов	1
Способ пробоотбора	диффузионный
Режим работы	непрерывный (круглосуточный)
Рабочее положение в пространстве	произвольное
Маркировка взрывозащиты:	1Exd ib IIС T6 X
Типы устанавливаемых сенсоров:	- оптический - электрохимический
Уровень защиты корпуса от пыли и влаги	IP 67
Материал корпуса	алюминий
Выходные сигналы	- токовая петля (пассивная) - RS-485 - 2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации анализируемого газа с помощью логических уровней напряжения
Напряжение питания:
- основное (от батареи)	от 3,0 В до 3,6 В
- резервное (от сети) - опция	от 4,5 В до 28 В
Потребляемая мощность, не более	0,05 Вт
Тип батареи	Литий-ионная батарея типоразмера D-ER34615
Время работы прибора от встроенной батареи (батарея подлежит замене)	не менее 1 года
Степень защиты человека от поражения электрическим током	класс III
Время прогрева:
- ИГМ-10ИК	не более 60 с
- ИГМ-10Э	не более 120 с
Условия эксплуатации:
- температура окружающей среды	от -10⁰С до +40⁰С (СО₂, оптический сенсор) от -10⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор) от -30⁰С до +50⁰С (электрохимический сенсор) от -40⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор) от -60⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор)
- атмосферное давление	от 80 до 120 кПа
Влажность (без образования конденсата)	до 95 %
Габаритные размеры (В×Ш×Д):	155х124х91 мм
Масса	не более 2 кг
Средняя наработка на отказ:
- с оптическим сенсором	60 000 часов
- с электрохимическим сенсором	30 000 часов
Средний срок службы газоанализатора	10 лет
Гарантия на газоанализатор	24 месяца
Межповерочный интервал:
- с оптическим сенсором	2 года
- с электрохимическим сенсором	1 год

Метрологические характеристики

Исполнение	Контролируемый газ	Диапазон показаний объемной доли определяемого газа	Диапазон измерений объемной доли определяемого газа	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний Т_0,9Д
				абсолютной	относительной
1	2	3	4	5	6	7
ИГМ-10ИК
-01-Y	метан (СН₄)	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 4,4 % (от 0 до 100 % НКПР)	±(0,09%+ 0,03∙С¹⁾) (±(2 %НКПР +0,03∙С¹⁾)	-	5
-02-Y	пропан (С₃Н₈)	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 1,7 % (от 0 до 100 % НКПР)	±(0,03%+ 0,03∙С¹⁾) (±(2 %НКПР +0,03∙С¹⁾))	-	5
-03-Y	н-гексан (С₆Н₁₄)	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 %НКПР)	-	5
-04-Y	диоксид углерода (CO₂)	от 0 до 2,5 %	от 0 до 2,5 %	±0,15 %	-	5
ИГМ-10Э
-01-Y	кислород (О₂)	от 0 до 30 %	от 0 до 30 %	±0,5 %	-	30
-02-Y	оксид углерода (CO)	от 0 до 2000 млн^-1	от 0 до 40 млн^-1 включ.	±4 млн^-1	-	30
			св. 40 до 2000 млн^-1	-	±10 %
-03-Y	сероводород (H₂S)	от 0 до 100 млн^-1	от 0 до 7,5 млн^-1 включ.	±1,5 млн^-1	-	30
			св. 7,5 до 100 млн^-1	-	±20 %
-04-Y	сероводород высоких концентраций	от 0 до 500 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	45
			св. 10 до 500 млн^-1	-	±20 %
-05-Y	диоксид серы (SO₂)	от 0 до 20 млн^-1	от 0 до 2,5 млн^-1 включ.	±0,5 млн^-1	-	30
			св. 2,5 до 20 млн^-1	-	±20 %
-06-Y	диоксид серы высоких концентраций	от 0 до 2000 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1		40
			св. 10 до 2000 млн^-1	-	±20 %
-07-Y	оксид азота (NO)	от 0 до 250 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	40
			св. 10 до 250 млн^-1	-	± 20 %

-08-Y	диоксид азота (NO₂)	от 0 до 30 млн^-1	от 0 до 1 млн^-1 включ.	±0,2 млн^-1	-	30
			св. 1 до 10 млн^-1	-	±20 %
-09-Y	аммиак (NH₃)	от 0 до 30 млн^-1	от 0 до 1 млн^-1 включ.	±0,2 млн^-1	-	40
			св. 1 до 10 млн^-1	-	±20 %
-10-Y	аммиак высоких концентраций	от 0 до 100 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	90
			св. 10 до 100 млн^-1	-	±20 %
-11-Y	водород (H₂)	от 0 до 1000 млн^-1	от 0 до 30 млн^-1 включ.	±6 млн^-1		60
-12-Y	цианистый водород (синильная кислота, HCN)	от 0 до 4 %	св. 30 до 1000 млн^-1	-	±20 %	70
			от 0 до 2 %	±0,1 %	-
-13-Y	метанол (СН₃ОН)	от 0 до 30 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	200
			св. 10 до 30 млн^-1	-	±20 %
-14-Y	этанол (C₂H₆O)	от 0 до 200 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	30
			св. 10 до 200 млн^-1	-	±20 %
-15-Y	фтороводород (HF)	от 0 до 200 млн^-1	от 0 до 10 млн^-1 включ.	±2 млн^-1	-	90
			св. 10 до 200 млн^-1		±20 %
¹⁾ С- значение объемной доли подаваемого компонента, %НКПР. Примечания: 1) Значения НКПР в соответствии с ГОСТ 30852.19-2002; 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент.

Комплект поставки

Наименование	Количество, шт.
Газоанализатор ИГМ-10 (ИК / Э)	1
Паспорт	1
Методика поверки	1
Руководство по эксплуатации	1
Цифровой информационный носитель с ПО	1
Свидетельство о поверке	1
Упаковка	1

Дополнительные аксессуары для газоанализатора

Адаптер ПГС*	Кожух защитный
	Дополнительно предохраняет узел прибора с датчиком от ударов, механических повреждений, попадания крупных загрязнений на датчик.

Для настройки, проверки и поверки приборов с помощью поверочных газовых смесей.
Взрывозащищённая заглушка	Взрывозащищённый кабельный ввод*

Гидрофобный лавсан-фторопластовый фильтр	Противодождевая насадка
Для использования приборов в условиях повышенной влажности (пара). Эффективнее всего использовать в комплекте с противодождевой насадкой.	Предотвращает попадание капель и струй воды, а также загрязнений на узел с датчиком. Дополнительное средство от конденсации влаги в сочетании с лавсан-фторопластовым фильтром.
