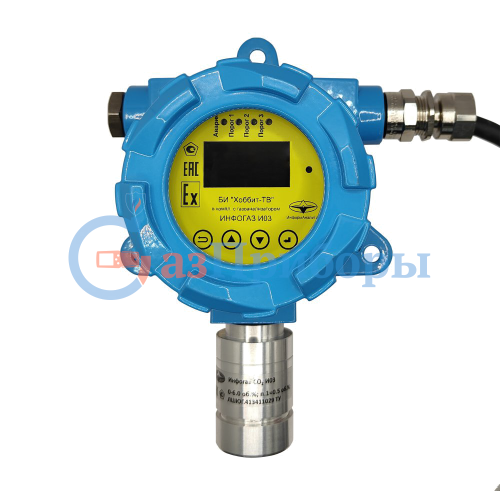

ИНФОГАЗ стационарный одноканальный автоматический газоанализатор взрывобезопасного исполнения И03 с датчиком "Хоббит-ТВ"

Стационарный взрывозащищенный газоанализатор "Хоббит-ТВ" исполнения "моноблок Г1" разработан и серийно изготавливается и образуется при подключении газоаналитического преобразователя (ГАП) ИНФОГАЗ И03 к блоку индикации "Хоббит-ТВ-Г1".

Газоаналитический преобразователь (ГАП) ИНФОГАЗ И03 может иметь сенсоры на газы такие как: кислород - O₂, токсичные газы (CO, H₂S, HCN, Cl₂, NH₃, HF, HCl) и взрывоопасные смеси и горючие газы (CO₂, H₂, CH₄, C₃H₈, C₆H₁₄) и углеводороды нефти и ЛВЖ: толуола, ксилола, керосина, уайт-спирита, дизтоплива, бензина, этанола (с пересчётом показаний газоанализатора, градуированного по изобутилену (i-C₄H₈). Способен контролировать воздух рабочей зоны различных предприятий, взрывоопасную атмосферу по одному газу - на выбор заказчика.

«Хоббит-ТВ-Г1» предназначен для измерений во взрывоопасных зонах помещений и наружных установок, а в части взрывозащиты соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды.

- В модификациях с термокаталитическим сенсором для соблюдения взрывобезопасности сенсора в его конструкции используется огнепреградитель из прессованного порошка титана.

- В модификациях с оптическим сенсором с нитью накаливания для соблюдения взрывобезопасности сенсора в его конструкции используется огнепреградитель в виде металлической сетки.

Индикация показаний производится с подключённого (ГАП) ИНФОГАЗ И03 на цифровом дисплее и сигнализации нештатных ситуаций во время работы блока индикации.

Выходные сигналы:

- Цифровой выходной сигнал блока индикации – последовательный двоичный код, стандарт RS-485.

- Аналоговый выходной сигнал блока индикации – сила постоянного тока в диапазоне (4 – 20) мА.

- Встроенное реле, "сухие" контакты, нагрузочная способность 220В 2А.

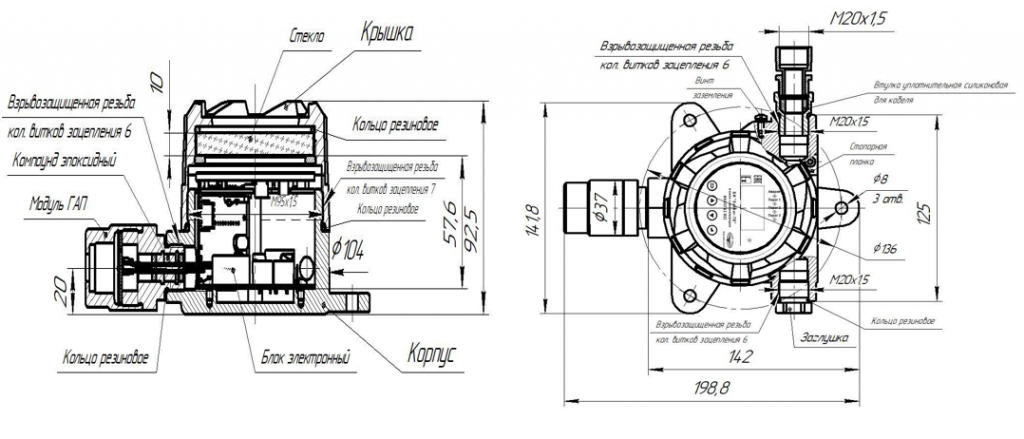

Устройство газоанализатора Хоббит-ТВ-Г1.

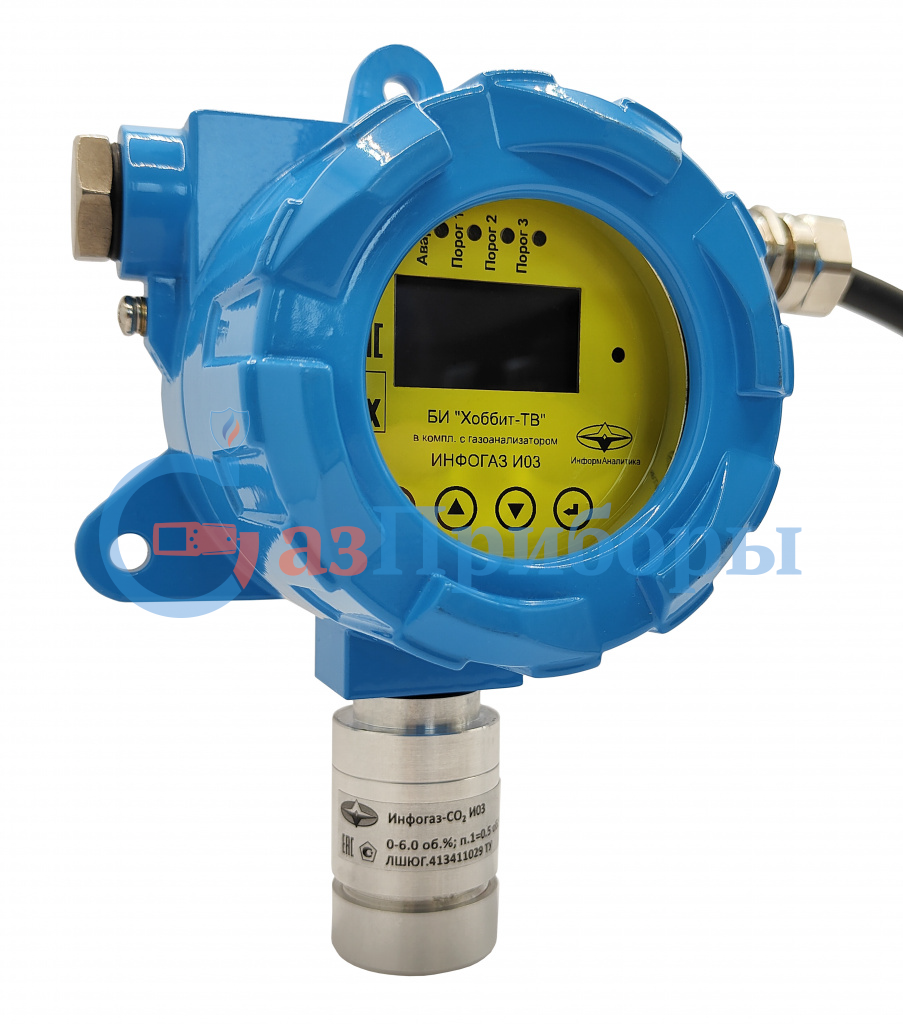

Блок индикации помещён в литой корпус из алюминиевого сплава. На корпус навинчена крышка со стеклом, которое уплотняется резиновым кольцом. Под стеклом находится индикаторная панель с цифровым дисплеем и световой сигнализацией по трём пороговым уровням, а также сигнал аварии при отказе связи с ГАП или самого ГАП. Корпус с крышкой является взрывозащищённой оболочкой блока индикации.

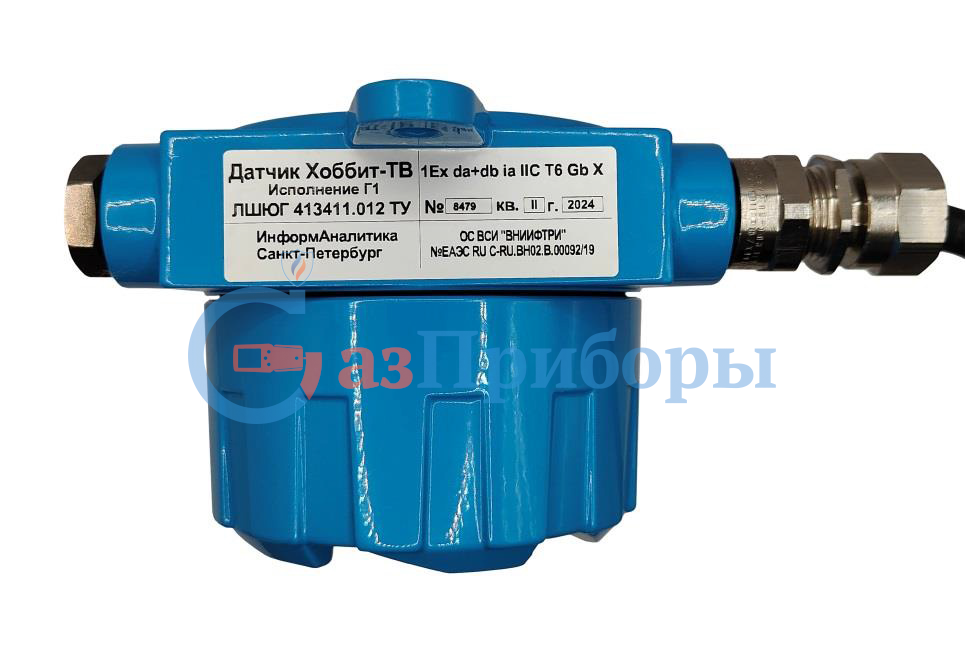

Для предотвращения от несанкционированного вскрытия на корпусе установлен фиксатор в виде прижимной планки с винтом для специального ключа (ключ входит в комплект принадлежностей).

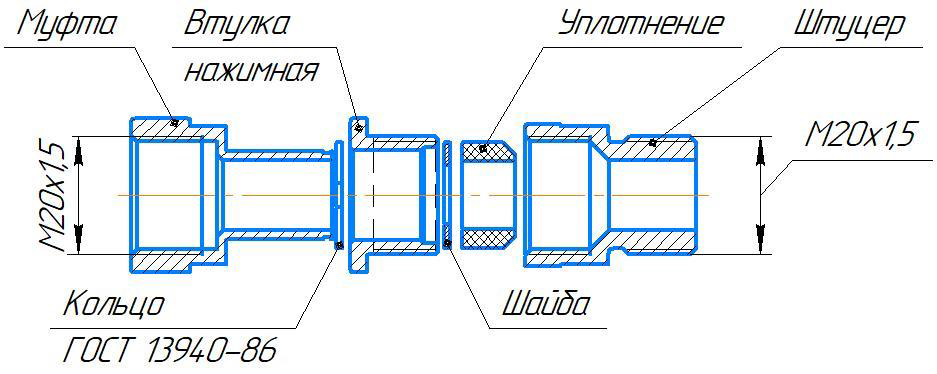

В корпусе есть три резьбовых отверстиями М20×1.5. Одно из резьбовых отверстий предназначено для подсоединения взрывозащищенного кабельного ввода 20sPK или другого типа (маркировка 1Ex d IIC Gb Х) с присоединительной резьбой М20х1,5 и с уплотнительной резиновой втулкой. Подключаемый кабель, проложенный в трубе, служит для подачи питания и обмена сигналами с внешними устройствами. Наружный диаметр кабеля от 6.1 до 11.7 мм.



 Провода кабеля подсоединяются к клеммам, расположенным на нижней плате электронного блока.

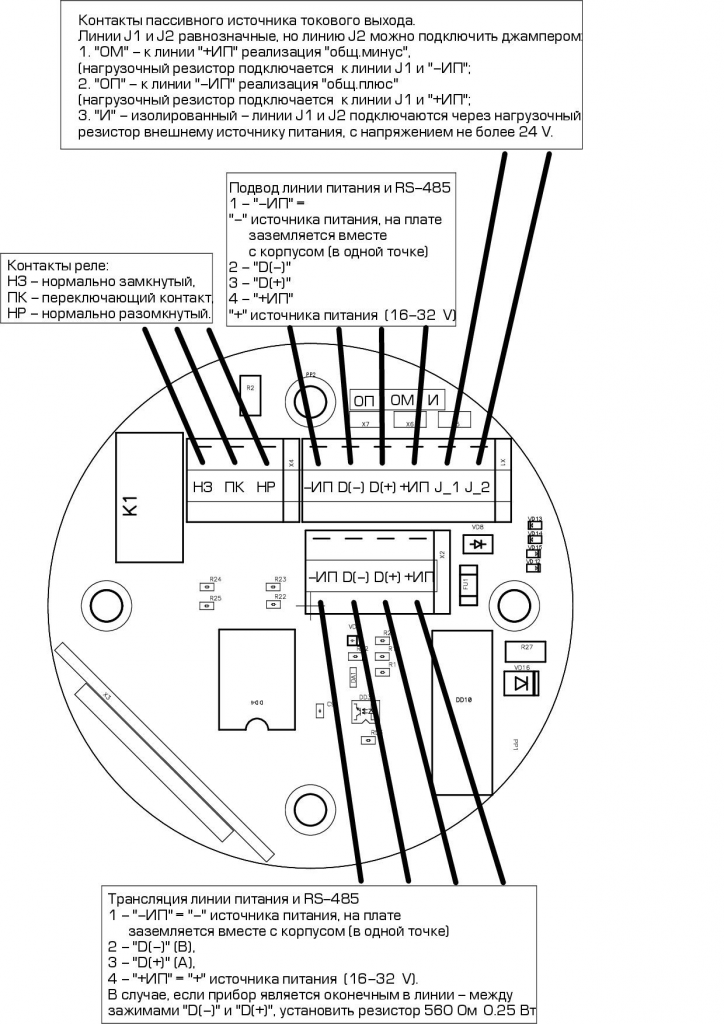

Схема подключения газоанализатора Хоббит-ТВ-Г1.

В газоанализаторе могут применятся четыре типа сменных сенсоров:

• Термокаталитические: для контроля НКПР горючих (взрывоопасных) газов (H₂, CH₄, C₃H₈, C₆H₁₄).
• Оптические: для измерения CO₂, а также горючих газов (CH₄, C₃H₈, C₆H₁₄).
• Электрохимические: для кислорода (O₂) и токсичных газов (CO, H₂S, Cl₂, NH₃, HCN, HF, HCl).
•Фотоионизационные (ФИД): для изобутилена (i-C₄H₈) и для и паров легковоспламеняющихся жидкостей (ЛВЖ): толуола, ксилола, керосина, уай-тспирита, дизтоплива, бензина, этанола (с пересчётом показаний газоанализатора, градуированного по изобутилену).

В газоанализаторах Хоббит-ТВ-Г1 на один газ могут быть применены сенсоры разных типов в зависимости от конкретной задачи.

• Для взрывобезопасности (предотвращение пожара и взрыва) - тип сенсора: Термокаталитический

Измеряет: взрывоопасность метана (CH₄) (Т) (довзрывоопасные концентрации - ДВК) в % НКПР (процентах от нижнего концентрационного предела распространения пламени) или в объёмных процентах.

Диапазон измерений: 0 - 2,64 об.%.

Порог срабатывания (по умолчанию): 0,44 об.%, что соответствует 10% от НКПР. Это значит, что прибор подаст сигнал тревоги, когда концентрация метана достигнет всего 10% от нижнего предела взрываемости.

Для каких задач нужен: Это основной и обязательный сенсор для обеспечения безопасности. Он используется везде, где есть риск утечки газа и образования взрывоопасной смеси (колодцы, газовые котельные, нефтегазовая отрасля, работа с горючими газами). Сигнал на ранней стадии (10% от НКПР) позволяет предотвратить взрыв.

• Для токсикологической безопасности (охрана здоровья) - тип сенсора: Оптический (инфракрасный)

Измеряет: массовую концентрацию метана (CH₄) (О) как вредного вещества (ПДК) . Метан в высоких концентрациях может вызывать удушье из-за нехватки кислорода, но не является сильнодействующим ядовитым газом в мг/метр кубический.

Диапазон измерений: 0 - 7000 мг/м³.

Порог срабатывания (по умолчанию): 300 мг/м³ (это соответствует 1 ПДК рабочей зоны).

Для каких задач нужен: Используется для контроля воздуха рабочей зоны в производственных помещениях, где требуется соблюдение санитарных норм, и метан нормируется по ПДК. Также он менее подвержен отравлению каталитическими ядами (например, сернистыми соединениями), чем термокаталитический.

Использование газоанализатора:

- Необходимо скачать ПО и драйвер "ИНФОГАЗ".
- Подключить тестовый кабель USB к USB порту ПК.

 Внимание: тестовый кабель USB имеет преобразователь питания, для обеспечения питания газоанализатора от USB порта ПК. Подключение к USB хабу, не снабженному собственным источником питания, недопустимо!

- При первом подключении тестового кабеля USB к ПК (на базе ОС Windows XP/Vista/7/10/11), мастер нового оборудования предложит выбрать драйвер для нового устройства. Для установки драйвера, в мастере установки нового оборудования указать путь к скачанному драйверу, установив флажок "включая вложенные папки".
- После установки драйвера в тестовом кабеле будет включен преобразователь питания.
- Подключить газоанализатор к тестовому кабелю USB.
- Установить программу управления газоанализатором "ИНФОГАЗ" и запустить ее.
- Далее произвести поиск газоанализатора согласно инструкции.

Особенности газоанализатора:

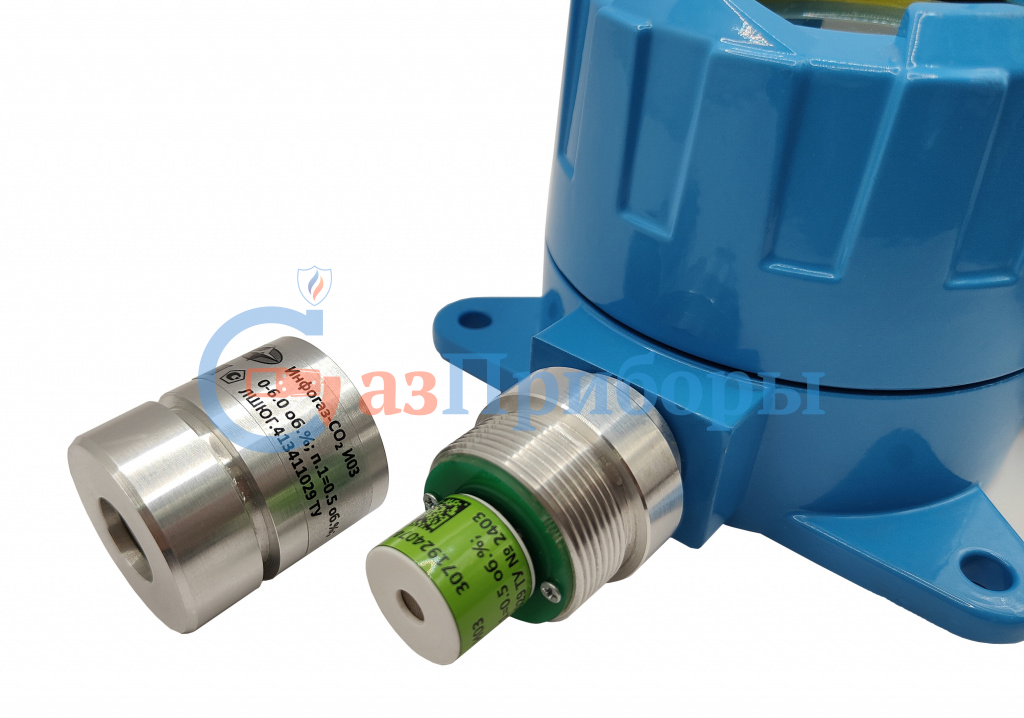

При использовании газоанализатора  Хоббит-ТВ исп. Г1 на поверку сдается только модуль ГАП И03, его не нужно снимать вместе с тяжелым корпусом. Так же можно осуществлять не только быструю и экономную замену сенсора выработавшего свой ресурс, но и менять сам тип сенсора и контролируемого газа без демонтажа датчика на месте его эксплуатации.

Газоанализатор внесен в реестр СИ (средств измерений) РФ под номером 95760-25 (срок действия до 27.06.2030) и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев). Имеет разрешение Ростехнадзора РФ № РРС 00-38055. Сертификат Ростехрегулирования РФ.
Гарантийный срок эксплуатации составляет 12 месяцев с даты выпуска прибора. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ЛШЮГ.413411.009 ТУ при соблюдении условий транспортирования, хранения и эксплуатации.

Достоинства газоанализатора:

— различные типы сенсоров на одно и тоже вещество;
— выходы: 4-20 мА, RS485, реле "сухой контакт";
— графический OLED-дисплей способный работать при температуре до -40 °С;
— 4 типа применяемых сенсоров: Оптические, Электрохимические, Термокаталитические, Фотоионизационные;
— настраиваемые пороги срабатывания сигнализации;
— встроенная энергонезависимая память с журналом записи событий и результатов измерений;
— степень защиты корпуса от внешних воздействий - IP68;
— тип взрывозащиты - взрывонепроницаемая оболочка
— возможность соединения газоанализаторов "шлейфом" по цифровому каналу в "адресном" режиме работы;
— возможность менять сенсоры без полного демонтажа газоанализатора.

Области применения:

— газораспределительные или газоснабжающие организации;
— химические предприятия;
— нефтехимические заводы;
— для контроля недостаточного или избыточного содержания кислорода, опасной загазованности горючими или токсичными газами в воздухе рабочей зоны.
