ПКГ-4 /8-Т-К стационарный газоанализатор кислорода с сенсорным дисплеем

Конструкция модуля

Измерительный модуль выполнен в пластиковом корпусе, предназначенном для настольного размещения. На передней стороне модуля находится жидкокристаллический дисплей с сенсорным управлением, кнопки для управления и кнопка включения/выключения. На задней стороне расположены разъемы для подключения датчиков, разъемы выходов для исполнительных механизмов (токовые выходы или релейные выходы), порты интерфейсов RS-232, USB, RS-485 или Ethernet, в зависимости от конкретной модели, а также держатель для предохранителя.

Передняя панель

Внешний вид передней панели газоанализаторов, представленных в одноканальном, двухканальном и четырехканальном исполнениях

1) Кнопка "Сеть"; 2) Кнопка "Назад";

3) Кнопка перехода между режимами отображения каналов управления и измерения; 4) Дисплей с сенсорным управлением.

ПКГ-4 /8-Т-К вид задней панели

ПКГ-4-Т-К Вид задней панели с Ethernet.

1) Разъемы для подключения преобразователей;  2) Разъем RS-485/ Ethernet; 3) Разъем USB;

4) Разъем RS-232; 5) Разъемы для подключения исполнительных устройств;

6) Сетевой предохранитель; 7) Вилка для подключения сетевого шнура; 8) Кнопка "Сеть".

Принцип работы

Основной модуль анализирует данные, поступающие от датчиков, измеряющих концентрацию углекислого газа, и визуализирует эти значения на экране, расположенном на передней панели. Обмен информацией с датчиками осуществляется по цифровому протоколу RS-485 с пропускной способностью 9600 бит/с. В соответствии с заданными параметрами, производится конвертация значений из процентов (%) в граммы на кубический метр (г/м³).

Сохранение полученных данных:

Информация, полученная от измерительных устройств, сохраняется в энергонезависимой памяти устройства с заданной периодичностью. Параметры записи, а также процедура чтения и анализа сохраненных данных, выполняются с использованием специализированного программного обеспечения.

Коммуникационные возможности:

Функционал газоанализатора позволяет передавать текущие показания влажности и температуры, а также накопленные данные и изменять конфигурационные параметры через цифровые интерфейсы. В зависимости от версии, измерительный блок может взаимодействовать с компьютером или другими управляющими устройствами через порты RS-232, USB, RS-485 или Ethernet. Допускается одновременная работа блока по всем доступным интерфейсам. Скорость передачи данных по интерфейсам RS-232 и RS-485 может быть настроена пользователем в диапазоне от 1200 до 115200 бит/с. Интерфейс USB соответствует спецификации 2.0 и обеспечивает скорость обмена Full-Speed. Интерфейс Ethernet поддерживает стандарт 100BASE-TX.

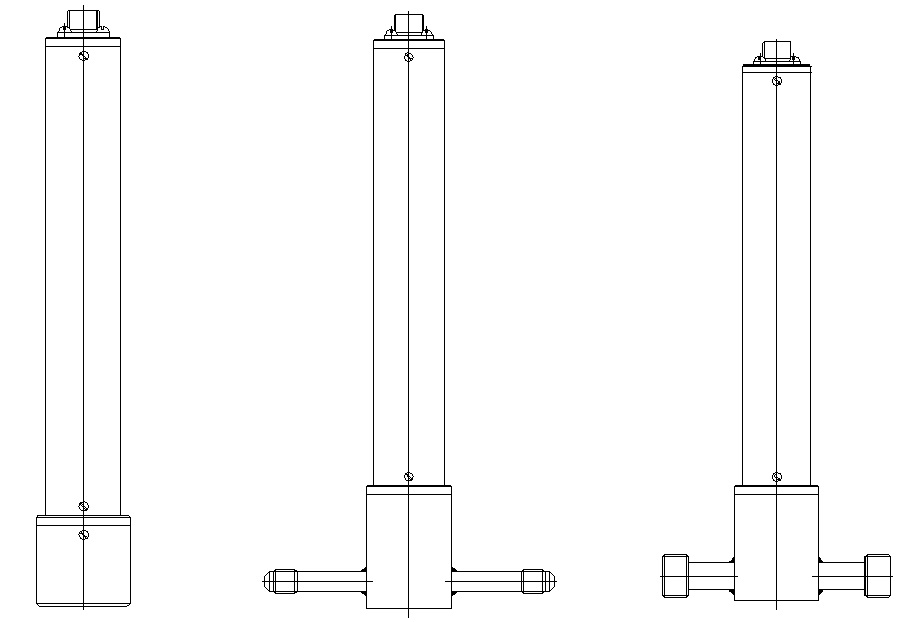

Измерительный преобразователь

ИПК-03 и ИПК-04. Основой измерительной ячейки служит корпус из нержавеющей стали, внутри которого размещен сенсор кислорода. Передача данных от датчика происходит через герметичный разъем. Корпус преобразователя выполнен из дюралюминия и содержит внутри печатную плату.

Принцип функционирования

Определение уровня кислорода базируется на использовании электрохимического датчика. На выходе датчика формируется сигнал постоянного напряжения, линейно зависящий от концентрации O₂. Питание преобразователя обеспечивается постоянным током напряжением 12 В. Возможные варианты исполнения и габариты преобразователей, совместимых с блоком измерения. Внешний облик преобразователей отображен на рисунке, ссылка на который не была найдена.

Измерительные преобразователи концентрации

Преобразователи давления функционируют, используя мембранный чувствительный элемент, который трансформирует разницу между давлением измеряемой среды и атмосферным давлением. Электронная схема на печатной плате конвертирует это избыточное давление в стандартный токовый сигнал в диапазоне 4-20 мА, передаваемый затем на измерительное устройство. Питание датчика обеспечивается от измерительного блока постоянным напряжением 12 В. Период его сканирования составляет примерно одну секунду. Время, необходимое для измерения давления, не превышает пяти секунд.

Особенности:

Область применения:

ПКГ-4/8-Т-К – это не просто газоанализатор; это надежный инструмент для постоянного контроля атмосферы. Специализированный функционал создан для профессионалов, ставящих безопасность на первое место.

Приобретите ПКГ-4/8-Т-К в ООО "ГазПриборы" и обеспечьте себе уверенную защиту и удобство в рабочей зоне.
