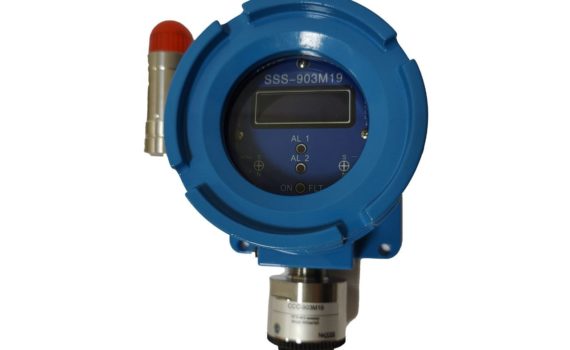

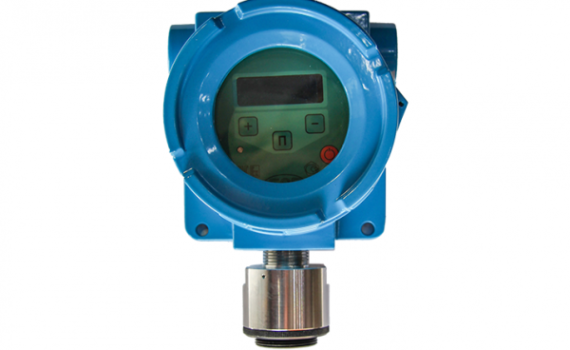

ССС-903М19 стационарный взрывозащищенный газоанализатор со сменными сенсорами

Взрывозащищенный стационарный газоанализатор разработан и серийно изготавливается для автоматического непрерывного круглосуточного контроля и измерения концентрации взрывоопасных и токсичных газов в воздухе рабочей зоны. Предназначен для контроля объемной доли метана (CH₄), пропана (C₃H₈), гексана (C₆H₁₄), водорода (H₂), кислорода (O₂), диоксида углерода (CO₂), массовой концентрации оксида углерода (CO), сероводорода (H₂S), диоксида серы (SO₂), аммиака (NH₃) и хлора (Cl₂) в смеси с азотом или воздухом.

! Газоанализатор обеспечивает световую и звуковую сигнализацию при достижении концентрации контролируемых газов фиксированных значений порогов сигнализации: предупредительный и аварийный.

Газоанализатор выпускается в одноканальном исполнении (контроль 1-го газа) с диффузионным забором пробы. Конструктивно состоит из порогового устройства УПЭС-903М19 и сменных преобразователей газовых (чувствительный сенсор). Пороговое устройство включает в себя органы управления и блок индикации, исполнение корпуса из алюминиевых сплавов.

В зависимости от контролируемого вещества различают три вида газовых преобразователей:

• ПГТ-903М19 преобразователь газовый термокаталитический (контроль ДВК горючих газов);
• ПГЭ-903М19 преобразователь газовый электрохимический (контроль ПДК токсичных газов);
• ПГО-903М19 преобразователь газовый оптический (контроль ДВК горючих газов и ПДК диоксида углерода).

Преобразователи газовые оснащены встроенной флэш-памятью, в которой хранятся градуировочные коэффициенты и другие параметры настройки, которые при подключении к пороговому устройству автоматически считываются микропроцессором, соответственно не требуется индивидуальная калибровка преобразователей с УПЭС-903М19. Преобразователи газовые изготавливаются в корпусах из алюминиевых сплавов.

Газоанализатор с преобразователями ПГЭ-903М19 выдерживает перегрузку, вызванную выходом концентрации преобразуемых компонентов, за исключением кислорода, за пределы преобразования на 100 % от верхнего значения диапазона преобразования в течение 10 мин. Время восстановления выходного сигнала после перегрузки при непрерывной принудительной подаче чистого воздуха не превышает 60 с.

Газоанализатор оснащен следующими видами выходных сигналов:

• «сухие» контакты реле («порог1», «порог2», «неисправность»);
• токовых сигнал 4-20 мА (меняющийся в зависимости от концентрации измеряемого газа);
• цифровой сигнал RS-485 в протоколе ModBus (для передачи информации показаний измерений);
• цифровой интерфейс, протокол HART (для калибровки, обнуления и обслуживания газоанализатора прямо на месте установки, с помощью HART-коммуникатора);
• ЖК-дисплей для визуального контроля показаний измерений.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок - 24 месяца со дня ввода газоанализатора в эксплуатацию, с учетом комплектующих изделий. Завод-изготовитель гарантирует соответствие ССС-903М19 требованиям ЖСКФ.413425.003-М19 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на газоанализатор.

Достоинства газоанализатора:

— по умолчанию оснащен блоком индикации отображающим показания измерений и состояние работы прибора;
— сменный газочувствительный сенсор не требует калибровки прибора и других настроек при замене отработавшего свой ресурс;
— обилие различных выходных сигналов (аналоговый, HART, релейный и цифровой RS-485);
— рассчитан на длительный срок службы (не менее 10 лет);
— высокая степень защиты от влаги и пыли IP66 что гарантирует стабильную работу с суровых условиях;
— максимальная электрическая мощность, потребляемая ССС-903М19, не более 5 ВА;
— расширенный рабочий температурный диапазон прибора позволяющий монтаж как в помещении так и на улице;
— взрывозащищенное исполнение с видом взрывозащиты 1Ex d ib IIC T4 Gb.

Области применения:

— НПЗ, нефтяные буровые платформы, газоперекачивающие станции, нефтепроводы, склады хранения нефтепродуктов и т.п.;
— предприятия химической промышленности;
— нефтяные танкеры, морские терминалы и наливные эстакады и т.д.;
— лакокрасочные производства;
— взрывоопасные зоны классов 1 и 2, где возможно образование взрывоопасных газовых смесей, относящихся к категории IIC и группам взрывоопасности Т1 - Т4.
