Контроллируемые газы:
Метан (CH4)
Характеристики:
Назначение
Контроль в воздухе рабочей зоны
Тип прибора
Стационарный
Канальность
Одноканальный/Многоканальный
Способ пробоотбора
Диффузионный (Конвекционный)
Взрывозащита
Да
Индикация
Цифровая
Выходные сигналы
Реле / Цифровой / Световая сигнализация / Звуковая сигнализация
Контроллируемые газы
Аммиак (NH3) / Водород (H2) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Метан (CH4) / Озон (O3) / Оксид азота (NO) / Оксид углерода (CO) / Пропан (C3H8) / Сероводород (H2S) / Формальдегид (CH2O) / Хлор (Cl2) / Бутан (C4H10) / Пентан (C5H12) / Гексан (C6H14) / Диоксид углерода (CO2) / Хлористый водород (HCl) / Циклогексан (C6H12) / Метанол (CH3OH) / Этанол (C2H5OH) / Толуол (C6H5CH3) / Ацетон (CH3COCH3) / Изопропиловый спирт ((CH3)2CHOH) / Пары бензина автомобильного / Пары дизельного топлива / Пары уайт-спирита / Пары нефтепродуктов / Нонан (C9H20) / Авиакеросин / Дихлорэтан (C2H4Cl2) / Ксилол ((СН3)2С6Н4) / Пары спирта / Сумма углеводородов (С1-С12) / Элегаз (SF6) / Фреон (R12) / Фреон (R22) / Фреон (R113) / Фреон (R114В2) / Пропан-Бутан / Циклогексанон (C6H10O)Показать все
Области применения
.jpg)
В корзину
Купить в 1 клик
Нашли дешевле
Срок отгрузки до 20-25 рабочих дней
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Другие варианты товара
Наименование
Стоимость
Наличие
В корзину
Сигма-03. ИПК-4.4 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 4, 4 реле, питание 220В (24В - по заказу)
60 910 ₽ / шт
с НДС
Сигма-03. ИПК-4.8 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 4, 8 реле, питание 220В (24В - по заказу)
65 664 ₽ / шт
с НДС
Сигма-03. ИПК-8.4 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 8, 4 реле, питание 220В (24В - по заказу)
76 896 ₽ / шт
с НДС
Сигма-03. ИПК-8.8 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 8, 8 реле, питание 220В (24В - по заказу)
84 672 ₽ / шт
с НДС
Сигма-03. ИПК-8.16 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 8, 16 реле, питание 220В (24В - по заказу)
100 224 ₽ / шт
с НДС
Сигма-03. ИПК-14.8 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 14, 8 реле, питание 220В (24В - по заказу)
129 600 ₽ / шт
с НДС
Сигма-03. ИПК-4.4 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 4, 4 реле, питание 220В (24В - по заказу), RS485 + ПО, конвертер RS-485 к USB
67 392 ₽ / шт
с НДС
Сигма-03. ИПК-4.8 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 4, 8 реле, питание 220В (24В - по заказу), RS485 + ПО, конвертер RS-485 к USB
75 168 ₽ / шт
с НДС
Сигма-03. ИПК-8.4 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 8, 4 реле, питание 220В (24В - по заказу), RS485 + ПО, конвертер RS-485 к USB
86 400 ₽ / шт
с НДС
Сигма-03. ИПК-8.8 информационный пульт контроля стационарный, с индикацией, количество каналов (датчиков) 8, 8 реле, питание 220В (24В - по заказу), RS485 + ПО, конвертер RS-485 к USB
94 176 ₽ / шт
с НДС
Показать ещёПоказать все предложения
Описание товара
Универсальный газоанализатор разработан и серийно изготавливается для непрерывного круглосуточного автоматического контроля и измерения довзрывных концентраций (ДВК) горючих газов (метан, пропан, бензин, дизельное топливо и др.), а также предельно допустимых концентраций (ПДК) токсичных газов и кислорода в воздухе рабочей зоны. В случае превышения концентрации газа установленных пороговых значений газоанализатор включает аварийную сигнализацию и выдает сигнал на вспомогательные исполнительные устройства (звуковые сирены, световые табло, газовые клапана, вкл./откл. вентиляции и пр.) посредством «сухого» контакта реле, а также передает измерительную информацию на ПК по цифровому каналу связи RS-485.
! Газоанализатор может работать как в автономном режиме, так и в составе АСУ ТП промышленных предприятий.

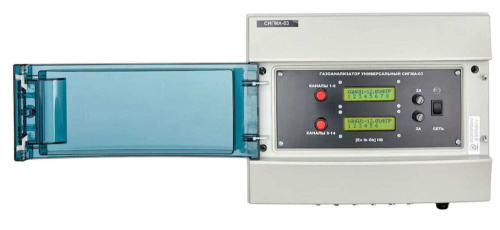

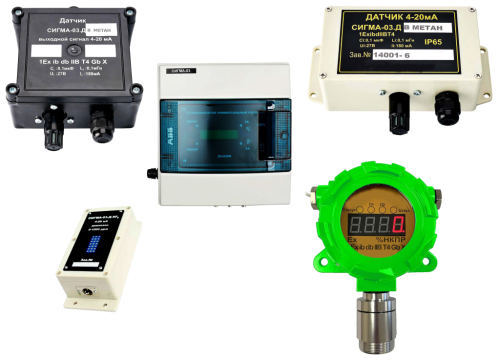

Конструктивно состоит из блока информационного Сигма-03.ИПК (информационный пульт контроля) и подключаемых к нему выносных датчиков, стационарного типа, устанавливающихся в местах предполагаемой утечки контролируемого газа. Забор пробы газа датчиками осуществляется диффузионным методом с последующей передачей информации по токовой петле (4 - 20)мА на блок информационный. Калибровка датчика осуществляется на один газ. Максимальная длина линии связи между датчиками и информационным блоком - 1000 м.
Блок информационный обеспечивает искробезопасное электропитание датчиков, считывает с них информацию по аналоговому интерфейсу выводя цифровые значения измерений на ЖКИ-дисплей и имеет следующие выходные сигналы:
- «сухие» контакты реле (по умолчанию) для запуска вспомогательных исполнительных устройств;
- цифровой выход RS-485 (опция) для передачи информации на ПК или другие устройства АСУ.
Газоанализатор имеет следующую маркировку взрывозащиты:
- Блок информационный: [Ex ib Gb] IIB;
- Выносной датчик: 1Ех ib db IIB T4 Gb X.
- Выносной датчик: 1Ех ib db IIB T4 Gb X.
В зависимости от количества подключаемых датчиков и типу выходного сигнала различают следующие модификации блока информационного (с напряжением питания 220В или 24В):
- Сигма-03. ИПК-4.4, количество каналов (датчиков) 4, 4 реле;
- Сигма-03 .ИПК-4.8, количество каналов (датчиков) 4, 8 реле;
- Сигма-03 .ИПК-8.4, количество каналов (датчиков) 8, 4 реле;
- Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8, 8 реле;
- Сигма-03 .ИПК-8.16, количество каналов (датчиков) 8, 16 реле;
- Сигма-03 .ИПК-14.8, количество каналов (датчиков) 14, 8 реле;
- Сигма-03 .ИПК-4.4, количество каналов (датчиков) 4, 4 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-4.8, количество каналов (датчиков) 4, 8 реле RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-8.4, количество каналов (датчиков) 8, 4 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8, 8 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-8.16, количество каналов (датчиков) 8, 16 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-14.8, количество каналов (датчиков) 14, 8 реле (один тип измеряемого вещества) RS485 + ПО, конвертер RS-485 к USB.
- Сигма-03 .ИПК-4.8, количество каналов (датчиков) 4, 8 реле;
- Сигма-03 .ИПК-8.4, количество каналов (датчиков) 8, 4 реле;
- Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8, 8 реле;
- Сигма-03 .ИПК-8.16, количество каналов (датчиков) 8, 16 реле;
- Сигма-03 .ИПК-14.8, количество каналов (датчиков) 14, 8 реле;
- Сигма-03 .ИПК-4.4, количество каналов (датчиков) 4, 4 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-4.8, количество каналов (датчиков) 4, 8 реле RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-8.4, количество каналов (датчиков) 8, 4 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8, 8 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-8.16, количество каналов (датчиков) 8, 16 реле, RS485 + ПО, конвертер RS-485 к USB;
- Сигма-03 .ИПК-14.8, количество каналов (датчиков) 14, 8 реле (один тип измеряемого вещества) RS485 + ПО, конвертер RS-485 к USB.
Отдельно выделяют две модификации блока информационного для контроля элегаза (SF6), с напряжением питания 220В:
- Сигма-03 .ИПК-4.4, количество каналов (датчиков) 4, 4 реле, RS 485 + ПО;
- Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8, 8 реле, RS 485 + ПО.
- Сигма-03 .ИПК-8.8, количество каналов (датчиков) 8, 8 реле, RS 485 + ПО.

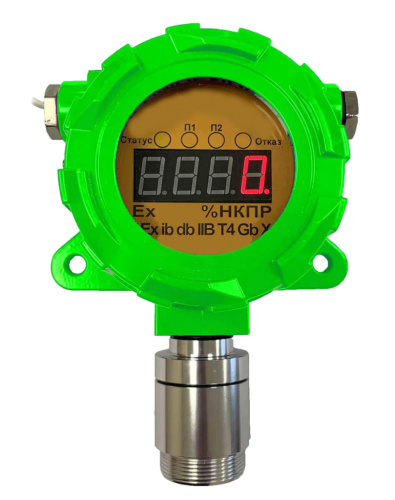

В зависимости от контролируемого газа и типа используемого сенсора различают следующие модификации датчиков:

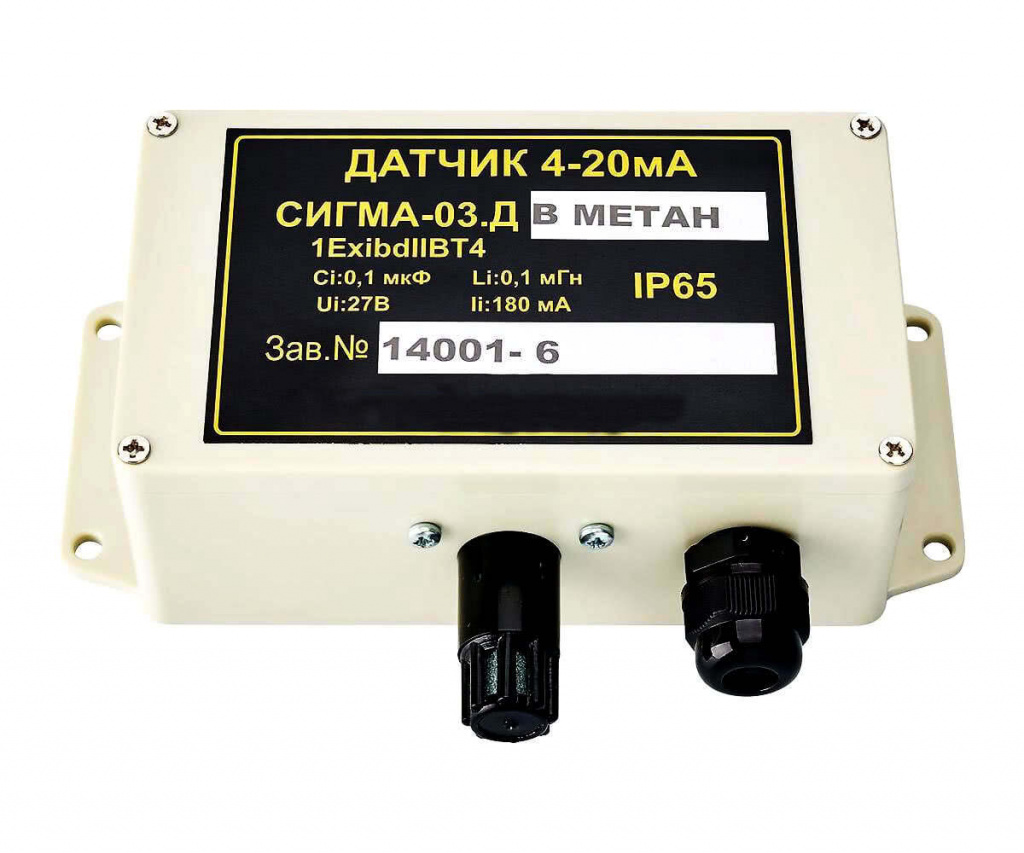

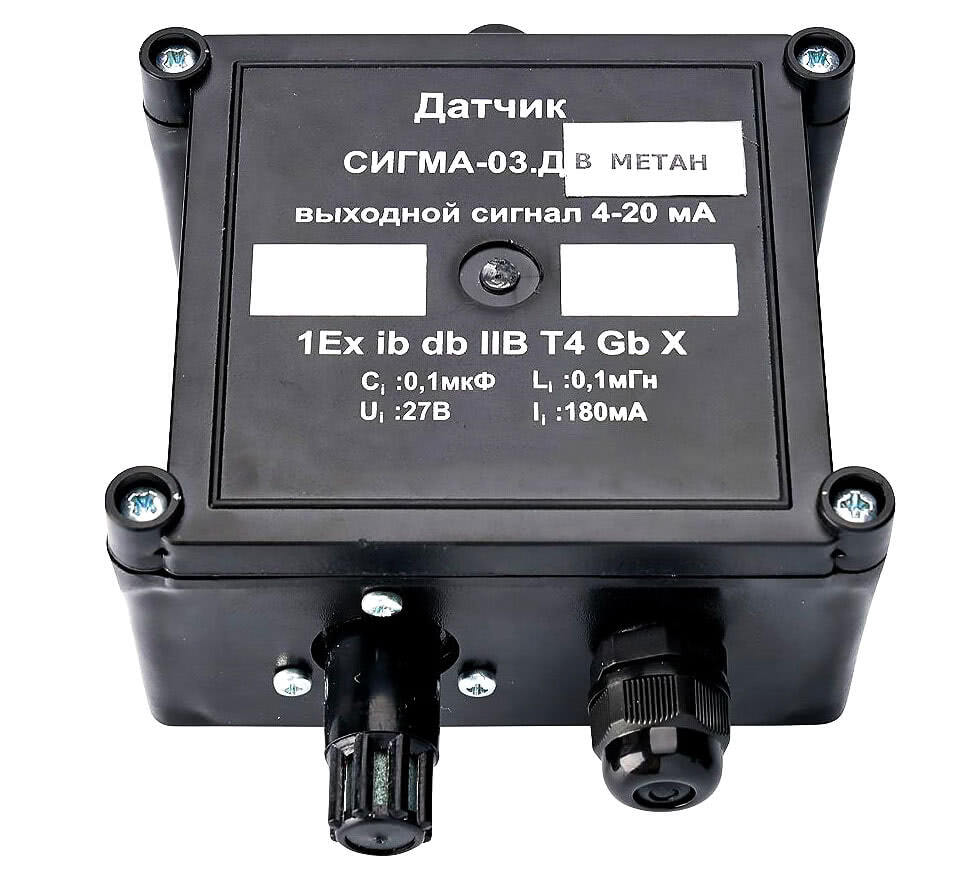

- Сигма-03.ДВ датчик с термокаталитическим сенсором предназначенный для контроля ДВК горючих газов;
- Сигма-03.ДЭ датчик с электрохимическим сенсором предназначенный для контроля ПДК токсичных газов;
- Сигма-03.ДП датчик с полупроводниковым сенсором предназначенный для контроля ПДК аммиака (NH3) и фреонов (R12, R22, R113, R114B2);

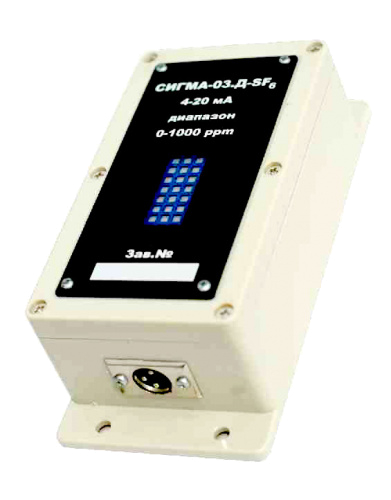

- Сигма-03.Д датчик с оптическим сенсором предназначенный для контроля ДВК горючих газов и элегаза (SF6).
- Сигма-03.ДЭ датчик с электрохимическим сенсором предназначенный для контроля ПДК токсичных газов;
- Сигма-03.ДП датчик с полупроводниковым сенсором предназначенный для контроля ПДК аммиака (NH3) и фреонов (R12, R22, R113, R114B2);
- Сигма-03.Д датчик с оптическим сенсором предназначенный для контроля ДВК горючих газов и элегаза (SF6).
Датчики газоанализатора СИГМА-03 внесены в реестр СИ (средств измерений) РФ и поставляются с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Гарантийный срок службы газоанализатора составляет 12 месяцев со дня продажи. Завод-изготовитель гарантирует соответствие прибора требованиям ГПСК07.00.00.000ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.
Достоинства газоанализатора:
— одновременный контроль до 14 различных газообразных веществ;
— наличие цифрового ЖК-индикатора для отображения концентрации газов;
— возможность вывода информации на ПК и интеграции в АСУ ТП с помощью RS-485;
— взрывозащищенное исполнение;
— наличие «сухих» контактов реле;
— наличие звуковой сигнализации;
— в выносных датчиках используются надежные фирменные сенсоры отечественного и импортного производства;
— непрерывный контроль газов;
— 3-х пороговая сигнализация;
— высокая степень защиты от пыли и влаги у выносных датчиков (IP54/65) и широкий рабочий температурный диапазон позволяет применение в суровых климатических условиях;
— пульт информационный размещен в монтажный бокс для простой установки на стену.
Области применения:
— автомобильные заправочные станции (АЗС, АГЗС);
— закрытые автомобильные стоянки, подземные паркинги;
— предприятия водоснабжения и водоотведения;
— коммунальные сети, объекты ЖКХ (подвалы, колодцы);
— холодильные установки, помещения хранения аммиака;
— нефтебазы, газовые станции и объекты связанные с нефтяной и газовой добычей;
— промышленные площадки где изготавливаются или хранятся горючие и токсичные вещества;
— во взрывоопасных зонах производственных помещений классов ВI, В-Iа и наружных установок класса В-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.).
— закрытые автомобильные стоянки, подземные паркинги;
— предприятия водоснабжения и водоотведения;
— коммунальные сети, объекты ЖКХ (подвалы, колодцы);
— холодильные установки, помещения хранения аммиака;
— нефтебазы, газовые станции и объекты связанные с нефтяной и газовой добычей;
— промышленные площадки где изготавливаются или хранятся горючие и токсичные вещества;
— во взрывоопасных зонах производственных помещений классов ВI, В-Iа и наружных установок класса В-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.).
Технические характеристики
| Характеристики | Значения |
| Режим работы | непрерывный (круглосуточный) |
| Контролируемые газы | горючие газы углеводородной группы CxHy (метан, пропан, бутан, гексан, С1-С12, бензин, дизельное топливо, авиакеросин, ацетон, спирты, толуол, уайт-спирит, ксилол, метанол), фреоны (R12, R22, R113, R114B2), NH3, CO, CO2, O2, O3, SO2, NO, NO2, HCL, CL2, H2S, CH2O, SF6 (элегаз) и другие |
| Взрывозащита | да |
| Число каналов контроля (датчиков) | 1 - 14 |
| Число порогов срабатывания | 1 - 3 |
| Диапазон измерения концентрации | индивидуальный для каждого газа |
| Используемые чувствительные элементы в датчике (сенсоры) | оптический, термокаталитический, электрохимический, полупроводниковый |
| Число реле управления | от 4 до 16 |
| Максимальное расстояние между блоками и выносными датчиками, м | 1000 |
| Мощность, потребляемая газоанализатором с 12 датчиками от сети, В·А, не более | 30 |
| Напряжение питания | 220В - АС / 24В - DC |
| Степень защиты: | |
| - датчиков | IP65 |
| - остальных устройств | IP40 |
| Тип интерфейса с ПК | RS-485 |
| Рабочий диапазон температур, °С: | |
| - для взрывоопасных горючих газов (ВОГ) | от -40 до +50 |
| - для токсичных газов | от -30 до +50 |
| Габаритные размеры, мм, не более | |
| - информационный пульт | 275х225х140 |
| - датчики Сигма-03.ДВ, Сигма-03.ДЭ, Сигма-03.ДП | 135х114х70 |
| - датчик Сигма-03.Д | 198х92х63 |
| Масса, кг, не более: | |
| - информационного пульта | 3,5 |
| - датчика | 0,55 |
| Срок службы, лет, не менее | 10 |
| Межповерочный интервал | 1 год |
Метрологические характеристики газоанализатора
| Параметр | Единицы измерения | Диапазон измерений | Предел основной погрешности, % | Тип блока датчика | |
| абсолютный | приведенный | ||||
| Концентрация взрывоопасных газов ВОГ | % НКПР | 0 - 50 | ± 5 | - | датчик ВОГ Сигма-03.ДВ (ГПСК07.41.00.000) |
| Концентрация токсичных газов | мг/м3 | 0 - ВПИ * | - | ± 20 | датчик электрохимический Сигма-03.ДЭ (ГПСК07.42.00.000-01) |
| Концентрация элегаза и других хладонов | мг/м3 | 0 - 9800 | - | ± 20 | датчик полупроводниковый Сигма-03.ДП (ГПСК07.43.00.000) |
| Концентрация заказанного компонента в воздухе | - | 0 - ВПИ * | - | ± 20 | датчик полупроводниковый Сигма-03.ДП (ГПСК07.43.00.000-01) |
| Концентрация кислорода | % об. | 0 - 25 | ± 1 | - | датчик электрохимический Сигма-03.ДК (ГПСК07.44.00.000) |
* - ВПИ (верхний предел измерения) концентрации взрывоопасного или токсичного газа в воздухе.
Диапазоны измерений токсичных газов у применяемых сенсоров в датчиках газоанализатора
| Контролируемый газ | Диапазон, ppm | Тип сенсора | Приведенная относительная погрешность |
| CO | 0 - 200 | CO/CF-200 | ± 20 |
| 0 - 500 | CO/MF-500 | ||
| NH3 | 0 - 100 | NH3/CR-200 | |
| 0 - 1000 | NH3/CR-1000 | ||
| H2S | 0 - 50 | H2S/C-50 | |
| 0 - 200 | H2S/C-200 | ||
| SO2 | 0 - 20 | SO2/C-20 | |
| 0 - 100 | SO2/C-100 | ||
| NO | 0 - 25 | NO/C-25 | |
| 0 - 100 | NO/CF-100 | ||
| NO2 | 0 - 20 | NO2/C-20 | |
| Cl2 | 0 - 20 | Cl2/C-20 | |
| HCl | 0 - 20 | HCl/C-20 | |
| CH2O | 0 - 10 | CH2O/С-10 | |
| O3 | (0 - 2); (0 - 5) | O3/С-2 |
Комплект поставки
| Наименование | Количество, шт. |
| Блок информационный Сигма-03. ИПК-Х.Х (модификация определяется при заказе) | 1 |
|
Конвертер RS-485 к USB (для модификаций оснащенных цифровым выходом) |
1 |
| Датчик Сигма-03.ДВ | определяется при заказе |
| Датчик Сигма-03.ДЭ | определяется при заказе |
| Датчик Сигма-03.ДП | определяется при заказе |
| Датчик Сигма-03.Д | определяется при заказе |
| Кабель ремонтный | 1 |
| Розетка DB9-M с корпусом | 1 - 14 (в зависимости от модификации блока информационного) |
| Розетка DB25-M с корпусом | 1 - 14 (в зависимости от модификации блока информационного) |
| Руководство по эксплуатации Сигма-03 | 1 экз. |
| Методика поверки | 1 шт. |
