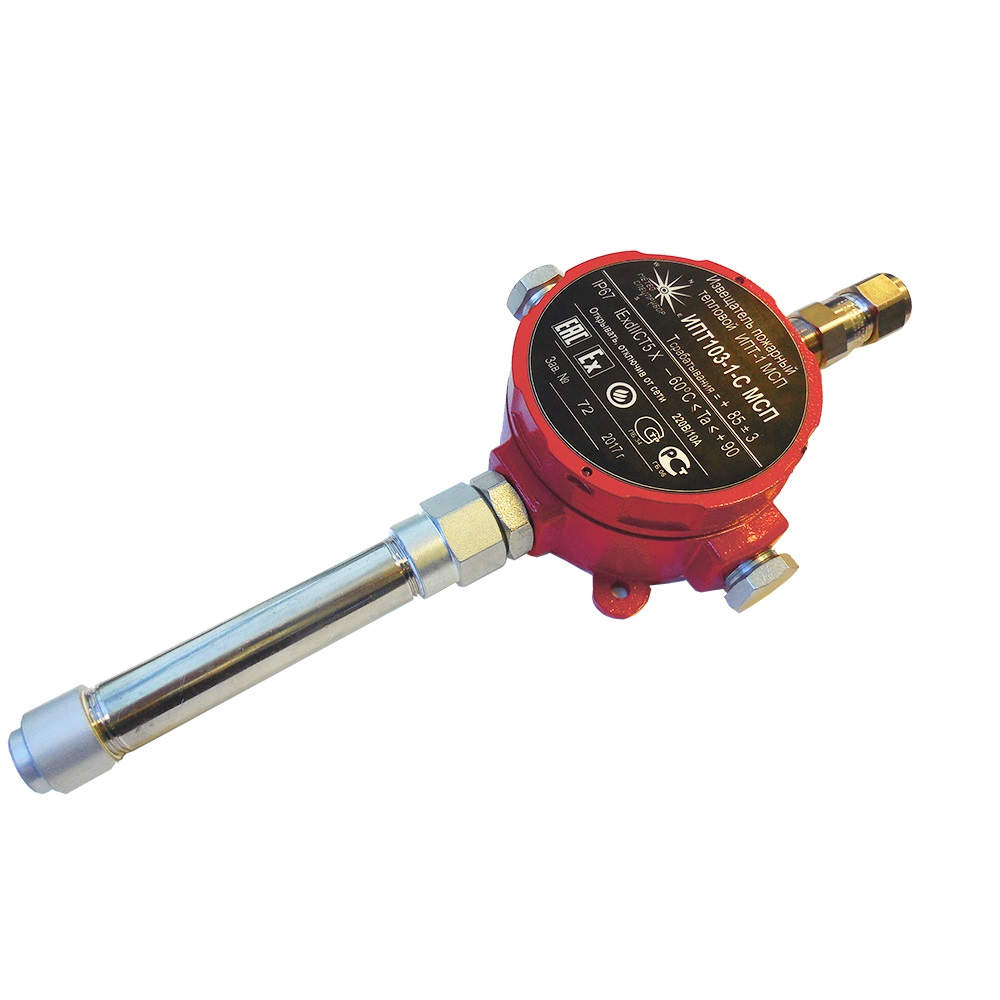

ИПТ103 МСП извещатель пожарный тепловой специальный

Извещатель тепловой разработан и серийно изготавливается для контроля пожарной безопасности в составе систем охранно-пожарной сигнализации и автоматического пожаротушения с целью контроля превышения температуры в местах установки технологического оборудования и сигнализации о достижении выше допустимой посредством передачи информации на приборы приёмно-контрольные пожарные (ППКП) и охранно-пожарные. Извещатель обеспечивает круглосуточную непрерывную работу.

Конструктивно извещатель состоит из коробки клеммной, блока термочувствительного и кабельного ввода. Блок термочувствительный обеспечивает автоматический возврат ИПТ103 МСП в исходное состояние при уменьшении температуры ниже минимальной температуры срабатывания.

Блок термочувствительный состоит из корпуса, реле биметаллического, резьбового колпачка и штуцера переходного с резьбой М20×1,5. Реле находится внутри корпуса и прижимается к торцу корпуса резьбовым колпачком. Весь блок ставится на резьбу М20×1,5 в коробку клеммную взрывозащищенную и фиксируется стопорной шайбой. Взрывозащита обеспечивается резьбовым соединением М90×1,5 крышки с корпусом, резьбовыми соединениями на штуцере и конструктивными элементами соединений: длина и шаг резьбы, длина посадочных и присоединительных поверхностей.

В зависимости от температуры срабатывания различают следующие модификации

В соответствии с классификацией по ГОСТ Р 53325-2012 извещатель относится:

• по виду контролируемого признака пожара – к тепловым;
• по расположению – к точечным;
• по параметру реагирования – к максимальным;
• по качеству функционирования – соответствует критерию А.

Извещатель ИПТ103 МСП не внесен в реестр СИ (средств измерений) РФ и поставляется без первичной государственной поверки.

Гарантийный срок эксплуатации устанавливается 24 месяца с момента отгрузки, но не более 30 месяцев с момента его изготовления. Завод-изготовитель гарантирует соответствие ИПТ103 МСП требованиям технических условий КБРЕ.425212.001 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в руководстве эксплуатации на извещатель.

Достоинства извещателя:

— высокая точность измерений;
— автоматический возврат в исходное состояние при уменьшении температуры;
— непрерывная работа датчика в круглосуточном и автоматическом режиме;
— возможность установки во взрывоопасных зонах;
— устойчивость к повышенной температуре окружающей среды (не менее чем на 15 °С выше, чем нормальная температура срабатывания), а также к циклическому воздействию повышенной влажности;
— виброустойчивость и невосприимчивость к электромагнитным помехам.

Области применения:

— системы с автоматическими стационарными установками пожаротушения и пожарной сигнализации;
— нефтегазовая отрасль;
— химическая и металлургическая промышленность;
— газоперекачивающие станции, под кожухами газовых турбин;
— взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение элек-трооборудования во взрывоопасных зонах.
