Блок контроля и управления RYB01M (Seitron)

Блок контроля и управления RYB01M (Seitron)

Блок контроля и управления RYB01M (Seitron) фото 2

Отзывов: 0

Добавить отзыв

Артикул: 1027

Характеристики:

Назначение

Сбор данных с измерительных приборов

Тип прибора

Стационарный

Канальность

Многоканальный

Взрывозащита

Нет

Индикация

Светодиодная / Цифровая

Выходные сигналы

Реле / Световая сигнализация / Звуковая сигнализация

Области применения

от 32 402.50 ₽ / шт с НДС (22%)

В корзину

Купить в 1 клик

Нашли дешевле

Под заказ

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Блок контроля и управления разработан и серийно изготавливается для опроса, обработки и отображения измерительной информации принятой от подключенных (до 32-х) внешних модулей ACIM01, которые в свою очередь оснащены 8-ю входами для подключения сигнализаторов загазованности с дискретным выходом или универсальных сенсоров серии SYGN. Также контроллеры могут работать совместно с измерительными приборами (с расширенной линейкой контролируемых газов) других производителей.

Конструктивно контроллер выполнен в моноблочном пластмассовом корпусе со степенью защиты от влаги и пыли IP20 и с креплением на DIN-рейку. Прибор оснащен цифровым ЖК-дисплеем с подсветкой, 6-кнопочной клавиатурой для настройки параметров, свето-звуковой сигнализацией и дискретными выходными сигналами типа "сухой" контакт (реле).

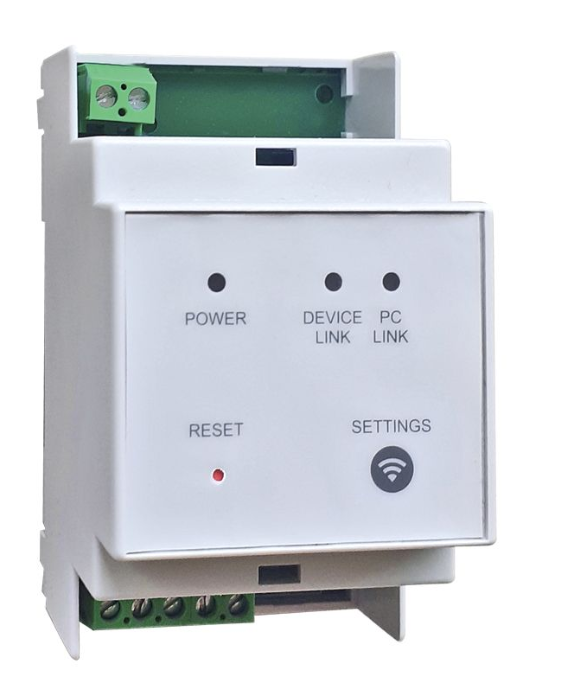

Конструкция контроллера Seitron

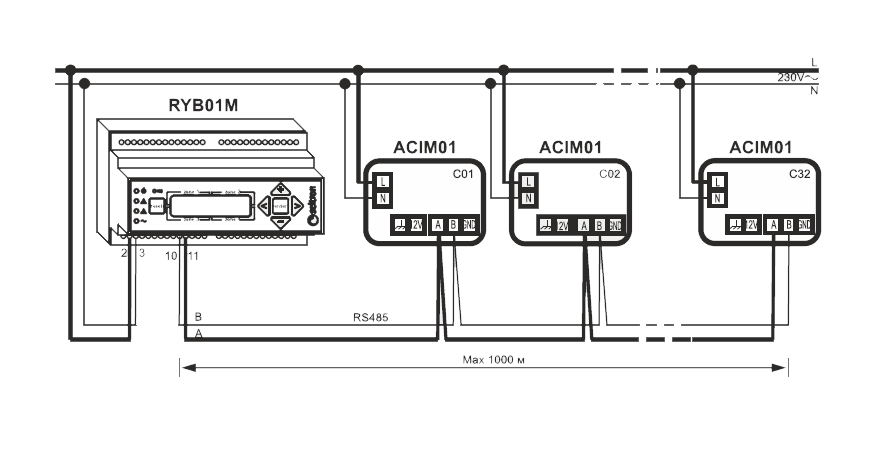

Схема подсоединения:

Кнопки управления:

Модификации подключаемый выносных сенсоров и модулей, а так же их технические характеристики

Модификация сенсора загазованности	Технические характеристики
Универсальный сенсор SYMN0х000ySE (через ACIM01)	Контролируемый газ: метан Принцип измерения: термокаталитический Диапазон измерений: 0-50% НКПР Кол-во каналов: одноканальный Материал корпуса: ABS-пластик Взрывозащита: отсутствует Индикация: светодиодная Выходные сигналы: цифровой RS-485 и токовый 4-20мА, а также встроенный блок реле и звуковая сигнализация Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP54 Рабочая температура: -10°С..40°С Габаритные размеры: 98х98х54мм Срок службы прибора: более 10 лет
Универсальный сенсор SYGN0х000ySE (через ACIM01)	Контролируемый газ: сжиженный газ (пропан-бутан) Принцип измерения: термокаталитический Диапазон измерений: 0-50% НКПР Кол-во каналов: одноканальный Материал корпуса: ABS-пластик Взрывозащита: отсутствует Индикация: светодиодная Выходные сигналы: цифровой RS-485 и токовый 4-20мА, а также встроенный блок реле и звуковая сигнализация Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP54 Рабочая температура: -10°С..40°С Габаритные размеры: 98х98х54мм Срок службы прибора: более 10 лет
Универсальный сенсор SYCN0х000ySE (через ACIM01)	Контролируемый газ: угарный газ Принцип измерения: электрохимический Диапазон измерений: 0..500 ppm Кол-во каналов: одноканальный Материал корпуса: ABS-пластик Взрывозащита: отсутствует Индикация: светодиодная Выходные сигналы: цифровой RS-485 и токовый 4-20мА, а также встроенный блок реле и звуковая сигнализация Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP54 Рабочая температура: -10°С..40°С Габаритные размеры: 98х98х54мм Срок службы прибора: более 10 лет
ACIM01 объединяющий модуль входов 8-ми канальный	Связь модуля ACIM01 и контроллера RYB01M осуществляется по шине RS-485 Подключение до 8 сигнализаторов загазованности, оснащенных реле с беспотенциальными контактами или использование потенциальных входов с напряжением 6..18В Расстояние связи до 30 метров Индикация: на корпусе имеется 10 индикаторов, отображающих информацию о работе Материал корпуса: ABS-пластик Взрывозащита: отсутствует Напряжение питания: 230Vac ±10% Степень пылевлагозащиты: IP30 Рабочая температура: 0°С..40°С Габаритные размеры: 158х90х71мм Срок службы прибора: более 10 лет
ACIMB2 Шлюз обмена данных	Предназначен для подключения к (ПК или ПЛК) и обмену информацией по протоколу MODBUS® через последовательный порт RS485 Последовательный порт: RS-485 Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP20 Рабочая температура: 5°С..55°С Габаритные размеры: 53х90х60мм Срок службы прибора: более 10 лет

Гарантийный срок службы контроллеров Sentron составляет 24 месяца с момента продажи. Завод-изготовитель гарантирует соответствие прибора требованиям технических условий ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

Достоинства контроллера:

— возможность контроля при объединении (с помощью 32-х модулей ACIM01) до 256-ти сигнализаторов загазованности с дискретным выходом;
— наличие цифрового ЖК-дисплея для отображения концентрации газов;
— наличие памяти для регистрации результатов показаний;
— наличие свето-звуковой сигнализации;
— наличие 5 исполнительных реле, 3 из которых настраиваемые;
— возможно разделение реле по типу газа;
— непрерывный контроль газов;
— широкая свобода настройки параметров;
— настраиваемые пороги сигнализации;
— степень защиты от пыли и влаги IP20 и температурный режим работы от +5 до + 55°C;
— удобство монтажа пульта контроля в шкаф автоматики за счет наличия DIN-рейки.

Области применения:

— непрерывный мониторинг воздуха рабочей зоны промышленных зданий и помещений;
— индустриальные парки;
— АЗС, АГЗС, нефтебазы;
— котельные средней и большой мощности;
— животноводческие комплексы;
— закрытые парковки, гаражи и автостоянки;
— объекты метрополитена;
— службы коммунального хозяйства и водоканалы.

Технические характеристики

Характеристики	Значения
Напряжение питания	230Vac/12Vdс
Потребляемая мощность	не более 10 ВА
Количество подключаемых устройств ACIM01	до 32
Максимальная длина линии связи по цифровому каналу связи RS-485 (ModBUS)	до 1000 м
Возможность подключения сенсоров по обнаружению:	отсутствует
Выходные сигналы	5 исполнительных реле ("сухие" контакты), 3 из которых настраиваемые
Мощность контактов реле	5 х 8А (250В)
Индикация	- цифровая - свето-звуковая
Степень пылевлагозащиты	IP20
Материал корпуса	пластик
Способ крепления	DIN-рейка (9 модулей)
Габаритные размеры	158х90х71 мм
Масса, не более	900 г
Рабочий диапазон температур	от +5°С до +55°С
Относительная влажность воздуха	от 20% до 90% без конденсата
Рабочее давление	800 - 1100 гПа
Срок службы прибора	не менее 10 лет
Гарантия	24 месяца
