Система газового контроля ОКА исполнение И23

Описание товара

Система газового контроля разработана и серийно изготавливается для автоматического, круглосуточного мониторинга и измерения концентрации в воздухе рабочей зоны газообразных веществ (на выбор Заказчика): кислорода (O₂), горючих (CH₄, C₃H₈, C₆H₁₄, H₂, CO), токсичных (NH₃, SO₂, H₂S, CO, CO₂, HF, Cl₂, HCl, NO₂). Газоанализаторы входящие в систему газового контроля выполнены в малогабаритном моноблочном исполнении, в котором установлены чувствительные элементы и индикация. При превышении пороговых уровней (заданных заказчиком) сравнительно с результатами измерений, производиться оповещение световым сигналом. Предусмотрена возможность передачи информации о газоанализаторе на компьютер: состояние (норма, нет связи), состояние порогов (превышен/не превышен), текущая величина концентрации газа. Управление режимами работы газоанализатора (и других устройств) производиться при помощи компьютера или БКУ. При желании заказчика предусмотрена интеграция токового выхода (0 - 5 мА или 4 - 20 мА) для снятия показаний, с помощью внешнего устройства регистрации электрического тока.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации составляет 12 месяцев с даты выпуска прибора. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ЛШЮГ.413411.009 ТУ при соблюдении условий транспортирования, хранения и эксплуатации.

В зависимости от назначения системы газового контроля и мест установки газоанализаторов, различают три модификации ОКА в исполнение И23 (моноблок):

1) И23 (без взрывозащиты) общепромышленное со стандартной защитой от влаги и пыли IP54;
2) И23 (без взрывозащиты) с повышенной защитой от влаги и пыли IP65;
3) И23 (без взрывозащиты) для канализационных-насосных станций (КНС) и морозильных камер с повышенной защитой от влаги и пыли IP65.

Основные варианты подключения газоанализатора ОКА исполнение И23 (моноблок)

Данный тип подключения направлен на контроль загазованности воздуха рабочей зоны и световую сигнализацию превышения установленных заказчиком порогов. Этот тип является простейшим.
Данный тип подключения направлен на контроль загазованности воздуха рабочей зоны. Имеет световую сигнализацию превышения установленных заказчиком порогов, а так же возможность управления с помощью ”сухих контактов” реле блока БР10М внешними устройствами (светозвуковые сирены оповещения, включение аварийной вентиляции, газовые клапана и пр.) в случае превышения концентрации контролируемого газа. Примечание: При режиме работы "Ведущее устройство", блок коммутации БР10M может работать при условии логического объединения реле максимум с 16-ю газоанализаторами.
Данный тип подключения направлен на контроль загазованности воздуха рабочей зоны. Имеет цифровую индикацию текущих значений концентрации контролируемого газа, световую сигнализацию превышения установленных заказчиком порогов и возможность подключения к компьютеру по RS485.
Данный тип подключения направлен на контроль загазованности воздуха рабочей зоны. Имеет цифровую индикацию текущих значений концентрации контролируемого газа, световую сигнализацию превышения установленных заказчиком порогов и возможность подключения к компьютеру по RS485. Имеет возможность управления с помощью ”сухих контактов” реле блока БР10М внешними устройствами (светозвуковые сирены оповещения, включение аварийной вентиляции, газовые клапана и пр.) в случае превышения концентрации контролируемого газа. Примечание: При режиме работы "Ведомое устройство", блок коммутации БР10M работает под управлением блока коммутации и управления (БКУ), в составе системы с 32-я адресуемыми блоками (это могут быть: газоанализаторы, блоки коммутации БР10M).

Пример подключения стационарных газоанализаторов ОКА И23 по общей цифровой линии, с использованием вспомогательных блоков.

Системы газового контроля на базе газоанализатора ОКА исполнение И23 (моноблок) могут состоять из следующих элементов:

1) Газоанализатор ОКА (моноблок) серийно изготавливается в стационарном малогабаритном исполнении И23 со встроенными датчиками, крепление осуществляется посредствам L-образного кронштейна.
2) Внешний блок питания БП-35-24 (БП-60-24) служит для для обеспечения напряжением питания всех блоков, работающих по общей цифровой линии, (за исключением блоков БР10М).
3) Блок коммутации и управления (БКУ) служит для управления адресуемыми устройствами (газоанализаторами и блоками БР10М). Отображает текущую концентрацию по каналам измерения, обеспечивает световую и звуковую сигнализацию превышения порогов или аварии системы. Производит введение журнала, с записью данных о концентрации, превышении порогов в энергонезависимую память.
4) Блок коммутации (БР10М) предназначен для управления внешними исполнительными устройствами в случае превышения концентрации контролируемого газа. Нагрузочная способность контактов реле: 1А, 220В. Также необходимо отметить возможность программирования логики работы реле по условиям, определяемым заказчиком.
5) Блок коммутации РП (ретранслятор-передатчик) служит для ретрансляции цифровых сигналов с целью создания разветвлённых линий связи или обеспечения связи с удалёнными адресуемыми устройствами.
6) Монтажная коробка (МКТ-1) предназначена для монтажа кабельных соединений датчиков, работающих по общей цифровой линии.

В зависимости от контролируемых газов, система газового контроля может состоять из следующих модификаций газоанализаторов ОКА исполнение И23 (моноблок):

для контроля токсичных газов в воздухе рабочей зоны:

ОКА-92 - для контроля кислорода (О₂);
ОКА-Т-NH₃ - для контроля аммиака (NH₃);
ОКА-Т-SО₂ - для контроля диоксида серы (SО₂);
ОКА-Т-Н₂S - для контроля сероводорода (Н₂S);
ОКА-Т-СО - для контроля угарного газа (оксид углерода, СО);
ОКА-Т-CO₂ - для контроля диоксида углерода (углекислый газ, CO₂);
ОКА-Т-HF - для контроля фтороводорода (плавиковая кислота, HF);
ОКА-Т-Cl₂ - для контроля хлора (Cl₂);
ОКА-Т-HCl - для контроля Хлороводорода (соляная кислота, HCl);
ОКА-Т-NO₂ - для контроля оксида азота (NO₂).

для контроля горючих газов в воздухе рабочей зоны:

ОКА-М-СН₄ - для контроля метана (СН₄);
ОКА-М-С₃Н₈ - для контроля пропана (С₃Н₈);
ОКА-М-С₆Н₁₄ - для контроля гексана (С₆Н₁₄);
ОКА-М-Н₂ - для контроля водорода (Н₂);
ОКА-М-СО - для контроля горючего газа (оксид углерода, СО).

Достоинства системы:

— малые масса и габариты, моноблочное исполнение;
— создание систем на базе газоанализаторов различного уровня сложности. От простейших, использующих в своём составе только один газоанализатор до сложных, объединяющих большое число одноканальных газоанализаторов, необходимое для решения задач контроля;
— возможность наращивания системы как по числу точек контроля, так и по выполняемым функциям;
— возможность подключения к компьютеру для отображения концентрации газов или управления;
— наличие световой сигнализации;
— возможность подключения адресных газоанализаторов по цифровой линии связи, что значительно сокращает расходы на кабельную продукцию;
— наличие встроенной памяти для архивирования результатов измерений и событий в журнал регистрации;
— различные варианты исполнения блоков датчиков позволяющие их использование на объектах с суровыми климатическими условиями;
— возможность отключения газоанализатора (поверки/замены/ремонта) без нарушения функционирования оставшейся части системы.

Области применения:

— непрерывный мониторинг воздуха рабочей зоны промышленных зданий и помещений;
— автостоянки, гаражи, подземные паркинги;
— АЗС, нефтебазы и другие объекты где необходим контроль горючих газов;
— индустриальные парки;
— производственные предприятия чья деятельность связана с изготовлением и хранением токсичных веществ;
— котельные разной мощности;
— склады хранения аммиака, морозильные камеры;
— службы коммунального хозяйства (колодцы, подвалы), водоканалы, канализационные насосные станции.

Технические характеристики

Характеристики	Значения
Режим работы	непрерывный (круглосуточный)
Количество подключаемых активных блоков	от 1 до 1024
Индикация	- световая - звуковая (по заказу)
Способ отбора пробы	диффузионный
Относительная погрешность измерений, %:
- O₂ , % об.	± 1
- токсичные газы, %	25
- горючие газы, %	25
Предел допускаемой вариации выходного сигнала газоанализатора в долях от предела основной погрешности, %	0,5
Предел допускаемого изменения выходного сигнала в долях от предела основной погрешности (в течение 14 суток непрерывной работы), %	0,5
Дополнительная погрешность не превышает:
- от предела основной погрешности при изменении температуры на каждые 10 °С в пределах рабочего диапазона температур, %	0,5
- от предела основной погрешности при содержании неизмеряемых компонентов в пределах согласно графе 7 таблицы метрологических характеристик, %	1,5
Выходные сигналы (по заказу)	- интерфейс RS-485 - по заказу: релейный (типа «сухой» контакт), токовый (0 - 5 мА или 4 - 20 мА)
Пороги срабатывания сигнализации:
- O₂, об. %	18 на понижение и 23 на повышение (на повышение любой по заказу) *
- токсичные газы, ПДК	от 1 до 25 *
- горючие газы, % НКПР	10 и 20 *
Примечание	* - в стационарных газоанализаторах «ОКА» по умолчанию" устанавливается 1 порог срабатывания сигнализации , 2 и 3 пороги могут быть установлены по заказу клиента в пределах диапазона измерения.
Длина кабеля между датчиком и блоком индикации, м	до 1200
Напряжение питания газоанализатора, В	220, 50 Гц
Типы применяемых сенсоров	- электрохимические (О₂, СО, NH₃, Cl₂, H₂S, SО₂, HF, HCl, NO₂) - термокаталитические (СН₄, С₃Н₈, С₆Н₁₄, Н₂, CO) - оптические (СО, СO₂, СН₄, С₃Н₈)
Потребляемая газоанализатором мощность, В·А	не более 2 на точку контроля
Время установления показаний по уровню Т0,9, с, не более:
- О₂(при t = 25°С)	20 с
- Cl₂, NO₂ (группа И-2 по ГОСТ 13320-81)	30 с
- HF, HCl (группа И-5)	300 с
- прочих газов (кроме CO₂) (группа И-4)	120 с
- СО₂	не нормируется
Рабочий диапазон температур:
- для блока датчика, кроме каналов HF	от -40 до +50 °С
- для блока датчика на HF	от -10 до +50 °С
- для блока индикации	от -20 до +50 °С
Атмосферное давление	от 84 до 106,7 кПа
Относительная влажность воздуха	95% при 30°С
Стабильная работа при напряженности магнитного поля - не более	40 А/м
Степень защиты корпуса от пыли и влаги:	IP54 (по запросу IP65)
По устойчивости к климатическим воздействиям:	С4 и Р1 по ГОСТ 12997-84
Время прогрева газоанализатора (группа П2 по ГОСТ 13320-81) не более	15 мин

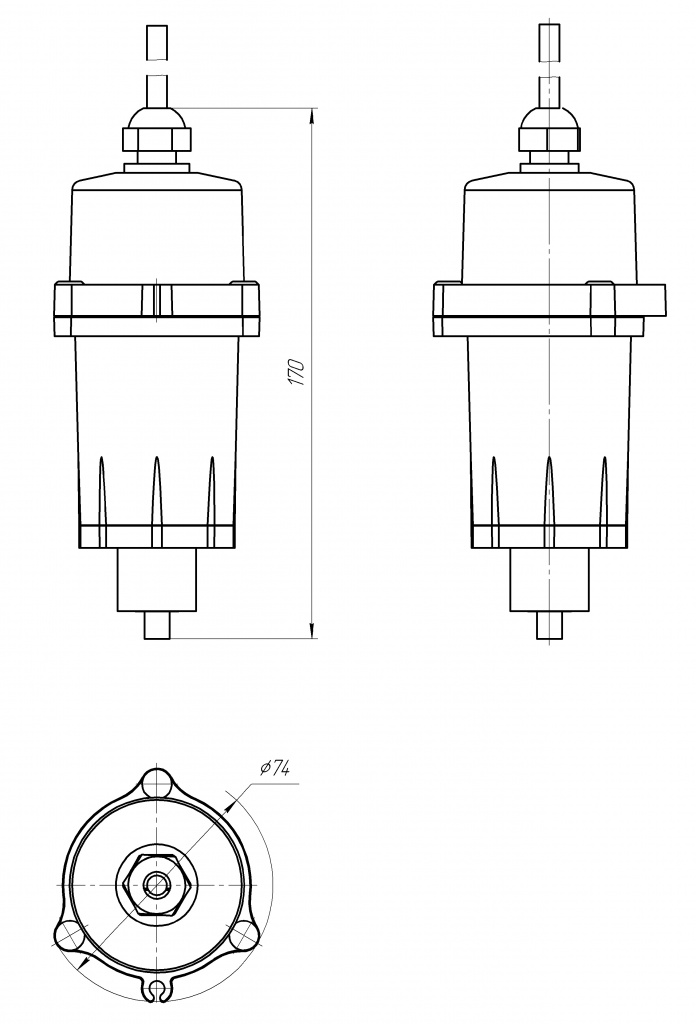

Габаритные размеры, мм, не более:
- газоанализатор	155×90×60
- блок коммутации	120×200×100
Масса, кг, не более:
- газоанализатор	0,7
- блок коммутации	1,5
Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора)	15000 ч
Межповерочный интервал газоанализатора, мес.	12
Гарантийный срок, мес.	12
Средний срок службы газоанализатора, лет	10

Метрологические характеристики газоанализатора

Определяемый компонент	Допускаемая перегрузка по концентрации	Диапазон показаний	Коэфф. пересчёта ток. вых. k1 / k2	Цена единицы наименьшего разряда	Диапазон измерения	Допускаемое содержание неизмеряемых компонентов, не более
Оксид углерода CO	10 ^{(см. примечание №1)}	(0 - 120) мг/м³	24 / 7,5	1 мг/м³	(0 - 100) мг/м³



Сероводород H₂S	10 ^{(см. примечание №1)}	(0 - 36) мг/м³	7,2 / 2,25	0,1 мг/м³	(0 - 30) мг/м³



Диоксид серы SO₂	10 ^{(см. примечание №1)}	(0 - 120) мг/м³	24 / 7,5	1 мг/м³	(0 - 100) мг/м³	H₂S не допускается
						HCl не допускается


Метан CH₄	— ^{(см. примечание №3)}	(0 - 3300) мг/м³	0,5 / 0,1563	10 мг/м³	(0 - 3300) мг/м³	(см. примечание №4)
Двуокись азота NO₂	20	(0 - 24) мг/м³	4,8 / 1,5	0,1 мг/м³	(0 - 20) мг/м³	H₂S и SO₂не допускается
Двуокись азота NO₂	20	(0 - 24) мг/м³	4,8 / 1,5	0,1 мг/м³	(0 - 20) мг/м³	Cl₂- 0,6 мг/м³
Хлористый водород HCl	2	(0 - 24) мг/м³	4,8 / 1,5	0,1 мг/м³	(0 - 20) мг/м³	H₂S - 15 мг/м³
						SO₂- 8 мг/м³
						Cl₂ - 3 мг/м³
						HF - 0,6 мг/м³
Хлор Cl₂	40 ^{(см. примечание №1)}	(0 - 30) мг/м³	6 / 1,875	0,1 мг/м³	(1 - 25) мг/м³	H₂S - 8 мг/м³
						SO₂- 10 мг/м³
						NH₃- 25 мг/м³
						HCl - 3 мг/м³
						NO₂ не допускается
Фтористый водород HF	5 ^{(см. примечание №1)}	(0 - 3) мг/м³	0,6 / 0,1875	0,01 мг/м³	(0 - 2,5) мг/м³	H₂S, SO₂и HCl не допускается
						Cl₂ - 0,7 мг/м³
						NO₂ - 3 мг/м³
						CO - 20 мг/м³
Аммиак NH₃	3 ^{(см. примечание №1)}	(0 - 720) мг/м³⁽^{см. примечание №4)}	144 / 45	1 мг/м³	(0 - 600) мг/м³
Диоксид углерода СО₂	— ^{(см. примечание №3)}	(0 - 6) об. %	1,2 / 0,375	0,01 об. %	(0 - 5) об. %
Кислород О2	— ^{(см. примечание №2)}	(0 - 36) об. %	7,2 / 2,25	0,1 об. %	(1 - 30) об. %
Водород H₂	— ^{(см. примечание №3)}	(0 - 2,55) об. %	05 / 0,1563	0,01 об. %	(0,2 - 2) об. %
Оксид углерода CO	— ^{(см. примечание №3)}	(0 - 6) об. %		0,01 об. %	(0 - 5) об. %
Сумма горючих газов, с градуировкой по:					(5 - 50) % НКПР или:
- метану CH₄	— ^{(см. примечание №3)}	(0 - 2,5) об. %	0,51 / 0,159	0,01 об. %	(0, - 2,2) об. %	^{(см. примечание №4 и №5)}
- пропану C₃H₈	— ^{(см. примечание №3)}	(0 - 1) об. %	0,2 / 0,0625	0,01 об. %	(0 - 0,85) об. %	^{(см. примечание №4 и №5)}
- гексану C₆H₁₄	— ^{(см. примечание №3)}	(0 - 20) мг/л	4 / 1,25	0,1 мг/дм³	(0 - 17,5) мг/л	^{(см. примечание №4 и №5)}
- водороду H₂	— ^{(см. примечание №3)}	(0 - 2,5) об. %	0,51 / 0,059	0,01 об. %	(0 - 2) об. %	^{(см. примечание №5)}
- оксиду углерода CO	— ^{(см. примечание №3)}	(0 - 6) об. %	1,2 / 0,375	0,01 об. %	(0 - 5,5) об. %	^{(см. примечание №5)}

Примечания:
Примечание №1 - допускаемая перегрузка по концентрации приводится как кратность от верхнего предела диапазона измерений (ВП);
Примечание №2 - в воздухе рабочей зоны объёмная доля кислорода не превышает верхнего предела измерений, поэтому перегрузка по кислороду не нормируется;
Примечание №3 - сенсоры на диоксид углерода СО₂ и горючие газы (СН₄, С₃Н₈, С₆Н₁₄, Н₂) выдерживают перегрузку по концентрации при содержании определяемого компонента до 100 об. %;
Примечание №4 - перекрестная чувствительность каналов углеводородов градуированных по одному из указанных в таблице, к другим горючим газам - не нормируется;
Примечание №5 - в блоках датчиков с каналами измерения H₂ и/или CO и/или какого-либо из углеводородов (СН₄, С₃Н₈, С₆Н₁₄) по запросу может учитывается перекрестное влияние измеряемых газов.

Пороги срабатывания и содержание определяемого компонента

Определяемый компонент	Порог 1	Порог 2, диапазон настройки	Порог 3, диапазон настройки
Оксид углерода CO	20 мг/м³ (1 ПДК)	100 мг/м³ (5 ПДК)	Настраиваемый *
Сероводород H₂S	10 мг/м³ (1 ПДК)	Настраиваемый *	Настраиваемый *
Диоксид серы SO₂	10 мг/м³ (1 ПДК)	Настраиваемый *	Настраиваемый *
Двуокись азота NO₂	2 мг/м³ (1 ПДК)	Настраиваемый *	Настраиваемый *
Хлористый водород HCl	5 мг/м³ (1 ПДК)	Настраиваемый *	Настраиваемый *
Хлор Cl₂	1 мг/м³ (1 ПДК)	20 мг/м³ (20 ПДК)	Настраиваемый *
Фтористый водород HF	0,5 мг/м³ (1 ПДК)	2,5 мг/м³ (5 ПДК)	Настраиваемый *
Аммиак NH₃	20 мг/м³ (1 ПДК)	60 мг/м³ (3 ПДК)	Настраиваемый *
Диоксид углерода CO₂	0,5 об.%	Настраиваемый *	Настраиваемый *
Кислород О₂	18 об.% на понижение	23 об.% на повышение	Настраиваемый *
Водород H₂	0,4 об.% (10 ПДК)	0,8 об.% (20 ПДК)	Настраиваемый *
метан CH₄	0,44 об.% (10 % НКПР)	0,88 об.% (20 % НКПР)	Настраиваемый *
пропан C₃H₈	0,17 об.%	Настраиваемый *	Настраиваемый *
гексан C₆H₁₄	3,5 мг/л	Настраиваемый *	Настраиваемый *

* - в стационарных газоанализаторах «ОКА И23» 1 порог обязателен (в некоторых случаях 2 порог тоже), остальные пороги могут быть установлены по заказу клиента в пределах диапазона измерения.

Допускаемые изменения показаний газоанализатора

Определяемый компонент	Допускаемые изменения показаний в течение 10 с
Оксид углерода CO, мг/м³	2
Сероводород H₂S, мг/м³	0,2
Диоксид серы SO₂, мг/м³	2
Хлор Cl₂, мг/м³	0,2
Хлористый водород HCl, мг/м³	0,2
Фтористый водород HF, мг/м³	0,02
Аммиак NH₃, мг/м³	2
Диоксид азота NO₂, мг/м³	0,2
Диоксид углерода (Углекислый газ) CO₂, об.%	0,02
Кислород О₂, об.%	0,2
Горючие газы:
Метан CH₄, об.%	0,02
Пропан C₃H₈, об.%	0,02
Гексан C₆H₁₄, мг/л	0,2
Водород H₂, об.%	0,02
Оксид углерода СО, об.%	0,2

Перечень поверочных газовых смесей, необходимых для поверки газоанализатора

Определяемый компонент	Рекомендуемая газовая смесь (ПГС N5)
Оксид углерода CO, мг/м³	(90±10)
Сероводород H₂S, мг/м³	(27±3)
Диоксид серы SO₂, мг/м³	(90±10)
Хлор Cl₂, мг/м³	(22±2)
Хлористый водород HCl, мг/м³	(18+2)
Фтористый водород HF, мг/м³	(2,2±0,3)
Аммиак NH₃, мг/м³	(550±50)
Диоксид азота NO₂, мг/м³	(18±2)
Диоксид углерода (Углекислый газ) CO₂, об.%	(4,75± 0,25 0,5) № 3772-87
Кислород О₂, об.%	(28±2) № 3726-87
Горючие газы:
Метан CH₄, об.%	(2,1±0,10) № 3907-87
Пропан C₃H₈, об.%	(0,81±0,04) № 3970-87
Гексан C₆H₁₄, об.%	(0,48±0,01 -0,05) № 5322-90
Водород H₂, об.%	(1,91±0,09) № 4268-88
Оксид углерода СО, об.%	(5,2±0,25) № 3838-87 и ген-р ГР03М

Примечания:
1) ПГС на основе CO, NH₃, NO₂, H₂S, SO₂ в воздухе получают с использованием генератора ГР03М в комплекте с ГСО-ПГС;
2) ПГС на основе хлора (Cl₂)в воздухе - с использованием генератора ГХ-120;
3) ПГС на основе HF в воздухе и HCl в азоте - с использованием генератора ПГС модульного "Инфан";
4) Концентрация Метана C, об. %, пересчитывается в C, мг/м³ , по формуле: С_{мг/м куб} = С_об.% 12,05*16/28.95 = 6700 С_об.%.
5) Концентрация Гексана С, об. %, пересчитывается в С, мг/л, по формуле: С_мг/л = С_об.% 12,05*86/28.95 = 35.8 С_об.%.
6) ПГС №1 – ПНГ (воздух) каналов горючих и токсичных газов; для каналов кислорода – азот. Допускается использование ПГС на основе CO₂ в воздухе.

Комплект поставки

Наименование	Количество, шт.
Газоанализатор: ОКА-92МТ (моноблок) И23	1 - 1024
Руководство по эксплуатации, методика поверки, паспорт	1

Дополнительные принадлежности

Наименование	Количество, шт.
Блок коммутации (БКУ)	1 - 32
Блок коммутации (БР10М)	1
Блок коммутации (РП)	1 - 32
Блок питания (БП-35-24) 24 В / 35 Вт	1
Блок питания (БП-60-24) 24 В / 60 Вт	1
Защитный кожух блока датчиков	1 - 1024
Тестовый кабель (USB-RS485 EDGK)	1
