СГАЭС-ТГМ 14 многоканальная система газового контроля

Многоканальная система разработана и серийно изготавливается для автоматического непрерывного круглосуточного контроля и измерения предельно допустимых концентраций (ПДК) взрывоопасных и токсичных веществ, а также объемной доли кислорода (O₂) и углекислого газа (CO₂), кроме того, довзрывных концентраций (ДВК) горючих газов и паров горючих жидкостей в смеси с азотом или воздухом, а также выдачи сигнализации о превышении установленных пороговых значений и подачи команды на внешние исполнительные устройства (сирены, клапана, включение вентиляции, отключение насосов и т.д.).

! Система может использоваться как автономно, так и в составе АСУ ТП промышленных предприятий для контроля воздуха рабочей зоны в точках на различном расстоянии друг от друга.

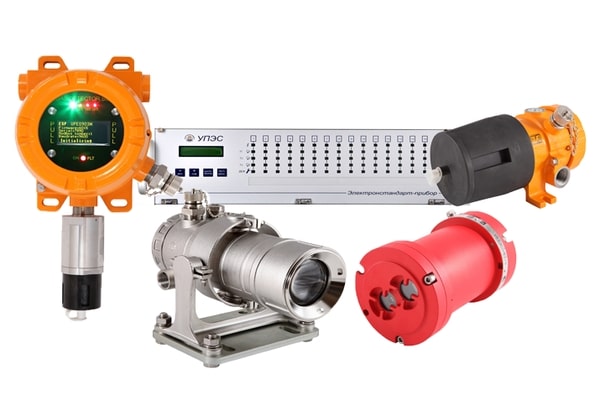

Система состоит из следующих элементов:

• панели управления УПЭС (пороговое устройство) устанавливаемой вне взрывоопасных зон;
• первичных измерительных преобразователей (газоанализаторы): СГОЭС, СГОЭС-2, СГОЭС-М11, СГОЭС-М11-2, ССС-903, ССС-903М19, ССС-903МТ, устанавливаемых в местах контроля.

Также возможно подключение извещателей пламени ИПЭС-ИК/УФ, ИПЭС-IR4000, ИПЭС-IR4000-I и трассового газоанализатора ТГАЭС.

В зависимости от способа подключения газоанализаторов к пороговому устройству различают следующие панели управления:

• УПЭС-40 и УПЭС-50А с возможностью подключения до 16 газоанализаторов по токовой петле (4-20 мА);
• УПЭС-50Ц  с возможностью подключения до 128 газоанализаторов по цифровому каналу связи RS-485.

Пример состава системы СГАЭС-ТГМ

Газоанализаторы системы газового контроля СГАЭС-ТГМ внесены в реестр СИ (средств измерений) РФ и поставляются с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал, в зависимости от модификации газоанализатора, составляет от 12 до 24 месяцев.

Гарантийный срок службы составляет 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента изготовления. Завод-изготовитель гарантирует соответствие системы газового контроля требованиям ЖСКФ.411711.003 ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

Достоинства системы:

— одновременный контроль до 16 (с аналоговым подключением) или до 128 (с цифровым подключением) газоанализаторов;
— наличие цифрового ЖК-дисплея для отображения концентрации контролируемых газов и линейной светодиодной индикации показывающей состояние работы канала;
— возможность передачи данных на ПК или пункт централизованного наблюдения посредством RS-485;
— 3-х пороговая сигнализация;
— наличие звуковой сигнализации встроенной в панель управления УПЭС;
— в первичных измерительных преобразователях используются надежные фирменные сенсоры отечественного и импортного производства;
— непрерывный контроль газов;
— удобство монтажа панели управления в шкаф автоматики.

Области применения:

— нефтяные и газовые месторождения;
— НПЗ, нефтебазы, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— индустриальные парки;
— сухопутные и морские платформы по добыче углеводородов, нефтяные танкеры;
— химическая, металлургическая, энергетическая, горнодобывающая и др. отрасли промышленности;
— взрывоопасные зоны помещений и наружных установок согласно ГОСТ 30852.9 (МЭК 60079-10), гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
