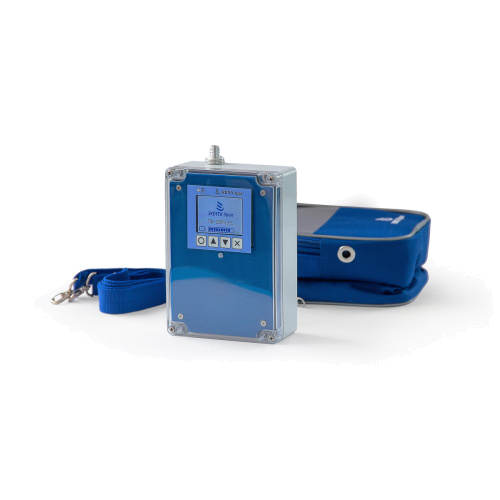

ПА-20М-3-1 аспиратор одноканальный взрывозащищенного исполнения

ПА-20М-3-1 аспиратор одноканальный взрывозащищенного исполнения

С поверкой

ПА-20М-3-1 аспиратор одноканальный взрывозащищенного исполнения фото 2

Отзывов: 0

Добавить отзыв

Артикул: 928

Характеристики:

Назначение

Отбор проб воздуха

Тип прибора

Индивидуальный

Канальность

Одноканальный

Способ пробоотбора

Принудительный

Взрывозащита

Да

Индикация

Цифровая

Области применения

от 145 465 ₽ / шт с НДС (22%)

В корзину

Купить в 1 клик

Нашли дешевле

Срок отгрузки до 25-35 рабочих дней

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Взрывозащищённый аспиратор ПА-20М-3-1 разработан для безопасного отбора разовых проб воздуха в условиях взрывоопасных сред. Прибор эффективно применяется во взрывоопасных зонах угольных шахт и рудников, представляющих опасность по метану и угольной пыли.

Конструкция и функционал аспиратора ПА-20М-3-1.

Устройство и принцип работы

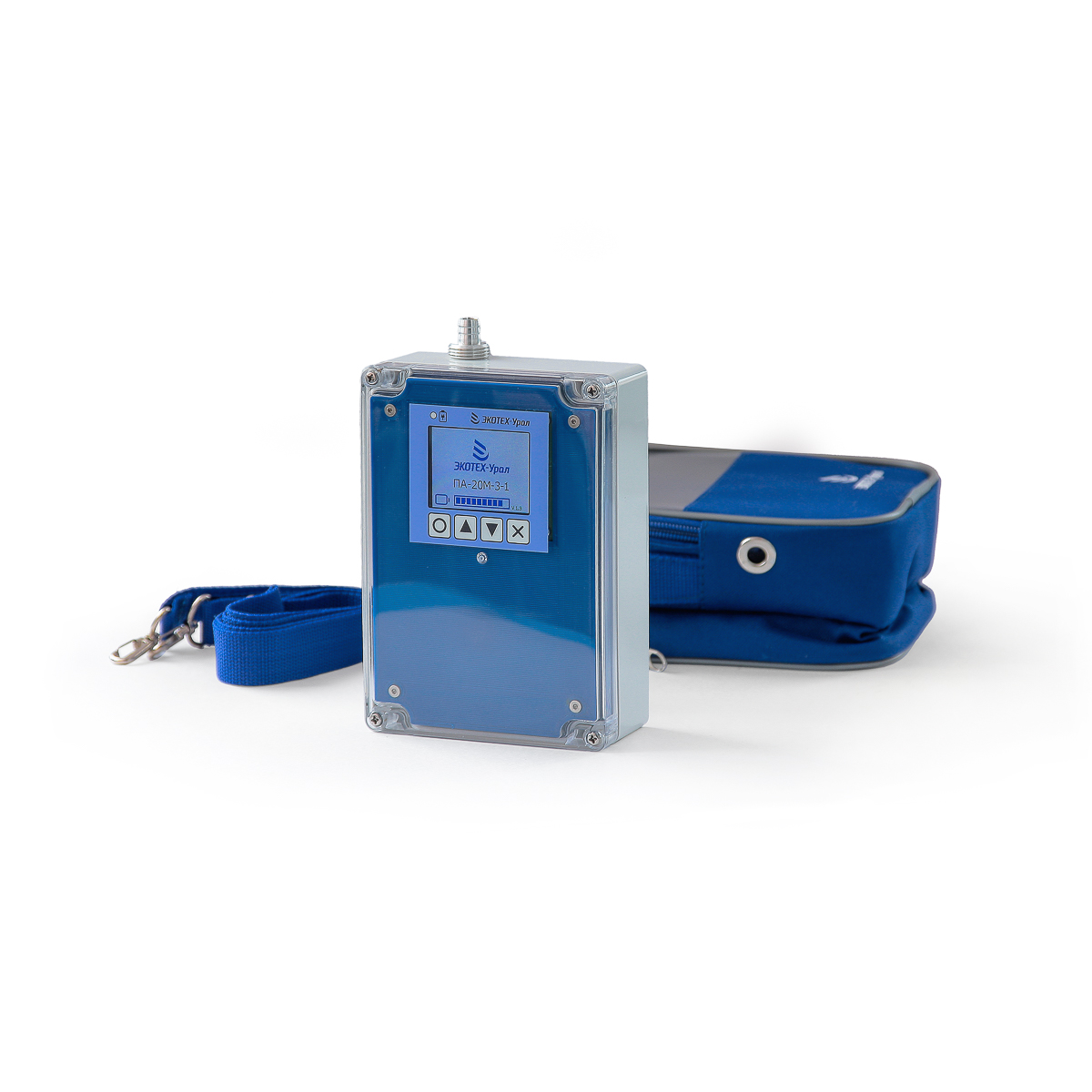

Прибор выполнен в виде компактного переносного блока, заключенного в прочный пластмассовый корпус.
Основные конструктивные элементы:
• Корпус: Пластмассовый, оснащен штуцером для подключения силиконовой трубки с фильтродержателем.
• Внутреннее оснащение: Вентилятор, управляющий контроллер, аккумуляторная батарея.
• Панель управления: На лицевой панели расположены плёночная клавиатура, цифровой индикатор, разъём для подключения зарядного устройства и входной штуцер.

В качестве побудителя расхода воздуха используется малогабаритный центробежный вентилятор. Вентилятор обеспечивает прокачку воздуха через фильтры АФА с фиксированным расходом 15 или 20 л/мин. Объем прокачанного воздуха отображается на цифровом индикаторе.
Встроенный контроллер обеспечивает ряд ключевых функций:
  • Программирование заданного объема пробы воздуха.
  • Индикация уровня заряда/разряда аккумулятора.
  • Автоматическое поддержание расхода воздуха (15 или 20 л/мин).
  • Контроль напряжения аккумуляторной батареи.
  • Автоматическое отключение при достижении заданного объема пробы.
  • Автоматическое отключение при снижении напряжения аккумулятора ниже допустимого уровня.

Питание:
В корпус прибора интегрирована аккумуляторная батарея напряжением 8,4 В и емкостью 2200 мА*ч. Зарядка АКБ осуществляется с помощью беспроводного зарядного устройства (по протоколу Qi), входящего в комплект поставки.

Взрывозащищенность прибора для отбора проб воздуха ПА-20М-3-1 обеспечивается выполнением его конструкции в соответствии с общими требованиями по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и видом взрывозащиты «искробезопасная электрическая цепь «і» по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Аспиратор внесен в Госреестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой. Межповерочный интервал - 1 год (12 месяцев). Гарантийный срок эксплуатации аспиратора составляет 12 месяцев со дня отгрузки потребителю. Завод-изготовитель гарантирует соответствие аспиратора требованиям технических условий ТУ 4215-008-39906142-2010 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Достоинства аспиратора:

— Сертифицирован на соответствие требованиям взрывозащиты.
—  Функция программирования заданного объема пробы.
—  Цифровое отображение текущего объема отобранного воздуха.
—  Автоматическая стабилизация и поддержание установленного расхода.
—  Система индикации уровня заряда и разряда встроенного аккумулятора.
—  Допустимая продолжительность непрерывной эксплуатации – 2-3 часа.
— Средняя наработка на отказ не менее 10000 ч.
— Средний срок службы не менее 6 лет.

Области применения:

Прибор ПА-20М-3-1 предназначен работы во взрывоопасных средах в подземных выработках угольных шахт и рудников, опасных по метану и угольной пыли.

Заказывая оборудование в ООО «ГазПриборы», вы получаете надежный инструмент для мониторинга условий труда и обеспечения промышленной безопасности на вашем предприятии.

Технические характеристики

Характеристики	Значения
Диапазоны расхода, л/мин	15, 20
Вид индикации	ЖК
Время отбора проб воздуха с дискретностью 1 мин, мин	до 120
Дискретность задания времени отбора пробы, мин, более	1
Пределы допускаемой относительнойпогрешности таймера (δi): - при задании времени до 2 мин включительно, % - при задании времени свыше 2 мин, %	±1,0 ±0,5
Пределы допускаемой основной приведенной погрешности приборов с ротаметрами (γ), %	-
Пределы допускаемой основной относительной погрешности приборов с датчиками расхода (δ), %	±5
Пределы допускаемой дополнительной погрешности за счет отклонения температуры окружающего воздуха от нормальной на каждые 10 ˚С, %, не более	0,5 δ
Напряжение питания, В	7,2
Потребляемая мощность,В·А, не более	8
Габаритные размеры(длина х ширина х высота),мм, не более	160 х 105 х 60
Масса, кг, не более	0,6
Условия эксплуатации: - температура окружающеговоздуха, °С - относительная влажность воздухапри температуре не более 35 °С,%, не более - атмосферное давление, кПа	от минус 10 до 40 95 84-106,7
Среднее время восстановления приборов, ч, не более	8
Средняя наработка на отказ,ч, не менее	10000
Средний срок службы, лет, не менее	6

Комплект поставки

Наименование	Количество
Прибор с аккумулятором	1 шт.
Зарядное устройство	1 шт.
Фильтродержатель ИРА-20-1	1 шт.
Силиконовая трубка ( L=1.0 м)	1 шт.

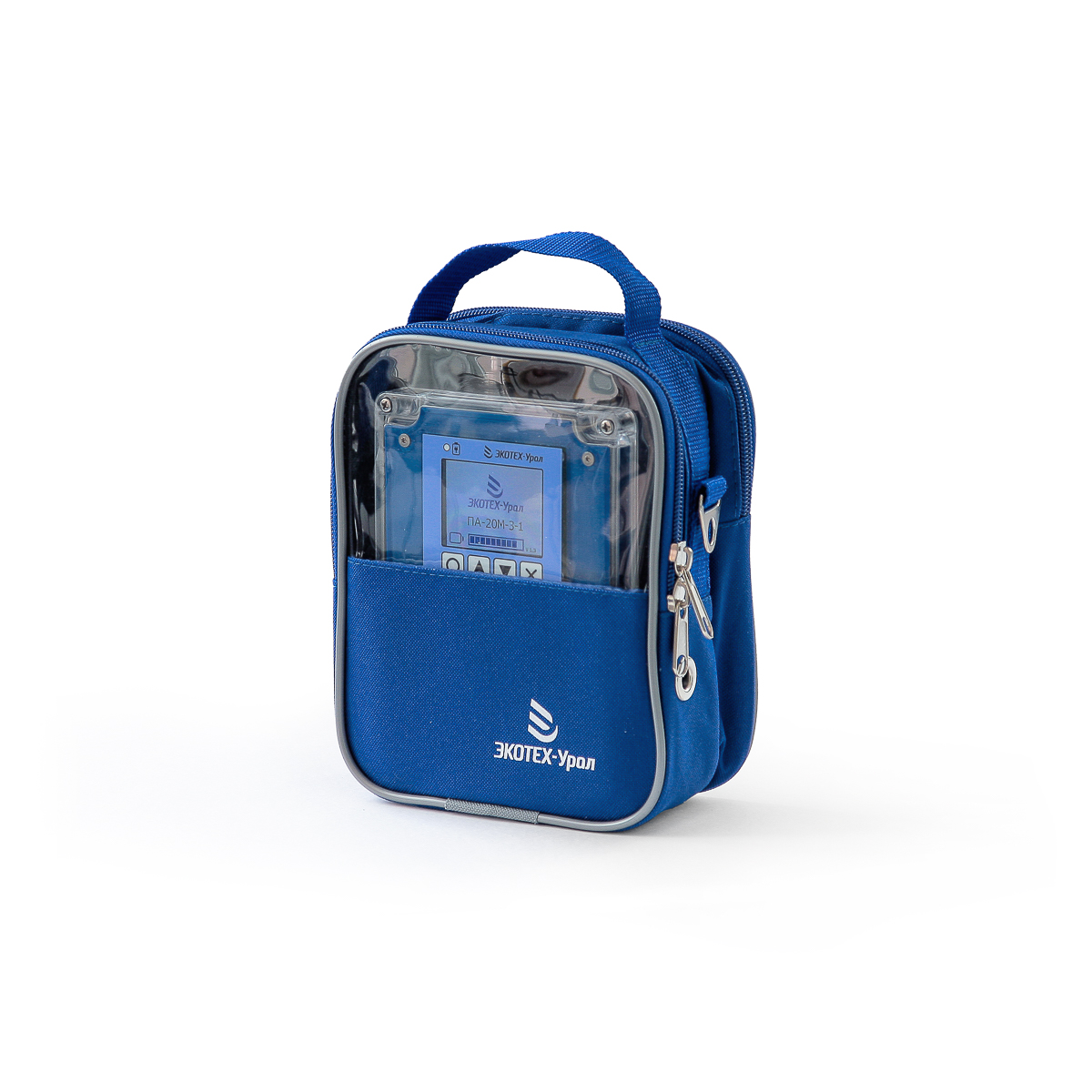

Сумка для транспортирования.	1 шт.
Руководство по эксплуатации	1 шт.
Методика поверки МП 65-221-2010	1 шт.
