ЭССА-СН4/N исп. БС/(И)/(Р)/(Н) стационарный многоканальный общепромышленный газоанализатор метана

Стационарный газоанализатор разработан и серийно изготавливается для круглосуточного контроля и измерения в воздухе рабочей зоны довзрывной концентрации (ДВК) метана (СН₄) и других горючих газов (пропан, бутан, гексан), а также управления исполнительными устройствами (вентиляция, газовые клапана и пр.) с сигнализацией о превышении установленных пороговых значений и с возможностью передачи информации на верхний уровень АСУ по цифровому каналу связи.

! Газоанализатор представляет собой многоканальный прибор непрерывного автоматического действия с термокаталитическим (или инфракрасным) методом измерения и диффузионным отбором пробы.

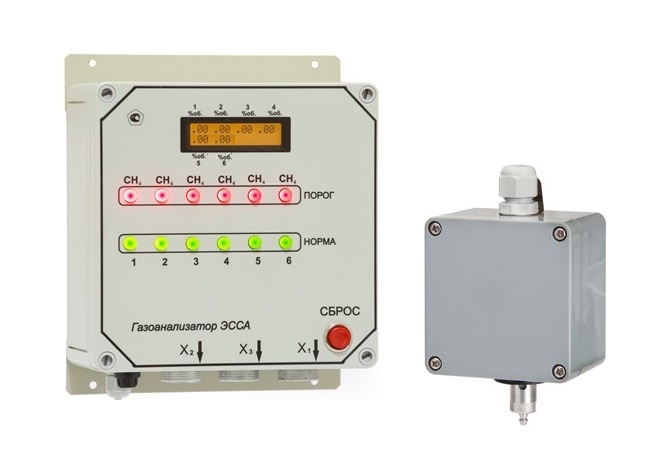

Конструктивно газоанализаторы ЭССА БС/(И)/(Н)/(Р) состоят из блока сигнализации (БС) и измерительных преобразователей (ИП), а также, в зависимости от варианта исполнения, дополнительных блоков.

Варианты исполнения газоанализатора ЭССА-СН4/N исп. БС/(И)/(Р)/(Н)

Модификация	Состав

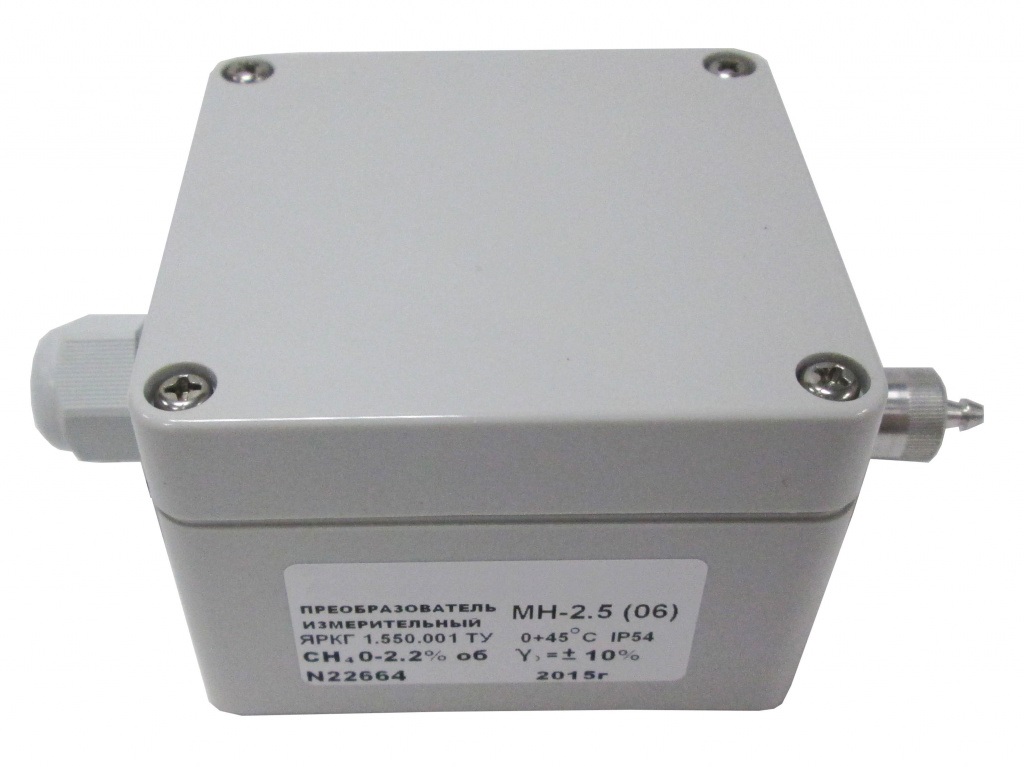

БС – с блоком сигнализации	Состоят из измерительных преобразователей метана (или пропана, или бутана, или гексана) МН-2,5 (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП  соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС,  от 1 до 16.
БС/И – с цифровой индикацией измеряемой концентрации	Состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
БС/Р – с цифровой индикацией измеряемой концентрации и связью с компьютером по RS-485 (Modbus RTU) с помощью ПО ЭССА	Состоят из ИП, БС с встроенным БИН и блоком сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений, с помощью блока БГЕ, в случае превышения Порогов, установленных на газоанализаторе.
БС/Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП)	Состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

Прибор, по дополнительному заказу, может комплектоваться блоком реле клапана БРК-1 и пультом сигнализации ПС-1.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации составляет 24 месяца с момента изготовления. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ЯРКГ1.550.001-05ТУ при соблюдении условий эксплуатации, хранения и транспортирования, указанных в руководстве по эксплуатации на прибор.

Достоинства газоанализатора:

— одновременный контроль метана в 16-ти зонах;
— простой в установке и эксплуатации;
— оснащён "сухими" контактами реле;
— оснащен ЖК-дисплеем для отображения текущих значений концентрации метана;
— 2-х пороговая свето-звуковая сигнализация по каждому измерительному каналу;
— расширенный температурный диапазон для выносных ИП (от -30 до +45 °C) позволяющий установку вне помещений;
— возможность передачи измерительной информации различными способами (RS-485, Ethernet, SMS-сообщения).

Области применения:

— непрерывный мониторинг воздуха рабочей зоны промышленных зданий и помещений на наличие горючих газов;
— инженерные объекты водоканала;
— индустриальные парки;
— на объектах речного транспорта;
— котельные различной мощности;
— инженерные объекты ЖКХ.
