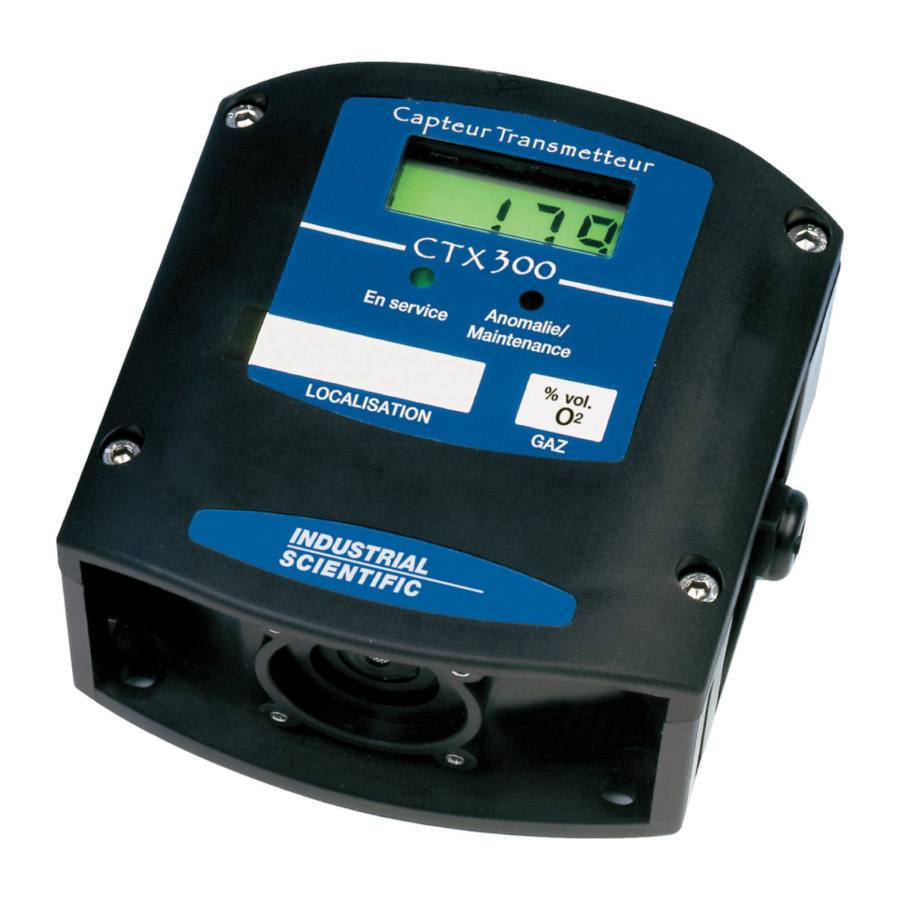

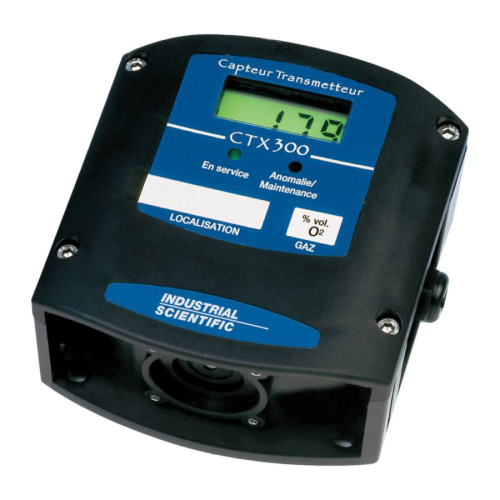

Oldham CTX300 стационарный газоанализатор

Серийный газоанализатор Oldham CTX300 — это компактное решение для непрерывного контроля концентрации кислорода, углекислого газа, токсичных примесей и газообразных хладагентов. Прибор разработан для объектов, где даже незначительное превышение норм по опасным веществам способно привести к аварии, поэтому оборудование обеспечивает оперативное обнаружение угроз и высокий уровень безопасности.

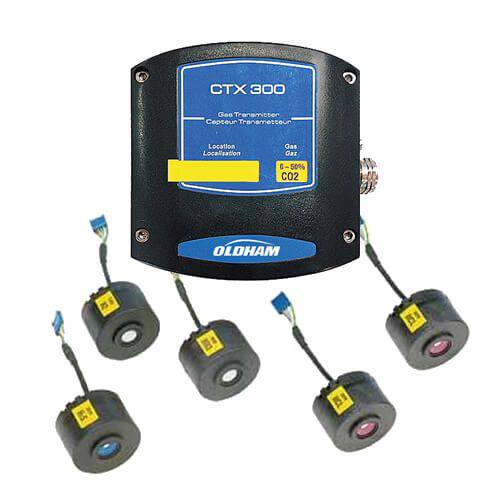

Газоанализатор CTX300 представляет собой компактный прибор массой 520 г, заключенный в ударопрочный корпус из поликарбоната, с габаритами 130×136×69 мм. Отбор проб осуществляется по диффузионному принципу — газ поступает к чувствительному элементу естественным путем, без применения насоса, поэтому устройство должно монтироваться непосредственно в местах возможного скопления контролируемого вещества. Прибор поддерживает три типа сменных датчиков: электрохимические (для определения O₂, CO, H₂S, NO, NO₂, SO₂, Cl₂, HCN, NH₃ и других токсичных газов), инфракрасные (для CO₂) и полупроводниковые (для фреонов R134a, R404a, R32, R410a и ряда органических паров). Всего доступно более 30 вариантов сенсоров, что позволяет адаптировать анализатор под конкретные промышленные или коммерческие задачи. Датчики поставляются уже откалиброванными, их замена занимает всего несколько минут и не требует специального инструмента.

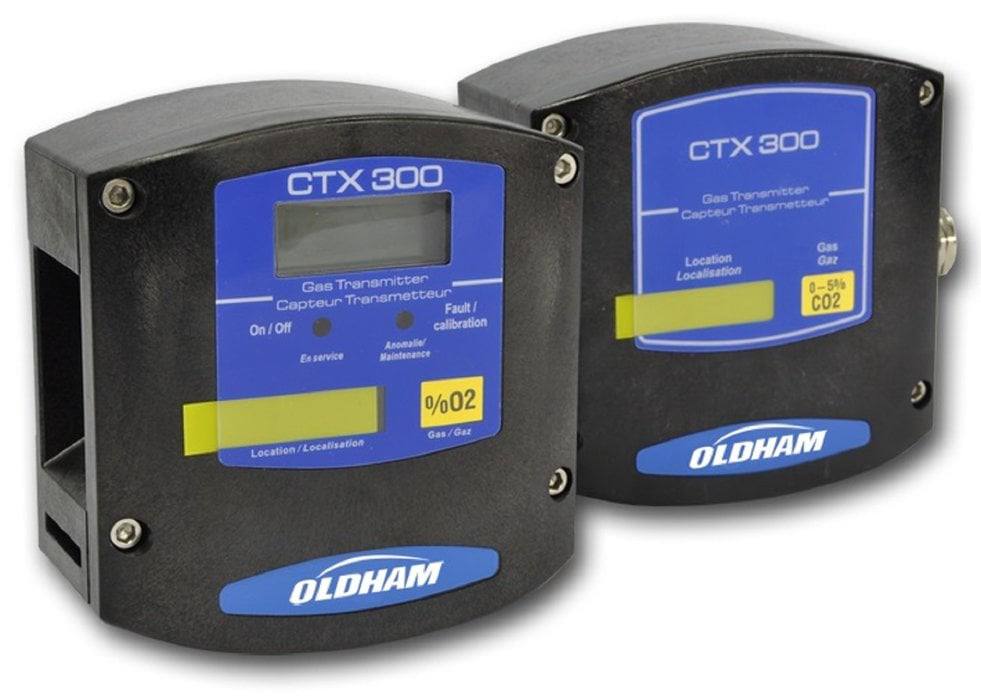

Для передачи данных прибор оснащен аналоговым выходом 4–20 мА. В зависимости от исполнения возможна двухпроводная схема подключения без дисплея либо трехпроводная с подсвечиваемым жидкокристаллическим экраном. Светодиодная индикация оповещает о состоянии: зеленый индикатор свидетельствует о нормальной работе (в трехпроводном варианте), желтый — о неисправности или необходимости технического обслуживания. Питание осуществляется от источника постоянного тока напряжением 15–32 В, при этом потребляемый ток составляет 60 мА в базовой версии, 100 мА при использовании CO₂- или полупроводникового датчика без дисплея и 110 мА в исполнении с экраном.

Рабочий диапазон температур зависит от комплектации: от −40 до +50 °C для модели без дисплея и от −20 до +50 °C для версии с индикацией. Корпус защищен по стандарту IP54 (NEMA 3/3R), кабельный ввод оснащен сальником PG9, рассчитанным на кабель диаметром 6–11 мм. Устройство разработано в соответствии с европейским стандартом EN14624, а также отвечает требованиям электромагнитной совместимости EN 50270:06, что гарантирует точность, стабильность и безопасность измерений. CTX300 предназначен исключительно для эксплуатации в неклассифицированных (безопасных) зонах.

Благодаря аналоговому выходу анализатор легко интегрируется в системы безопасности, вентиляции и автоматизированные системы управления технологическими процессами. Съемные датчики упрощают обслуживание, а устойчивость к агрессивным средам (например, сероводороду, соляной кислоте) расширяет сферу применения. Прибор может использоваться на складах, в котельных, компрессорных станциях, лабораториях, на пищевых и фармацевтических производствах, а также на любых других объектах, где требуется надежный контроль газовой среды.

Гарантийный срок эксплуатации газоанализатора – 12 месяцев со дня продажи. Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой. Межповерочный интервал - 1 год (12 месяцев).

Особенности:

— Заводская калибровка сенсоров: поставка датчиков в предварительно настроенном виде исключает необходимость проведения сложных калибровочных работ на объекте, существенно сокращая время пусконаладки и последующего обслуживания при замене элементов.
— Эргономичный и легкий корпус: благодаря малым габаритам (130 × 136 × 69 мм) и весу всего 520 г, прибор оптимален для скрытого или открытого монтажа в условиях ограниченного пространства (в нишах, вентиляционных камерах или аппаратных шкафах).
— Упрощенная инсталляция: стандартное резьбовое крепление и кабельный сальник PG9, рассчитанный на проводники диаметром от 6 до 11 мм, позволяют быстро подключить устройство по типовой схеме без конструктивных доработок.
— Высокая температурная устойчивость: газоанализатор сохраняет стабильную работоспособность в широком диапазоне температур (от -40 до +50 °C для моделей без экрана и от -20 до +50 °C для версий с ЖК-дисплеем), что делает его пригодным для неотапливаемых складов, технических боксов и защищенных уличных шкафов.
— Надежная пыле- и влагозащита (IP54, NEMA 3/3R): герметичность корпуса надежно предохраняет внутренние компоненты от водяных брызг и мелкодисперсной пыли, допуская эксплуатацию в загрязненных и влажных промышленных зонах.
— Химическая стойкость: использование прочного поликарбоната для корпуса и специализированных датчиков обеспечивает стабильную работу прибора при постоянном контакте с агрессивными химическими веществами (включая сероводород H₂S и хлороводород HCl).
— Универсальный интерфейс 4–20 мА: стандартизированный аналоговый выход гарантирует легкую интеграцию устройства в любые современные системы промышленной автоматизации (АСУ ТП, SCADA, модули управления вентиляцией и аварийной сигнализацией).
— Гибкие схемы подключения: возможность выбора между 2- и 3-проводным типом подключения упрощает проектирование кабельных линий без применения дополнительных согласующих плат или модулей.
— Автоматический мониторинг неисправностей: формирование сигнала ошибки путем выхода параметров тока за пределы стандартного диапазона 4–20 мА позволяет внешней управляющей системе мгновенно распознать отказ детектора или обрыв линии связи.
— Официальная сертификация в РФ: внесение прибора в Государственный реестр средств измерений (№ 61404-15) дает право официально применять его на объектах, подлежащих строгому государственному метрологическому учету и контролю.
— Соответствие жестким стандартам: сертификация по европейскому стандарту EN14624 и регламенту электромагнитной совместимости EMC (EN 50270:06) подтверждает высокую точность, стабильность показаний и помехозащищенность оборудования в условиях промышленных помех.
— Надежность диффузионного метода: за счет естественного поступления анализируемого газа к сенсору (без использования принудительного насоса) в конструкции прибора отсутствуют изнашиваемые движущиеся детали. Это минимизирует количество потенциальных точек отказа и существенно снижает затраты на регулярное техобслуживание.

Область применения:

Газоанализатор Oldham CTX300 используется для непрерывного стационарного мониторинга содержания опасных газов в невзрывоопасных зонах. Прибор востребован на объектах различного назначения: холодильных установках и складах с холодильными камерами, котельных и теплогенераторных пунктах, газоиспользующих объектах, подземных автостоянках и гаражах, очистных сооружениях, канализационных насосных станциях (КНС), коллекторах и канализационных узлах, химических производствах и складах химикатов, лабораториях, а также на предприятиях пищевой, фармацевтической и водоочистной промышленности.
