МАГ-6 С-П стационарный однокомпонентный газоанализатор

МАГ-6 С-П стационарный однокомпонентный газоанализатор

С поверкой

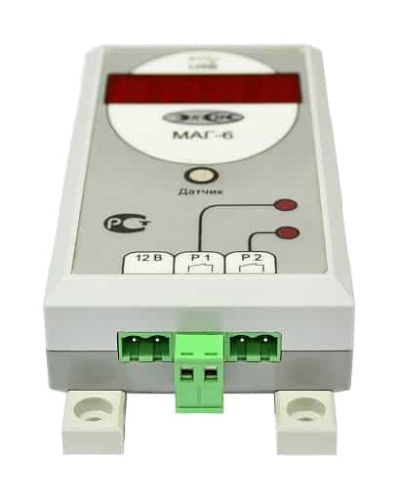

МАГ-6 С-П стационарный однокомпонентный газоанализатор фото 2

МАГ-6 С-П стационарный однокомпонентный газоанализатор фото 3

МАГ-6 С-П стационарный однокомпонентный газоанализатор фото 4

Отзывов: 0

Добавить отзыв

Артикул: 799

Характеристики:

Назначение

Контроль в воздухе рабочей зоны

Тип прибора

Стационарный

Канальность

Одноканальный

Способ пробоотбора

Диффузионный (Конвекционный)

Взрывозащита

Нет

Индикация

Цифровая

Выходные сигналы

Реле / Выход на ПК / Световая сигнализация / Звуковая сигнализация

Контролируемые газы

Аммиак (NH3) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Метан (CH4) / Оксид углерода (CO) / Сероводород (H2S) / Диоксид углерода (CO2)Показать все

Области применения

от 24 500 ₽ / шт с НДС (22%)

В корзину

Купить в 1 клик

Нашли дешевле

Срок отгрузки до 20-30 рабочих дней

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

МАГ-6 С-П стационарный однокомпонентный газоанализатор используются для определения концентрации в процентном соотношении кислорода (O₂), углекислого газа (CO₂), метана (CH₄), а также массовой концентрации монооксида углерода (СО), аммиака (NH₃), сероводорода (H₂S), диоксида азота (NO₂) и диоксида серы (SO₂) в воздушной среде рабочей области (одного из восьми компонентов, определяемого модификацией).

Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие газоанализатора требованиям ТУ 26.51.53-016-70203816-2021 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Устройство и принцип работы

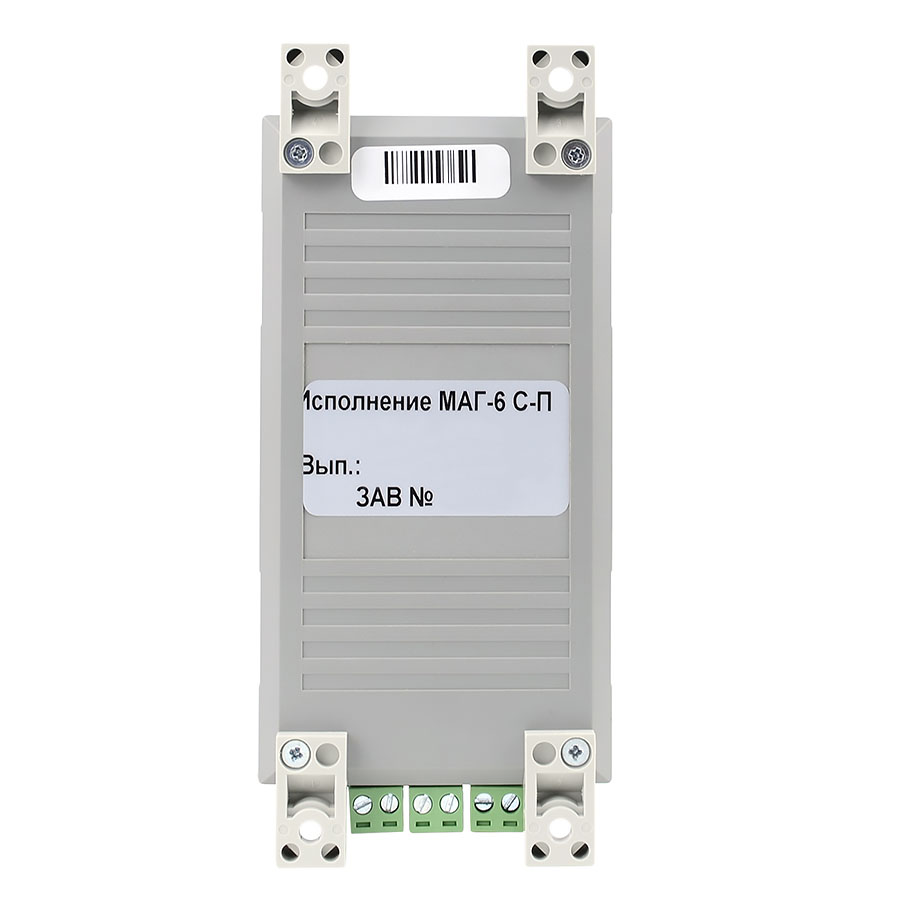

Конструкция измерительного модуля газоанализатора предусматривает использование пластикового корпуса, внутри которого размещены: электронная плата и чувствительный элемент. На передней стороне прибора расположены: выходной порт для сигнала анализируемого газа, индикаторы на основе светодиодов, отображающие рабочее состояние каналов управления, а также цифровой дисплей. Верхняя часть корпуса оборудована разъемом, обеспечивающим связь газоанализатора с компьютером. В нижней части находятся релейные разъемы для подсоединения внешних устройств и порт питания. Монтаж газоанализатора на вертикальную плоскость осуществляется с помощью крепежных элементов, расположенных в верхней зоне задней стенки корпуса.

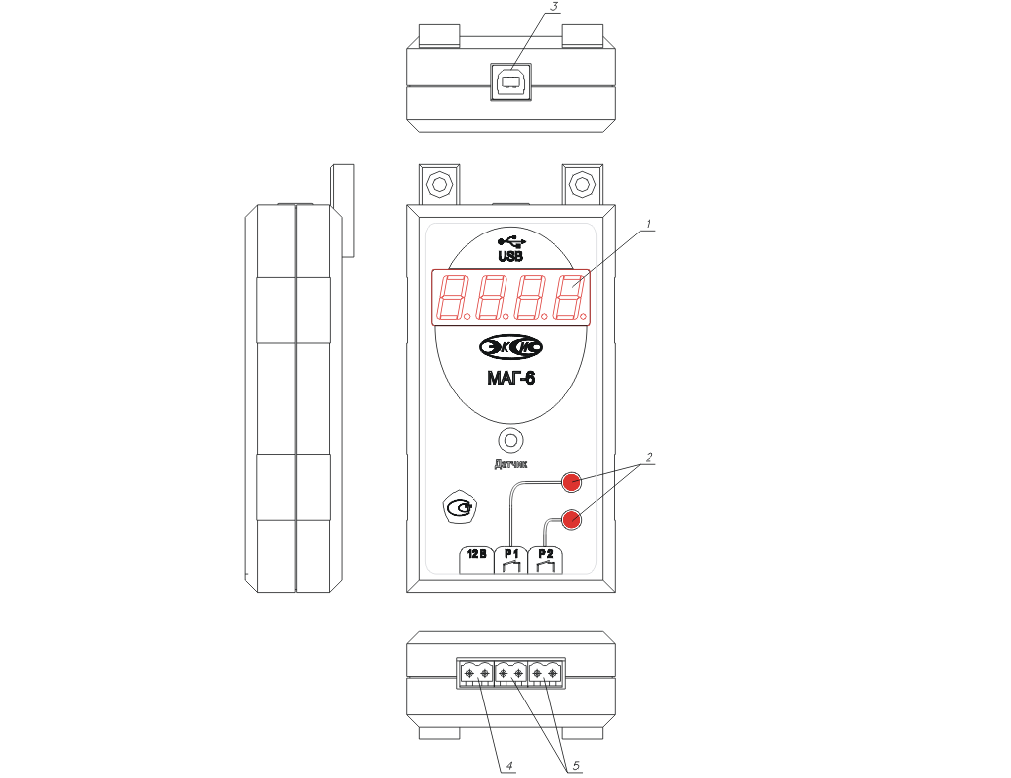

Однокомпонентный газоанализатор МАГ-6 С-П

1 - цифровой индикатор; 2 - светодиодные индикаторы отображения состояния каналов управления; 3 - разъем для подключения к компьютеру USB;

4 - разъем питания 12 В; 5 - разъемы реле для исполнительных устройств.

Светодиодные индикаторы, объединенные в группу, визуально отображают текущий статус линий управления внешними устройствами, информируя пользователя о активации подключенных к ним выходных устройств.Разъем, расположенный в позиции 3, используется для подсоединения газоанализирующего оборудования к компьютеру или другому управляющему устройству посредством USB-интерфейса.

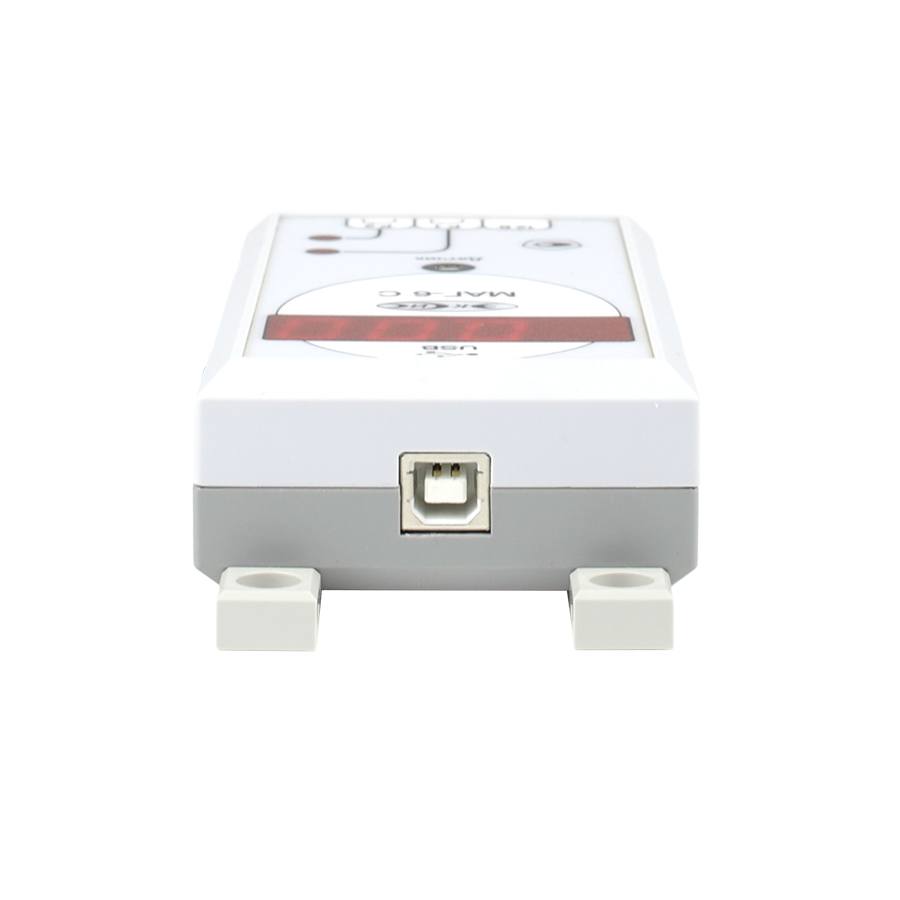

Разъем МАГ-6 С-П для подключения к компьютеру USB

1 - питание (+5В); 2 - линия D-; 3 - линия D+; 4 - общий (земля)

Работа выходных устройств

Два реле могут служить выходными устройствами газоанализатора. Функционирование этих устройств определяется конфигурацией управляющих каналов. Управляющий канал активирует или деактивирует выходное устройство, реагируя на определенные события, происходящие в этом канале. К таким событиям относятся: превышение верхнего предела, выход за нижний порог и обнаружение неисправности прибора.

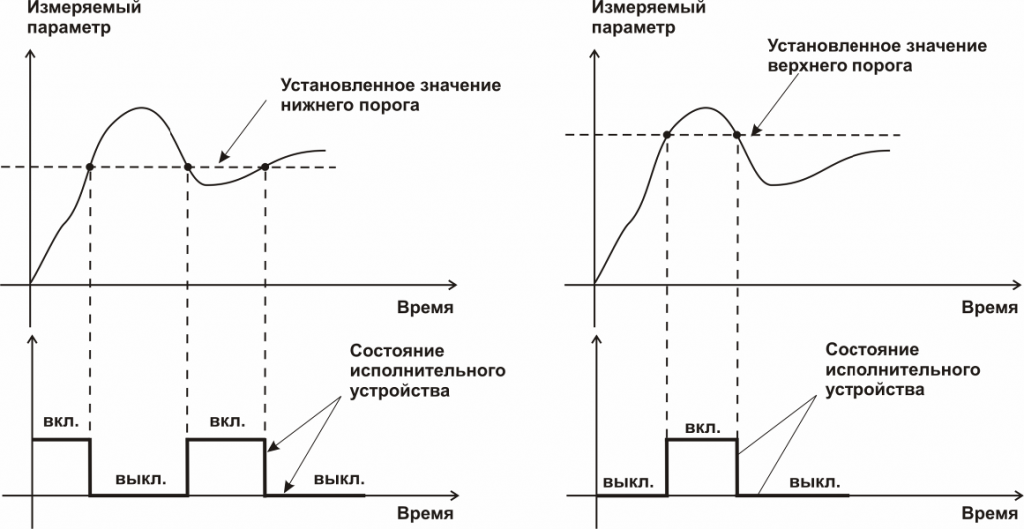

Работа выходных устройств МАГ-6С-П

События: нарушения НП (слева), нарушение ВП (справа)

Особенности:

— Определение и фиксация уровня содержания 1 из 8 отличающихся газов.
— Светоизлучающий диодный экран.
— Оповещение звуком и светом при достижении двух пороговых значений измеряемого газа.
— Два интегрированных реле для управления внешними устройствами.
— Подключение к ПК через USB-порт.
— Степень защиты газоанализатора в соответствии с ГОСТ 14254 – IP54.
— Защиты от поражения электрическим по III классу

— Скорость обмена USB по стандарту Full-Speed

Область применения:

Газоанализаторы серии МАГ- 6 С-П находят применение в разнообразных сферах в промышленности, энергетике, химической отрасли, ЖКХ и других сферах деятельности.

МАГ-6 С-П – это больше, чем прибор для анализа газов; это ваш верный помощник в непрерывном мониторинге воздушной среды. Оптимальный набор функций в компактном корпусе разработан специально для специалистов, для которых безопасность в приоритете.

Закажите МАГ-6 С-П в компании ООО "ГазПриборы" и получите надёжную защиту и комфорт на рабочем месте.

Технические характеристики

Характеристики	Значения
Время подготовки газоанализатора к работе, мин, максимум	5
Допустимое отклонение выходного сигнала газоанализатора, в относительных единицах от допустимой основной погрешности	0,5
Допустимое изменение выходного сигнала стационарного газоанализатора за 24 ч непрерывной эксплуатации, в относительных единицах от допустимой основной погрешности	±0,5
Напряжение питания	от 9 до 12 В.
Энергопотребление прибора	5 Вт.
Нагрузочная способность реле	7А при 220В
Способ подключения к компьютеру	USB
Вес устройства	1,0 кг
Разрешение дисплея	240*320
Физические размеры прибора	138х67х35 мм
Минимальный гарантированный срок службы (без учёта датчиков)	5 лет.
Среднее время безотказной работы	15000 ч.
Температура воздуха	от минус 20 до плюс 40˚С.
Относительная влажность (без конденса)	от 10 до 95 %.
Атмосферное давление	от 84 до 106 кПа.
Степень пылевлагозащиты	IP54
Гарантийный срок эксплуатации	12 мес.

Диапазоны измерений, пределы допускаемой основной погрешности газоанализатора и номинальное время установления показаний

Определяемый компонент (измерительный канал)	Диапазон измерений	Пределы допускаемой основной погрешности газоанализатора	Номинальное время установления показаний Т_0,9ном, с
Кислород	От 0,0 до 21,0 % (об.д.) От 0,0 до 30,0 % (об.д.) От 0,0 до 100,0 % (об.д.)	± 0,2 % (об.д.) ± 0,4 % (об.д.) ± 1,0 % (об.д.)	30
Оксид углерода	От 0 до 20 мг/м³ Св. 20 до 500 мг/м³	± 4 мг/м³ ± 20 % отн.	30
Диоксид углерода	От 0,0 до 1,0 % (об.д.) От 0,0 до 10,0 % (об.д.) От 0,0 до 100% (об.д.)	± (0,02+ 0,05 · Cх) % (об.д.) ± (0,1+ 0,05 · Cх) % (об.д.) ± (2,5+ 0,1 · Cх) % (об.д.)	40
Метан	От 0,0 до 2,0 % (об.д.) Св. 2,0 до 5,0 % (об.д.)	± 0,2 % (об.д.) ± 10 % отн.	30
Аммиак	От 0 до 20 мг/м³ Св. 20 до 70 мг/м³	± 4 мг/м³ ± 20 % отн.	180
Сероводород	От 0 до 10 мг/м³ Св. 10 до 140 мг/м³	± 2 мг/м³ ± 20 % отн.	60
Диоксид серы	От 0 до 10 мг/м³ Св.10 до 50 мг/м³	± 2,5 мг/м³ ± 25 % отн.	60
Диоксид азота	От 0 до 2 мг/м³ Св. 2 до 35 мг/м³	± 0,5 мг/м³ ± 25 % отн.	60
Примечание: C_х – измеренное значение определяемого компонента, объемная доля %.

Величины допустимых добавочных погрешностей газоанализатора, возникающих при изменении температуры на каждые 10 ˚С, давления на каждые 3,3 кПа и относительной влажности окружающей и анализируемой среды, относительно условий, при которых вычислялась основная погрешность, выраженные в долях от пределов основной допустимой погрешности

Определяемый компонент	Пределы допускаемых дополнительных погрешностей газоанализатора от изменения:
Определяемый компонент	температуры на каждые 10 ˚С	давления на каждые 3,3 кПа	относительной влажности в диапазоне рабочих условий эксплуатации
Кислород	±1,6	±0,2	±3,0
Оксид углерода	±0,5	-	±0,5
Диоксид углерода	±0,7	±0,2	±0,5
Метан	±0,5	±0,2	±1,0
Аммиак	±0,5	-	±0,5
Сероводород	±0,5	-	±0,5
Диоксид серы	±0,5	-	±0,5
Диоксид азота	±0,5	-	±0,5
Примечание - относительно условий, при которых проводилось определение основной погрешности.

Комплект поставки

Наименование изделия или документа	Обозначение документа	Количество, шт.
Газоанализатор МАГ-6 - исполнение МАГ-6 С-П	ТФАП.468166.003-01	1
Сетевой адаптер питания		1
Руководство по эксплуатации и паспорт - исполнение МАГ-6 С-П*	ТФАП.468166.003-01РЭ	1
Диск с программным обеспечением, кабель для подключения к компьютеру (кабель USB)		1
* Примечание: Руководство по эксплуатации и паспорт содержат методику поверки
