Характеристики:
Назначение
Контроль в воздухе рабочей зоны
Тип прибора
Стационарный
Канальность
Одноканальный
Способ пробоотбора
Диффузионный (Конвекционный)
Взрывозащита
Да
Индикация
Светодиодная / Цифровая
Выходные сигналы
Реле / Цифровой / Аналоговый
Контролируемые газы
Аммиак (NH3) / Водород (H2) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Метан (CH4) / Оксид углерода (CO) / Пропан (C3H8) / Сероводород (H2S) / Хлор (Cl2) / Диоксид углерода (CO2)Показать все
Области применения
.jpg)
Запросить цену
Купить в 1 клик
Нашли дешевле
Срок отгрузки до 60-65 рабочих дней
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Описание товара
Стационарный одноканальный взрывозащищенный газоанализатор разработан и серийно изготавливается для автоматического круглосуточного контроля и измерения предельно допустимых концентраций (ПДК) токсичных газов, довзрывных концентраций (ДВК) горючих газов и избытка/недостатка кислорода (O2) в воздухе рабочей зоны, с выводом показаний на цифровой дисплей, а также передачи измерительной информации на контроллер автоматизированной системы управления.
Конструктивно прибор состоит из трёх отсеков: отсек сенсорный, отсек питания и связи, клемный отсек, соединенных в единую моноблочную конструкцию. На корпусе клеммного отсека установлен зажим заземления и выполнены два отверстия с резьбой М20 х 1,5 или (М25 х 1,5 - по отдельному заказу) для кабельных вводов.
Газоанализатор непрерывно измеряет текущую концентрацию определяемого компонента в месте расположения и осуществляет сравнение результатов измерений с установленными порогами предупредительной и аварийной световой сигнализации. При выпуске из производства в газоанализаторах установлены пороги сигнализации. В процессе эксплуатации потребитель может установить другие значения порогов сигнализации. Забор газовой пробы осуществляется диффузионным методом.
▪ унифицированного аналогового сигнала – постоянного тока, изменяющегося в диапазоне от 4 до 20 мА,
▪ цифрового сигнала, выдаваемого на стандартный канал связи RS-485 по протоколу ModBus RTU или по протоколу HART.
Кроме того, газоанализатор оснащен дискретным выходным сигналом («сухие» контакты реле: «Порог 1» и «Порог 2» (НР) и «Неисправность» (НЗ), максимально коммутируемый ток - 2А).
Данное оснащение позволяет работу прибора как в автономном режиме так и в составе систем газового контроля. Для объединения газоанализаторов в систему используется блок управления аналоговыми и аналого-цифровыми устройствами «Терминал-А».
Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Гарантийный срок службы газоанализатора:
Конструктивно прибор состоит из трёх отсеков: отсек сенсорный, отсек питания и связи, клемный отсек, соединенных в единую моноблочную конструкцию. На корпусе клеммного отсека установлен зажим заземления и выполнены два отверстия с резьбой М20 х 1,5 или (М25 х 1,5 - по отдельному заказу) для кабельных вводов.

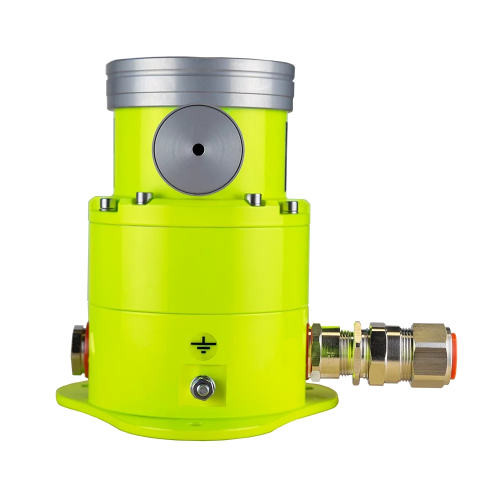

Конструкция газоанализатора
Газоанализатор непрерывно измеряет текущую концентрацию определяемого компонента в месте расположения и осуществляет сравнение результатов измерений с установленными порогами предупредительной и аварийной световой сигнализации. При выпуске из производства в газоанализаторах установлены пороги сигнализации. В процессе эксплуатации потребитель может установить другие значения порогов сигнализации. Забор газовой пробы осуществляется диффузионным методом.

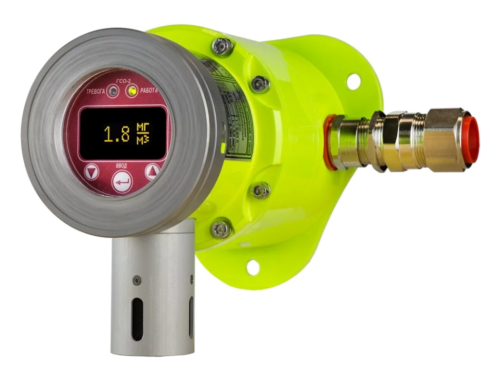

Общий вид газоанализатора
Передача данных от газоанализатора ГСО-2 возможна на расстояние до 1200 м в виде:
▪ унифицированного аналогового сигнала – постоянного тока, изменяющегося в диапазоне от 4 до 20 мА,
▪ цифрового сигнала, выдаваемого на стандартный канал связи RS-485 по протоколу ModBus RTU или по протоколу HART.
Кроме того, газоанализатор оснащен дискретным выходным сигналом («сухие» контакты реле: «Порог 1» и «Порог 2» (НР) и «Неисправность» (НЗ), максимально коммутируемый ток - 2А).
Данное оснащение позволяет работу прибора как в автономном режиме так и в составе систем газового контроля. Для объединения газоанализаторов в систему используется блок управления аналоговыми и аналого-цифровыми устройствами «Терминал-А».
Условное обозначение газоанализаторов при заказе в общем виде: «Газоанализатор ГСО-2 - YN - компонент», где «YN – компонент» – обозначение из таблицы
| Измеряемый компонент YN | Тип | ||||||
| Y1-метан | ГСО-2-СН4 | ||||||
| Y2-пропан | ГСО-2-С3Н8 | ||||||
| Y3-бутан | ГСО-2-С4Н10 | ||||||
| Y4-пентан | ГСО-2-С5Н12 | ||||||
| Y5-гексан | ГСО-2-С6Н14 | ||||||
| Y6-диоксид углерода | ГСО-2-СО2 | ||||||
| Y7-водород | ГСО-2-Н2 | ||||||
| Y8-кислород | ГСО-2-О2 | ||||||
| Y9-оксид углерода | ГСО-2-СО | ||||||
| Y10-сероводород | ГСО-2-Н2S | ||||||
| Y11-сероводород (расширенный диапа- зон) | ГСО-2-Н2S | ||||||
| Y12-диоксид азота | ГСО-2-NO2 | ||||||
| Y13-диоксид серы | ГСО-2-SO2 | ||||||
| Y14-диоксид серы (расширенный диапа- зон) | ГСО-2-SO2 | ||||||
| Y15-хлор | ГСО-2-Cl2 | ||||||
| Y16-аммиак | ГСО-2-NH3 |
Гарантийный срок службы газоанализатора:
- с оптическим сенсором - 24 месяца с даты отгрузки, но не более 30 месяцев с даты изготовления;
- с электрохимичеким сенсором - 12 месяцев с даты отгрузки, но не более 18 месяцев с даты изготовления.
Достоинства газоанализатора:
— высокая чувствительность применяемых сенсоров (датчиков);
— конструкция позволяет быструю смену сенсора, калибровку и установку нуля по месту эксплуатации;
— наличие аналогового, дискретного и цифровых выходных сигналов позволяющих работу как в автономном режиме так и в составе АСУ;
— взрывозащищенное исполнение газоанализатора с уровнем защиты 1Ех d [ib] IIC T4 X;
— в приборе используются надежные и долговечные фирменные сенсоры;
— непрерывный контроль газов;
— 2-х пороговая световая сигнализация;
— оснащен многофункциональным цифровым OLED дисплеем отображающим показания измерений и светодиодной индикацией режимов работы прибора;
— степень защиты от пыли и влаги IP66;
— широкий температурный диапазон эксплуатации позволяет установку внутри помещений и снаружи;
— возможность установки порогов срабатывания и режимов работы в полевых условиях с помощью встроенной клавиатуры.
— конструкция позволяет быструю смену сенсора, калибровку и установку нуля по месту эксплуатации;
— наличие аналогового, дискретного и цифровых выходных сигналов позволяющих работу как в автономном режиме так и в составе АСУ;
— взрывозащищенное исполнение газоанализатора с уровнем защиты 1Ех d [ib] IIC T4 X;
— в приборе используются надежные и долговечные фирменные сенсоры;
— непрерывный контроль газов;
— 2-х пороговая световая сигнализация;
— оснащен многофункциональным цифровым OLED дисплеем отображающим показания измерений и светодиодной индикацией режимов работы прибора;
— степень защиты от пыли и влаги IP66;
— широкий температурный диапазон эксплуатации позволяет установку внутри помещений и снаружи;
— возможность установки порогов срабатывания и режимов работы в полевых условиях с помощью встроенной клавиатуры.
Области применения:
— непрерывный мониторинг воздуха рабочей зоны промышленных зданий и помещений;
— химическая, металлургическая, энергетическая и др. отрасли промышленности;
— нефтяные и газовые месторождения;
— НПЗ, нефтебазы, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— индустриальные парки;
— на предприятиях ТЭК;
— на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
— производственные предприятия чья деятельность связана с изготовлением и хранением взрывоопасных и токсичных веществ.
Технические характеристики
| Характеристики | Значения |
| Режим работы | непрерывный, круглосуточный |
| Способ отбора пробы | диффузионный |
| Контролируемые газы (1 прибор = 1 газ): | |
| - оптический сенсор | CH4, C3H8, СО2 |
| - электрохимичекий сенсор |
O2, NH3, H2S, CO, NO2, SO2, Cl2, H2 |
| Температурный диапазон: |
|
| - электрохимические датчики (измеряемый компонент - О2, H2S, NO2) | от - 20 до + 50 °С |
| - электрохимические датчики (измеряемый компонент - СО, SO2, Cl2) | от - 30 до + 50 °С |
| - электрохимические датчики (измеряемый компонент - Н2) | от - 40 до + 50 °С |
|
- электрохимические датчики (измеряемый компонент - NН3) |
от - 20 до + 30 °С |
| - оптические датчики (измеряемый компонент - Ех, СО2) | от - 60 до + 50 °С |
| Влажность | до 95% при Т=35 °С |
| Время срабатывания по первому порогу сигнализации | 10 с |
| Время установления показаний: |
|
| - с оптическим сенсором | Т0,9 <10 с |
| - с электрохимичеким сенсором | Т0,9 <30 с |
| Время прогрева | < 10 мин |
| Выходные сигналы |
- показания цифрового дисплея - унифицированный аналоговый сигнал 4 -20 мА - цифровой, интерфейс RS-485 (протокол ModBus) - реле «сухой» контакт - протокол HART |
| Маркировка взрывозащиты | 1Ех d [ib] IIC T4 X |
| Вид взрывозащиты: |
|
| - «Взрывонепроницаемая оболочка» | «d» |
| - «Искробезопасная электрическая цепь» | «i» |
| Степень защиты корпуса (по ГОСТ 14254-96) | IP66 |
| Потребляемая мощность | не более 4,5 Вт |
| Напряжение питания | от 10 В до 32 В |
| Исполнение корпуса | алюминий / нержавеющая сталь |
| Масса | 2,5 кг / 6,0 кг |
| Габаритные размеры | 175×140×140 мм |
| Средний срок службы, не менее | 10 лет |
| Средняя наработка на отказ То не менее | 30 000 часов |
| Межповерочный интервал | 12 месяцев |
| Гарантия: | |
|
- с оптическим сенсором |
24 месяца |
|
- с электрохимичеким сенсором |
12 месяцев |
Метрологические характеристики
| Измеряемый компонент | Диапазон измерений объемной доли (массовой концентрации) измеряемого компонента | Пределы допускаемой основной погрешности | ||||||||
| Объемная доля, % | Массовая концентрация, мг/м3 | Абсолютной | Относительной | |||||||
| Газоанализаторы ГСО-2 оптические | ||||||||||
| Метан СН4 | От 0 до 4,4 | - | ± (0,1+0,05·СВХ), % (об.д.) | |||||||
| Пропан С3Н8 | От 0 до 1,7 | - | ± (0,04+0,05·СВХ),% (об.д.) | |||||||
| Диоксид углерода СО2 | От 0 до 5 % | - | ± (0,02+0,08·СВХ), % (об.д.) | |||||||
| Газоанализаторы ГСО-2 электрохимические | ||||||||||
| Водород Н2* | От 0 до 5 % | - | ± (0,1+0,05·СВХ), % (об.д.) | |||||||
| Кислород О2 | От 0 до 30 % | - | ±(0,2+0,04·СВХ), % (об.д.) | |||||||
| Оксид углерода СО | От 0 до 20 | ± 5 мг/м3 | - | |||||||
| Свыше 20 до 120 | - | ± 25% | ||||||||
| Диоксид азота NO2 | От 0 до 2 | ± 0,5 мг/м3 | - | |||||||
| Свыше 2 до 20 | - | ± 25% | ||||||||
| Сероводород Н2S | От 0 до 10 | ± 2,5 мг/м3 | - | |||||||
| Свыше 10 до 45 | - | ± 25% | ||||||||
| Сероводород Н2S (расширенный диапазон) | От 0 до 10 | ± 2,5 мг/м3 | - | |||||||
| Свыше 10 до 500 | - | ± 25% | ||||||||
| Диоксид серы SО2 | От 0 до 10 | ±2,5 мг/м3 | - | |||||||
| Свыше 10 до 50 | - | ± 25% | ||||||||
| Диоксид серы (расширенный диапазон) SО2 | От 0 до 10 | ±2,5 мг/м3 | - | |||||||
| Свыше 10 до 200 | - | ± 25% | ||||||||
| Хлор Cl2 | От 0 до 1 | ± 0,25 мг/м3 | - | |||||||
| Свыше 1 до 15 | - | ± 25% | ||||||||
| Аммиак NН3 | От 0 до 20 | ± 5 мг/м3 | - | |||||||
| Свыше 20 до 70 | - | ± 25% | ||||||||
СВХ – значение содержания измеряемого компонента на входе газоанализатора;
* - диапазон измерения по согласованию с заводом-изготовителем.
Комплект поставки
| Наименование | Количество |
Газоанализатор ГСО-2 |
1 шт. |
| Паспорт КБРЕ.413311.005 ПС | 1 шт. |
| Руководство по эксплуатации КБРЕ.413311.005 РЭ |
1 шт. на партию из 10 газоанализаторов |
| Методика поверки МП 242-1228-2011 |
1 шт. на партию поставки |
Кабельный ввод  |
1 шт. (или 2 шт. - по заказу) |
Ех-заглушка (при заказе газоанализатора с одним кабельным вводом, входит в комплект поставки) |
1 шт. |
Камера калибровочная КБРЕ.301261.002
|
1 шт. (на партию газоанализаторов) |
