МГСО-Р1, МГСО-2 многоканальная система газового контроля

Многоканальная система разработана и серийно изготавливается для автоматического непрерывного круглосуточного контроля и измерения предельно допустимых концентраций (ПДК) токсичных веществ, а также объемной доли кислорода (O₂) и углекислого газа (CO₂), кроме того, довзрывных концентраций (ДВК) горючих газов и паров горючих жидкостей в воздухе рабочей зоны, а также выдачи сигнализации о превышении установленных пороговых значений, подачи команды на внешние исполнительные устройства (сирены, клапана, включение вентиляции, отключение насосов и т.д.) и передачи измерительной информации на верхний уровень.

! Система может использоваться как автономно, так и в составе АСУ ТП предприятий для обеспечения промышленной безопасности по всей площади.

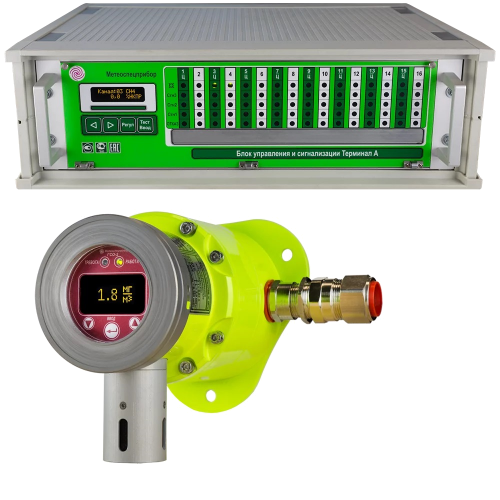

Система состоит из следующих элементов*:

• блока управления и сигнализации «Терминал-А» (пороговое устройство);
• выносные датчики-газоанализаторы ГСО-Р1, ГСО-2.

* - По умолчанию к МГСО-Р1 подключаются датчики ГСО-Р1, а к МГСО-2 подключаются датчики ГСО-2, но при необходимости МГСО-Р1 и МГСО-2 можно укомплектовать газоанализаторами ГСО-Р1 и ГСО-2 в любом сочетании.

Терминал предназначен для приема от датчиков аналоговых сигналов (4 – 20 мА) и цифровых сигналов (поступающих по стандартному каналу связи RS-485, протокол ModBus RTU), их обработки, световой и звуковой сигнализации, а также для управления внешними устройствами посредством замыкания / размыкания «сухих» контактов реле при превышении установленных значений порогов сигнализации. Терминал устанавливают вне взрывоопасной зоны. Датчики устанавливаются в детектируемых зонах и подключаются по аналоговому (в количестве от 1 до 16 приборов) или цифровому интерфейсу (в количестве от 1 до 128 приборов) к терминалу через кабельный ввод датчика. Передача данных с датчика возможна на расстояние до 1200 м.

Газоанализаторы системы газового контроля МГСО-Р1, МГСО-2 внесены в реестр СИ (средств измерений) РФ и поставляются с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок службы составляет 24 месяца с даты отгрузки, но не более 30 месяцев с момента изготовления. Завод-изготовитель гарантирует соответствие системы газового контроля МГСО-Р1 и МГСО-2 требованиям КБРЕ.413311.006 ТУ и КБРЕ.413311.005 ТУ соответственно, при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

Достоинства системы:

— одновременный контроль до 16 (с аналоговым подключением) или до 128 (с цифровым подключением) газоанализаторов;
— наличие цифрового ЖК-дисплея для отображения концентрации контролируемых газов и линейной светодиодной индикации показывающей состояние работы канала;
— возможность передачи данных на ПК или пункт централизованного наблюдения посредством RS-485;
— 3-х пороговая сигнализация;
— наличие световой и звуковой сигнализации, цифровой индикации и встроенных реле;
— наличие энергонезависимой памяти для фиксации аварийных ситуаций;
— в первичных измерительных преобразователях используются надежные фирменные сенсоры отечественного и импортного производства;
— непрерывный круглосуточный и автоматический режим работы;
— удобство монтажа в шкаф автоматики.

Области применения:

— нефтяные и газовые месторождения;
— НПЗ, нефтебазы, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— индустриальные парки;
— автомобильные заправочные станции (АЗС, АГЗС);
— компрессорные станции, газовые турбины, ТЭЦ, ГРЭС;
— химическая, металлургическая, энергетическая и др. отрасли промышленности;
— на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
— производственные предприятия чья деятельность связана с изготовлением и хранением взрывоопасных и токсичных веществ.
