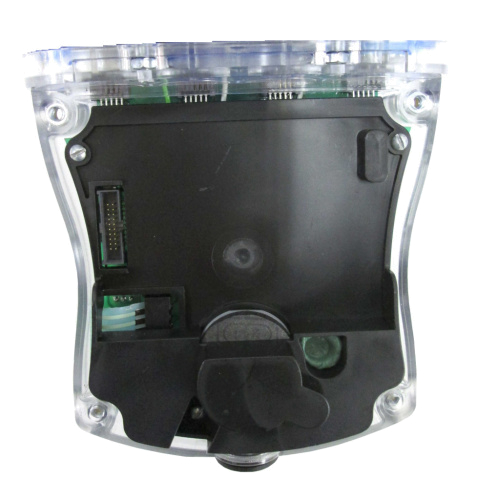

Блок аккумуляторный ИБЯЛ.563511.002, ИБЯЛ.563511.005 для АНКАТ-7664Микро

Блок аккумуляторный (АКБ) разработан и серийно изготавливается для применения, в качестве элемента питания, в переносных газоанализаторах АНКАТ-7664Микро.

! АКБ не подлежит ремонту и поставляется взамен, из-за выработки ресурса или неисправности, установленного в приборе.

АКБ состоит из модуля искрозащиты и батареи аккумуляторной, состоящей из трёх аккумуляторов типоразмера АА. Батарея аккумуляторная размещена в блоке аккумуляторном и залита компаундом, сохраняющим свои свойства во всем рабочем диапазоне температур. Предохранение блока аккумуляторного от умышленного вскрытия обеспечивается предупредительной надписью на его крышке и пломбированием крепежных винтов. Цепь заряда батареи аккумуляторной защищена блокирующими диодами. Электрическая схема ограничения напряжения и тока питания газоанализатора размещена на плате искрозащиты, залитой компаундом вместе с батареей аккумуляторной. В качестве элементов искрозащиты применены ограничительные резисторы и полупроводниковое устройство искрозащиты. Напряжение питания АКБ от 3,0 до 4,5 В.

! Установка, замена и зарядка блока аккумуляторного должны производиться вне взрывоопасной зоны.

Минимальное время непрерывной работы газоанализатора АНКАТ-7664Микро до разряда аккумуляторной батареи при температуре окружающего воздуха (20 ± 5) °С и отсутствии срабатывания сигнализации приведено в таблице.


В модификациях Анкат-7664Микро-00…-18 по умолчанию устанавливается никель-металлгидридная (низкотемпературная) аккумуляторная батарея.

В моделях Анкат-7664Микро-20...-45 используется литий-ионная аккумуляторная батарея, которая увеличивает время непрерывной работы газоанализатора в условиях средней температуры окружающей среды, но существенно снижается время работы в условиях низких отрицательных температур.

С целью предотвращения повреждения аккумуляторной батареи вследствие глубокого разряда, при длительных перерывах в работе с газоанализатором следует заряжать аккумуляторную батарею 1 раз в 30 суток (для ИБЯЛ.563511.005) и 1 раз в 15 суток (для ИБЯЛ.563511.002), либо разрядить АКБ, отсоединить её от газоанализатора и хранить отдельно.

Области применения АКБ в составе газоанализатора АНКАТ-7664Микро:

— нефтяные и газовые месторождения;
— НПЗ, нефтебазы, газоперекачивающие станции, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— химические производства и склады хранения токсичных веществ;
— контроль воздуха рабочей зоны промышленных зданий и помещений;
— водоканалы и коммунальные службы;
— речные и морские суда;
— металлургическая, энергетическая и др. отрасли промышленности.
