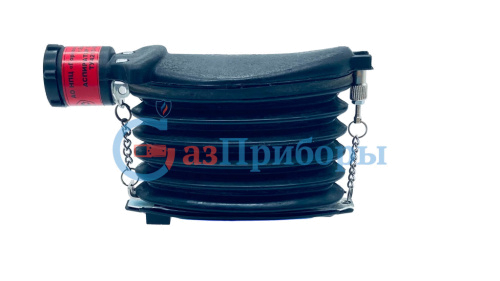

АМ-5Е аспиратор сильфонный переносной

Переносной аспиратор разработан и серийно изготавливается для механического просасывания через индикаторные трубки исследуемой газовой смеси с целью экспресс-определения содержания вредных веществ в рудничном воздухе, атмосферном воздухе жилых районов, промышленных предприятий и их окружающей среды, индикаторным (линейно-колористическим) методом.

АМ-5Е (прежнее название АМ-5М) представляет собой сильфонный насос ручного действия, принцип действия которого основан на прокачивании воздуха за счет раскрытия пружиной предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины. Прибор соответствует общепромышленному исполнению и группе В4 по ГОСТ Р 52931-2008.

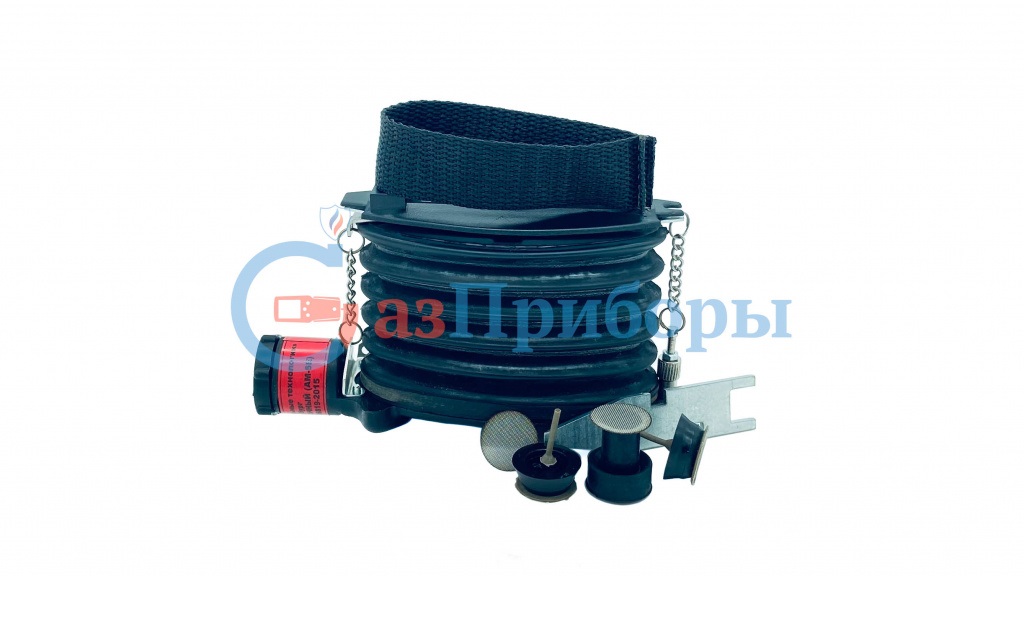

Прибор имеет:

• две цепочки, ограничивающие рабочий ход сильфона, с помощью которых производится настройка аспиратора;
• гнездо для подключения индикаторных трубок при выполнении измерений;
• подвеску с отверстием, которое служит для отламывания запаянных концов индикаторных трубок.

Конструкция аспиратора АМ-5Е

1 - крышка; 2 - трубка; 3 - штуцер; 5 - подвеска; 6 - сильфон; 7 - пружина; 8, 13 - цепочки; 9 - рычаг; 10 - дно; 11 - клапан; 12 - седло; 14 - винт; 15 - контргайка; 16 - втулка; 17 - винт.

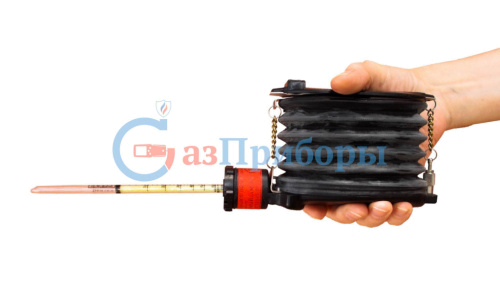

! Аспиратор АМ-5Е в комплекте с индикаторными трубками является газоопределителем химическим ГХ-Е.

Проверку герметичности и технических параметров аспиратора производят с помощью измерителя объема ИО-1М.

Государственная поверка аспиратора АМ-5Е производится при выпуске с производства. Межповерочный интервал - 6 месяцев.

Газоопределитель химический ГХ-Е внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 12 месяцев.

Гарантийный срок эксплуатации аспиратора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие аспиратора требованиям технических условия при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Достоинства аспиратора:

— низкая стоимость;
— простота в эксплуатации не требующая специальной подготовки;
— малые габариты и вес.

Области применения:

— мобильные лаборатории занимающиеся экологическим аудитом промышленных предприятий;
— санэпиднадзор;
— горнодобывающая промышленность;
— в подземных выработках угольных шахт и рудников;
— службы ВГСО (специализированные военизированные горноспасательные отряды);
— химические производства и склады хранения токсичных веществ;
— железнодорожный транспорт (при транспортировке опасных веществ).
