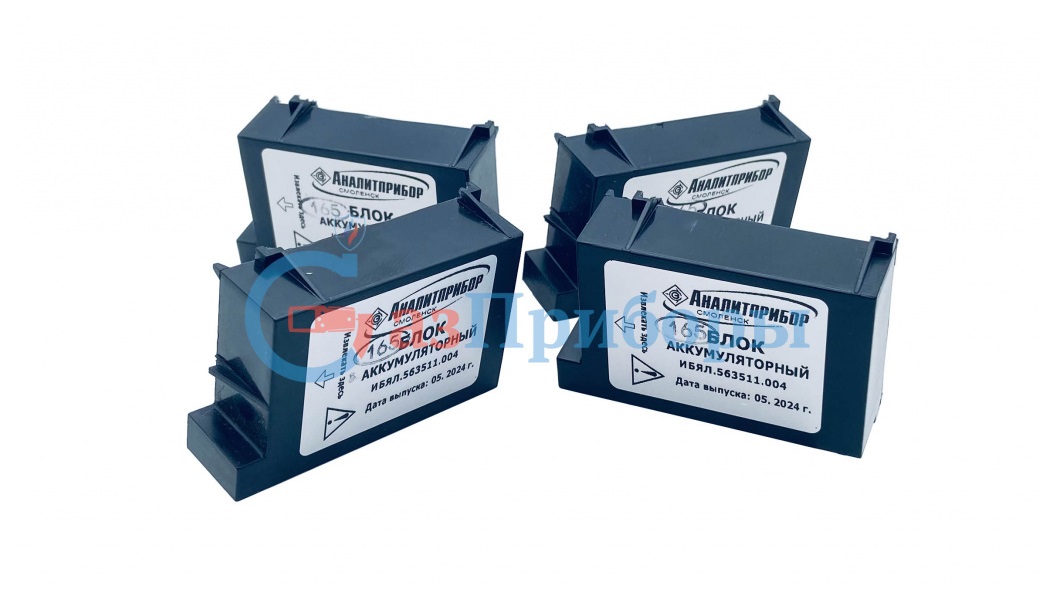

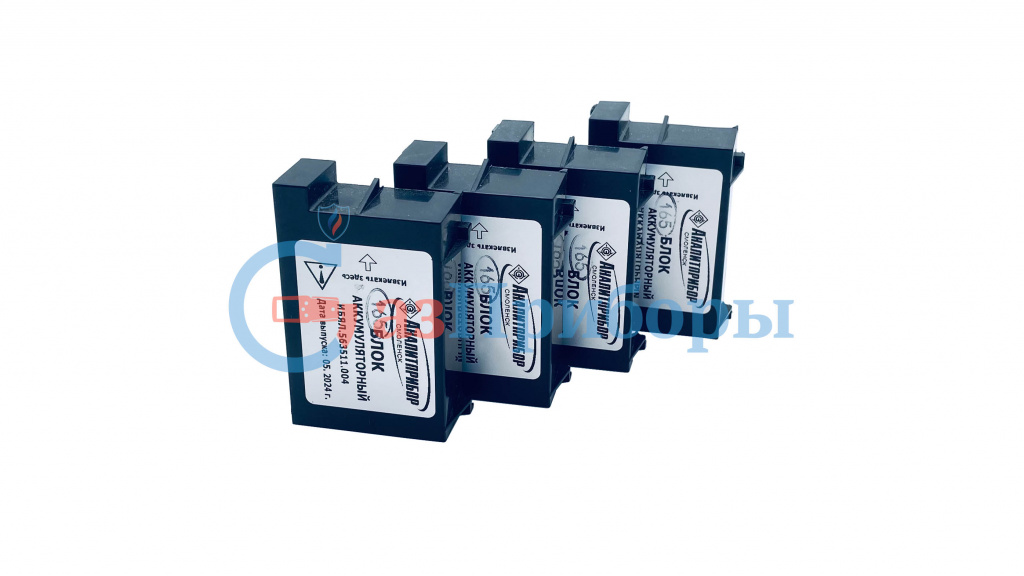

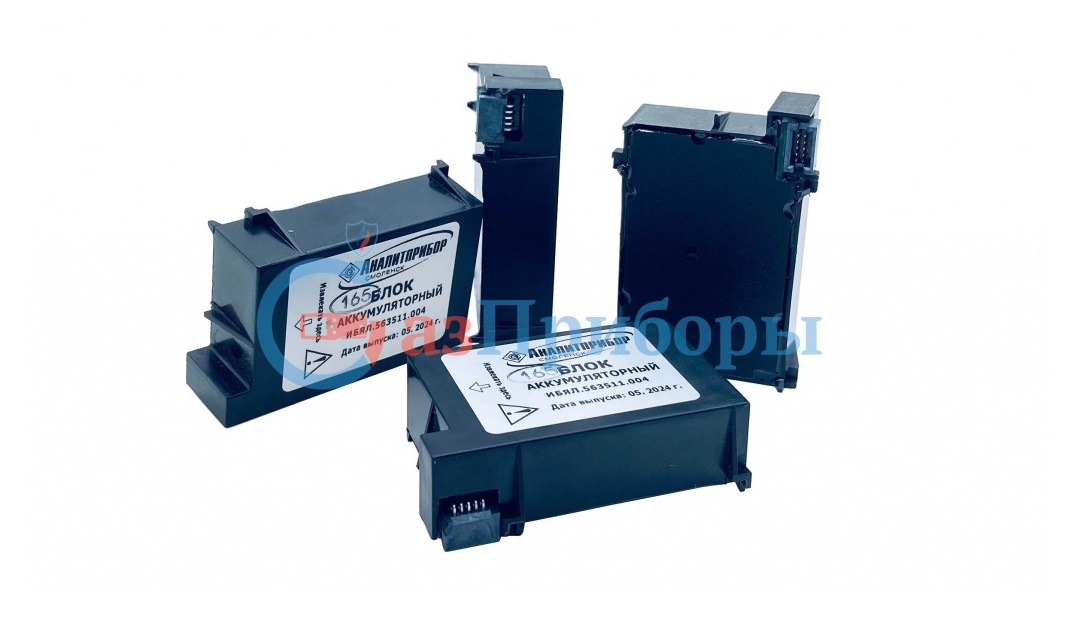

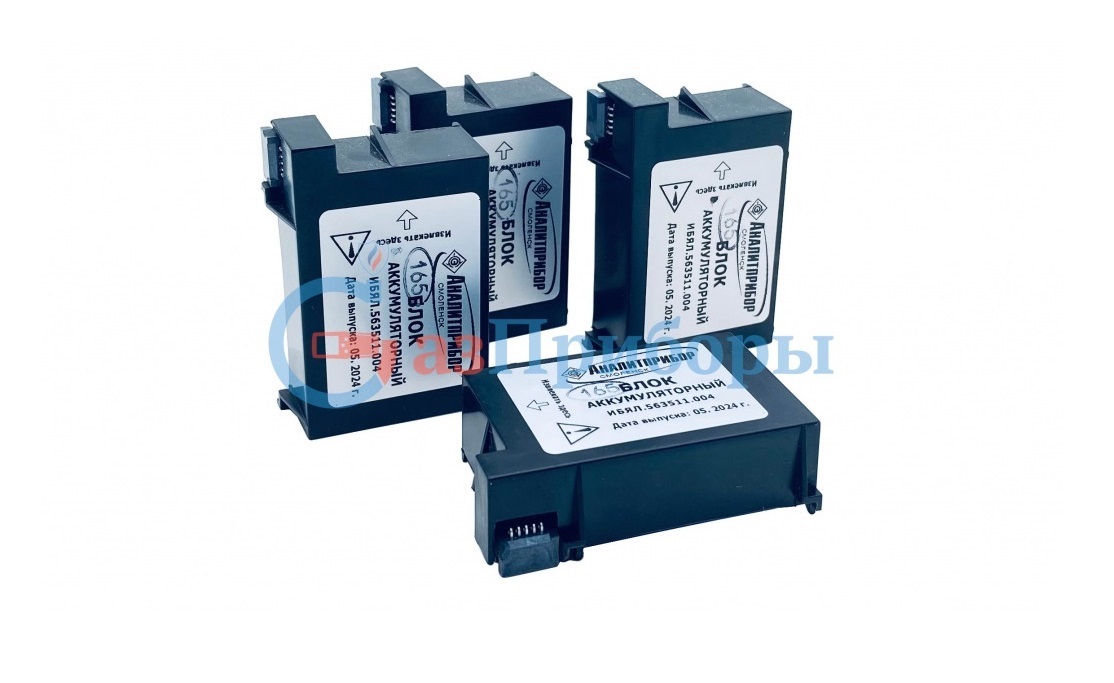

Блок аккумуляторный ИБЯЛ.563511.004 (для СГГ-20Микро, АНКАТ-7631Микро, ИТ-М Микро)

Блок аккумуляторный (АКБ) разработан и серийно изготавливается для применения, в качестве элемента питания, в переносных газосигнализаторах СГГ-20Микро, АНКАТ-7631Микро, АНКАТ-7631Микро-ФИД, АНКАТ-7631Микро-RSH, АНКАТ-7635Smokerlyzer, АНКАТ-7635Микро-HbCO, и индикаторе-течеискателе ИТ-М Микро.

! АКБ не подлежит ремонту и поставляется взамен, из-за выработки ресурса или неисправности, установленного в приборе.

Блок аккумуляторный состоит из аккумуляторной батареи (два никель-металлогидридных аккумулятора) и модуля защиты АКБ, искробезопасные цепи которого имеют уровень «ib» с электрическими параметрами, соответствующими электрооборудованию подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011). Параметры искробезопасных цепей АКБ: I₀ = 2,6 A; U₀ = 3,2 В.

Обеспечение искробезопасной цепи обусловлено размещением в электрической схеме измерительного прибора диодов и резисторов, обеспечивающих ограничение тока, на плате модуля защиты АКБ и заливкой модуля защиты АКБ и аккумуляторной батареи компаундом, сохраняющим свои свойства во всем рабочем диапазоне температур. Для заливки модуля защиты АКБ и аккумуляторной батареи применяется клей-компаунд ЭЛК-12 ТУ 2252-384-56897835-2005. Предохранение аккумуляторного отсека от умышленного вскрытия обеспечивается предупредительной надписью на крышке прибора в котором установлен АКБ.

! Установка, замена и зарядка блока аккумуляторного должны производиться вне взрывоопасной зоны.

Заряд АКБ ИБЯЛ.563511.004 осуществляется с помощью зарядного устройства (адаптер 220 В/USB I/0,5 A) либо ПК.

С целью предотвращения глубокого разряда АКБ при длительных перерывах в эксплуатации с газосигнализатором, периодичность заряда при хранении должна быть не менее 1 раз в 3 месяца.

Для сохранения разрядной ёмкости АКБ её заряд необходимо проводить при температуре окружающей среды (20 ± 5) °С.

Если систематически заряжать не полностью разряженную аккумуляторную батарею, то отдаваемая ею ёмкость снижается, поэтому предпочтительный режим рабочей эксплуатации – полный разряд аккумуляторной батареи (до срабатывания сигнализации РАЗРЯД), а затем полный цикл заряда током 0,1 от номинальной ёмкости аккумуляторной батареи (режим – «Заряд 0,1С») от зарядного устройства либо ПК.

Заряд новой аккумуляторной батареи, а также полностью разряженной, необходимо производить в течение 16 часов.

Схема замены блока аккумуляторного ИБЯЛ.563511.004

Области применения АКБ в составе измерительных приборов:

— промышленные объекты нефтяной и газовой отрасли;
— нефтяные танкеры, морские и речные суда;
— автомобильные заправочные станции (АЗС, АГЗС);
— покрасочные камеры, а также производства лакокрасочных материалов;
— на производствах холодильного оборудования;
— обслуживание газопроводов наземной и подземной инфраструктуры;
— службы ЖКХ (при обслуживании котельных, подвалов, колодцев) и газовая служба (при обслуживании бытовых плит и газовых котлов);
— станции техобслуживания и техосмотра транспортных средств.
