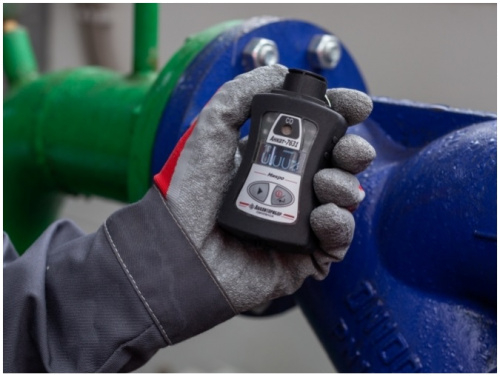

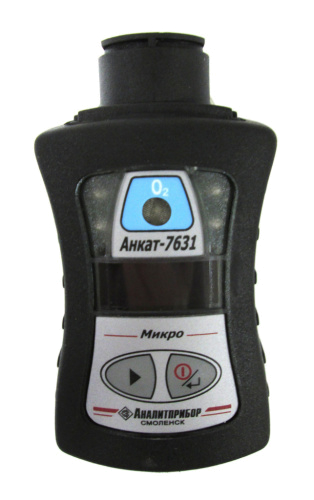

АНКАТ-7631Микро переносной (индивидуальный) одноканальный взрывозащищенный газоанализатор кислорода или токсичных газов

АНКАТ-7631Микро переносной (индивидуальный) одноканальный взрывозащищенный газоанализатор кислорода или токсичных газов

Описание товара

Переносной газоанализатор разработан и серийно изготавливается для автоматического контроля, измерения и выдачи сигнализации о достижении установленных пороговых значений предельно допустимой концентрации (ПДК) одного из токсичных газов: оксид углерода (СО), хлороводород (HCl), сероводород (H₂S), аммиак (NH₃), хлор (Cl₂), диоксид серы (SO₂), диоксид азота (NO₂) или недостатка/избытка объёмной доли кислорода (О₂) в воздухе рабочей зоны и технологических полостях, с целью индивидуального обеспечения безопасности рабочего персонала от отравления или удушья.

АНКАТ-7631Микро является усовершенствованной версией снятого с производства газоанализатора АНКАТ-7631М.

Газоанализатор представляет собой индивидуальный одноканальный (для контроля 1-го газа) прибор непрерывного действия, одноблочный (со встроенным датчиком) или двухблочный (с выносным датчиком - для модификации АНКАТ-7631Микро-O₂-ВД), с электрохимическим методом измерения и диффузионным отбором пробы. Возможна принудительная подача контролируемой среды на прибор с помощью внешних средств. Электрическое питание осуществляется от встроенной никель-металлогидридной аккумуляторной батареи.

Прибор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Гарантийный срок эксплуатации газоанализатора составляет 18 месяцев со дня отгрузки Потребителю, включая гарантийный срок хранения – 6 месяцев. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ИБЯЛ.413411.058 ТУ при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

! Все модификации АНКАТ-7631Микро соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При необходимости изготовления прибора в соответствии с требованиями Морского и Речного Регистров в заявке обязательно нужно прописывать данную потребность.

Достоинства газоанализатора:

— простой в эксплуатации;
— ударопрочный эргономичный корпус выдерживающий падение на бетонный пол с высоты 1 м;
— взрывозащищенное исполнение прибора;
— высокая степень защиты от влаги и пыли IP68;
— легкий, малогабаритный;
— наличие крепежного зажима для фиксации на одежде Пользователя;
— оснащен монохромным цифровым ЖК-дисплеем;
— отображение концентрации газа в режиме реального времени;
— 2-х пороговая сигнализация со свето-звуковым и вибрационным оповещением;
— возможность самостоятельной перенастройки порогов срабатывания;
— оснащен надёжным фирменным электрохимическим датчиком;
— оснащен функцией самодиагностики (при включении прибора);
— оснащён энергонезависимой памятью для архивирования результатов измерений;
— возможность передачи результатов измерений на ПК через USB-порт;
— широкий рабочий температурный диапазон;
— соответствует требованиям правил морского (РМРС) и речного (РРР) судоходства.

Области применения:

— нетегазовая промышленность;
— производства холодильного оборудования;
— инженерные объекты водоканалов;
— речные и морские суда;
— объекты ЖКХ;
— энергетическая промышленность (объекты ТЭЦ, ГРЭС);
— производства и объекты хранения токсичных веществ.

Технические характеристики

Наименование	Значение	Примечание
Режим работы	периодический (на время заряда АКБ)
Принцип измерения	электрохимический
Тип газоанализатора	индивидуальный
Способ забора пробы	диффузионный	опционально может быть принудительный - за счёт внешнего побудителя расхода или меха резинового
Виды сигнализации	световая, звуковая, вибросигнал
Выходной сигнал	интерфейс - USB
Время прогрева, не более, мин	5
Маркировка взрывозащиты	1ЕxibIICT6Х
Диапазон рабочих температур, °С	от -40 до +60	от -30 до +35 для Анкат-7631Микро-О₂-ВД
Степень защиты корпуса	IP68
Время непрерывной работы, ч	500
Непрерывное время работы без корректировки показаний, месяцев	6	межповерочный интервал – 12 месяцев
Габаритные размеры (длина х ширина х высота), мм	55х35х105	размеры выносного датчика АНКАТ-7631Микро-О₂-ВД: высота – 140 мм; диаметр – 70мм
Масса, кг	0,2	масса выносного датчика АНКАТ-7631Микро-О₂-ВД – 0,35
Средняя наработка на отказ, не менее, ч	32 000
Срок службы, лет: - газоанализатор Анкат-7631Микро - электрохимический датчик	20 3	периодичность капитального ремонта – 10 лет
Гарантийный срок эксплуатации, мес.: - газоанализатор АНКАТ-7631Микро - электрохимические ячейки и датчики	18 12

Метрологические характеристики

Модификация	Диапазон, мг/м³		Пороги срабатывания, установленные при выпуске из производства, мг/м³		Время срабатывания сигнализации, с, не более
Модификация	измерений	показаний	ПОРОГ1	ПОРОГ2	Время срабатывания сигнализации, с, не более
АНКАТ-7631Микро-СО (оксид углерода) ИБЯЛ.413411.058	0 - 200	0 - 350	20	50	60
АНКАТ-7631Микро-HCl (хлороводород) ИБЯЛ.413411.058-01	0 - 30	0 - 40	5	25	180
АНКАТ-7631Микро-H₂S (сероводород) ИБЯЛ.413411.058-02	0 - 20	0 - 40	3	10	60
АНКАТ-7631Микро-NН₃ (аммиак) ИБЯЛ.413411.058-04	0 - 150	0 - 250	20	60	180
АНКАТ-7631Микро-Cl₂ (хлор) ИБЯЛ.413411.058-05	0 - 25	0 - 50	1	5	90
АНКАТ-7631Микро-SO₂ (диоксид серы) ИБЯЛ.413411.058-06	0 - 20	0 - 40	10	20	60
АНКАТ-7631Микро-NO₂ (диоксид азота) ИБЯЛ.413411.058-07	0 - 10	0 - 20	2	10	60
АНКАТ-7631Микро-O₂ (кислород), об. доля % ИБЯЛ.413411.058-09	0 - 30	0 - 45	23 (повыш.)	18 (пониж.)	60
АНКАТ-7631Микро-O₂-ВД* (кислород, с выносным датчиком), об. доля % ИБЯЛ.413411.058-10	0 - 30	0 - 45	5 (пониж.)	1 (пониж.)	60

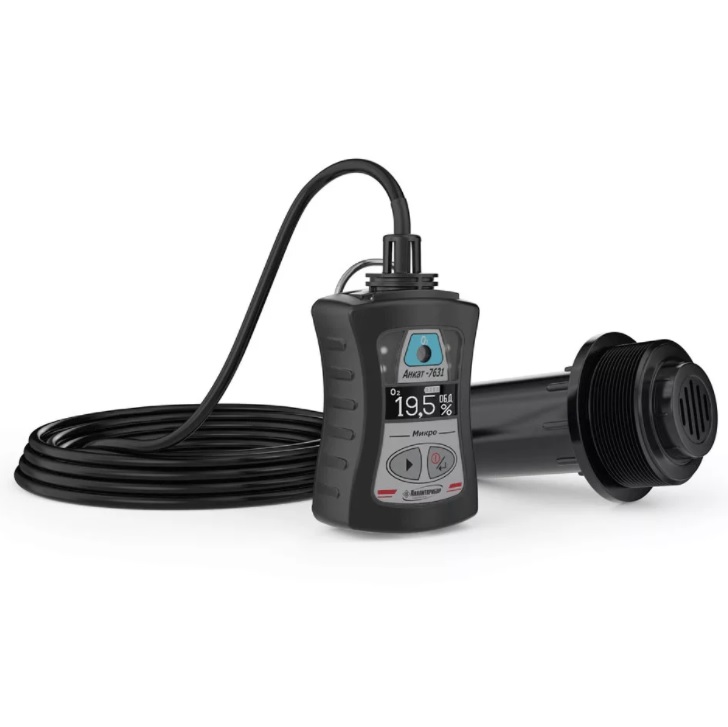

* - Модификация АНКАТ-7631Микро-О2-ВД с выносным датчиком кислорода используется для контроля остаточного кислорода в газопроводах низкого и среднего давления (через редуктор давления) после опрессовки и продувки газопровода согласно ГОСТ54983-2012.

Комплект поставки

Обозначение	Наименование	Количество	Примечание
	Газоанализатор АНКАТ-7631Микро	1 шт.	Согласно исполнению
	Комплект ЗИП: - кабель USB в упаковке ИБЯЛ.413955.013; - колпачок поверочный ИБЯЛ.301121.015 (для всех исполнений, кроме Анкат-7631Микро-О2-ВД); - устройство зарядное в упаковке ИБЯЛ.413955.012; - ключ шестигранный изогнутый, 2 мм; - трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 2 м; - крышка ИБЯЛ.725322.002 (для исполнения АНКАТ-7631Микро-О2-ВД); - винт ISO 7380-2 М3х4-А2 - 2 шт.	1 компл.	Согласно ИБЯЛ.413411.058ЗИ
ИБЯЛ.413411.058ВЭ	Ведомость эксплуатационных документов	1 экз.
	Комплект эксплуатационных документов	1 компл.	Согласно ИБЯЛ.413411.058ВЭ

Дополнительное оборудование поставляемое по отдельному заказу

Обозначение при заказе	Наименование при заказе	Применение
ИБЯЛ.306249.006	Вентиль точной регулировки	Периодическая поверка, корректировка показаний по ПГС
ИБЯЛ.418311.038	Устройство отбора пробы
ИБЯЛ.413142.002	Генератор ГДП-102
ИБЯЛ.418319.013-03	Источник микропотока H₂S «ИМ03-М-А2»
ИБЯЛ.418319.013-05	Источник микропотока SO₂ «ИМ05-М-А2»
ИБЯЛ.418319.013-01	Источник микропотока NO₂ «ИМ01-O-Г2»
ИБЯЛ.418319.013-09	Источник микропотока Cl₂ «ИМ09-О-А2»
ИБЯЛ.418622.003-05	Индикатор расхода
	Баллоны с ГСО-ПГС
	Трубка Ф-4Д 4х1,0 ГОСТ 22056—76
ИБЯЛ.302646.001	Мех резиновый	Обеспечение принудительного отбора пробы во время эксплуатации

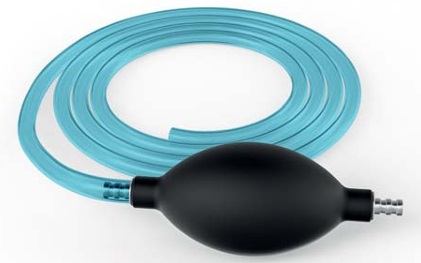

ИБЯЛ.413938.003	Комплект для ручного забора пробы (Мех резиновый ИБЯЛ.302646.001 + Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 -10 м)
ИБЯЛ.418311.043	Газозаборник (с утяжелителем)	Обеспечение отбора пробы из колодцов и шахт. Длина трубки ПВХ - 10м.
ИБЯЛ.418311.050	Пробозаборник (с поплавком)	Обеспечение отбора пробы из колодцев, а также других мест, где возможно присутствие воды.
ИБЯЛ.418311.033	Пробозаборник (зонд, длина 1000 мм)	Обеспечение отбора пробы из труднодоступных мест.
ИБЯЛ.418311.082	Пробозаборник М (длина 840 мм)	Обеспечение отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов.
ИБЯЛ.431212.019	Носитель с программным обеспечением	*
ИБЯЛ.563511.004	Блок аккумуляторный	Замена блока аккумуляторного, отработавшего свой ресурс
	ЭХД согласно модификации газоанализатора	Замена ЭХД, отработавшего свой ресурс
*Сервисная программа для ПК позволяет считывать значения часов реального времени, считывать, сортировать, выводить на печать и отображать на ПК в графическом и табличном виде измеренные значения содержания определяемого компонента из энергонезависимой памяти, а также производить их поиск по заданным параметрам.

Перечень электрохимических сенсоров поставляемых взамен отработавших свой ресурс

Условное наименование газоанализаторов	Наименование датчика	Обозначение датчика	Обозначение датчика в упаковке
АНКАТ-7631Микро-СО	Ячейка электрохимическая	ИБЯЛ.418425.130-01 (СО 0 - 200)	ИБЯЛ.305649.038-17
АНКАТ-7631Микро-HCl	Ячейка электрохимическая	ИБЯЛ.418425.130-07 (HCl 0 - 30)	ИБЯЛ.305649.038-23
АНКАТ-7631Микро-H₂S	Ячейка электрохимическая	ИБЯЛ.418425.130-02 (H₂S 0 - 20)	ИБЯЛ.305649.038-18
АНКАТ-7631Микро-NH₃	Ячейка электрохимическая	ИБЯЛ.418425.060-25 (NH₃ 0 - 150)	ИБЯЛ.305649.038-24
АНКАТ-7631Микро-Cl₂	Ячейка электрохимическая	ИБЯЛ.418425.130-06 (Cl₂ 0 - 25)	ИБЯЛ.305649.038-22
АНКАТ-7631Микро-SО₂	Ячейка электрохимическая	ИБЯЛ.418425.130-04 (SO₂ 0 - 20)	ИБЯЛ.305649.038-20
АНКАТ-7631Микро-NО₂	Ячейка электрохимическая	ИБЯЛ.418425.130-05 (NO₂ 0 - 10)	ИБЯЛ.305649.038-21
АНКАТ-7631Микро-О₂	Датчик кислорода	ИБЯЛ.418425.010-19 (О₂ 0 - 30)	ИБЯЛ.305649.040-16
АНКАТ-7631Микро-О₂-ВД	Датчик кислорода	ИБЯЛ.418425.010-08 (О₂ 0 - 30)	ИБЯЛ.305649.040-05
