Контроллируемые газы:
Метан (CH4)
Характеристики:
Назначение
Контроль в воздухе рабочей зоны
Тип прибора
Индивидуальный
Канальность
Одноканальный
Способ пробоотбора
Диффузионный (Конвекционный)
Взрывозащита
Да
Индикация
Светодиодная / Цифровая
Выходные сигналы
Выход на ПК / Световая сигнализация / Звуковая сигнализация / Вибросигнализация
Контроллируемые газы
1.3-бутадиен (C4H6) / Ацетальдегид (С2H4O) / Ацетилен (С2Н2) / Ацетон (CH3COCH3) / Бензол (C6H6) / Бутан (C4H10) / Водород (H2) / Гексан (C6H14) / Гептан (C7H16) / Горючие газы (Ex) / Декан (C10H22) / Дивинил (С4Н6) / Диэтиловый эфир (С4Н10О) / Изобутан (и-C4H10) / Изобутанол (C4H10O) / Изобутилен (i-С4Н8) / Изопентан (C5H12) / Изопрен (С5Н8) / Изопропанол (C3H8O) / Метан (CH4) / Метанол (CH3OH) / Метилэтилкетон / Нефрас / Нонан (C9H20) / Оксид пропилена (C3H6O) / Оксид углерода (CO) / Оксид этилена (C2H4O) / Пары бензина авиационного / Пары бензина автомобильного / Пары бутанола (C4H9OH) / Пары дизельного топлива / Пары керосина / Пары нефтепродуктов / Пары октана (C8H18) / Пары топлива для реактивных двигателей / Пары уайт-спирита / Пентан (C5H12) / Пропан (C3H8) / Пропилен (C3H6) / Скипидар (С10Н16) / Толуол (C6H5CH3) / Уксусная кислота (C2H4O2) / Формальдегид (CH2O) / Этан (C2H6) / Этанол (C2H5OH) / Этилен (C2H4)Показать все
Области применения
.jpg)
.jpg)
В корзину
Купить в 1 клик
Нашли дешевле
Под заказ
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Другие варианты товара
Наименование
Стоимость
Наличие
В корзину
СГГ-20Микро ИБЯЛ.413531.012 переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая t от -40 до (+50) °С, IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов, с поверкой
36 102 ₽ / шт
с НДС
СГГ-20МИКРО-В ИБЯЛ.413531.012-10 переносной в/з сигнализатор водорода (Н2) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, IP68, диапазон измерения 0-2 % об.д. Н2, с функцией течеискателя наличия утечки горючих газов, с поверкой
37 752 ₽ / шт
с НДС
СГГ-20МИКРО-П ИБЯЛ.413531.012-12 переносной в/з сигнализатор пропана (С3Н8) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, IP68, диапазон измерения 0-0,85 % об.д. С3Н8, с функцией течеискателя наличия утечки горючих газов, с поверкой
37 752 ₽ / шт
с НДС
СГГ-20МИКРО-М ИБЯЛ.413531.012-01 переносной в/з сигнализатор метана (СН4) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. СН4, с функцией течеискателя наличия утечки горючих газов, с поверкой
36 102 ₽ / шт
с НДС
СГГ-20МИКРО-02Г ИБЯЛ.413531.012-02 переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной 5 м, рабочая t от -40 до (+50) °С, IP68, диап. изм. 0-50 % НКПР по С6Н14, с функцией течеискателя, с поверкой
43 824 ₽ / шт
с НДС
СГГ-20МИКРО-02ГД ИБЯЛ.413531.012-09 по КР0066-2017 переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, IP68, диапазон измерения 0-50 % НКПР по С6Н14, с функцией течеискателя, с поверкой
43 560 ₽ / шт
с НДС
СГГ-20МИКРО-01 ИБЯЛ.413531.012-03 переносной в/з сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, IP68, диап. изм. 0-50 % НКПР по СН4, с функцией течеискателя, с поверкой
43 362 ₽ / шт
с НДС
СГГ-20МИКРО-01М ИБЯЛ.413531.012-04 переносной в/з сигнализатор метана (СН4) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. по СН4, с функцией течеискателя, с поверкой
43 362 ₽ / шт
с НДС
СГГ-20МИКРО-01П ИБЯЛ.413531.012-13 переносной в/з сигнализатор пропана (С3Н8) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диап. измерения 0-0,85 % об.д. по С3Н8, с функцией течеискателя, с поверкой
45 144 ₽ / шт
с НДС
СГГ-20МИКРО-01В ИБЯЛ.413531.012-11 переносной в/з сигнализатор водорода (Н2) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2 % об.д. по Н2, с функцией течеискателя, с поверкой
45 144 ₽ / шт
с НДС
Показать ещёПоказать все предложения
Описание товара
Переносной сигнализатор-течеискатель разработан и серийно изготавливается для измерения, контроля и выдачи сигнализации о превышении установленных пороговых значений довзрывных концентраций (ДВК) одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе рабочей зоны, а также для выявления мест утечек природного (по ГОСТ 5524-87) и сжиженного (по ГОСТ 20448-90) газов из газопроводов, арматуры и технического оборудования.
СГГ-20Микро является усовершенствованной версией снятого с производства сигнализатора СГГ-20.
Сигнализатор представляет собой индивидуальный прибор непрерывного действия, одноблочный (со встроенным датчиком) или двухблочный (с выносным датчиком), с термохимическим методом измерения и диффузионным отбором пробы. Возможна принудительная подача контролируемой среды на прибор с помощью внешних средств. Электрическое питание осуществляется от встроенной никель-металлогидридной аккумуляторной батареи (АКБ). Также возможно заказать прибор с литий-ионной (Li-ion) АКБ, для этого в заявке к названию модификации необходимо добавить букву "Л" (например, СГГ-20Микро-Л).
Конструкция СГГ-20Микро
СГГ-20Микро является усовершенствованной версией снятого с производства сигнализатора СГГ-20.
Сигнализатор представляет собой индивидуальный прибор непрерывного действия, одноблочный (со встроенным датчиком) или двухблочный (с выносным датчиком), с термохимическим методом измерения и диффузионным отбором пробы. Возможна принудительная подача контролируемой среды на прибор с помощью внешних средств. Электрическое питание осуществляется от встроенной никель-металлогидридной аккумуляторной батареи (АКБ). Также возможно заказать прибор с литий-ионной (Li-ion) АКБ, для этого в заявке к названию модификации необходимо добавить букву "Л" (например, СГГ-20Микро-Л).

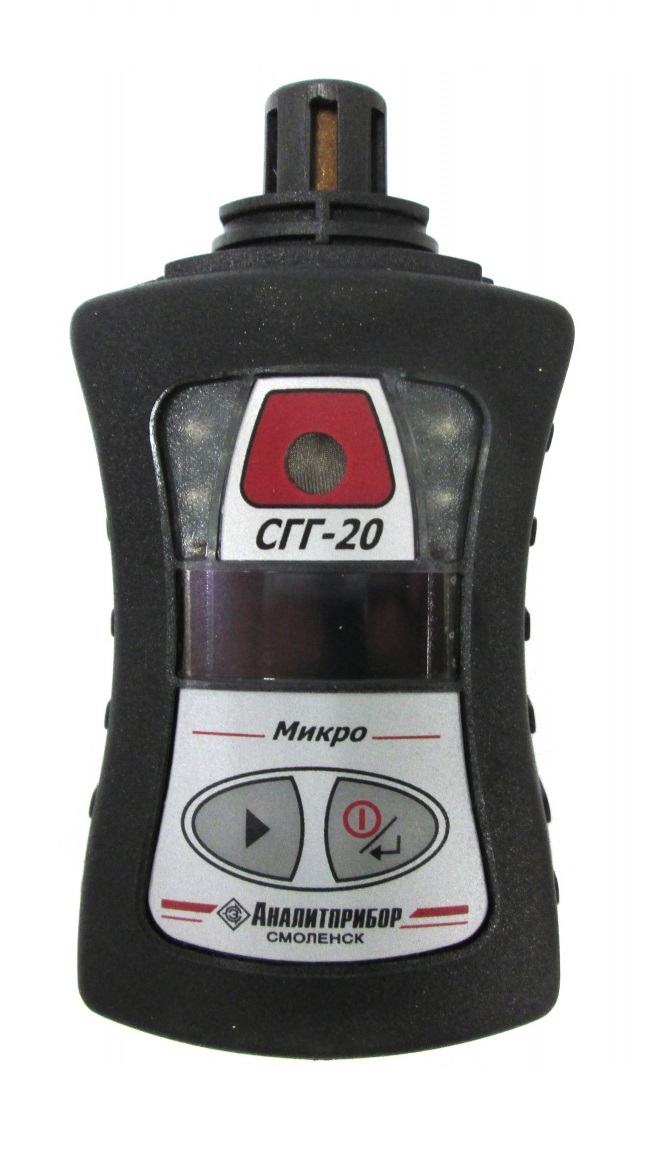

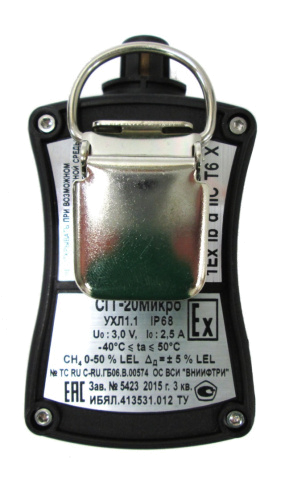

Внешний вид СГГ-20Микро
Конструкция СГГ-20Микро
Прибор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Гарантийный срок эксплуатации газоанализатора составляет 18 месяцев со дня отгрузки Потребителю, включая гарантийный срок хранения – 6 месяцев. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ИБЯЛ.413531.012 ТУ при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Достоинства сигнализатора-течеискателя:
— три режима работы, на выбор: непрерывный или циклический, течеискателя;
— простой в эксплуатации;
— ударопрочный эргономичный корпус выдерживающий падение на бетонный пол с высоты 1 м;
— взрывозащищенное исполнение прибора;
— высокая степень защиты от влаги и пыли IP68;
— легкий, малогабаритный;
— наличие крепежного зажима для фиксации на одежде Пользователя;
— оснащен высококонтрастным цифровым ЖК-дисплеем работающим при отрицательных температурах;
— 2-х пороговая сигнализация со свето-звуковым и вибрационным оповещением;
— оснащен фирменным термохимическим датчиком защищенным от концентрационных перегрузов;
— возможность быстрой замены ТХД;
— оснащён встроенной памятью для архивирования результатов измерений;
— возможность передачи результатов измерений на ПК через USB-порт;
— широкий рабочий температурный диапазон;
— соответствует требованиям правил морского (РМРС) и речного (РРР) судоходства.
— простой в эксплуатации;
— ударопрочный эргономичный корпус выдерживающий падение на бетонный пол с высоты 1 м;
— взрывозащищенное исполнение прибора;
— высокая степень защиты от влаги и пыли IP68;
— легкий, малогабаритный;
— наличие крепежного зажима для фиксации на одежде Пользователя;
— оснащен высококонтрастным цифровым ЖК-дисплеем работающим при отрицательных температурах;
— 2-х пороговая сигнализация со свето-звуковым и вибрационным оповещением;
— оснащен фирменным термохимическим датчиком защищенным от концентрационных перегрузов;
— возможность быстрой замены ТХД;
— оснащён встроенной памятью для архивирования результатов измерений;
— возможность передачи результатов измерений на ПК через USB-порт;
— широкий рабочий температурный диапазон;
— соответствует требованиям правил морского (РМРС) и речного (РРР) судоходства.
Области применения:
— НПЗ, нефтебазы, газоперекачивающие станции, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— автомобильные заправочные станции (АЗС, АГЗС);
— инженерные объекты водоканалов;
— энергетическая промышленность (объекты ТЭЦ, ГРЭС);
— речные и морские суда;
— службы ЖКХ (при обслуживании котельных, подвалов, колодцев) и газовая служба (при обслуживании бытовых плит и газовых котлов);
— станции техобслуживания и техосмотра транспортных средств.
— автомобильные заправочные станции (АЗС, АГЗС);
— инженерные объекты водоканалов;
— энергетическая промышленность (объекты ТЭЦ, ГРЭС);
— речные и морские суда;
— службы ЖКХ (при обслуживании котельных, подвалов, колодцев) и газовая служба (при обслуживании бытовых плит и газовых котлов);
— станции техобслуживания и техосмотра транспортных средств.
Технические характеристики
| Характеристики | Значения |
| Режим работы | периодический (на время заряда АКБ) |
| Принцип измерения | термохимический |
| Тип сигнализатора | индивидуальный / переносной (модификации с выносным ТХД) |
| Виды сигнализации | световая, звуковая, вибросигнал |
| Способ забора пробы |
диффузионный (конвекционный) или принудительный (с помощью внешних средств) |
| Диапазон измерений / диапазон показаний: | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР | (0 - 50) / (0 - 60) |
| - для модификаций СГГ-20Микро-М, -01М, -02М на метан, об. доля % | (0 - 2,5) / (0 - 3) |
| - для модификаций СГГ-20Микро-В, -01В на водород, об. доля % | (0 - 2) / (0 - 2,4) |
| - для модификаций СГГ-20Микро-П, -01П на пропан, об. доля % | (0 - 0,85) / (0 - 1) |
| Пределы допускаемой основной абсолютной погрешности: | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР | ± 5 |
| - для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | ± 0,25 |
| - для модификаций СГГ-20Микро-В, -01В, об. доля % | ± 0,2 |
| - для модификаций СГГ-20Микро-П, -01П, об. доля % | ± 0,09 |
| Пороги срабатывания, установленные при выпуске из производства (ПОРОГ1 / ПОРОГ2): | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР (ПОРОГ1 / ПОРОГ2) | 7 / 12 |
| - для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | 0,5 / 1 |
| - для модификаций СГГ-20Микро-В, -01В, об. доля % | 0,4 / 0,8 |
| - для модификаций СГГ-20Микро-П, -01П, об. доля % | 0,17 / 0,34 |
| Чувствительность течеискателя по поверочному компоненту, % об. доли | 0,01 (0,001 - по заказу) |
| Время срабатывания сигнализации, с, не более: | |
| - для всех сигнализаторов, кроме СГГ-20Микро-02Г | 15 |
| - для СГГ-20Микро-02Г | 20 |
| Уровень звукового давления по оси акустического излучателя (на расстоянии 0,3 м), дБ, не менее | 70 |
| Маркировка взрывозащиты |
1ExdibIIСT6GbХ |
| Диапазон рабочих температур, °С | от -40 до +50 |
| Степень защиты по ГОСТ 14254-96 | IP 68 |
| Диапазон относительной влажности окружающей среды при +35 °С без конденсации влаги, % | от 30 до 95 |
| Время непрерывный работы сигнализатора при температуре окружающей среды (20 ± 5) °С (- 40 °С), ч, не менее | 14 (10) |
| Интерфейс обмена данными с ПК | USB |
| Габаритные размеры (Д×Ш×В), мм, не более: | |
| - для сигнализаторов СГГ-20Микро, -М, -02ГД, -В, -П | 55×50×105 |
| - для остальных сигнализаторов | 55×50×125 |
| Масса, кг, не более: | |
| - для сигнализаторов СГГ-20Микро, -М | 0,2 |
| - для остальных сигнализаторов | 0,3 |
| Средняя наработка на отказ, ч, не менее | 32 000 |
| Срок службы прибора, не менее, лет | 10 |
|
Средний срок службы ТХД, лет (при работе в нормальных условиях: в чистом воздухе 8 ч в сутки 5 дней в неделю) |
5 |
| Межкалибровочный интервал, месяцев | 12 |
| Межповерочный интервал, месяцев | 12 |
| Гарантийный срок эксплуатации, месяцев | 18 |
Модификации СГГ-20Микро
| Модификации сигнализаторов | Поверочный компонент | Тип датчика | Контролируемые вещества | Единица физической величины | Длина кабеля, м |
| СГГ-20Микро | метан (СН4) | встроенный |
горючие газы и пары, см. перечень |
% НКПР | нет |
| СГГ-20Микро-М | метан (СН4) | встроенный | метан (СН4) | об. доля, % | нет |
| СГГ-20Микро-02Г | гексан (С6Н14) | выносной |
горючие газы и пары, см. перечень |
% НКПР |
от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-01 | метан (СН4) | выносной |
горючие газы и пары, см. перечень |
% НКПР | 1,5 |
| СГГ-20Микро-01М | метан (СН4) | выносной | метан (СН4) | об. доля, % | 1,5 |
| СГГ-20Микро-02 | метан (СН4) | выносной |
горючие газы и пары, см. перечень |
% НКПР |
от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-02М | метан (СН4) | выносной | метан (СН4) | об. доля, % |
от 2 до 10 по умолчанию 5 |
| СГГ-20Микро-03К* | метан (СН4) | выносной |
горючие газы и пары, см. перечень |
% НКПР | 1,0 |
| СГГ-20Микро-02ГД | гексан (С6Н14) | встроенный |
горючие газы и пары, см. перечень |
% НКПР | нет |
| СГГ-20Микро-В | водород (Н2) | встроенный | водород (Н2) | об. доля, % | нет |
| СГГ-20Микро-01В | водород (Н2) | выносной | водород (Н2) | об. доля, % | 1,5 |
| СГГ-20Микро-П | пропан (С3Н8) | встроенный | пропан (С3Н8) | об. доля, % | нет |
| СГГ-20Микро-01П | пропан (С3Н8) | выносной | пропан (С3Н8) | об. доля, % | 1,5 |
! Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об. доли (по отдельному заказу - 0,001% об. доли).
! Все модификации СГГ-20Микро (за исключением СГГ20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Правил Российского классификационного общества (РКО).
При необходимости изготовления прибора в соответствии с требованиями Морского и Речного Регистров в заявке обязательно нужно прописывать данную потребность.
Комплект поставки
| Обозначение | Наименование | Количество | Примечание | ||||
| Сигнализатор горючих газов СГГ-20Микро | 1 шт. | Модификация согласно заказа | |||||
| Комплект ЗИП | 1 компл. | Согласно ИБЯЛ.413531.012ЗИ | |||||
| ИБЯЛ.413531.012ВЭ | Ведомость эксплуатационных документов | 1 экз. | |||||
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413531.012ВЭ | |||||
Состав комплекта ЗИП
| Обозначение | Наименование | Количество | ||||
| ИБЯЛ.413955.012 |
Устройство зарядное в упаковке  |
1 шт. | ||||
| ИБЯЛ.413955.013 |
Кабель USB в упаковке  |
1 шт. | ||||
| ИБЯЛ.301121.010 |

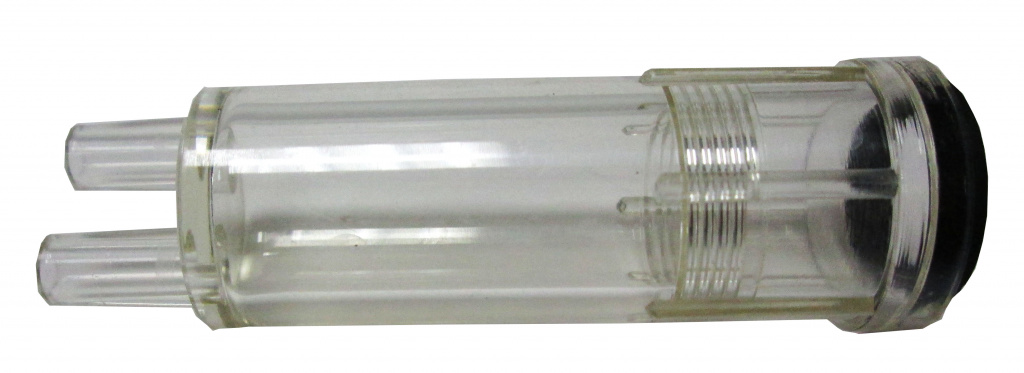

Колпачок поверочный (для сигнализаторов с блоком датчика)  |
1 шт. | ||||
| ИБЯЛ.301121.015 |
Колпачок поверочный (для сигнализаторов со встроенным датчиком)  |
1 шт. | ||||
| ИБЯЛ.301547.001-03 | Ремень (для СГГ-20Микро-03К) | 1 шт. | ||||
| ИБЯЛ.301569.003-01 | Приспособление для газовых баллонов (для СГГ-20Микро-03К) | 1 шт. | ||||
Ключ шестигранный изогнутый 2 мм с винтом ISO 7380-2 М3х4-А2 (2 шт.) |
1 шт. | |||||
|
Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006  |
2,0 м | |||||
Дополнительное оборудование поставляемое по отдельному заказу
| Обозначение | Наименование | |||||
| Проверка и корректировка показаний | ||||||
| ИБЯЛ.061656.010-34 |
Баллон с ГСО-ПГС (2,11 % об. д. СН4 – воздух)  |
|||||
| ИБЯЛ.061656.010-40 | Баллон с ГСО-ПГС (1,7 % об. д. Н2 – воздух) | |||||
| ИБЯЛ.061656.010-48 | Баллон с ГСО-ПГС (0,68 % об. д. С3Н8 – воздух) | |||||
| ИБЯЛ.061656.010-52 | Баллон с ГСО-ПГС (0,475 % об. д. С6Н14 – воздух) | |||||
| ИБЯЛ.061656.010-61 | Баллон с воздухом сжатым кл.1 ГОСТ 17433 | |||||
| ИБЯЛ.306577.002 |
Вентиль точной регулировки |
|||||
| ИБЯЛ.418622.003-01 |
Индикатор расхода |
|||||
| Отбор пробы из труднодоступных мест | ||||||
| ИБЯЛ.302646.001 |
Мех резиновый - предназначен для принудительного отбора пробы. |
|||||
| ИБЯЛ.306577.013 | Клапан | |||||
|
ТУ 2247-465-00208947- 2006 |
Трубка ПВХ 4х1,5 |
|||||
| ИБЯЛ.418311.033 |
Пробозаборник (зонд, длина 1000 мм) - предназначен для обеспечения отбора пробы из труднодоступных мест..jpg "Пробозаборник ИБЯЛ.418311.033 (длина 1000 мм)"){kind=small} |
|||||
| ИБЯЛ.418311.043 |
Газозаборник (с утяжелителем) - предназначен для отбора пробы из колодцов и шахт. Длина трубки ПВХ - 10м. |
|||||
| ИБЯЛ.418311.050 |
Пробозаборник (с поплавком) - предназначен для отбора пробы из колодцев, а также других мест, где возможно присутствие воды.%20ИБЯЛ.418311.050.jpg "Пробозаборник (с поплавком) ИБЯЛ.418311.050") |
|||||
| ИБЯЛ.418311.082 |

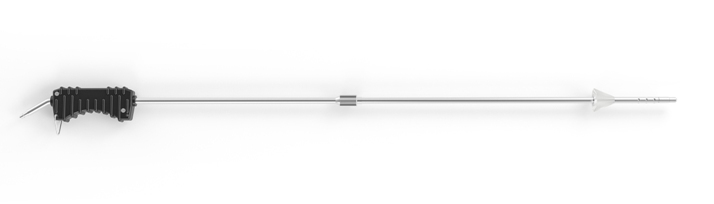

Пробозаборник М (длина 840 мм) - предназначен для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов..jpg "Пробозаборник М ИБЯЛ.418311.082 (длина 840 мм)"){kind=small} |
|||||
| Вывод архива результатов измерений из сигнализаторов в файл | ||||||
| ИБЯЛ.431212.017 | Носитель с программным обеспечением | |||||
| Замена узлов сигнализаторов, срок службы которых меньше срока службы сигнализаторов | ||||||

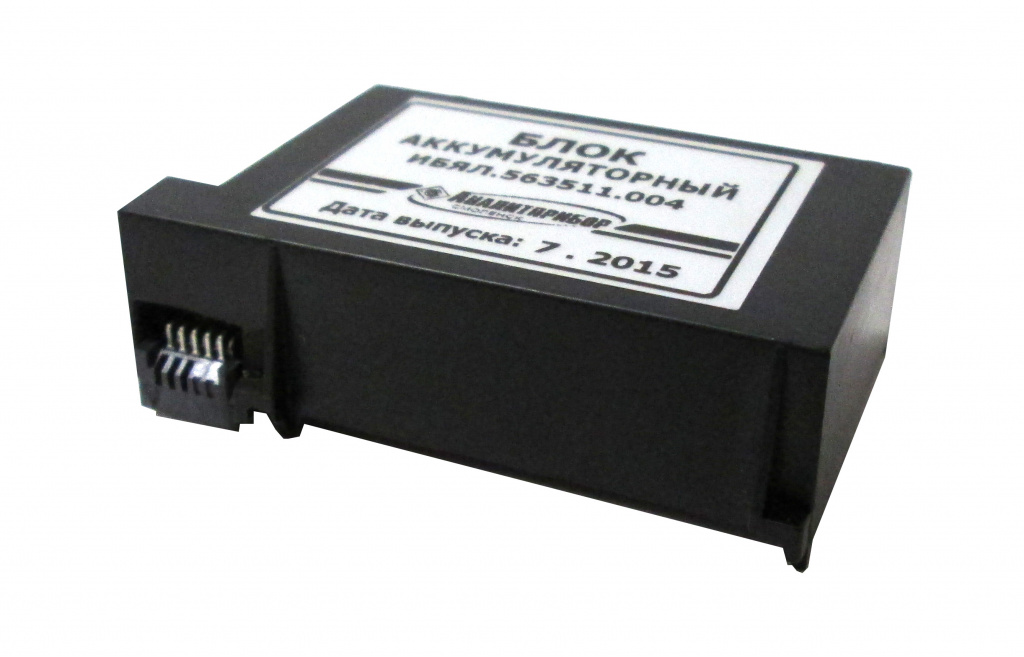

| ИБЯЛ.563511.004 |
Блок аккумуляторный  |
|||||
| ИБЯЛ.413226.051 |
ТХД  |
|||||
|
ИБЯЛ.468157.016 (без вибросигнализации); ИБЯЛ.468157.016-01 (с вибросигнализацией) |
Модуль измерений и индикации (при заказе указывать полное наименование сигнализаторов) | |||||
Аксессуары (8)
В корзину
Сравнение
В избранное
Добавить отзыв
Похожие товары (8)
Запросить цену
Файлы
![Инструкция [Файлы]](/local/templates/gas/images/filePdf.png)
Руководство по эксплуатации.pdf
Инструкция , 2.22 МБ
Паспорт.pdf
Инструкция , 428.31 КБ
Методика поверки.pdf
Файлы, 230.47 КБ
Перечень контролируемых горючих веществ.pdf
Файлы, 171.63 КБ
Опросный лист.pdf
Файлы, 4.06 МБ
Сервисное ПО.zip
Файлы, 13.63 МБ
СГГ-20Микро переносной (индивидуальный) взрывозащищенный сигнализатор-течеискатель горючих газов
Сообщение отправлено
Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист
Закрыть окно
© ООО "ГазПриборы" 2025 - Приборы и системы газового контроля г. Смоленск, Трамвайный проезд, 12 Посмотреть на карте |
