Характеристики:
Назначение
Контроль в воздухе рабочей зоны
Тип прибора
Стационарный
Канальность
Одноканальный/Многоканальный
Способ пробоотбора
Диффузионный (Конвекционный)
Взрывозащита
Да/Нет
Индикация
Линейная (светодиодная) / Цифровая
Выходные сигналы
Реле / Цифровой / Аналоговый / Световая сигнализация / Звуковая сигнализация
Контролируемые газы
Оксид углерода (CO)
Области применения
.jpg)
Запросить цену
Купить в 1 клик
Нашли дешевле
Под заказ
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Описание товара
Стационарный газоанализатор разработан и серийно изготавливается для автоматического круглосуточного контроля и измерения концентрации угарного газа (оксид углерода, CO) в воздухе рабочей зоны, а также выдачи исполнительных сигналов с помощью ”сухого контакта” реле для управления внешними устройствами (светозвуковые сирены оповещения, включение аварийной вентиляции, газовые клапана и пр.) в случае превышения концентрации газа.
! Газоанализатор способен одновременно контролировать угарный газ в 16-ти точках.
Пример заказа: Хоббит-Т-12СО исполнение И21 стационарный газоанализатор с двенадцатью выносными датчиками угарного газа (СО) общепромышленного назначения.
Газоанализатор Хоббит-Т-СО исполнение И21 состоит из следующих элементов:
1) блок индикации (БИ);
2) выносные блоки датчиков (от 1 до 16 шт.), устанавливающиеся в местах контроля угарного газа;
3) блок коммутации (БР10М).
2) выносные блоки датчиков (от 1 до 16 шт.), устанавливающиеся в местах контроля угарного газа;
3) блок коммутации (БР10М).

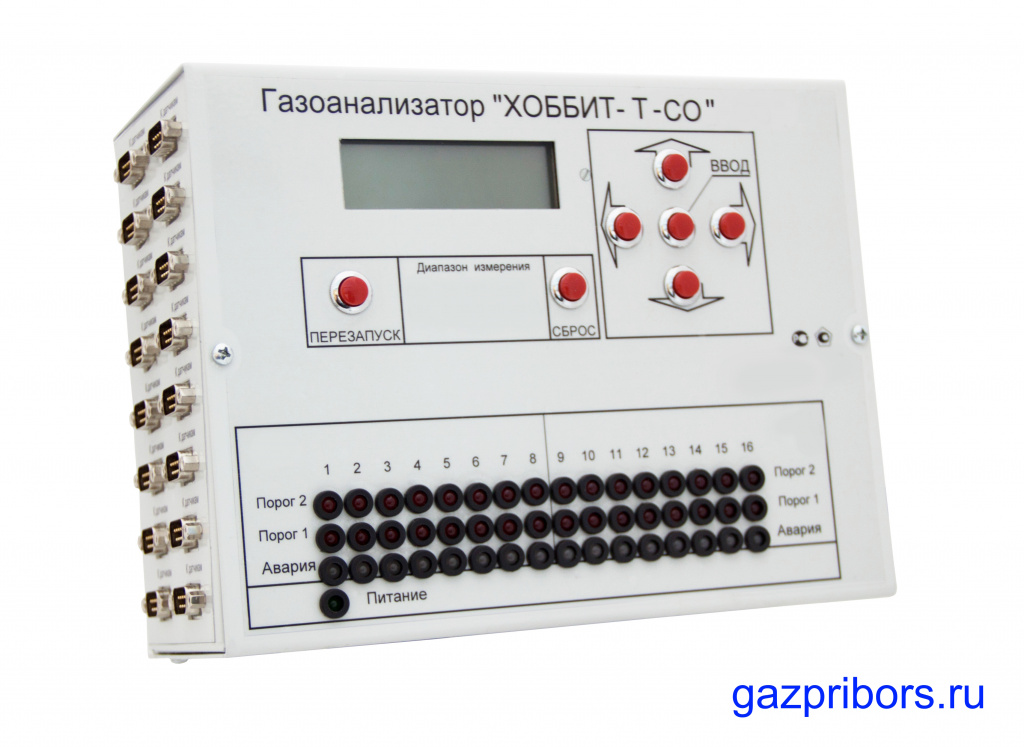

Блок индикации (БИ) конструктивно выполнен в металлическом корпусе с двумя кронштейнами для крепления к щиту или стене, оснащен графическим ЖК-дисплеем и предназначен для:
- приема и обработки сигналов с блоков датчиков;
- отображения показаний результатов измерений (химическая формула контролируемого вещества, концентрация газа и номер канала);
- отображения сообщений об ошибках и неисправностях;
- обеспечения диалогового режима при калибровке;
- включения светозвукового оповещения в случае превышения концентрации контролируемого газа;
- выдачи сигнала управления для блока коммутации;
- формирования сигналов токовых выходов;
- связи по интерфейсу RS-485 (или RS-232) с ПК или передачи информации на верхний уровень АСУ;
- выбора режима работы дисплея и управления встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации.

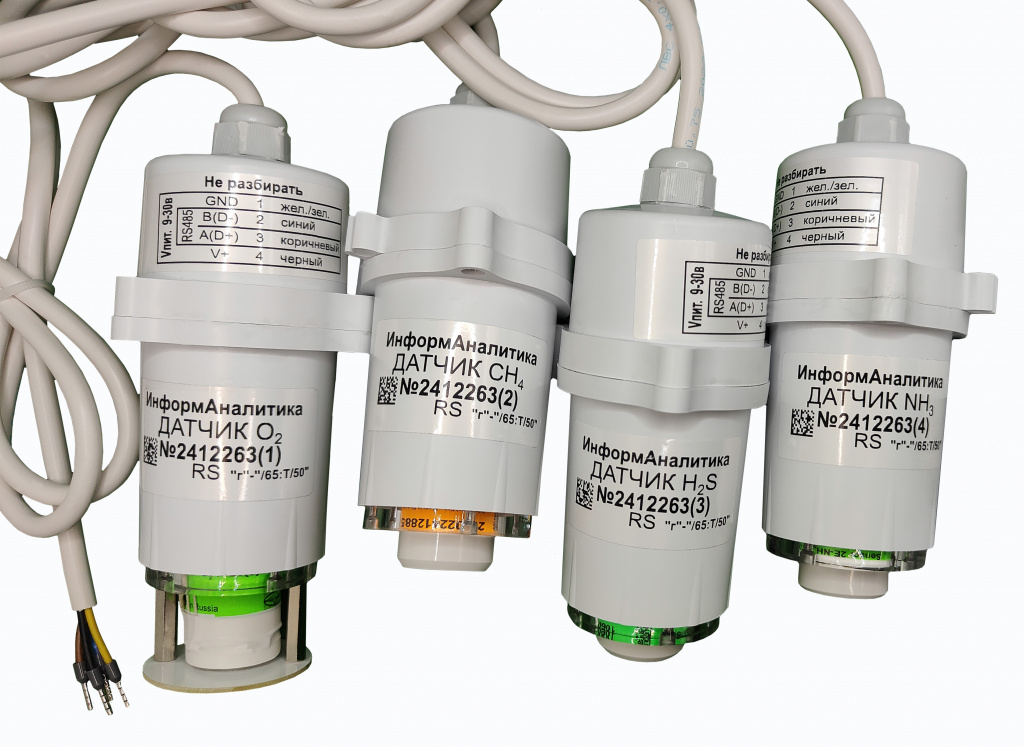

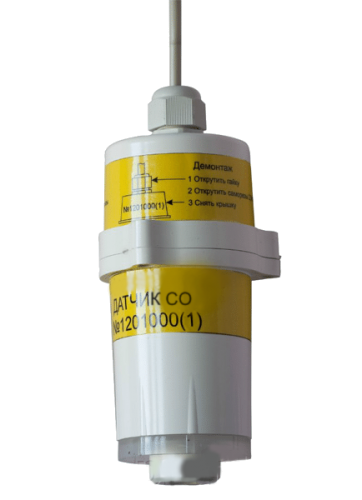

Блоки датчиков предназначены для преобразования концентрации контролируемого газа в электрический (токовый) сигнал, передаваемый в блок индикации. По запросу на каждый канал измерения может быть установлен токовый выход 0 - 5 мА или 4 - 20 мА. Забор газовой пробы осуществляется диффузионным методом (без встроенного насоса).

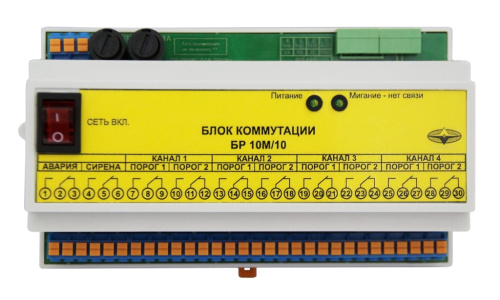

Блок коммутации предназначен для управления внешними исполнительными устройствами в случае превышения концентрации контролируемого газа. Нагрузочная способность контактов реле: 1А, 220В. Также необходимо отметить возможность программирования логики работы реле по условиям, определяемым заказчиком.
В зависимости от места установки блоков датчиков различают три модификации газоанализатора Хоббит-Т-CO исполнение И21:
1) И21 общепромышленное (без взрывозащиты) со стандартной защитой блоков датчиков от влаги и пыли IP54;

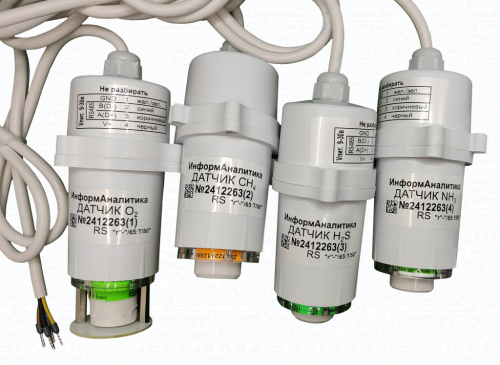

2) И21 общепромышленное (без взрывозащиты) для канализационных-насосных станций (КНС) с повышенной защитой блоков датчиков от влаги и пыли IP65;

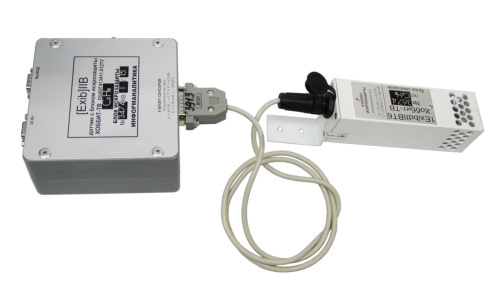

3) И21Ex взрывозащищенное для измерений во взрывоопасных зонах помещений и наружных установок, комплектуется датчиками взрывобезопасного исполнения (1ExibdIIBT6) с блоком искрозащиты «Хоббит-ТВ» ([Exib]IIВ).
Стоит отметить что для питания взрывозащищенных датчиков газоанализатор комплектуется блоком питания повышенной надежности (БППН). При количестве взрывозащищенных каналов измерения от 1 до 4-х БППН встраивается в блок индикации. При количестве взрывозащищенных каналов от 5 до 16-ти БППН изготавливается в отдельном корпусе.
В зависимости от схемы подключения блоков датчиков к блоку индикации различают три конфигурации (или их комбинации):
1) «Звезда» – для каждого блока датчика параллельно протягивается свой соединительный кабель. В данном случае соединение блоков датчиков может быть только «звездой»; нагрузочный резистор встроен в блок датчиков;
2) «Гирлянда» – все блоки датчиков последовательно соединяются одним кабелем. В данном случае допускается соединение блоков датчиков как «звездой», так и «гирляндой»; нагрузочный резистор устанавливается отдельно, например, в монтажной коробке;
3) «Взрывозащищенная» — комплектуется датчиком с блоком искрозащиты «Хоббит-ТВ», соединение только “Звездой” (нагрузочный резистор – встроенный).
2) «Гирлянда» – все блоки датчиков последовательно соединяются одним кабелем. В данном случае допускается соединение блоков датчиков как «звездой», так и «гирляндой»; нагрузочный резистор устанавливается отдельно, например, в монтажной коробке;
3) «Взрывозащищенная» — комплектуется датчиком с блоком искрозащиты «Хоббит-ТВ», соединение только “Звездой” (нагрузочный резистор – встроенный).
Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чем свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
! При отдельном заказе блоков датчиков, без блока индикации, осуществляется только калибровка датчика на заданное вещество. Поверка датчиков делается только на систему в сборе (БИ + выносные блоки датчиков).
Гарантийный срок эксплуатации составляет 12 месяцев с даты выпуска прибора. Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий ЛШЮГ.413411.010 ТУ при соблюдении условий транспортирования, хранения и эксплуатации.
Достоинства газоанализатора:
— одновременный контроль до шестнадцати блоков датчиков на угарный газ;
— возможность подключения блоков датчиков взрывозащищенного исполнения;
— наличие цифрового ЖК-дисплея для отображения концентрации угарного газа;
— наличие цифрового выхода RS-485 (или RS-232) для передачи информации на ПК или интеграции газоанализатора в АСУ;
— наличие светозвуковой сигнализации;
— 3-х пороговая сигнализация;
— комплектуется блоком реле для управления внешними исполнительными устройствами с программируемой логикой работы;
— возможность соединения блоков датчиков с блоком индикации по схеме «Гирлянда» или «Звезда»;
— наличие встроенной памяти для архивирования результатов измерений и событий в журнал регистрации;
— удобство монтажа/демонтажа блоков датчиков во время эксплуатации за счет расключения датчиков с помощью монтажных коробок;
— различные варианты исполнения блоков датчиков позволяющие их использование на объектах с суровыми климатическими условиями.
— возможность подключения блоков датчиков взрывозащищенного исполнения;
— наличие цифрового ЖК-дисплея для отображения концентрации угарного газа;
— наличие цифрового выхода RS-485 (или RS-232) для передачи информации на ПК или интеграции газоанализатора в АСУ;
— наличие светозвуковой сигнализации;
— 3-х пороговая сигнализация;
— комплектуется блоком реле для управления внешними исполнительными устройствами с программируемой логикой работы;
— возможность соединения блоков датчиков с блоком индикации по схеме «Гирлянда» или «Звезда»;
— наличие встроенной памяти для архивирования результатов измерений и событий в журнал регистрации;
— удобство монтажа/демонтажа блоков датчиков во время эксплуатации за счет расключения датчиков с помощью монтажных коробок;
— различные варианты исполнения блоков датчиков позволяющие их использование на объектах с суровыми климатическими условиями.
Области применения:
— непрерывный мониторинг воздуха рабочей зоны промышленных зданий и помещений на наличие угарного газа;
— автостоянки, гаражи, подземные паркинги;
— индустриальные парки;
— котельные;
— службы коммунального хозяйства (колодцы, подвалы), водоканалы, канализационные насосные станции.
— автостоянки, гаражи, подземные паркинги;
— индустриальные парки;
— котельные;
— службы коммунального хозяйства (колодцы, подвалы), водоканалы, канализационные насосные станции.
Технические характеристики
| Характеристики | Значения |
| Режим работы | непрерывный (круглосуточный) |
| Число каналов (датчиков) на один блок индикации | от 1 до 16 |
| Диапазон показаний CO, мг/м3 |
0 - 150 |
| Диапазон измерения концентраций CO, мг/м3 | 20 - 120 |
| Относительная погрешность измерений, %: | 25 |
| Пороги срабатывания сигнализации, мг/м3 | 20 и 100 (1 и 5 ПДК) |
| Тип применяемого сенсора | электрохимический |
| Маркировка взрывозащиты (для датчиков взрывобезопасного исполнения) | 1ExibllBT6 |
| Индикация показаний | ЖК – дисплей, световая, звуковая |
| Выходные сигналы |
- релейный (типа «сухой» контакт) - токовый (0 - 5 мА или 4 - 20 мА) - интерфейс RS-485 (RS-232 по запросу) |
| Длина кабеля между датчиком и блоком индикации, м | до 1200 |
| Напряжение питания газоанализатора, В | 220, 50 Гц |
| Электрические параметры входной искробезопасной цепи блока сенсоров стационарного исполнения: | |
| максимальное выходное напряжение (U0) | 16,4 В |
| максимальный входной ток (Ii) | 770 мА |
| максимальная входная мощность (Pi) | 4,75 Вт |
|
Электрические параметры выходной искробезопасной цепи блока искрозащиты: |
|
| максимальное выходное напряжение (U0) | 16,4 В |
| максимальный входной ток (Ii) | 770 мА |
| максимальная входная мощность (Pi) | 4,75 Вт |
| Потребляемая газоанализатором мощность, В·А | не более 5 на точку контроля |
| Время установления показаний по уровню Т0,9, с, не более: | 120 |
| Рабочий диапазон температур: | |
| - для блока датчика | от -40 до +50 °С |
| - для блока индикации | от -20 до +50 °С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Относительная влажность воздуха | 95% при 30°С |
| Стабильная работа при напряженности магнитного поля - не более | 40 А/м |
| Степень защиты корпуса от пыли и влаги: | |
| - блок индикации | IP50 |
| - блок коммутации | IP50 |
| - блок датчиков | IP54 (по запросу IP65 - исполнение «для КНС») |
| По устойчивости к климатическим воздействиям: | С4 и Р1 по ГОСТ 12997-84 |
|
Время прогрева газоанализатора (группа П2 по ГОСТ 13320-81) не более |
15 мин |
| Габаритные размеры, мм, не более: | |
| Общепромышленное исполнение И21 и И21 для канализационных-насосных станций: | |
| - блок индикации | 260×240×120 |
| - блок коммутации | 160×90×60 |
| - блок датчика | Ø50×165 |
| Взрывобезопасное исполнение И21Ex: | |
| - блок индикации | 260×240×120 |
| - блок питания повышенной надёжности | 260×240×120 |
| - блок искрозащиты | 120×120×60 |
| - блок коммутации | 160×90×60 |
| - блок датчика | 50×50×200 |
| Масса, кг, не более: | |
| Общепромышленное исполнение И21 и И21 для канализационных-насосных станций: | |
| - блок индикации | 3,5 |
| - блок коммутации | 0,7 |
| - блок датчика | 0,1 |
| Взрывобезопасное исполнение И21Ex: | |
| - блок индикации | 3,5 |
| - блок питания повышенной надёжности | 5 |
| - блок искрозащиты | 0,3 |
| - блок коммутации | 0,7 |
| - блок датчика "Хоббит-ТВ" | 0,3 |
| Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора) | 15000 ч |
| Межповерочный интервал газоанализатора, мес. | 12 |
| Гарантийный срок, мес. | 12 |
| Средний срок службы газоанализатора, лет | 10 |
Метрологические характеристики газоанализатора
| Определяемый компонент | Допускаемая перегрузка по концентрации | Диапазон показаний | Коэфф. пересчёта ток. вых. k1 / k2 | Цена единицы наименьшего разряда | Диапазон измерения | Допускаемое содержание неизмеряемых компонентов, не более |
| Оксид углерода CO | 8 * | (0 - 150) мг/м3 | 30 / 9,37 | 1 мг/м3 | (20 - 120) мг/м3 | NO - 3 мг/м3 |
| NO2 - 3 мг/м3 | ||||||
| NH3 - 20 мг/м3 | ||||||
| SO2 - 100 мг/м3 |
* - допускаемая перегрузка по концентрации приводится как кратность от верхнего предела диапазона измерений (ВП).
Пороги срабатывания сигнализации
| Определяемый компонент | Порог 1 | Порог 2 | Порог 3 |
| Оксид углерода CO*, мг/м3 | 20 мг/м3 (1 ПДК) |
100 мг/м3 (5 ПДК) |
Настраиваемый * |
Перечень поверочных газовых смесей, необходимых для поверки газоанализатора
| Определяемый компонент | ПГС № 1 | ПГС № 2 | ПГС № 3 |
| Оксид углерода CO, мг/м3 | (25 ± 5) | (70 ± 7) | (110 ± 10) |
Комплект поставки
| Наименование | Количество, шт. |
| Блок индикации | 1 |
| Блок(и) датчиков | 1 - 16 |
| Блок(и) коммутации | по расчету |
| Комплект разъемов (2шт.) для изготовления кабеля №1 | 1 |
| Кабель №2 (длина 1,6м) | по расчету |
| Ответная часть к разъему “Ток. вых.” | 1 - 16 |
| Блок нагрузочных сопротивлений | 1 - 16 |
| Руководство по эксплуатации, методика поверки, паспорт | 1 |
Дополнительные принадлежности
| Наименование | Количество, шт. |
| Кабель №1 (блок индикации - датчик), длина указывается в заявке | 1 - 16 |
| Адаптер для поверки газоанализатора Хоббит-Т | 1 |
